Мы проводим замер сопротивления изоляции на территории Москвы и Московской области. По результатам выполненных работ Вы получите полный пакет документов для предоставления в МЧС и Ростехнадзор, в сжатые сроки и по умеренным расценкам. Даем гарантию, что наши расценки самые низкие среди конкурентов.
Как мы работаем:
Позвоните нам или оставьте
Также можно написать нам на: info@cenerg.ru Cогласуем стоимость и время проведения работ
Выезжаем на объект, выполняем работы и передаем Вам подписанную копию договора
В течение одного-двух дней готовим техническую документацию. Оплачиваете счет. Доставляем оформленную документацию.
Сколько стоит замер сопротивления изоляции?
Стоимость работ зависит от количества линий, которые необходимо проверить. На небольших объектах (офис, салон красоты, магазин) Вы можете сами предварительно посчитать стоимость заказа, для этого необходимо количество автоматических выключателей (автоматов), которые установлены в щитке (-ах) умножить на 200 рублей. Минимальная сумма договора 6000 рублей.
Отправьте Ваши реквизиты, указав площадь объекта или количество автоматических выключателей, в кратчайшие сроки мы вышлем договор и подробную смету.
Если у Вас несколько объектов или вы обращаетесь к нам повторно, предоставим скидку до 40%
№ 1
от 6000 рублей
- Полная проверка объекта площадью до 40 м2 с выдачей технического отчета: (кол-во автоматов до 30 шт)
№ 2
от 9000 рублей
- Полная проверка объекта площадью от 40 м2 до 90 м2 с выдачей технического отчета: (кол-во автоматов 30-50 шт)
№ 3
от 12000 рублей
- Полная проверка объекта площадью от 90 м2 до 150 м2 с выдачей технического отчета: (кол-во автоматов 50-70 шт)
Нашли дешевле? Отправьте нам ценовое предложение конкурента на info@cenerg.ru, мы предоставим скидку в 15% от указанной стоимости.
Более подробный прайс-лист на электроизмерительные работы Вы можете посмотреть в соответствующем разделе нашего сайта.
Почему мы?
- Выполняем работы в максимально сжатые сроки. С момента поступления заявки до передачи готового отчета проходит не более трех дней.
- Гарантируем присутствие руководителя лаборатории в случае возникновения разногласий с проверяющими органами, эти гарантии являются неотъемлемой частью договора.
- При выявлении мелких неисправностей, устраним бесплатно, на месте.
- Бесплатный выезд специалиста на объект, для расчета стоимости работ.
Что Вы получите по результатам выполненных работ?
По результатам выполненных работ передаем технический отчет, в полном соответствии с требованиями ГОСТ-Р-50571. В технический отчет будут вложены копии свидетельства о регистрации лаборатории (лицензии) и протоколы измерений.
Отзывы о нашей работе
Кто и как выполняет замер сопротивления изоляции?
Такая проверка способна выявить отклонения данного параметра от нормы. Это, в свою очередь, может спасти от выхода из строя электрическое оборудование в результате короткого замыкания, от возгорания электропроводки и поражения людей электрическим током. Для предотвращения аварийных ситуаций необходимо своевременно проводить данные измерения. Технический отчет необходимо предъявить инспектору МЧС при проверке соблюдения требований пожарной безопасности на объекте защиты.
Значения сопротивления указывают в мегаомах [МОм]. Соответственно испытания проводится с использованием мегомметров. Для проведения таких работ нужен допуск по электробезопасности с правом испытания оборудования повышенным напряжением. Поэтому испытание проводят специальные электроизмерительные лаборатории, укомплектованные квалифицированным персоналом. Процедура описана в ГОСТ 3345-76. Она предусматривает подключение клемм мегомметра к жилам кабельной линии и подачу высокого напряжения. На время проведения испытаний, вся нагрузка должна быть отключена.
Сопротивление определяется согласно закону Ома для участка цепи, как отношение напряжения, приложенного к цепи, к току, который вызвал это напряжение. Однако сопротивление изоляции не является стабильным параметром. Оно зависит от таких факторов, как температура и влажность. Поэтому проверка кабелей и проводов проложенных в земле лучше проводить в период максимальной влажности грунта. Нормированное значение не должно быть ниже значений, которые указаны в ПТЭЭП и ПУЭ.
Напряжение, которое генерирует мегомметр, выбирается в зависимости от того, на какое напряжение рассчитана сеть. Так, если напряжение цепи не превышает 100 В (например, цепи телемеханики или управления), то мегомметр имеет напряжение 100 В. Если цепи рассчитаны на напряжение свыше 1000 В (силовые кабели, обмотки трансформаторов и т.д.), то на них подаётся 2500 В. Если же проводится проверка кабеля, то испытательное напряжение выбирается исходя из его сечения: 1000 В для кабеля, сечение жилы которого меньше 16 мм2 и 2500 В если проводится замер сопротивления изоляции проводов сечением 16 мм2 и более.
По завершении измерений составляется протокол, другое название этого документа – акт.
Минимальные значения сопротивления изоляции
Минимальное нормированное значения этого показателя зависит от назначения цепи. Например, у кабеля силового до 1000 В должно быть не меньше 0,5 МОм. Такие же значение должны быть у вторичных цепей и устройств защиты и управления. В случае, когда измеренное значение 1 Мом, проводятся дополнительные испытания изоляции промышленной частотой.
Для силовых трансформаторов сопротивление основной изоляции ввода не должно быть меньше 10 ГОм. Сопротивление обмотки статора двигателя на напряжение до 660 В должно быть не менее 1 МОм и не менее 0,5 МОм при температуре 60 градусов по Цельсию.

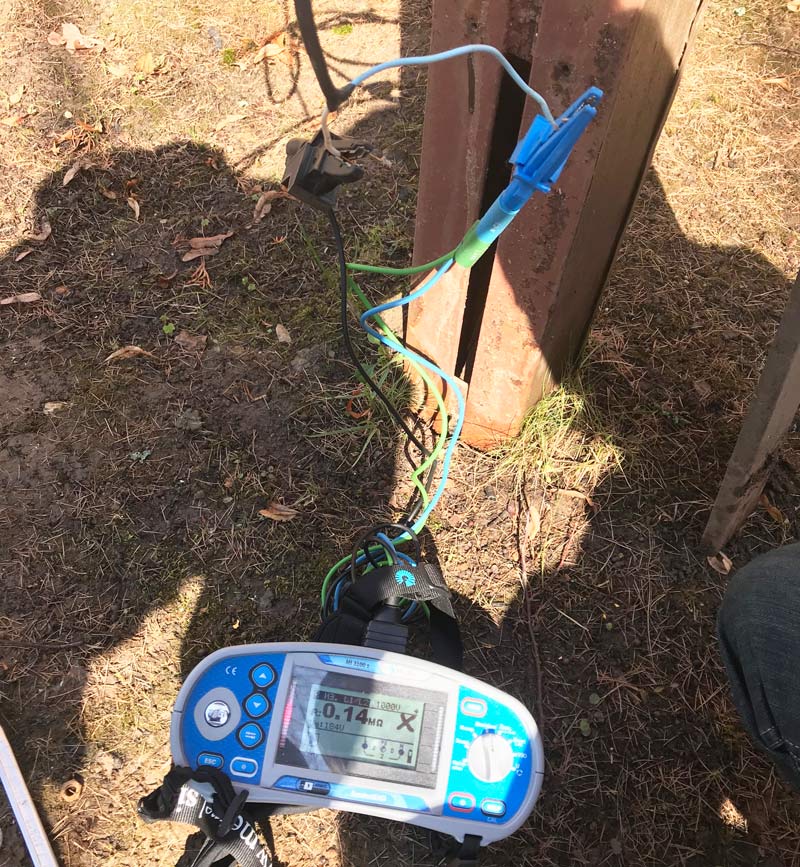

На фото полученное значение 0,14 Мом, что ниже допустимого 0,5 МОм и свидетельствует о повреждении кабельной линии. Измерение проводилось прибором METREL MI 3100S.
Периодичность измерения сопротивления изоляции
Периодичность проведения испытаний обозначена в ПТЭЭП (приложение 3.1). В частности, проверка электропроводки (включая осветительную сеть) проводится на особо опасных объектах каждый год. В остальных случаях измерения проводят раз в три года. Также испытание необходимо проводить при вводе в эксплуатацию электроустановок, как правило это требует администрация торговый центров, управляющие компании и тд. Проверка лифтов и кранов проводится каждый год. Сроки в которые должно проводится измерение сопротивления изоляции электрооборудования (сварочные аппараты, переносные электроприёмники) составляют полгода. Несоблюдение сроков, в которые нужно выполнить испытание, не только повышает вероятность возникновения аварийной или опасной ситуации, но и влечёт за собой санкции.
Так, если проверка не будет выполнена в срок и не будет представлен акт сопротивления изоляции, то это будет квалифицировано, как нарушение статьи 9.11 административного кодекса РФ. Для юридических лиц ответственность по этой статье заключается в штрафе от 10 до 20 тыс. рублей, либо в административном приостановлении деятельности сроком до 90 суток.
В любой организации должна быть установлена периодичность проведения испытаний электролабораторией, в соответствии с техническими условиями эксплуатируемого оборудования. Обычно проверку кабелей и проводов проводят при эксплуатационных испытаниях.
Видео как производится измерение

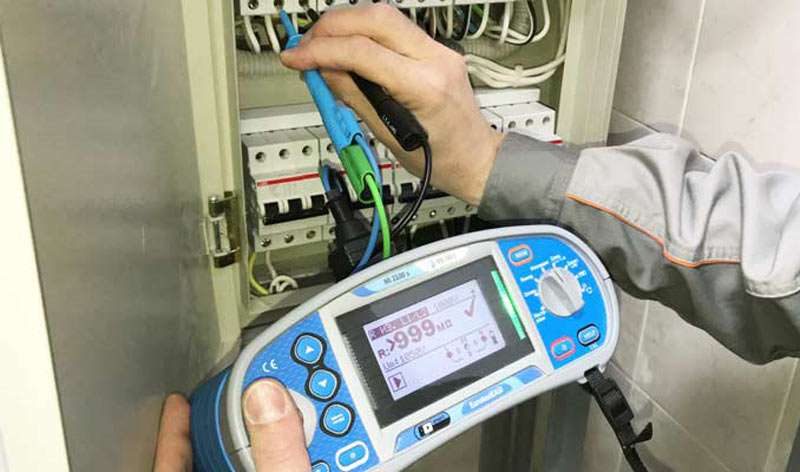

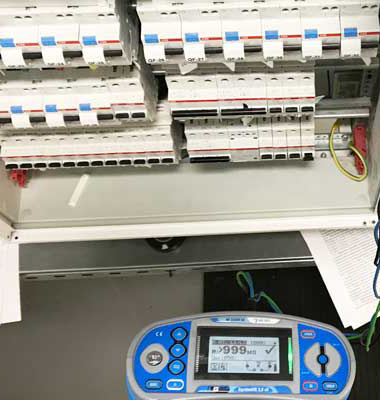

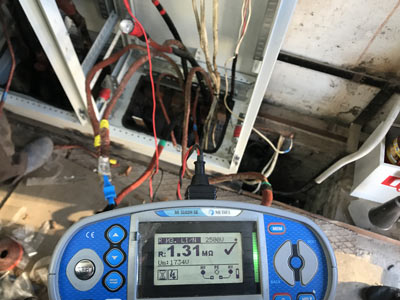

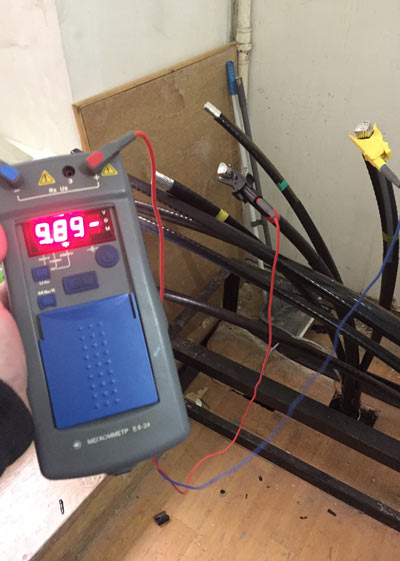

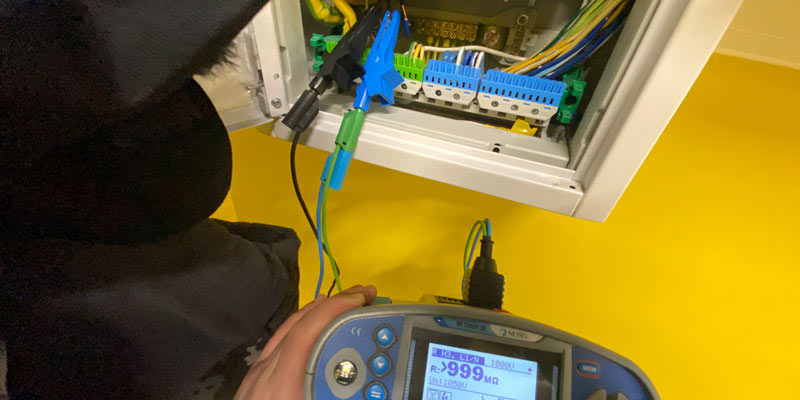

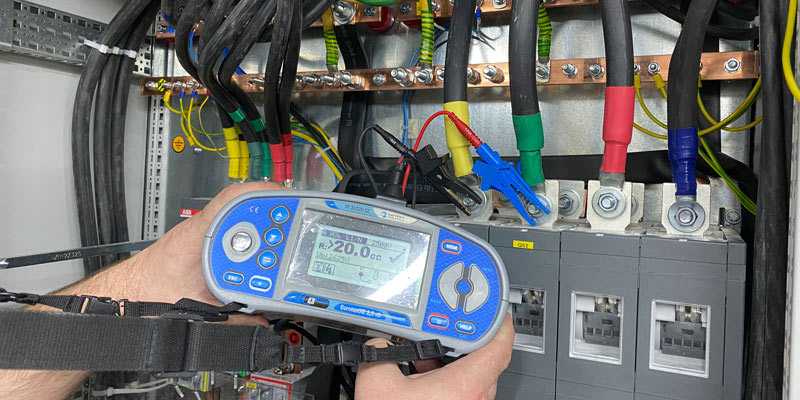

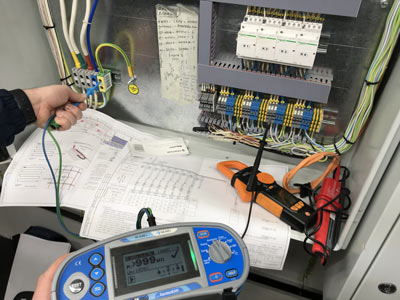

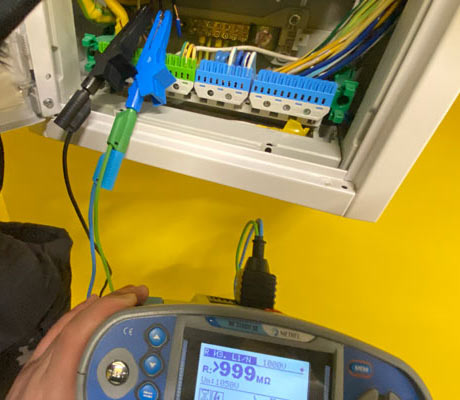

Фото с последних объектов
