Дифференциальный ток
Определяем ток утечки, при котором устройство размыкает защищаемую цепь.
Измерение тока и времени защитного отключения
Проверка УЗО
Проверим срабатывание УЗО при заданном дифференциальном токе, измерим время отключения и напряжение прикосновения.
- Испытания специальным прибором
- Контроль тока, времени и напряжения
по запросу
Стоимость зависит от количества УЗО, их характеристик и условий доступа
6–500 мА
Диапазон порогового дифференциального тока устройств разного назначения
0,04–0,5 с
Время срабатывания зависит от значения дифференциального тока и типа устройства
6–125 А
Номинальные токи устройств для разных групповых и вводных линий
Параметры защитного отключения
Что проверяем у УЗО
Кнопка «Т» подтверждает сам факт отключения, а приборная проверка показывает фактический ток, время срабатывания и напряжение прикосновения.
Время срабатывания
Фиксируем интервал от создания испытательного тока до отключения УЗО.
Напряжение прикосновения
Измеряем параметр, связанный с безопасностью человека при появлении утечки.
Кнопка «Т»
Проверяем встроенную тестовую цепь, которая имитирует возникновение утечки.
Проверка устройства защитного отключения
Принцип работы УЗО, функции защиты, методика проверки и фотографии измерений
Устройство защитного отключения (УЗО, или ВДТ) отключает цепь при появлении дифференциального тока — разницы между токами в проводниках, проходящих через устройство. Такая разница возникает, когда часть тока уходит по непредусмотренному пути, например через повреждённую изоляцию, корпус оборудования или тело человека.
В исправной цепи векторная сумма токов всех рабочих проводников, проходящих через УЗО, близка к нулю. При утечке баланс нарушается, дифференциальный трансформатор формирует сигнал на механизм отключения.
Обычное УЗО не имеет встроенной защиты от перегрузки и короткого замыкания, поэтому его применяют совместно с автоматическим выключателем. Дифференциальный автомат (АВДТ) объединяет обе функции в одном аппарате.
Функции УЗО
УЗО используют как одну из мер защиты при повреждении и, в предусмотренных проектом случаях, как дополнительную защиту от поражения электрическим током. Устройство также помогает снизить риск возгорания при токах утечки.
Работоспособность УЗО не отменяет проверку изоляции, защитных проводников, заземления и других элементов электроустановки.
На корпусе указывают номинальный ток, номинальный отключающий дифференциальный ток IΔn, тип устройства и другие характеристики. Выбор и оценка результата зависят от назначения цепи, схемы заземления, параметров аппарата и требований проекта.
Подробно устройство и баланс токов разобраны в статье «Принцип работы УЗО».
Последствия неисправности УЗО
Неисправное или неправильно подключённое УЗО может не отключить цепь при опасной утечке. При этом ток может оставаться ниже уставки автоматического выключателя, поэтому защита от перегрузки и короткого замыкания не заменяет дифференциальную защиту.
Проверка УЗО
Кнопка TEST создаёт внутри аппарата искусственный дифференциальный ток и подтверждает работу встроенной цепи эксплуатационного контроля. Она не измеряет фактический ток срабатывания и время отключения и не подтверждает эффективность защиты всей отходящей линии. Периодичность нажатия TEST принимают по маркировке и эксплуатационной документации изготовителя.
Приборная проверка позволяет определить ток срабатывания и время отключения при заданных режимах испытания. Результат сопоставляют с типом и маркировкой конкретного ВДТ или АВДТ, документацией изготовителя, требованиями проекта и электроустановки. Для всех объектов нельзя назначить один универсальный календарный интервал: график инструментальной проверки формируют с учётом вида установки, условий эксплуатации и утверждённой программы.
Проверку установленного устройства выполняют с учётом ГОСТ Р 50571.16-2019, а требования к измерительной аппаратуре установлены ГОСТ IEC 61557-6-2013. ГОСТ IEC 61008-1-2020 относится к УЗО без встроенной защиты от сверхтока, ГОСТ IEC 61009-1-2020 — к дифференциальным автоматам. Актуальные карточки документов собраны в нормативной базе электролаборатории.

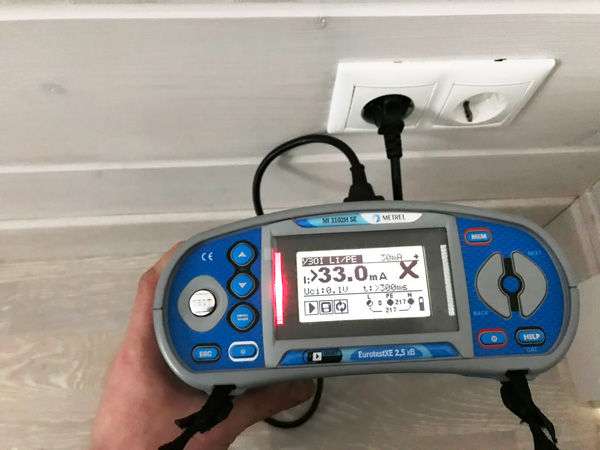

На фотографии проверяемое УЗО не сработало и требует решения о замене. Проверка проводилась прибором METREL MI 3102H SE.

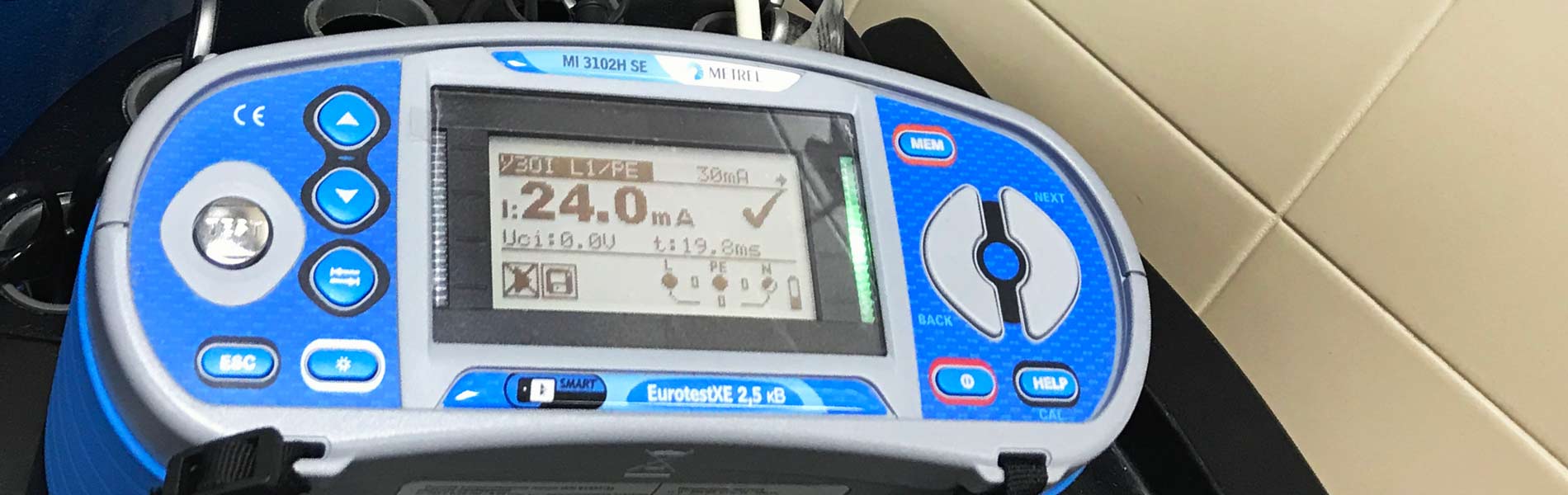

Измерительный прибор создаёт контролируемый дифференциальный ток, фиксирует момент срабатывания и позволяет оценить время отключения. Схему подключения и набор режимов выбирают по типу аппарата и проверяемой цепи.
Порядок выполнения
Как проходит приборная проверка УЗО
-
01
Осматриваем устройство
Уточняем тип УЗО, номинальный и дифференциальный ток, схему подключения.
-
02
Подключаем измеритель
Прибор соединяет фазный провод с заземлением через известное сопротивление.
-
03
Имитируем ток утечки
Создаём контролируемый дифференциальный ток и фиксируем реакцию защитного аппарата.
-
04
Оцениваем результат
Сопоставляем ток, время срабатывания и напряжение прикосновения с параметрами устройства.
Результаты измерений
Что показывает проверка УЗО
Показывает, при каком дифференциальном токе УЗО действительно отключает цепь.
Позволяет оценить быстродействие защитного устройства при появлении утечки.
Дополняет оценку безопасности защищаемой электроустановки.
Позволяет определить, можно ли эксплуатировать УЗО или требуется его замена.
