Измерение качества электрической энергии

Наша компания проводит измерение параметров качества электроэнергии на территории Москвы и Московской области. Для проведения измерений используем современное и высокоточное оборудование от компании METREL. По результатам работ вы получите полный отчет в соответствии с ГОСТ 32144-2013. Благодаря этому вы сможете оптимизировать не только сами электросети, но и работающее от них оборудование. Тем самым вы получите возможность сократить расходы, улучшить работу отдельных приборов, сократить количество поломок.

На данный момент в нашей электролаборатории 5 приборов для измерения показателей качества электроэнергии, 3 из которых со встроенным модемом. Что дает возможность оперативно снимать показания сразу с нескольких ВРУ или отходящих линий.

Стоимость работ

Качество электричества: зачем это нужно?

Электричество – это товар. Как и у любого товара, у него есть свои параметры качества, предусматривающие его индивидуальные особенности. Ведь в отличие от стандартных видов продукции, этот является энергоресурсом, который не накапливается и природой не производится. Он вырабатывается на электростанциях и посредством распределительных сетей поставляется конечному потребителю. При этом существуют определенные требования к продукту, поступающему в дом, офис, на производство.

Любые электроприборы и оборудование разрабатываются для работы в определенных условиях. Все составные элементы предусматривают характеристики, способные производить оптимальную полезность и отдачу при определенных параметрах поступающего тока. Что происходит при их резком изменении? Минимально это чревато потерями мощности или сгоревшими предохранителями. Но зачастую это может привести и к более серьезным последствиям – авариям, возгораниям и человеческим жертвам. Поэтому так необходим контроль качества электроэнергии.

Наиболее частые ухудшения качества

1. Колебания напряжения. Это может сказываться не в лучшую сторону на работе оборудования, вызывая сбои. Таким образом сокращается срок его службы, а нередко приводит к «смерти» приборов, в основе которых лежит электронный тип работы;
2. Провалы напряжения в сети. Фиксация такого ухудшения качества чревата нестабильностью работы и отключениями оборудования;
3. Напряжение несинусоидального типа. При выявлении таких параметров чаще всего резко повышаются потери энергии. Это чревато замыканиями, пробоями, сбоями автозащиты сети. При этом приборы учета электричества работают не стабильно, расчеты производятся неверно. Приборы электронного типа склонны к поломкам.

Любой из этих факторов может привести к серьезным аварийным последствиям. По статистике примерно 70% возникновения пожаров в жилых домах и 85% в производственных помещениях происходит именно при наличии вышеуказанных нестабильностей. Поэтому так важно предотвратить возможность подобных происшествий, чем потом справляться с их последствиями. Для этого всего лишь требуется производить периодически ряд замеров, после которых можно определить слабые места электросетей.

Цели проведения проверок

1. Добровольное регулярное наблюдение, выявляющее отклонение от нормативов. Нередко официально составленные документы по ним становились свидетельством нарушений со стороны поставщика в суде. Таким образом доказывается вина последнего в остановке производства или порче оборудования;
2. Для выявления первопричин ухудшения качества. Не всегда в этом виноват поставщик электроэнергии. Передающие сети могут содержаться в плохом состоянии, из-за чего и происходят потери энергии или поломки;
3. Для установления экономического ущерба;
4. В ходе подготовительных работ при разработке проектов, способных улучшить текущие показатели электросетей;
5. Для прохождения сертификации;
6. Для участия в судебных разбирательствах в ходе подготовки доказательной или оправдательной базы;
7. Надзорными и уполномоченными органами в ходе проверок.

Каковы бы ни были цели проведения процедуры, в результате должны быть разработаны меры по улучшению соответствия качества установленным стандартам.

Стандарт качества

Конкретные стандарты качества принимались неоднократно и часто пересматривались. На сегодняшний день основной документ, регламентирующий качество электроэнергии – ГОСТ 32144-2013. Вступил в силу он с начала 2014 года и действует по текущий момент. Его разработка прошла в соответствии с европейским региональным стандартом ЕN 50160:2010.

Так как этот документ принят Межгосударственным советом по стандартизации, метрологии и сертификации, то его действие распространяется и на ряд союзных стран: Армении, Беларуси, Кыргызстана, Таджикистана и Узбекистана.

Наши специалисты всегда в курсе текущих изменений нормативных документов. Мы чутко реагируем на все изменения не только федерального законодательства, но и на нормы, устанавливаемые региональными властями.

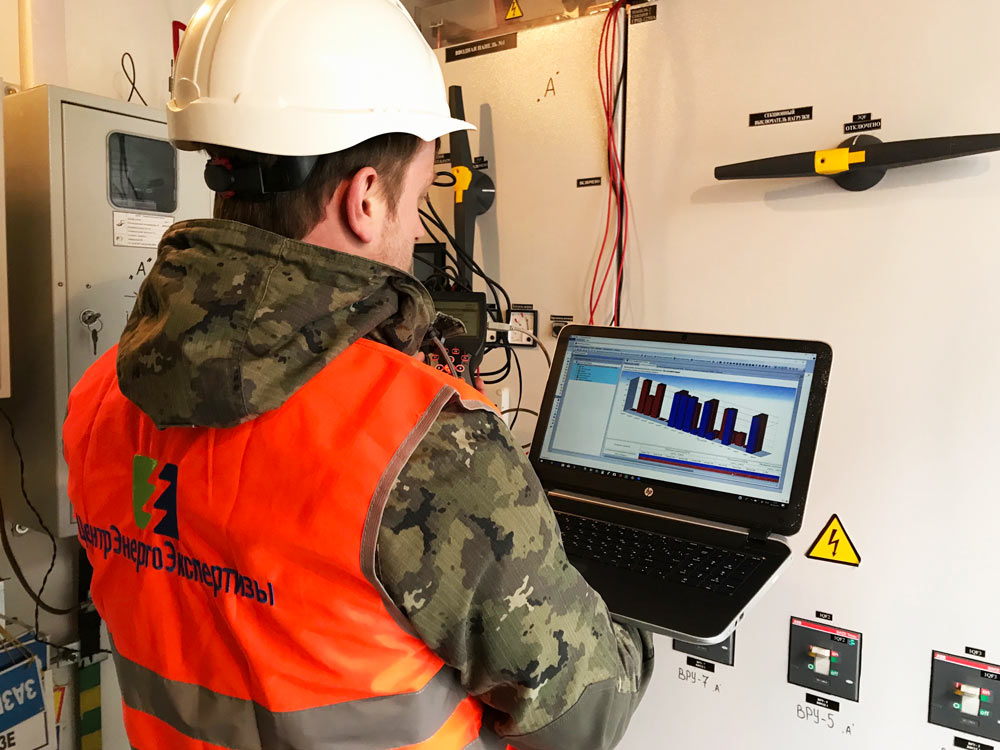

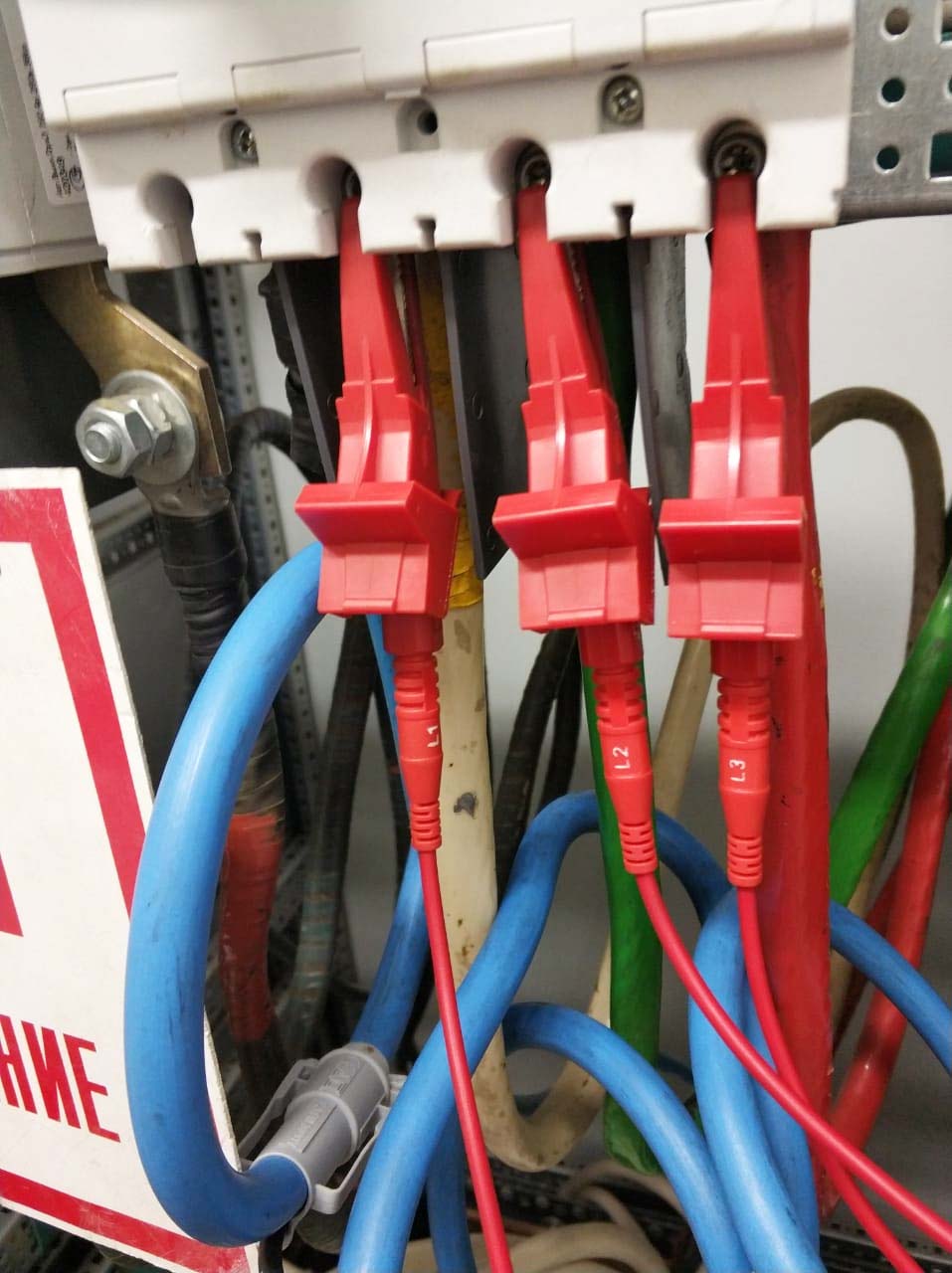

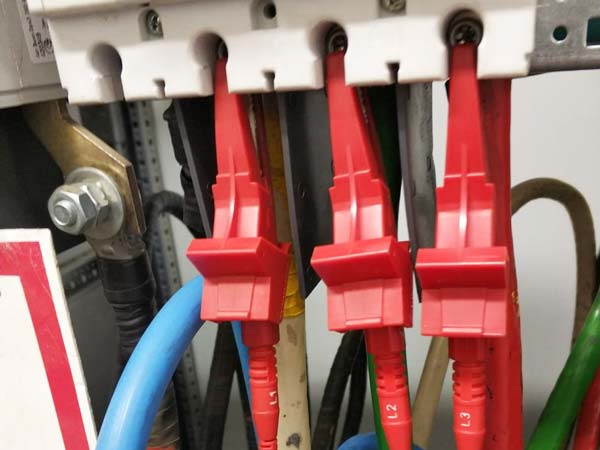

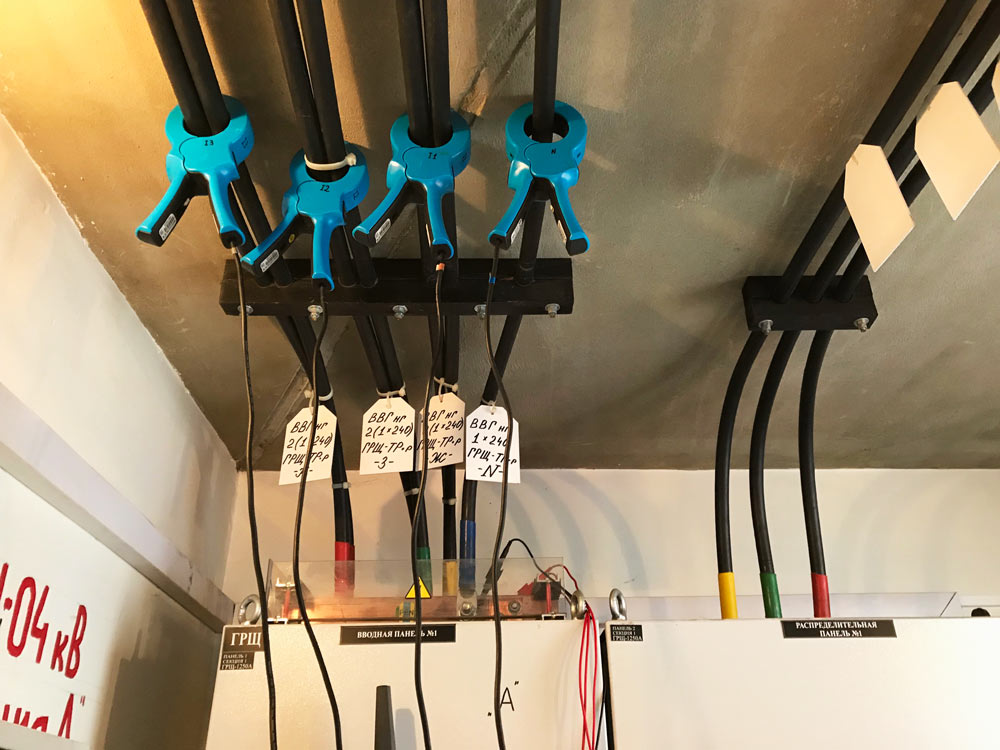

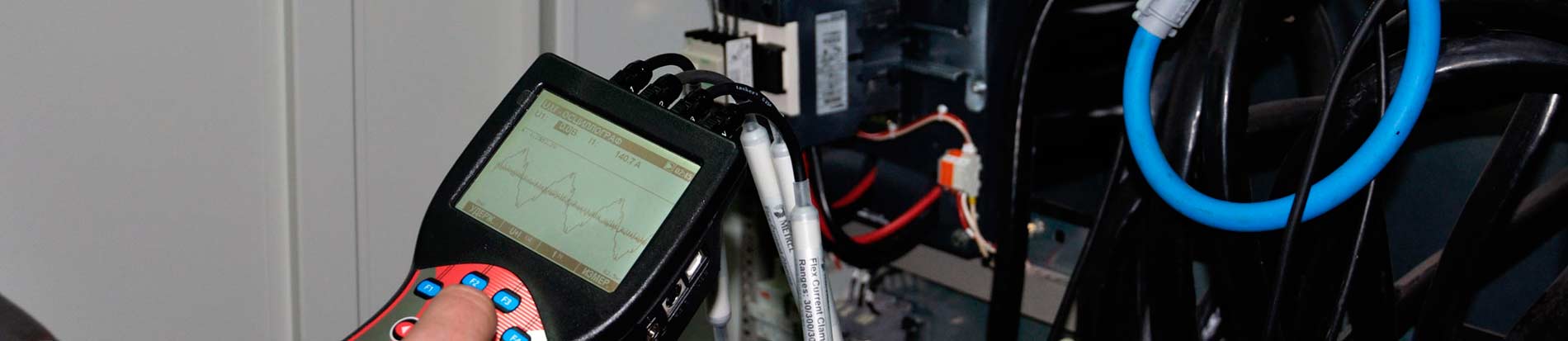

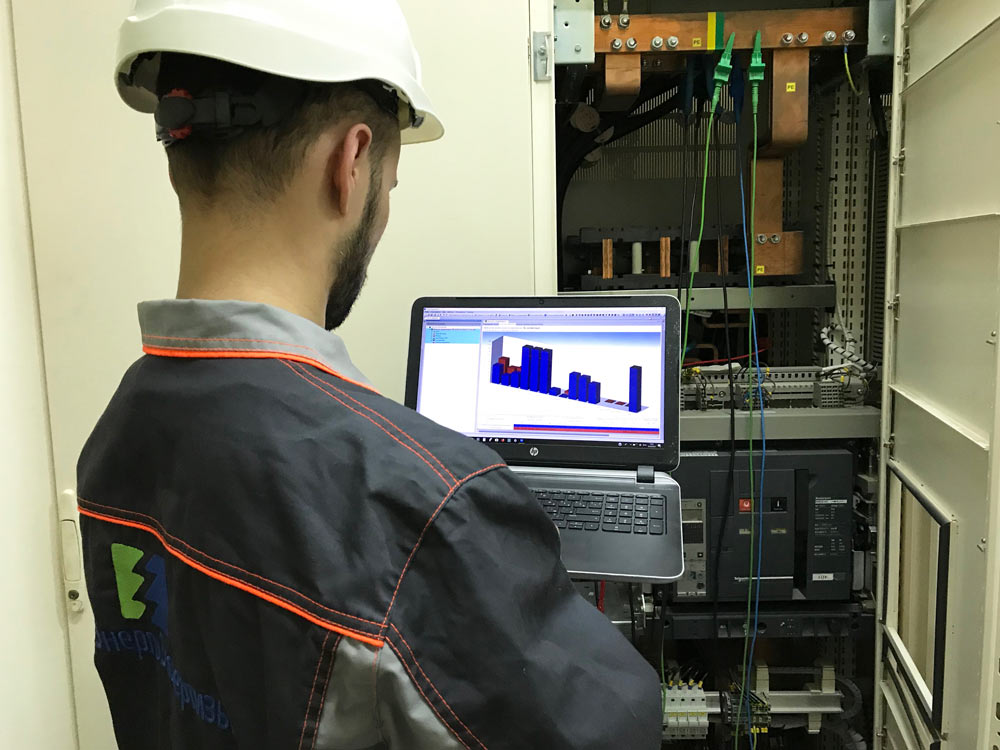

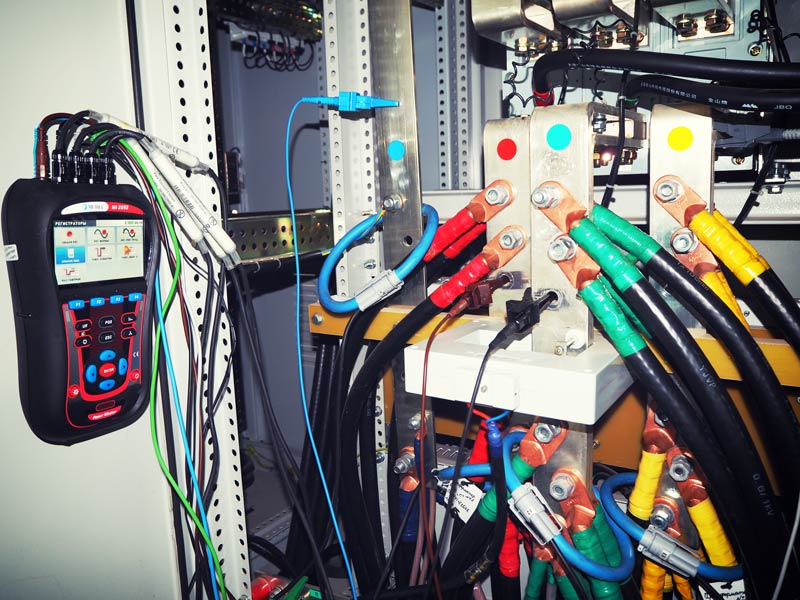

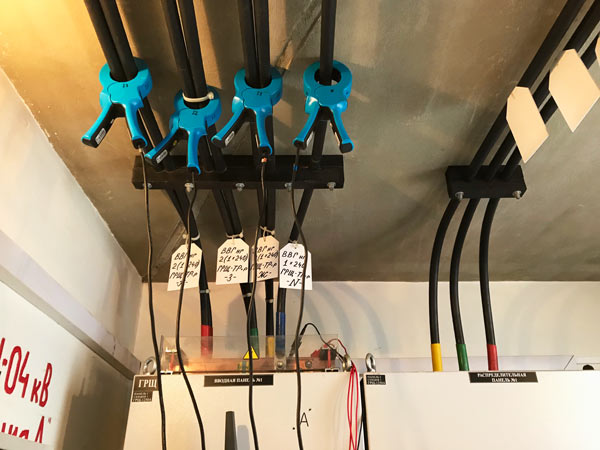

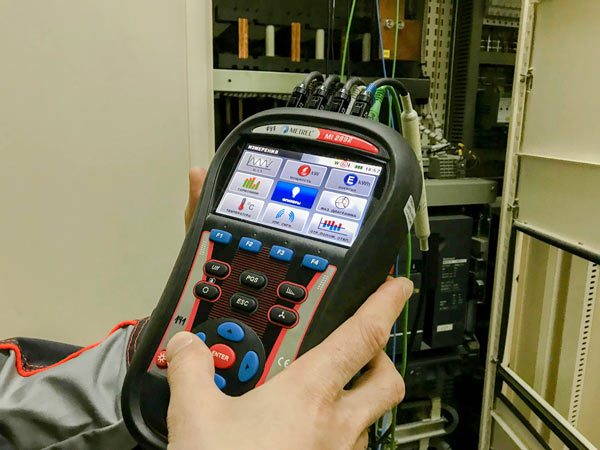

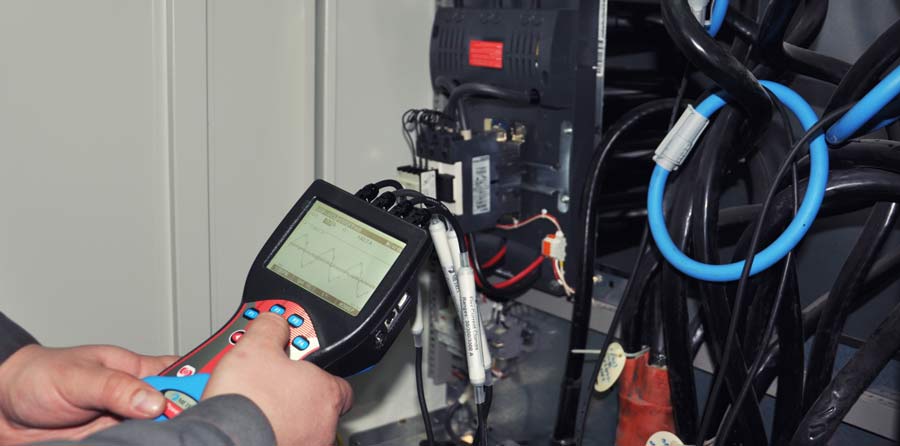

Снятие показателей на вводе, в ГРЩ прибором METREL MI 2892.

План проведения проверки

Контроль может быть диагностическим, инспекционным, оперативным или проводимым в коммерческих целях. В зависимости от этого определяется место осуществления мероприятий. В любом случае процедура начинается с фиксации контрольных точек на схематическом отображении сети.

В зависимости от целей проведения контроля устанавливаются временные рамки процедуры, количество промеров и их виды. Разрабатывается подробный план исследования и техзадание. Все это оформляется документально. Далее производятся сами замеры, результаты которых фиксируются в специальных актах. После полученные данные сверяются с нормативами, выявляются расхождения, устанавливаются их причины.

Проведение контрольных мероприятий завершается составлением итоговых документов, которые не просто указывают на выявленные факты, но и на возможные последствия, а также вероятные причины возникновения несоответствий.

Такое мероприятия может быть довольно длительным по времени. Поэтому нами разработана возможность гибко подстраиваться под ваши условия жизни и работы. Мы легко впишем графики исследований так, что вам не придется прекращать работу предприятия, останавливать производство, терять рабочий день.

Фиксируемые показатели

Нормативами устанавливаются следующие характеристики энергии, которые могут свидетельствовать о ее качестве:

1. Показатели частоты;
2. Напряжение импульсного и краткосрочного типа;
3. Несимметричность напряжения при проведении замеров в системах трехфазного вида;
4. Колебания и падения напряжения, наличие несинусоидальной формы его кривой.

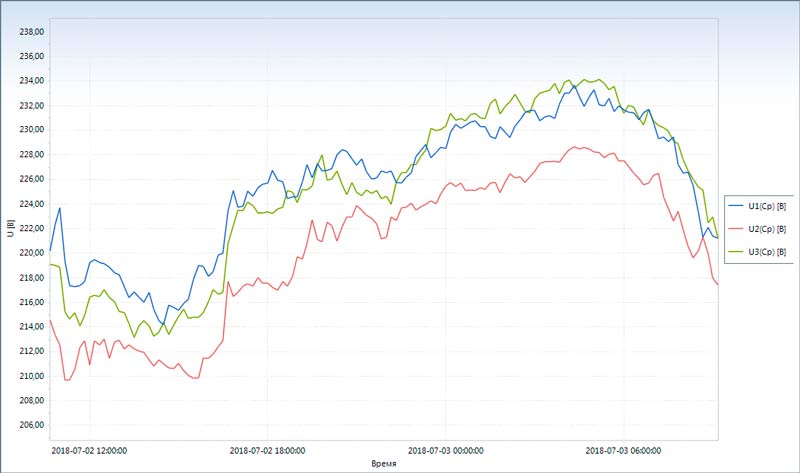

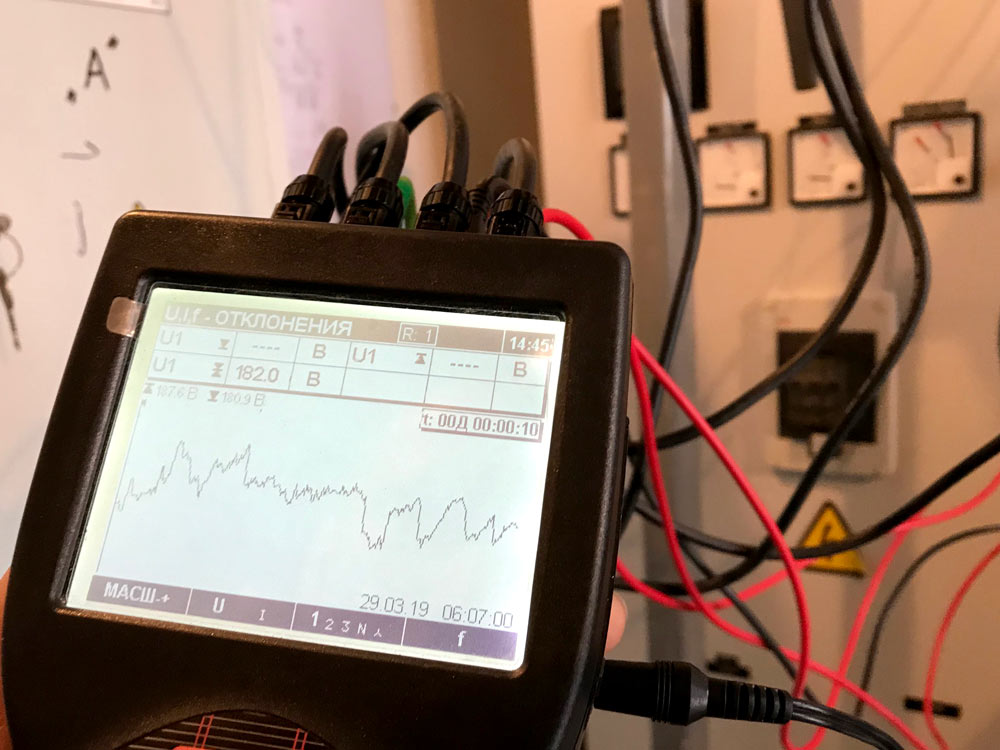

Измерение амплитуды напряжения. На графике видно, что было зафиксировано максимальное напряжение 234 вольт и минимальное в 209 вольт.

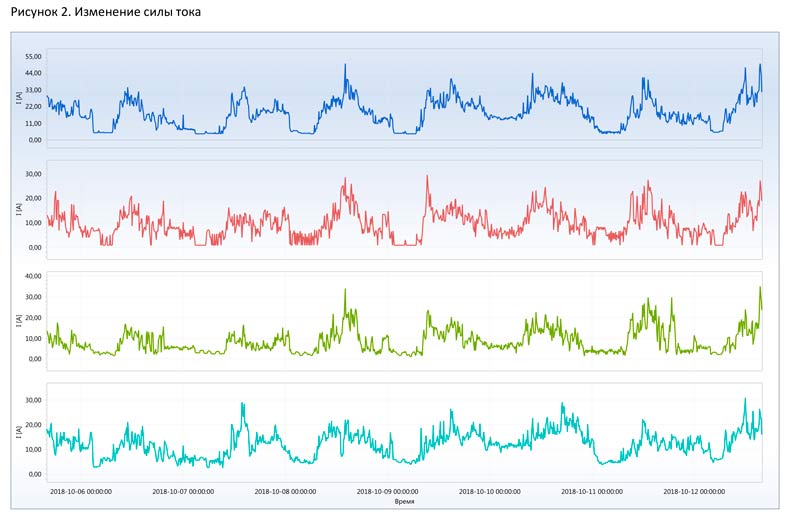

На картинке видно значения измеренной силы тока, с отметкой по времени, по всем фазам.

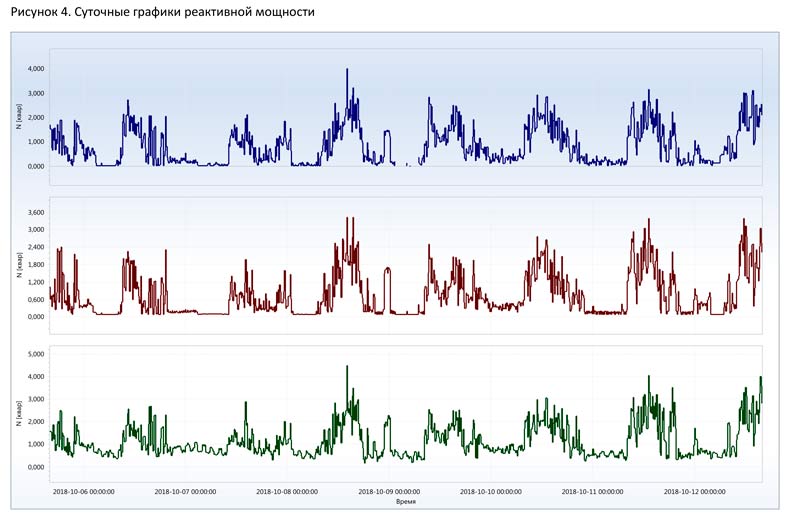

Суточные графики реактивной мощности.

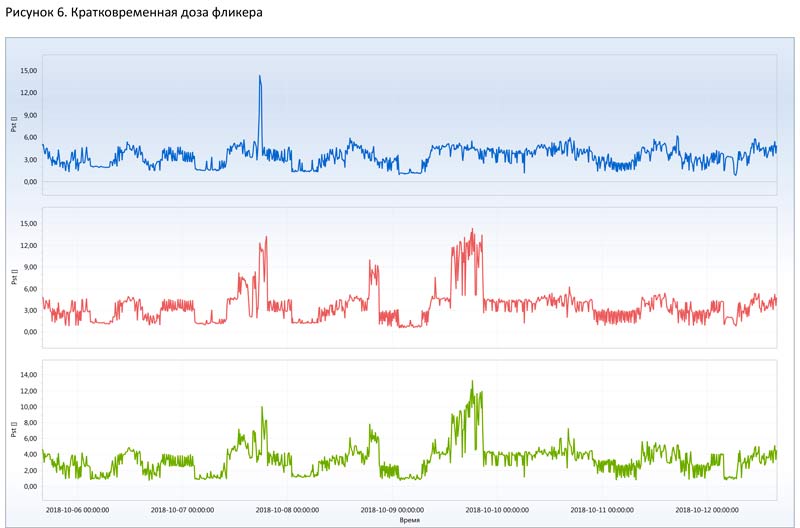

Кратковременная доза фликера.

Любые расхождения в показателях могут являться причиной потерь, увеличения расходов, снижения безопасности и надежности. Наиболее точными измерениями характеризуются современные модели контрольных приборов. Именно они используются в нашей компании.

Средства измерения

Для проверки используются специальные приборы – анализаторы, способные фиксировать измерения показателей качества электроэнергии. В основе их работы – способность зарегистрировать напряжение и токи несколько раз в короткие временные интервалы. Благодаря этому могут быть получены следующие показатели:

1. Измерение коэффициента мощности, включая пиковые нагрузки;
2. Выявление временного промежутка с наибольшими потребностями в электроэнергии;
3. Фиксация временных рамок падения напряжения;
4. Конкретные величины асимметрии или искажений кривых тока, напряжения в системе;
5. Наличие постоянных или переходных отклонений в сети.

Такие приборы производятся как в стационарном, так и в мобильном варианте. Первые требуются для проведения постоянного контроля над состоянием сетей, а вторые могут использоваться для периодических проверок.

Приборы, посредством которых производятся контрольные действия, должны быть сертифицированы. Кроме того, их класс точности не должен подлежать сомнению, поэтому по отношению к ним проводится регулярная поверка. Все оборудование и приборный парк в распоряжении наших специалистов регулярно обновляется и проверяется на соответствие нормативам и требованиям.

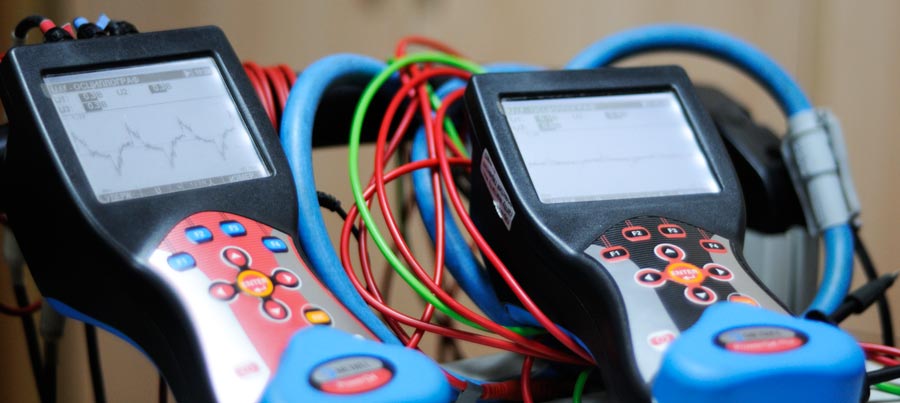

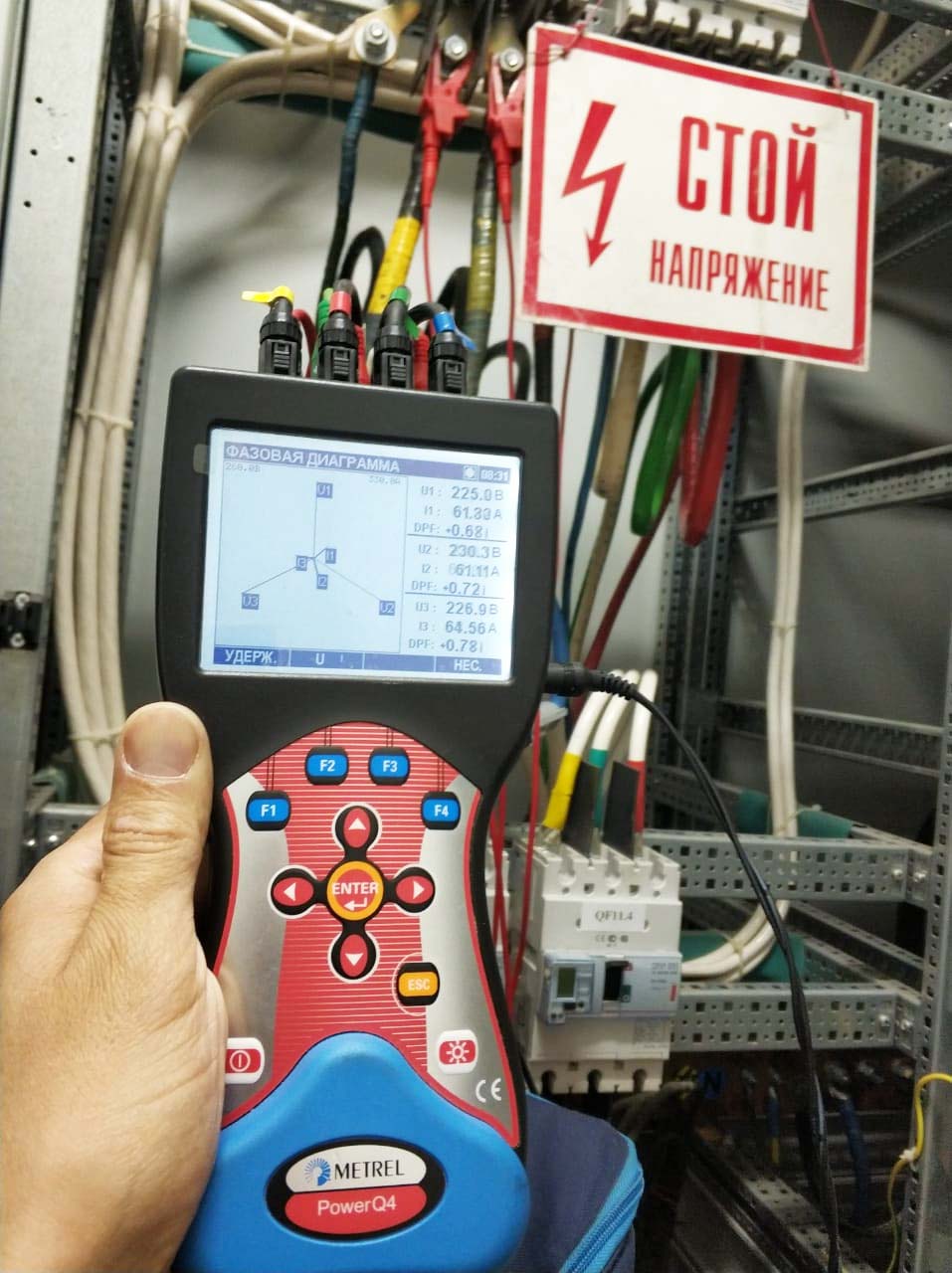

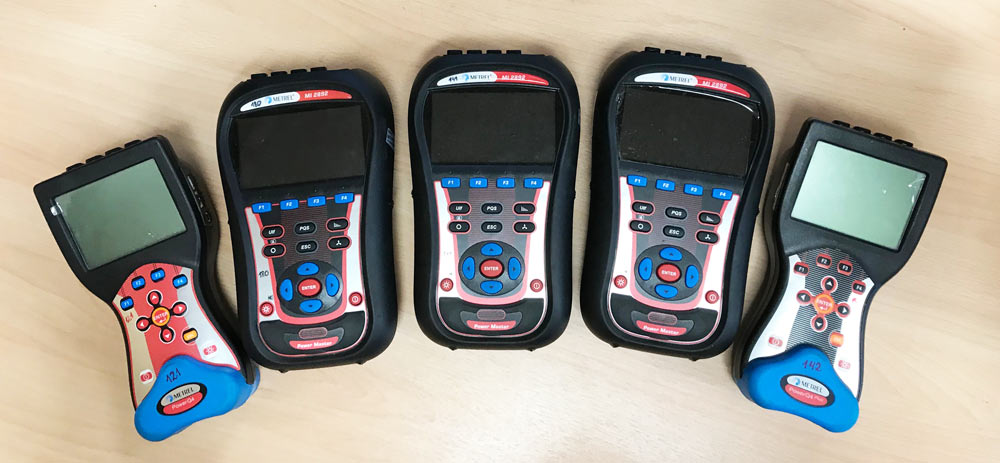

Мы используем современные приборы METREL MI 2792A PowerQ4 Plus и METREL MI 2892, способные анализировать и записывать более 500 параметров качества электроэнергии.

К кому обращаться?

Проводить подобную проверку и измерения не может кто угодно. Не следует пытаться делать это своими силами, особенно кустарным способом. Даже если вы приобрели необходимое оборудование, это не сделает вас профессионалом. Более того, любые манипуляции с электричеством и электросетями могут закончиться плачевно.

Производить анализ могут только компании, получившие разрешение на ведение такой деятельности. И для того, чтобы у организации появилась возможность заниматься подобными работами, она должна выполнить ряд требований и пройти череду строгих проверок.

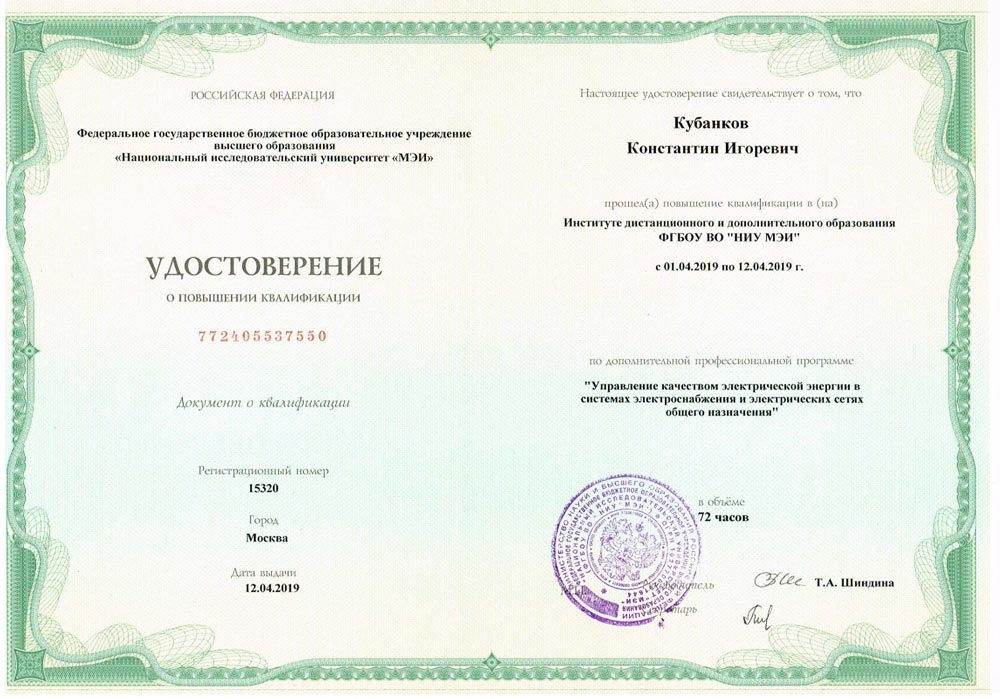

Удостоверение одного из сотрудников нашей электролаборатории. О повышении квалификации по теме : “Управление качеством электрической энергии в системах электроснабжения и электрических сетях общего назначения”

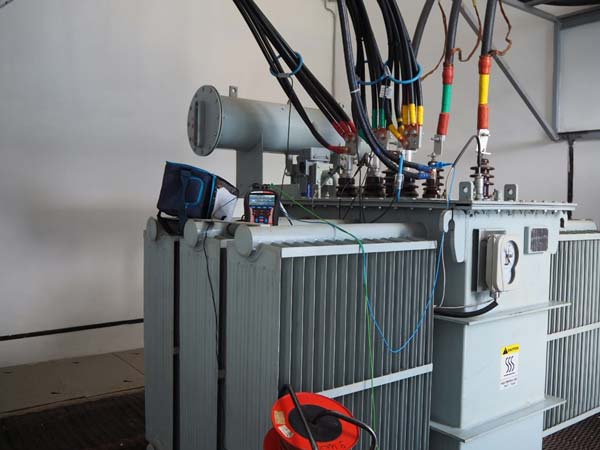

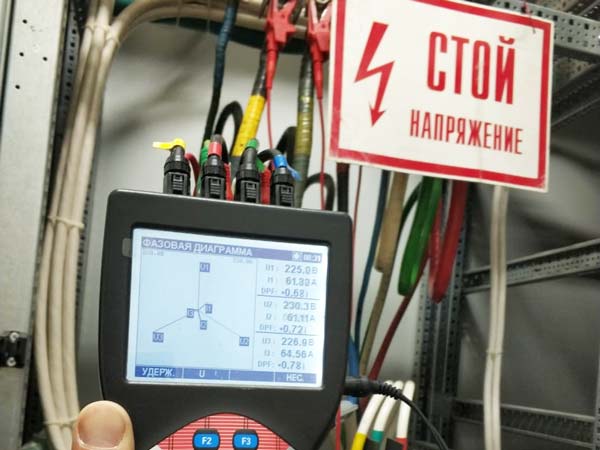

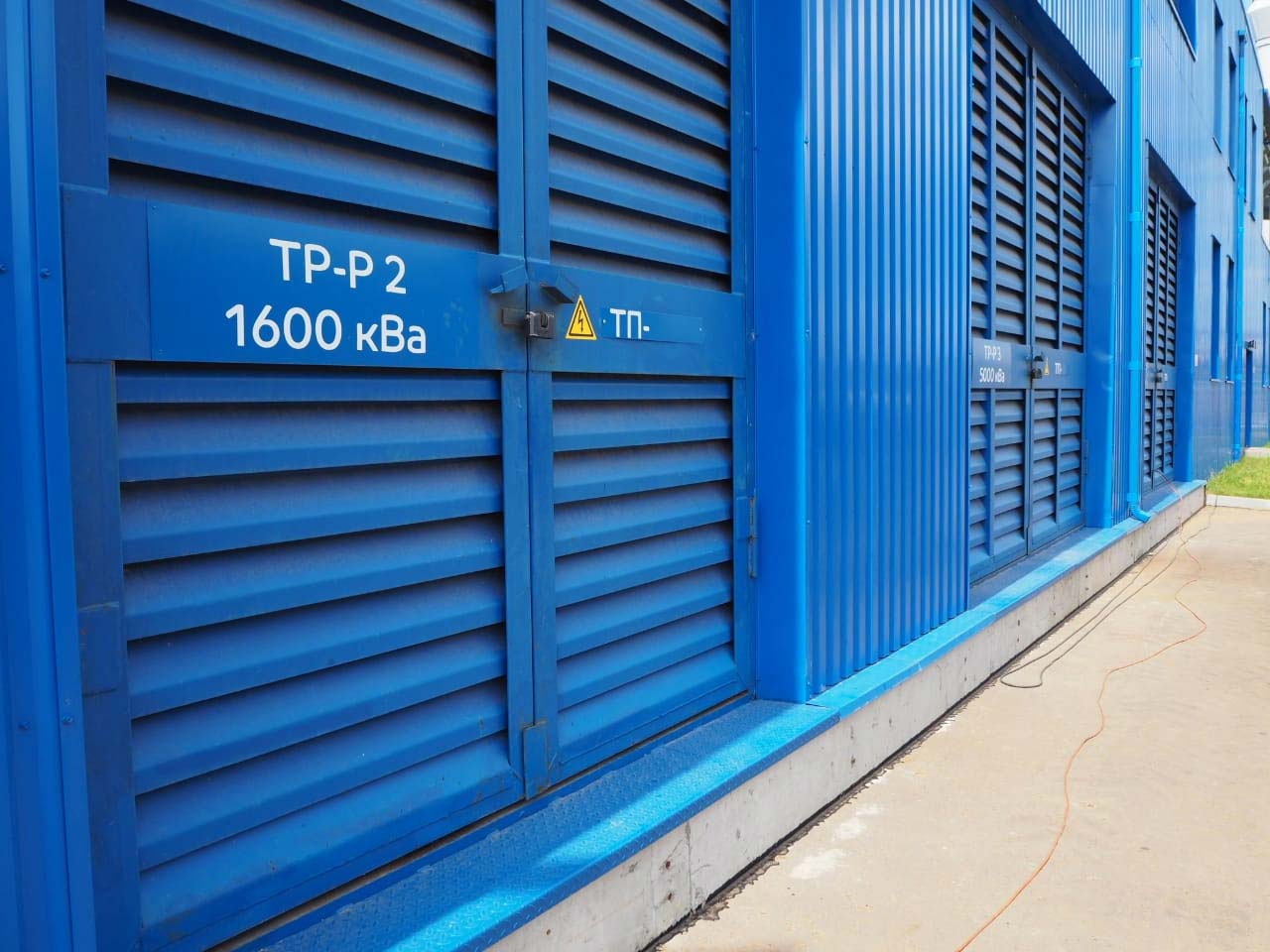

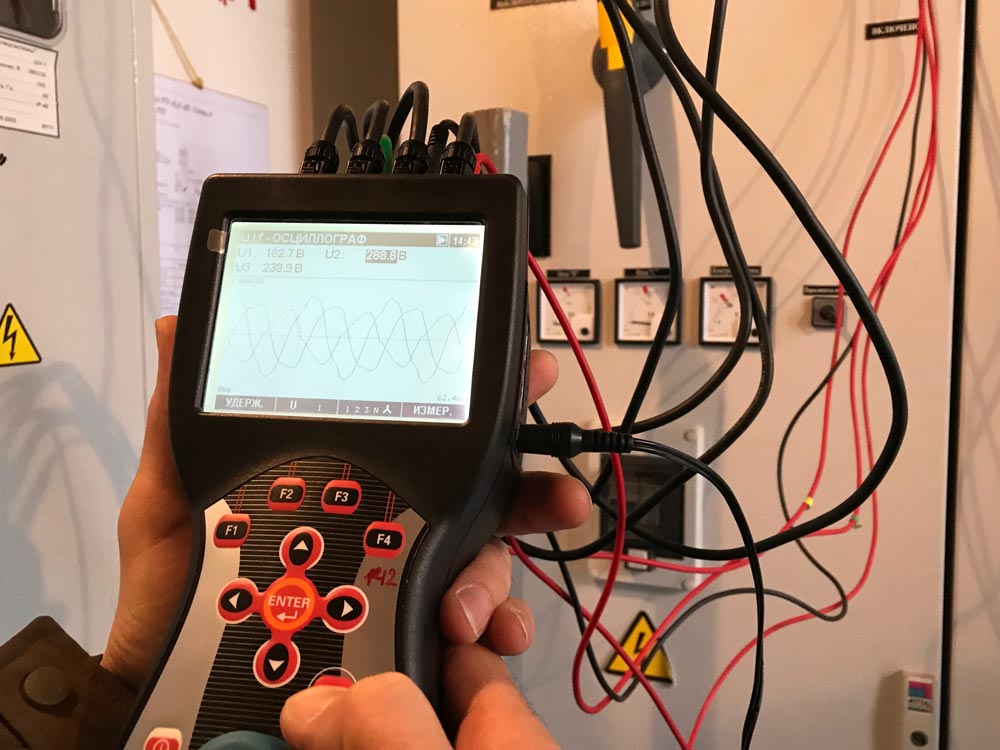

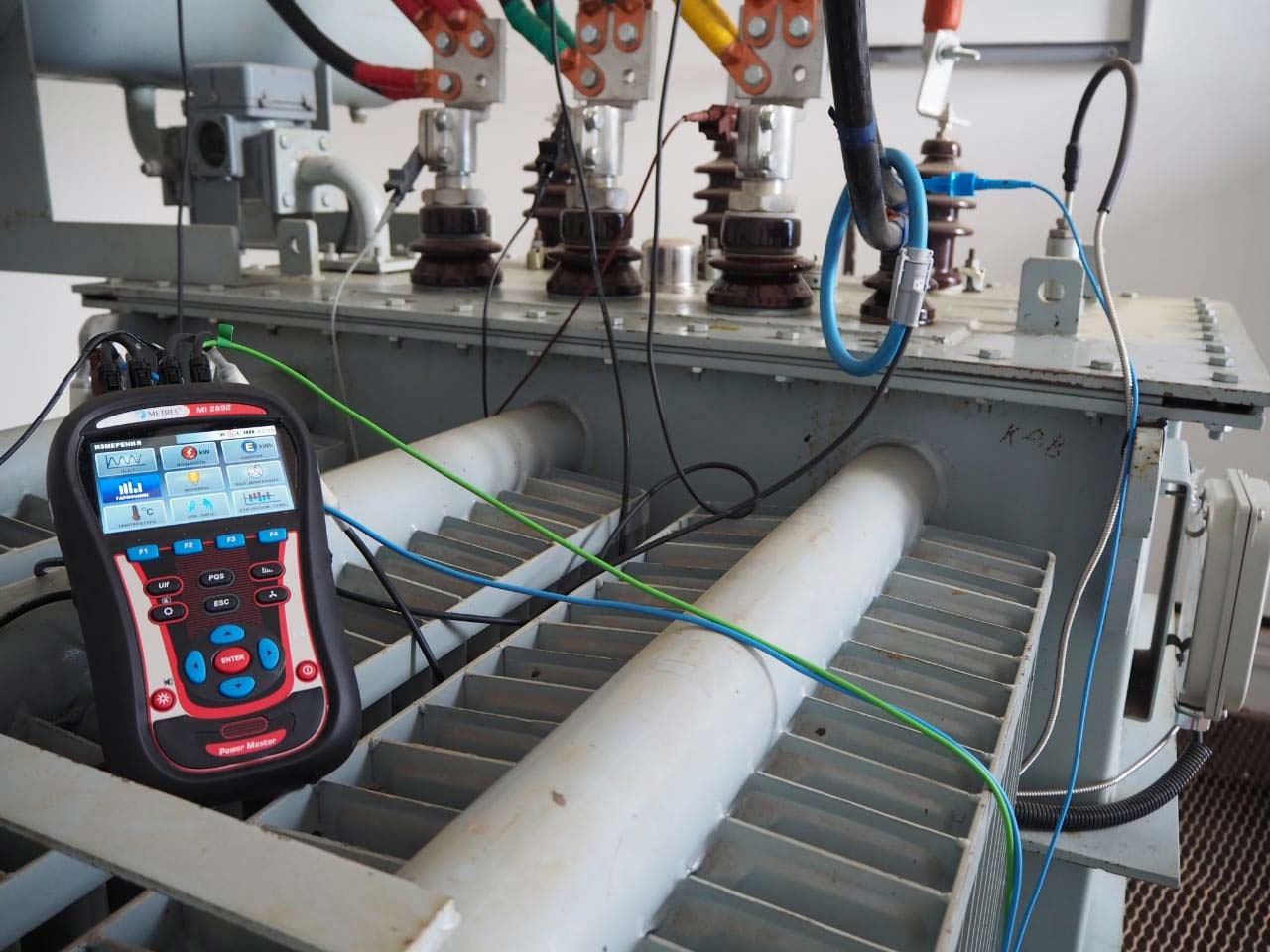

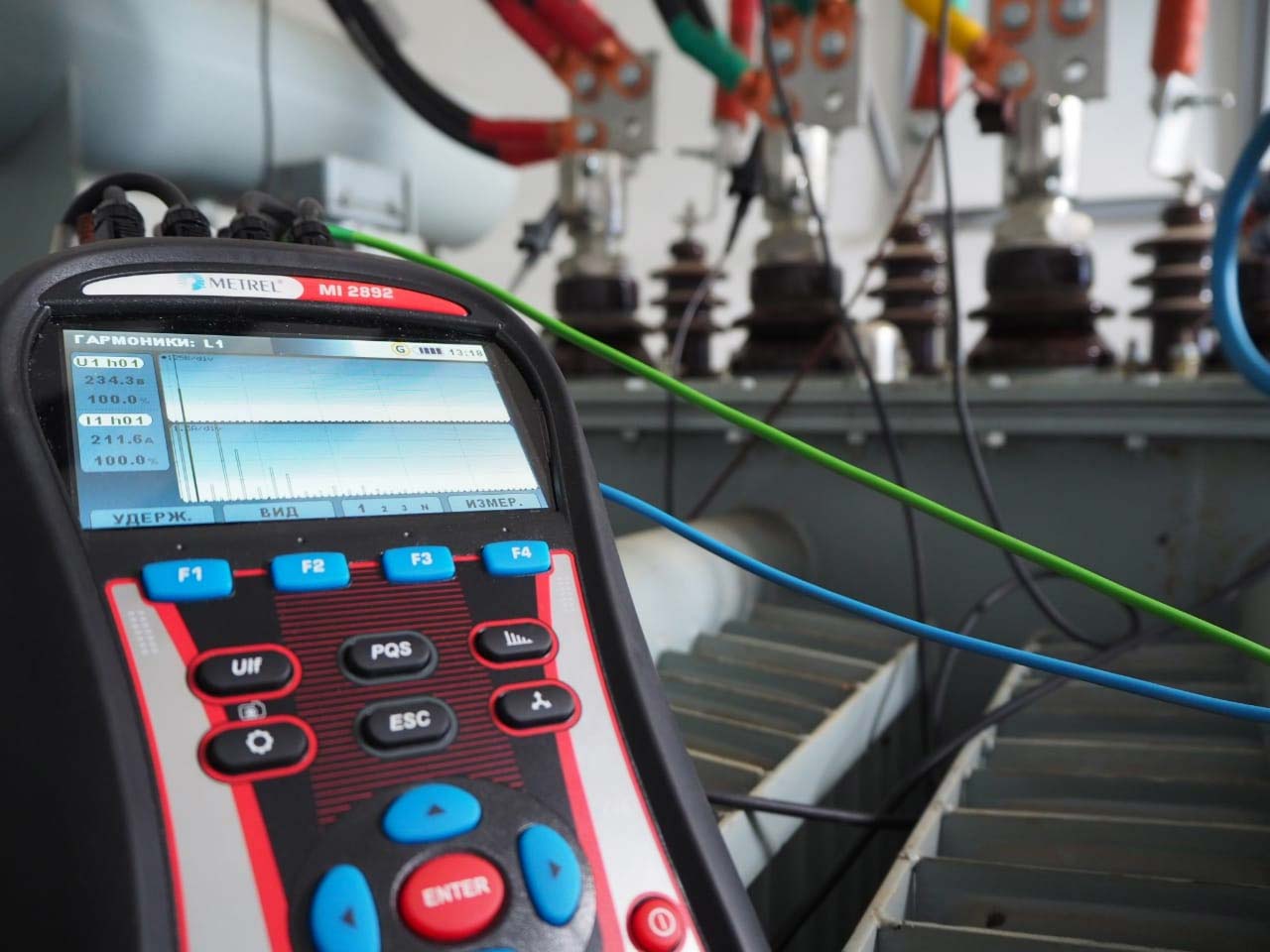

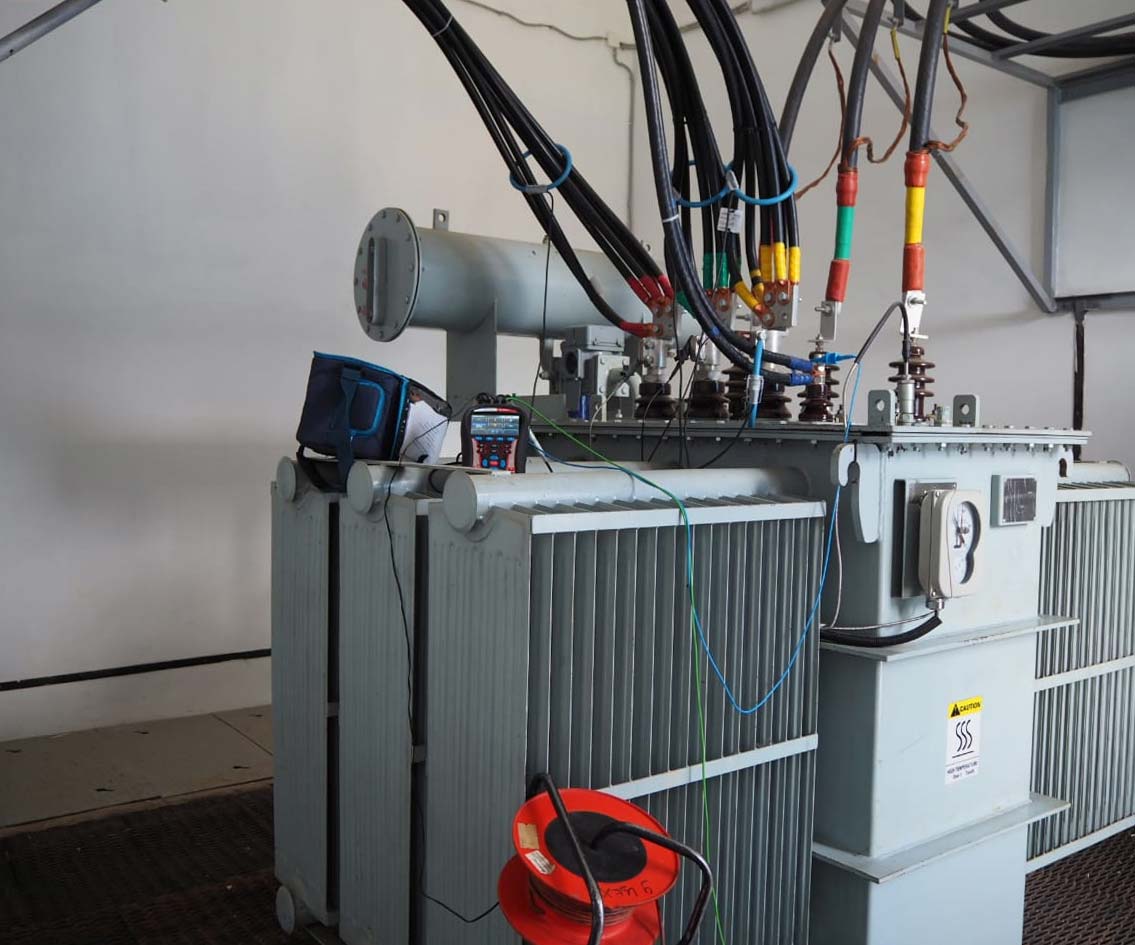

Фотографии с последних объектов :
