Проверка заземления

Проверка заземления — это комплекс измерений и осмотра, который подтверждает состояние заземляющего устройства, защитных проводников и соединений системы уравнивания потенциалов. Состав работ выбирают по схеме электроустановки, типу системы TN, TT или IT, назначению объекта и используемым защитным аппаратам.

• измерение сопротивления заземляющего устройства;
• проверка непрерывности защитных проводников и соединений уравнивания потенциалов;

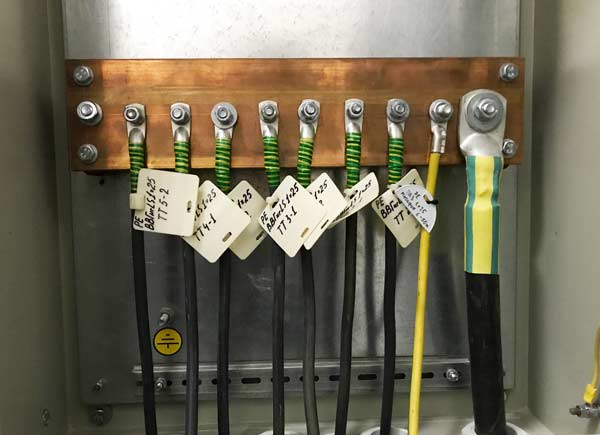

• визуальный осмотр доступных элементов, ГЗШ, соединений и признаков коррозии;
• оформление протокола, технического отчёта или паспорта заземляющего устройства — когда он предусмотрен для объекта.

Как заземление участвует в защите

Защитное заземление работает не отдельно, а вместе с защитными проводниками, уравниванием потенциалов и устройствами автоматического отключения. В системе TN проверяют непрерывность PE-проводника и выполнение условий отключения аппаратом защиты. В системе TT сопротивление заземляющего устройства оценивают вместе с параметрами УЗО и допустимым напряжением прикосновения. Для IT применяют требования конкретной схемы и контроля изоляции.

Одно только низкое сопротивление заземлителя не подтверждает безопасность всей электроустановки. Необходимо учитывать фактическую схему соединений, параметры защитных аппаратов, состояние PE- и PEN-проводников и результаты других предусмотренных измерений.

Назначение элементов системы подробно разобрано в статье «Для чего нужно заземление».

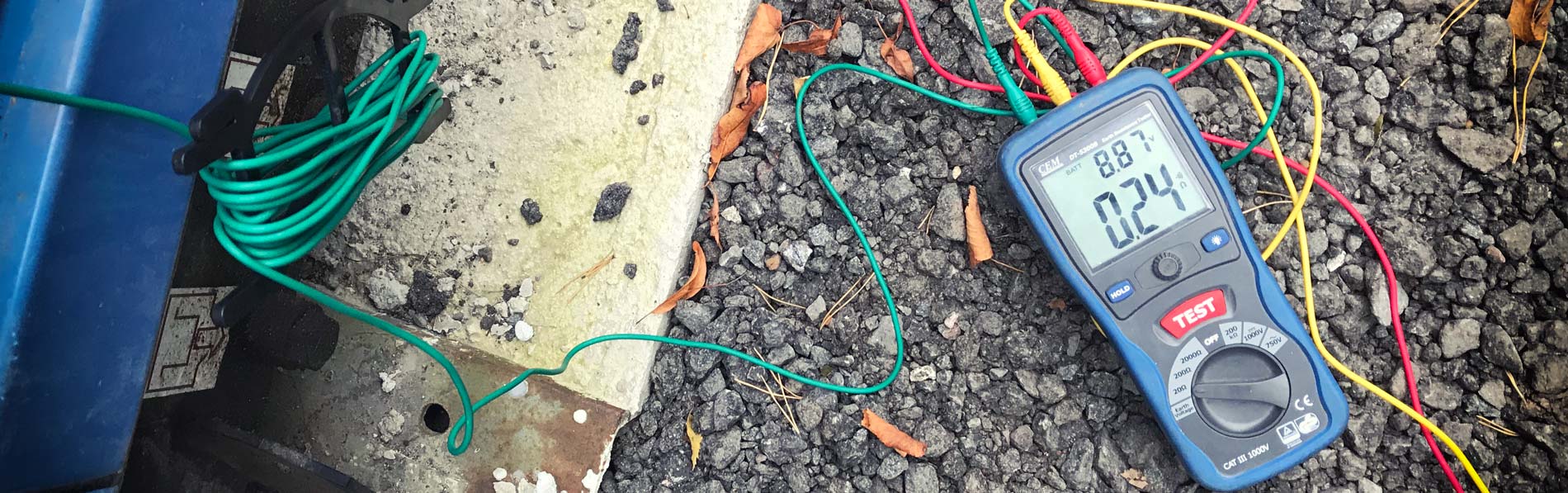

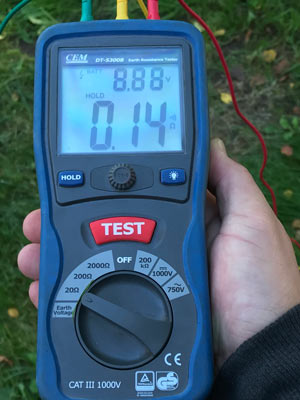

Измерение сопротивления заземляющего устройства

При измерении определяют сопротивление заземлителя относительно земли или сопротивление связанной системы — в зависимости от выбранной схемы и доступности отдельных проводников. Полученное значение сопоставляют не с одной универсальной цифрой, а с критерием для конкретного объекта и применённой защитной меры.

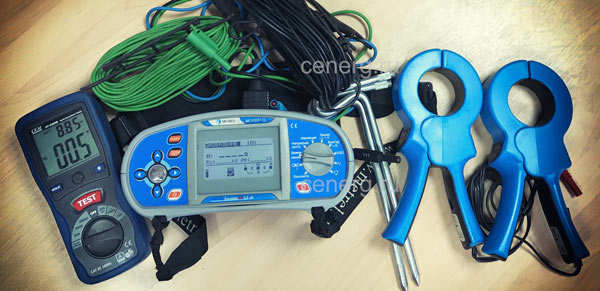

Методы измерения и ограничения

Классический метод со вспомогательными электродами позволяет оценить сопротивление заземлителя при подходящей площадке и возможности выполнить требуемую схему измерения. Расстояния, расположение электродов и проверку устойчивости результата выбирают по методике и документации применяемого прибора.

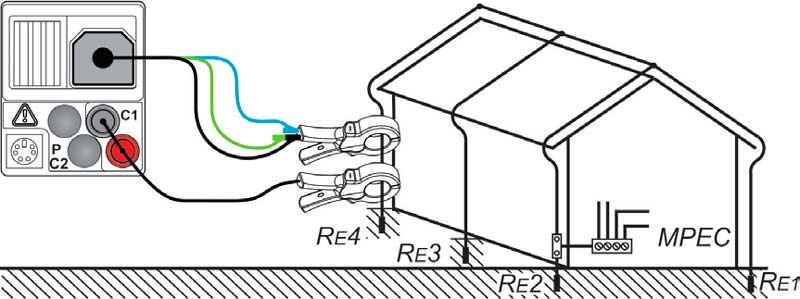

Клещевой метод применим, когда существует замкнутый контур через параллельные пути заземления. Он позволяет работать без отсоединения от ГЗШ, если схема объекта это допускает, но результат может характеризовать всю связанную систему, а не отдельный заземлитель.

Это хорошо видно в кейсе обследования подстанций на заводе: измеренные 0,42 Ом относились к общей системе 24 подстанций и присоединённому PEN-проводнику, потому что локальное ЗУ нельзя было отделить.

Проверка защитных проводников и металлосвязи

Проверка непрерывности подтверждает наличие электрической цепи между ГЗШ, защитными проводниками, проводниками уравнивания потенциалов и доступными проводящими частями оборудования. Результат оценивают с учётом длины и сечения проводника, качества контактов, проекта и условий автоматического отключения.

Значение 0,05 Ом нельзя использовать как универсальный предельный показатель для любой цепи. ГОСТ IEC 61557-4-2013 устанавливает требования к измерительной аппаратуре, а критерий для проверяемого соединения определяют по документации и параметрам конкретной электроустановки.

Периодичность проверки

После монтажа, реконструкции, ремонта или изменения защитной схемы выполняют предусмотренную для этих работ проверку. Старые интервалы из приложения 3 прежних ПТЭЭП нельзя автоматически переносить в действующий эксплуатационный график.

Что указывают в документах

• объект, участок и схема проверяемой системы;
• метод и условия проведения измерений;
• тип прибора и сведения о его поверке;
• полученные значения и применённые критерии оценки;
• выводы, ограничения измерения и выявленные замечания.

Частые вопросы

Можно ли устранить замечания после измерений?

Да. После диагностики можно согласовать восстановление защитных соединений, монтаж или реконструкцию заземляющего устройства и последующую контрольную проверку.

Всегда ли можно измерить без отключения заземлителя от ГЗШ?

Нет. Клещевой метод требует подходящей замкнутой схемы. Если она отсутствует или нужен результат отдельного заземлителя, инженер выбирает другую методику и согласует необходимые переключения.

Какие документы выдаёт лаборатория?

В зависимости от задачи подготавливаем протокол измерений, технический отчёт и, при необходимости, паспорт заземляющего устройства. В документах указываются применённый метод, прибор, результаты и условия их интерпретации.
