Обследование подстанций на заводе: проверка заземления и трассировка линий 10 кВ
Два инженера примерно за три часа проверили сопротивление системы заземления и выполнили трассировку кабельных линий 10 кВ. Значение 0,42 Ом корректно отнесено к общей связанной системе из 24 подстанций и PEN-проводника, а не к отдельной подстанции.
О проекте
На промышленной площадке в Москве два инженера проверили сопротивление системы заземления и выполнили трассировку кабельных линий 10 кВ. Работа заняла около 3 часов. Особенность обследования заключалась в том, что заземляющее устройство выбранной подстанции нельзя было отключить от общей сети предприятия, поэтому измеренные 0,42 Ом требовали корректной интерпретации.
Проверить заземление и определить трассы кабельных линий 10 кВ
На обследуемом участке требовалось выполнить две задачи: измерить сопротивление системы заземления и провести трассировку силовых кабельных линий.
При оценке результата важно было учесть фактическую схему соединений: локальное заземляющее устройство подстанции не удалось отделить от общей системы предприятия.
Что вошло в работы инженеров

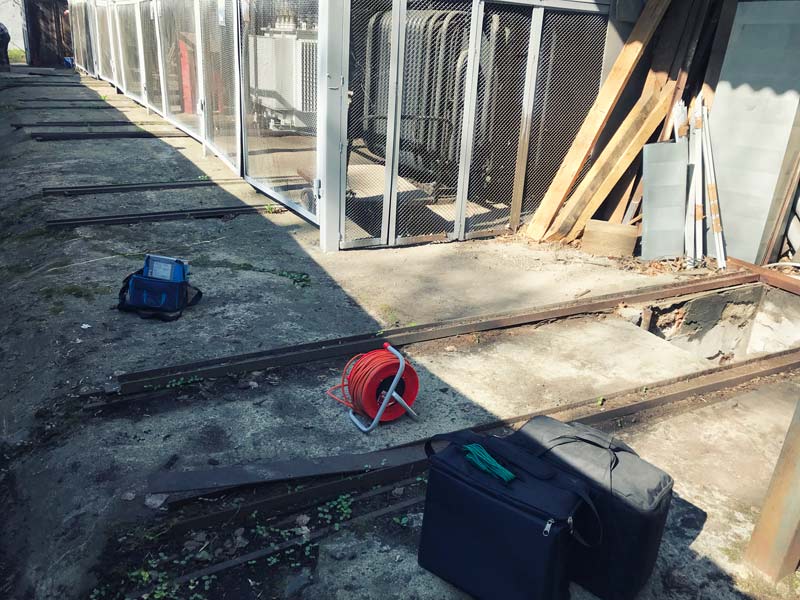

Измерение сопротивления
Проверили сопротивление подключённой системы заземления на обследуемом участке.
Трассировка линий 10 кВ
Выполнили трассировку кабельных линий 10 кВ на обследуемом участке.
Поиск отдельного ЗУ
Обследовали территорию вблизи подстанции на наличие отдельного заземляющего устройства.
Интерпретация результата
Учли общую схему соединений и PEN-проводник. Отдельно отметили: сезонную корректировку для итоговой оценки выбирают по применимой методике и условиям измерения.

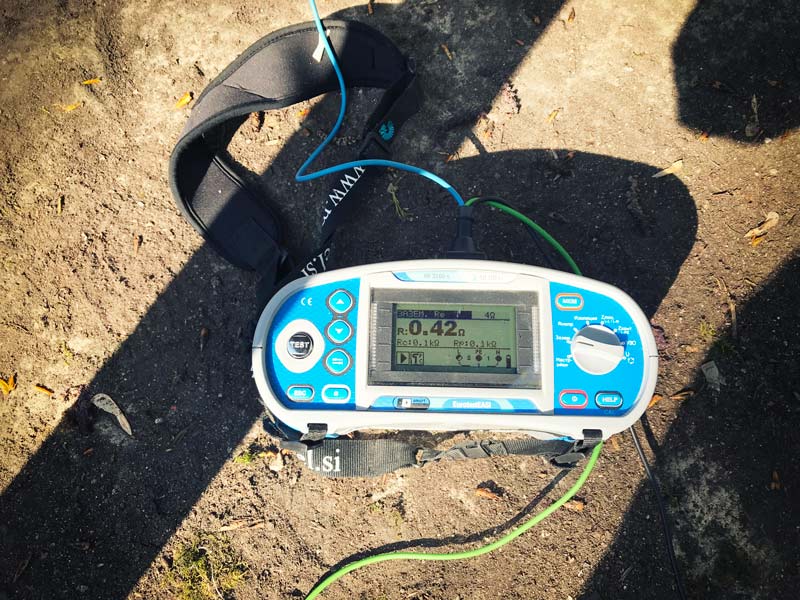

0,42 Ом — значение общей связанной системы
Отключить заземляющее устройство обследуемой подстанции от остальных соединений не удалось. Поэтому результат нельзя считать сопротивлением отдельного ЗУ этой подстанции.
В измерение входили заземляющие устройства всех связанных подстанций предприятия.
К системе был присоединён PEN-проводник, также влияющий на измеренное значение.
Значение выбирают по методике, условиям грунта и сезону; его нельзя считать универсальным для любого объекта.
Отдельное заземляющее устройство у подстанции не обнаружено
Обследование поисковым комплектом показало, что вблизи подстанции отсутствовало отдельное ЗУ. Функцию естественных заземлителей выполняли металлоконструкции здания.
Вывод относится к обследованному участку, а не ко всей территории предприятия.
Именно они использовались в существующей схеме заземления.

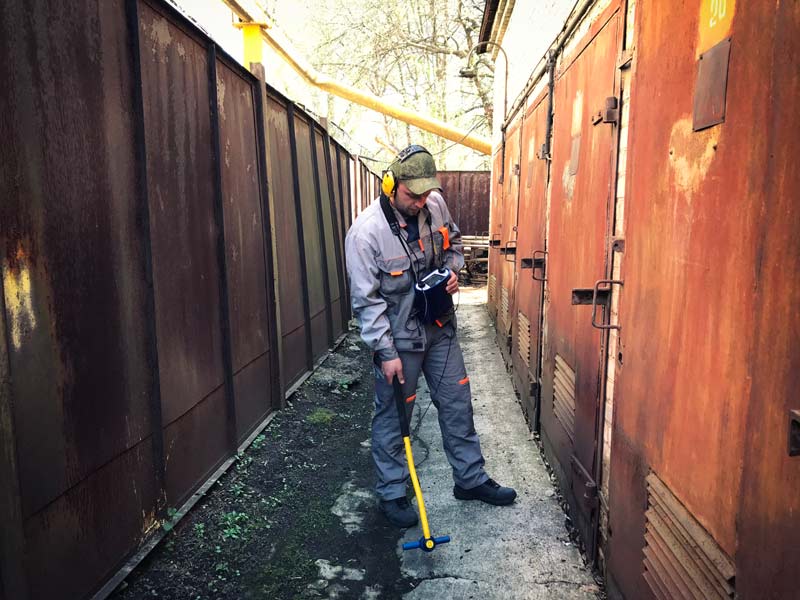

Трассировка кабельных линий на обследуемом участке
Параллельно с проверкой заземления инженеры выполнили трассировку кабельных линий 10 кВ на обследуемом участке.
Заказчик определил схему нового модульного заземления
По результатам обследования было принято решение предусмотреть на каждой подстанции новое модульное заземление: по два глубинных заземлителя с соединением полосовой сталью.
Измерение заземления и трассировка линий 10 кВ
Получена фактическая картина существующей системы
Инженеры выполнили измерение и трассировку, установили отсутствие отдельного ЗУ вблизи подстанции и зафиксировали использование металлоконструкций здания как естественных заземлителей. Значение 0,42 Ом корректно отнесено к общей системе из 24 подстанций и PEN-проводника. На основании обследования заказчик выбрал решение для следующего этапа.
