Объект № 10: монтаж модульного заземлителя глубиной 15 м в центре Москвы
В центре Москвы измерили удельное сопротивление грунта, рассчитали и смонтировали 15-метровый модульный заземлитель для звукового оборудования. После монтажа получили 3,19 Ом до объединения с существующим контуром и PEN-проводником.
О проекте
В центре Москвы смонтировали дополнительный модульный заземлитель для звукового оборудования. После измерения удельного сопротивления грунта и расчёта согласовали конструкцию общей длиной 15 метров — 10 штырей по 1,5 метра. Погружение всех модулей заняло 3 часа, а контрольное сопротивление после монтажа составило 3,19 Ом до объединения с существующим контуром и PEN-проводником.
Организовать дополнительное заземление для звукового оборудования
Сопротивление существующего контура было выше требуемого уровня и не соответствовало требованиям используемого звукового оборудования. Поэтому для аппаратуры потребовалось дополнительное заземляющее устройство.
Конфигурацию нельзя было выбирать только по типовой схеме: глубину и количество модулей определили с учётом фактических параметров грунта и условий в точке монтажа.
От измерения грунта до согласования конструкции
Измерение грунта
Определили удельное сопротивление грунта в зоне будущего монтажа.
Расчёт решения
На основании измерений выполнили расчёт глубинного заземляющего устройства.
Проверка геоподосновы
Изучили геоподоснову здания 1930-х годов. По исходным данным под зданием подземные коммуникации отсутствовали.
Согласование конфигурации
Согласовали глубинный заземлитель длиной 15 метров из десяти модульных штырей.

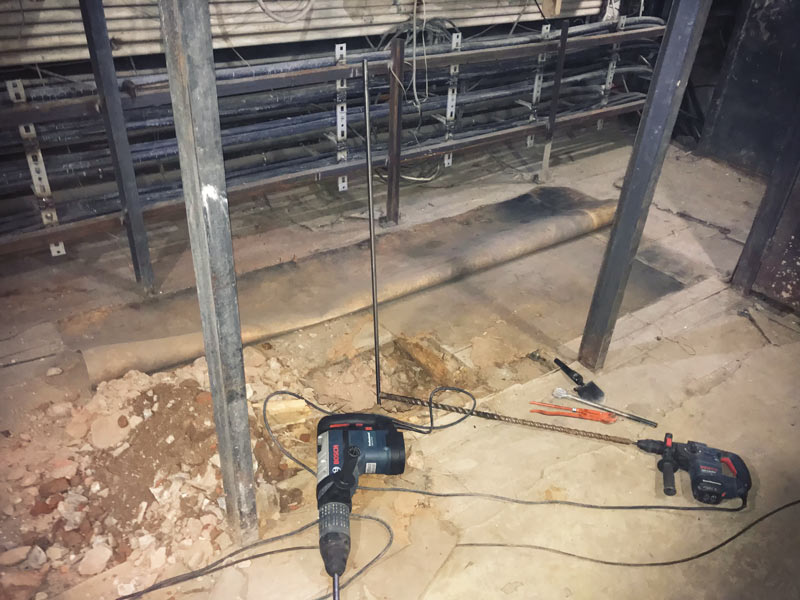

Десять модулей образовали глубинный электрод 15 метров
Согласованную глубину набрали последовательным погружением модульных штырей одинаковой длины.
Четыре этапа реализации решения
-
01
Исходные измерения
Определили удельное сопротивление грунта.
-
02
Расчёт и проверка места
Рассчитали конструкцию и изучили геоподоснову.
-
03
Погружение модулей
Последовательно погрузили 10 штырей на общую глубину 15 метров.
-
04
Контрольное измерение
После монтажа измерили сопротивление нового заземлителя.

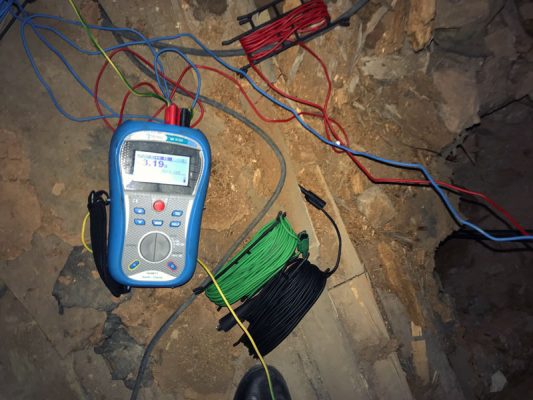

Контрольное сопротивление нового заземлителя
Значение 3,19 Ом получено после погружения модульных штырей. На момент измерения новый заземлитель ещё не был объединён с существующим контуром и PEN-проводником.

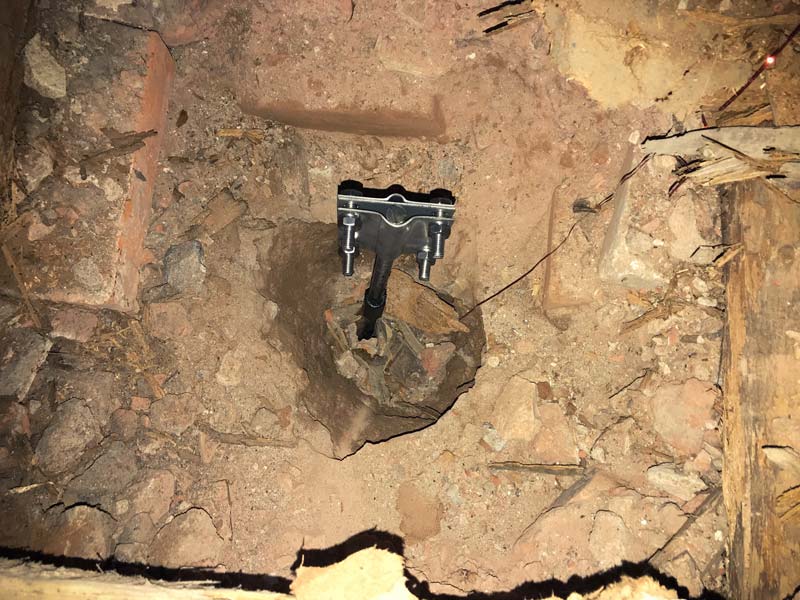

Узел заземлителя и контрольное измерение
Смонтирован дополнительный глубинный заземлитель длиной 15 метров
По результатам измерения грунта и расчёта реализована конструкция длиной 15 метров из 10 модульных штырей. Погружение заняло 3 часа, после чего сопротивление нового заземлителя составило 3,19 Ом до его объединения с существующим контуром и PEN-проводником.
