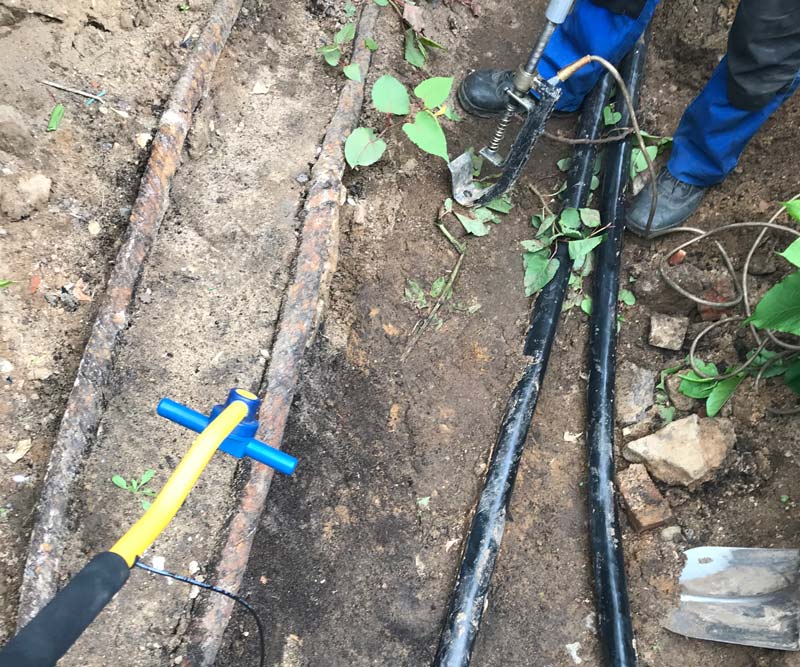

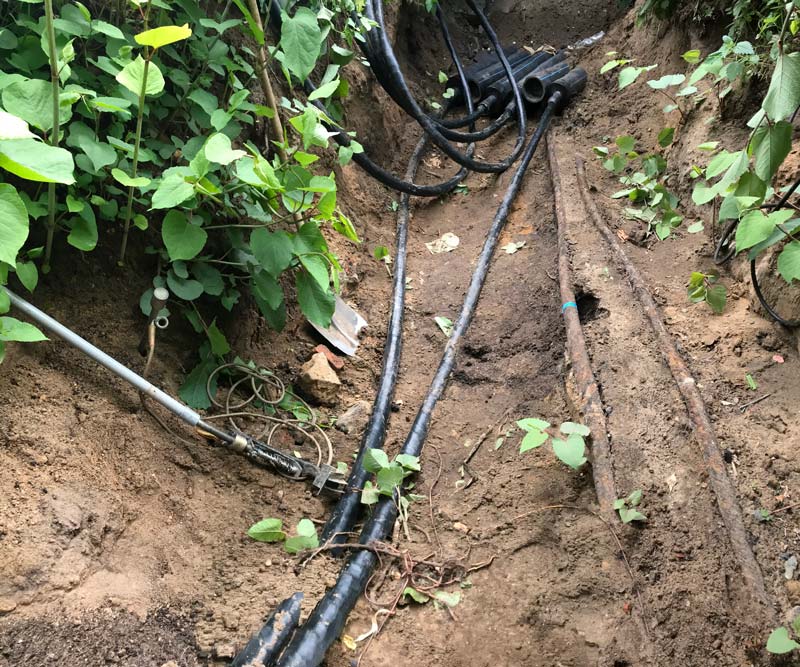

Объект № 11: трассировка кабельных линий перед установкой муфт
Выполнили трассировку двух кабельных линий в общей траншее, определили их привязку к рубильникам, измерили сопротивление изоляции до и после установки муфт и оформили протоколы.
О проекте
На объекте требовалось идентифицировать две кабельные линии, проложенные в общей траншее, и определить, к какому рубильнику на подстанции относится каждая из них. Трассировку выполнили перед последующим проколом кабелей и установкой муфт сторонней подрядной организацией. Сопротивление изоляции измерили до и после монтажа муфт, результаты оформили протоколами.

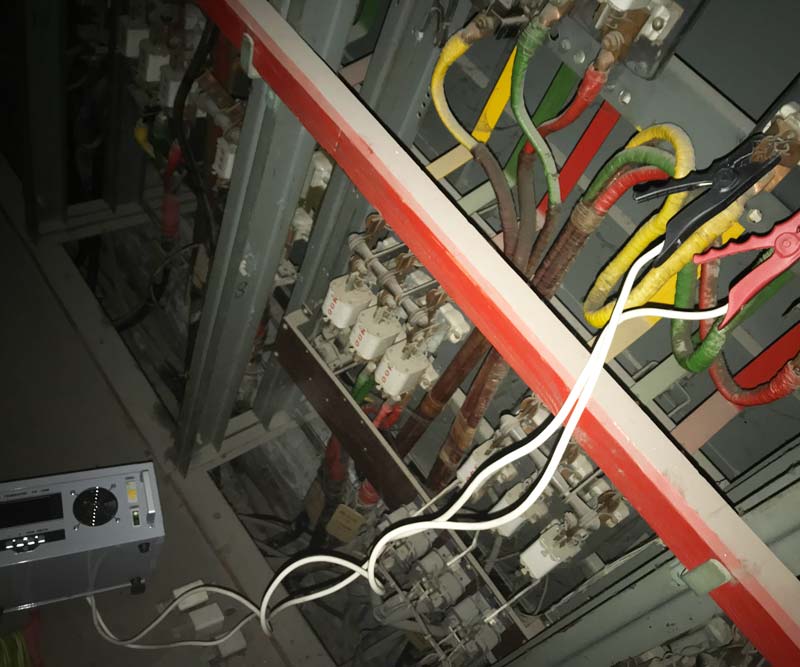

Установить соответствие двух кабелей рубильникам на подстанции
Две линии проходили в одной траншее, поэтому перед вмешательством в кабельную трассу требовалось точно определить назначение каждого кабеля и его привязку к коммутационному аппарату на подстанции.
Полученные данные были необходимы для последующего прокола кабелей и установки кабельных муфт. Эти операции выполняла сторонняя подрядная организация.
Повреждение кабелей во время строительства
Кабельные линии были повреждены ковшом экскаватора при проведении строительных работ. После повреждения часть трассы была проложена новыми кабелями, а перед установкой муфт потребовалась точная идентификация линий.
Какие работы зафиксированы в кейсе
Трассировка, измерения и протоколы
- трассировка двух кабельных линий;
- определение привязки кабелей к рубильникам;
- измерение сопротивления изоляции до установки муфт;
- повторное измерение после установки муфт;
- оформление протоколов измерений.
Работы с кабелями и муфтами
- последующий прокол кабельных линий;
- установка кабельных муфт.
Монтаж муфт не относился к объёму работ нашей компании на этом объекте.
От идентификации линий до повторного контроля
Работы были организованы вокруг монтажа кабельных муфт: сначала требовалось определить линии и проверить изоляцию, затем — выполнить повторное измерение и оформить результаты.
- 01Трассировкаидентификация двух кабелей в общей траншее
- 02Привязка линийопределение соответствующих рубильников
- 03Контроль до монтажаизмерение сопротивления изоляции
- 04Работы подрядчикапрокол кабелей и установка муфт
- 05Повторный контрольизмерение изоляции после монтажа
- 06Протоколыоформление результатов измерений

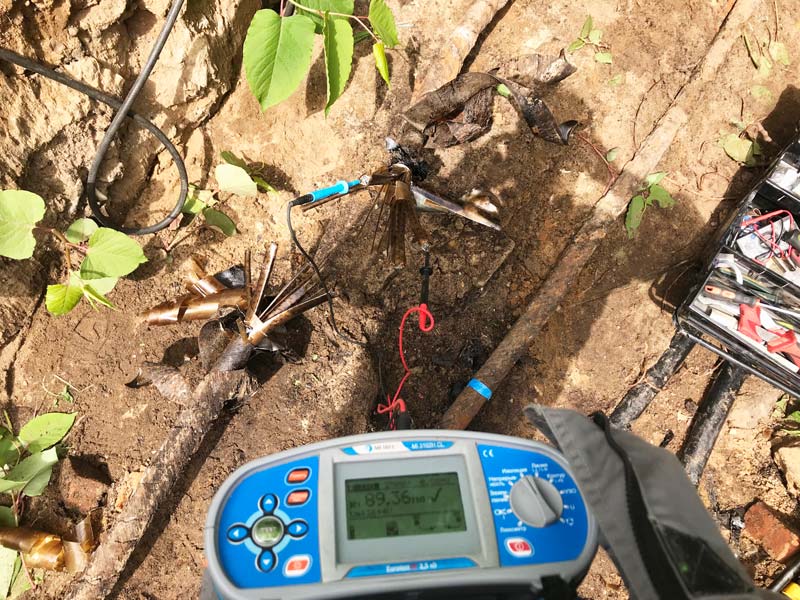

Измерения до и после установки муфт
Сопротивление изоляции кабелей измерили на двух этапах: перед работами с кабельными муфтами и после завершения их установки.
Проверка сопротивления изоляции перед работами стороннего подрядчика.
Повторная проверка сопротивления изоляции после завершения монтажа.
Трассировка кабелей и контроль сопротивления изоляции
Определена привязка кабелей и оформлены протоколы
В результате трассировки установили соответствие двух кабельных линий рубильникам на подстанции. Сопротивление изоляции измерили до и после установки муфт сторонним подрядчиком, а результаты измерений оформили протоколами на кабели.
