Прокол кабельных линий

Наша электролаборатория ООО “ЦентрЭнергоЭкспертизы” осуществляет работы по поиску и подтверждению кабеля в пучке, с применением накладной рамки и генератора высоких частот, а также производит прокол кабельных линий, для безопасного проведения работ на участке КЛ.

Продолжительная эксплуатация кабельных силовых линий допускает случаи повреждения кабеля, которые могут происходить в результате механического воздействия или дефектов изоляции в силовых кабелях. Процедура ремонта кабельных линий процесс достаточно сложный и имеет ряд специфических этапов, осложненных тем, что прокладку кабеля на кабельных трассах производят преимущественно под землей.

Сложности возникают, начиная с поиска поврежденного участка, поскольку если это не обрыв кабеля, произошедший при неаккуратном проведении работ, то место повреждения скрыто под землей. К счастью на сегодня существует множество методов, позволяющих с достаточной точностью определить точку повреждения кабеля. После определения места залегания аварийного участка комплекс ремонтных работ заключается в выполнении следующих этапов:

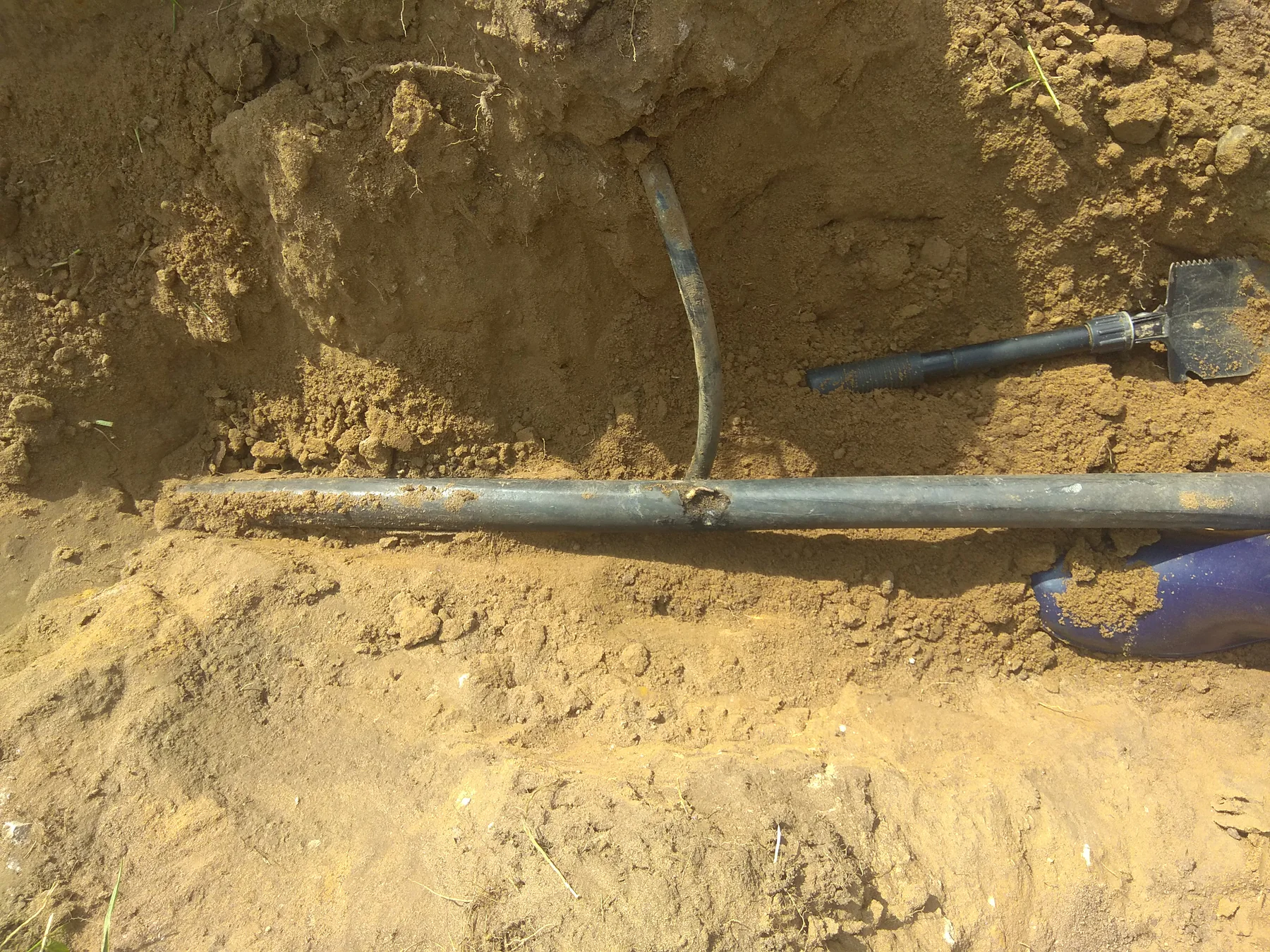

• рытье котлована в месте расположения поврежденного участка;

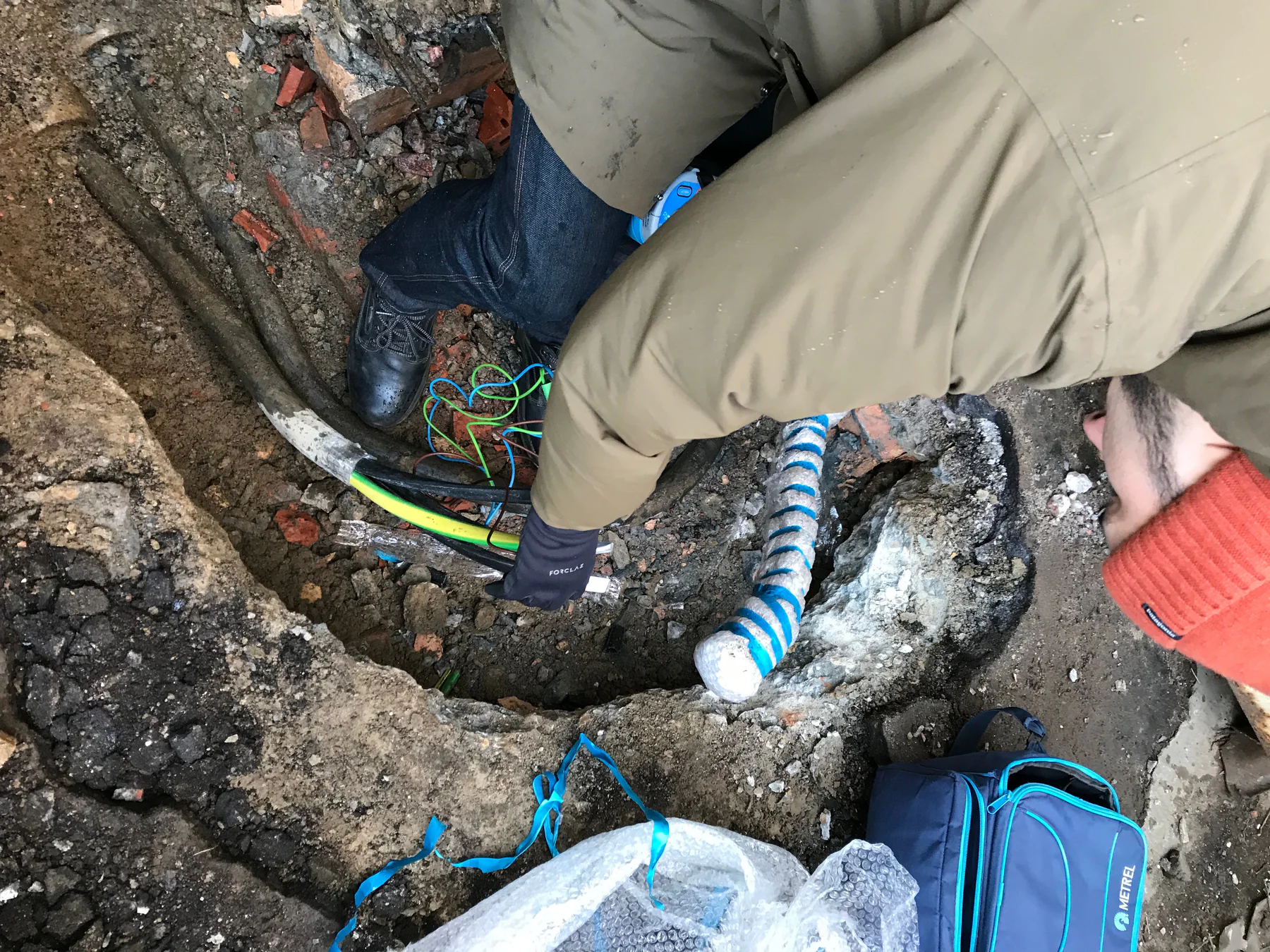

• определение нужного кабеля, если они проложены пучком;
• замена поврежденного участка кабеля с соединениями при помощи кабельных муфт.

Но прежде чем приступать к резке поврежденного кабеля и монтажу муфт особенное внимание уделяется проколу кабеля.

С какой целью производят прокол

Короткие замыкания на кабельных сооружениях напряжением 0.4 – 10 кВ явление чрезвычайно опасное, сопровождающееся мощной электрической дугой и даже взрывом. Чтобы убедиться, что в кабеле, подлежащем ремонту, отсутствует напряжение и уберечь персонал, направленный на проведение восстановительных работ при помощи специального приспособления выполняется предварительный прокол кабеля. При проколе происходит принудительное замыкание силовых электрических проводников между собой и оболочкой кабеля, что гарантирует отсутствие в нем высокого напряжения.

Это необходимая мера, направленная на повышение безопасности, поскольку дистанционный прокол исключает вероятность попадания ремонтников под воздействие опасных для жизни высокого напряжения или электрической дуги.

Оборудование для прокола силовых кабелей и особенности его проведения

Распространенный и наиболее безопасный способ прокола осуществляется устройством дистанционного прокола кабеля (УДПК), позволяющим инициировать прокол с безопасного расстояния. Обеспечить прокол позволяет пробойник, приводимый в движение пороховыми газами, образуемыми в результате выстрела монтажного патрона (Д4, Д5).

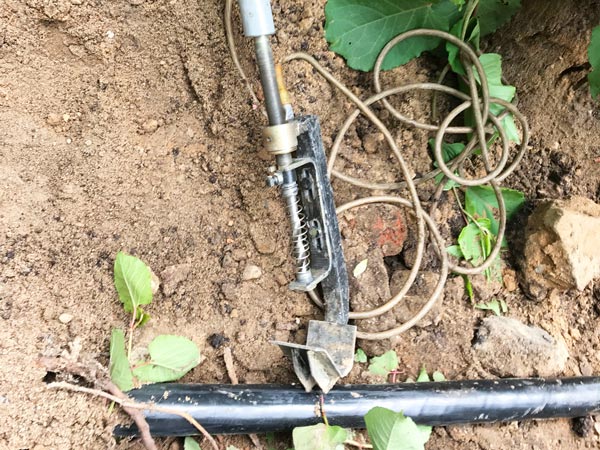

Устройство закрепляется на прокалываемом кабеле и заземляется, капсюль монтажного патрона пробивается при помощи спускового механизма, имеющего либо ручное, посредством диэлектрического шнура управление, либо радиоуправление. В зависимости от модели пороховые УДПК позволяют прокалывать силовые кабели с максимальным наружным диаметром до 200 мм.

Производятся проколы на кабельных линиях сотрудниками электролаборатории, в обязательном порядке использующими средства индивидуальной защиты: спецодежду, резиновые изолирующие перчатки, боты, очки. Прокалывается кабель усилиями двух специалистов:

• один занимается непосредственно техническими работами по подготовке и инициализации прокола;
• другой производит его допуск к работам и осуществляет контроль над их проведением.

Устройство прокола приводится в действие с максимально возможного расстояния, насколько это позволяют возможности оборудования и рельеф местности. В некоторых случаях необходимо использование защитных экранов.
