Трассировка кабеля

Современные города и крупные предприятия опутаны паутиной кабельных сетей проложенных в кабельных каналах, открытым способом или непосредственно в грунте. Это могут быть силовые кабели, кабели связи, радиотрансляции и иного назначения. Иногда возникает необходимость обнаружения кабеля, вызванная например:

1. модернизацией кабельных сетей;
2. поиском участка повреждения кабеля;
3. уточнением глубины залегания перед проведением земляных работ;
4. определением трассы прокладки.

Стоимость работ

Документация и схемы прокладки кабельных сетей зачастую бывают утрачены и для решения поставленных задач, необходимо провести трассировку кабеля. В ходе мероприятий по поиску трассы можно решить целый комплекс задач:

1. обследовать площадку для проведения земляных работ на предмет нахождения инженерных коммуникаций и их возможного повреждения;
2. определить местоположение и глубину закладки силовых или телекоммуникационных кабелей;
3. отыскать место неисправности линии.

Выполняя трассировку подземных кабельных сетей, мы получаем существенную экономию времени и средств за счет сокращения или полного отказа от дорогостоящих земляных работ.

Методики и приборы для определения трассы

Сегодня провести точный поиск и трассировку кабельных линий помогают специальные приборы, с помощью которых идентификация кабеля не представляет большого труда, разумеется, работами на кабельных линиях должны заниматься специалисты.

Наибольшей популярностью пользуются кабелеискатели на базе специального генератора и приемника в виде индуктивного щупа с датчиком, усилителем и наушниками, в отдельных моделях акустический сигнал может дублироваться визуальным индикатором. В качестве излучателя электромагнитных волн выступает сам исследуемый кабель. Приборы отличаются:

• мощностью и частотой генератора;
• характером наведенного сигнала приемника, соответствующего сигналу генератора (постоянной частоты, двухчастотному или импульсному).

В зависимости от доступности объекта исследования подключения генератора и кабеля производится тремя возможными способами:

• непосредственно на жилы кабеля;
• с помощью индуктивного хомута, если кабель не подлежит разделке;
• посредством специальной антенны, если кабель находится под землей.

Индуктивные щупы могут отличаться типом датчиков, в качестве которых выступают магнитная катушка или штыревая антенна, максимальной эффективностью характеризуется их комбинированный вариант.

Такой метод пригоден при значительных величинах длины кабеля (до 1500 метров) и позволяет проводить трассировку даже коаксиальных кабелей, а также «стекловолокна» с металлической оплеткой и стальной жилой. В большинстве случаев аппаратура применима на отключенных кабельных линиях, однако методика работает и на запитанных силовых кабелях, в этом случае приемная часть оснащена частотными фильтрами-пробками на частоту 50 Гц.

Среди других типов кабелеискателей следует упомянуть:

• кабельный локатор, предоставляющий возможность поиска подземных коммуникаций на глубине до 2 метров и глубже;
• универсальные приборы для обнаружения кабелей внутри помещений, помогают трассировать кабели, скрытые бетоном, отделочными панелями, штукатуркой.

Ряд приборов позволяет определять точки повреждения кабеля (короткие замыкания, обрывы).

Особенности трассировки

Трассировка предусматривает определение расположения и направлений протяженных скрытых объектов. На протяженных участках могут встречаться посторонние металлические предметы, источники образования помех, поэтому при проведении работ следует уделять особое внимание настройкам аппаратуры. Со всеми нюансами измерений справится опытный специалист электроизмерительной лаборатории.

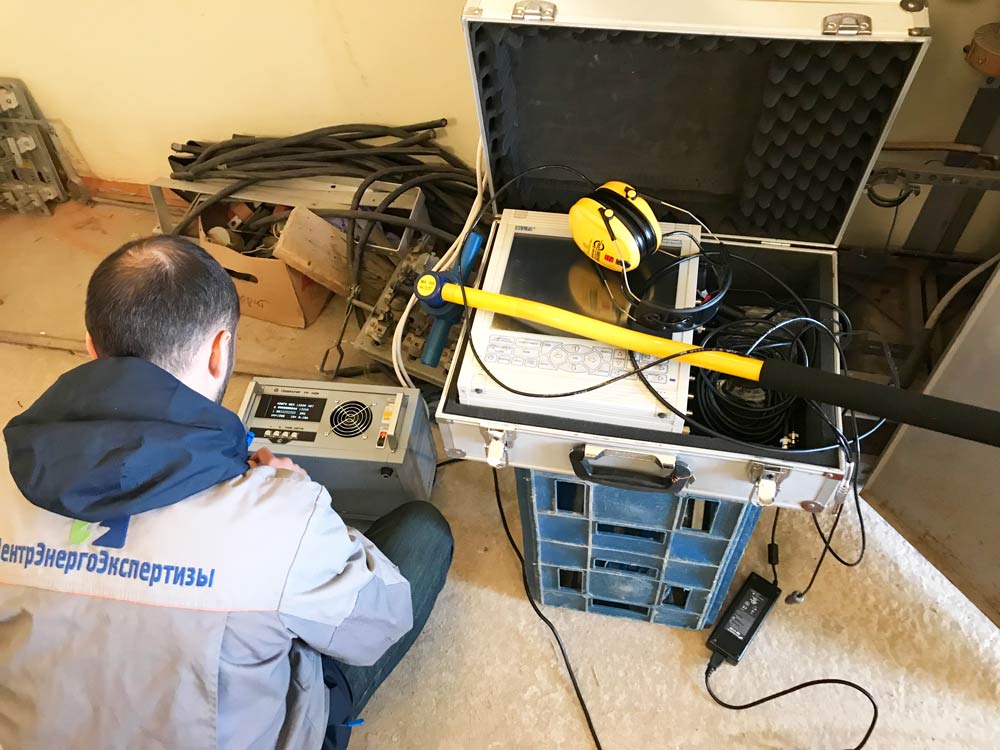

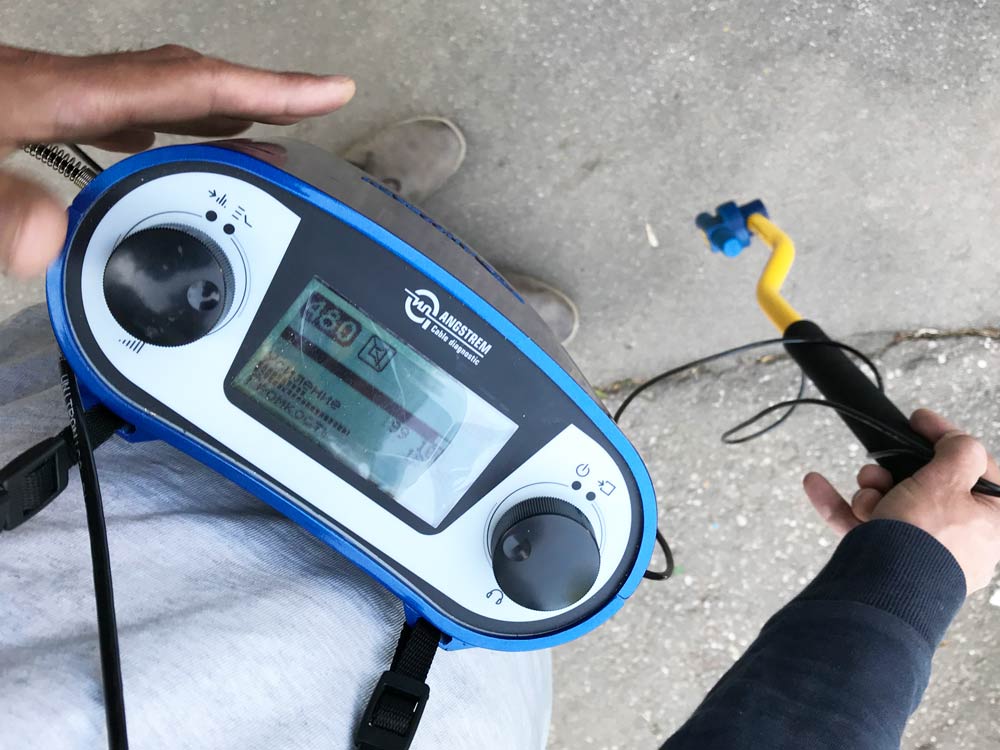

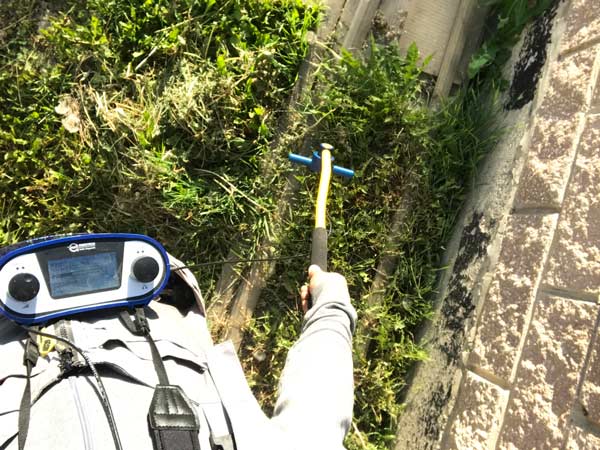

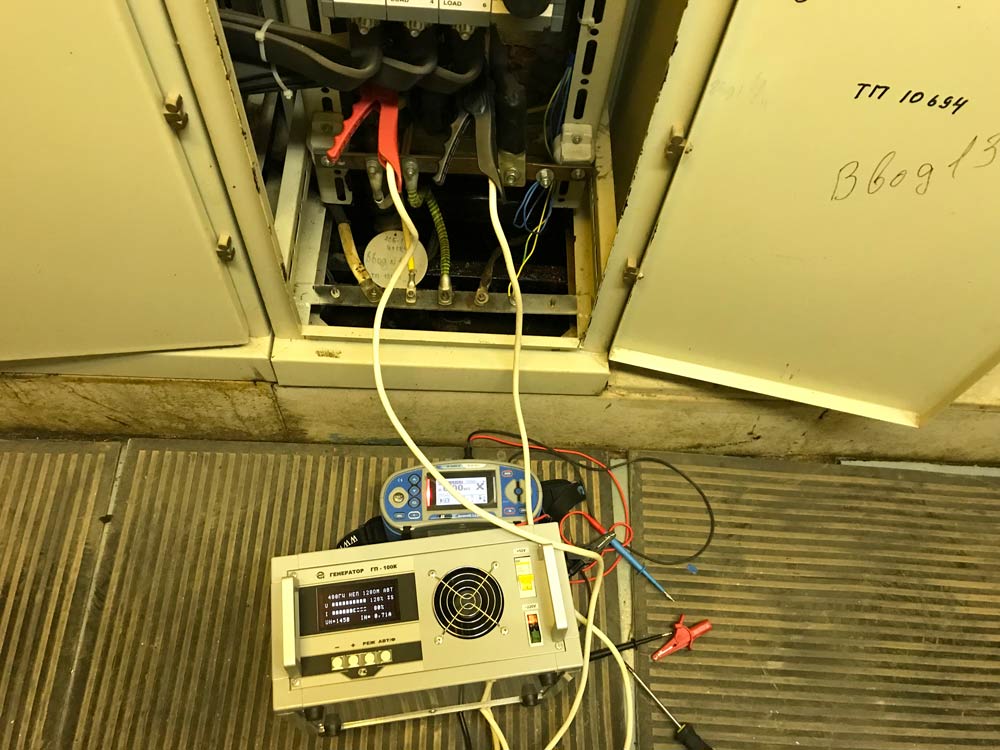

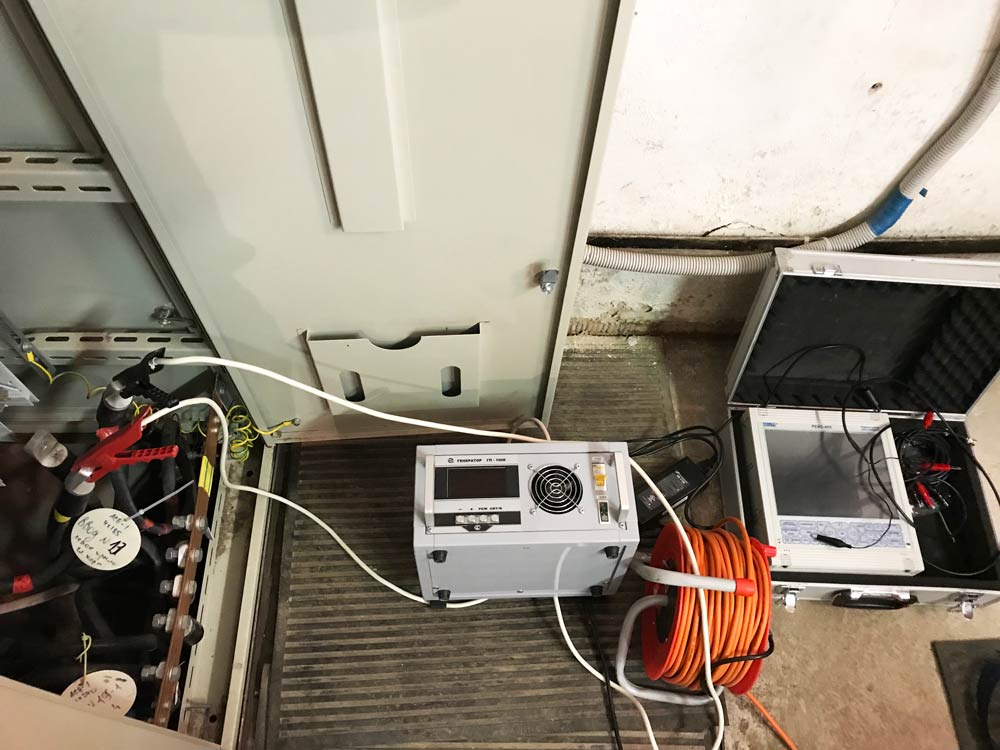

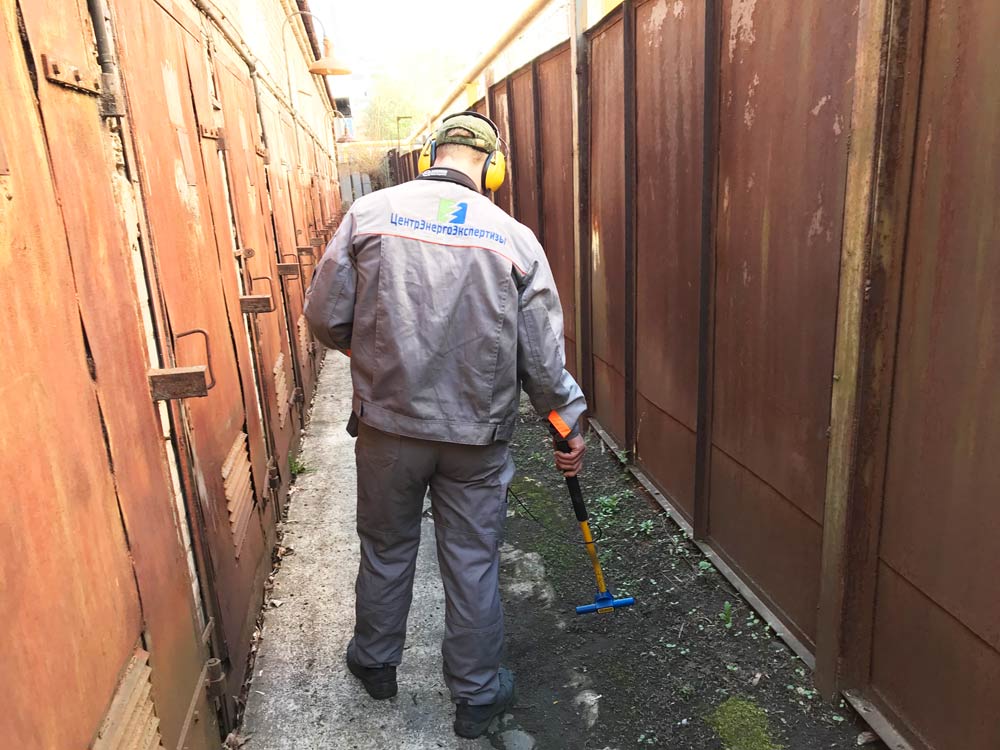

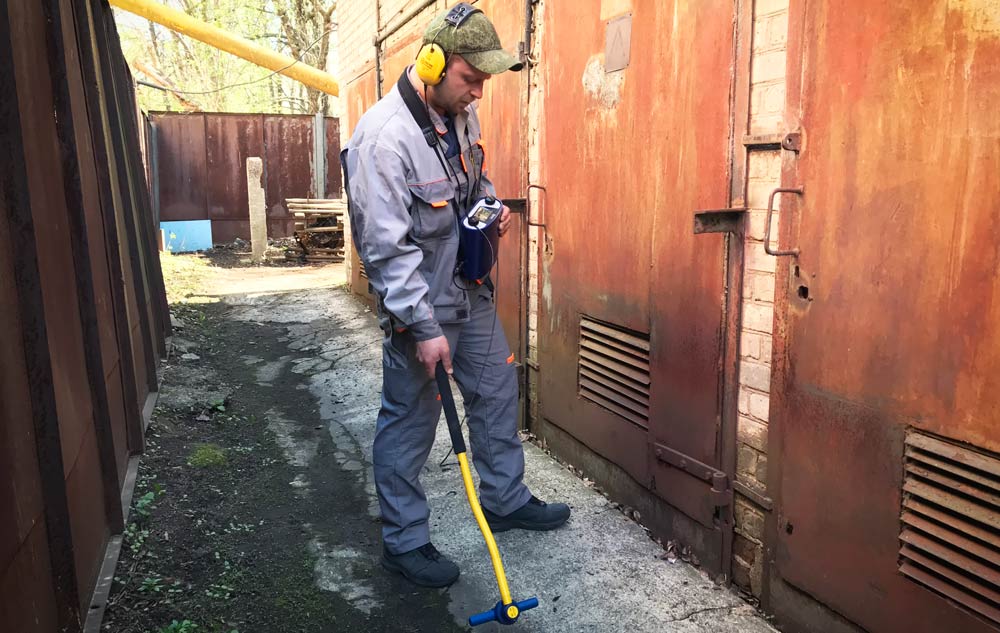

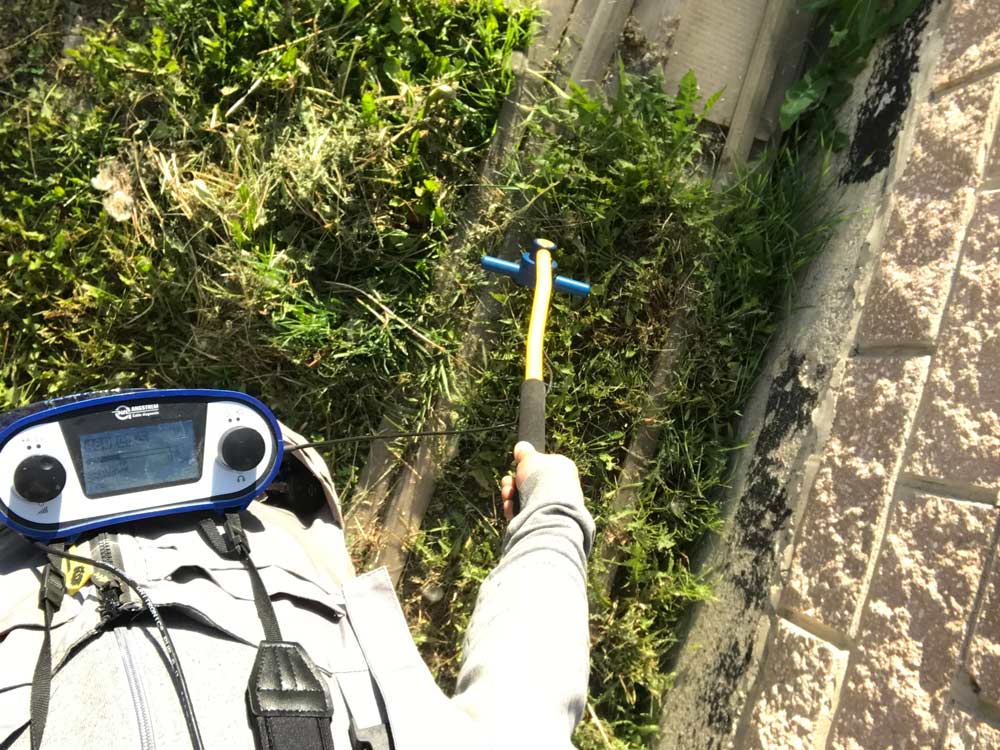

Фотографии с последних объектов :
