Разработка проекта
Определяем исходные данные для выбора количества, длины и типа металла заземлителя.
Исходные данные для расчёта заземляющего устройства
Измерение удельного сопротивления грунта
Проведём четырёхзондовые измерения в нескольких точках и на разной глубине, определим тип грунта и оформим протокол с полученными значениями.
- Измеритель METREL 3123
- Протокол с типом грунта и результатами
18 000 ₽
Выезд, измерение и выдача протокола
4 зонда
Схема измерения удельного сопротивления грунта
Несколько точек
Контроль значений на разных участках и глубине
ГОСТ + ПУЭ
Учёт удельного сопротивления при оценке заземления
Для чего нужны измерения
Получаем реальные данные для проектирования и проверки заземления
Параметры грунта влияют на конструкцию заземлителя и допустимую величину сопротивления заземляющего устройства.
Проверка заземления
Уточняем допустимое значение при высоком удельном сопротивлении грунта.
Фактические условия
Измеряем на объекте, учитывая разные точки, глубину и неоднородность основания.
Протокол ЭТЛ
Фиксируем тип грунта, схему измерения и полученные значения удельного сопротивления.
Удельное сопротивление грунта
Назначение, стоимость, пример расчёта и нормативные документы

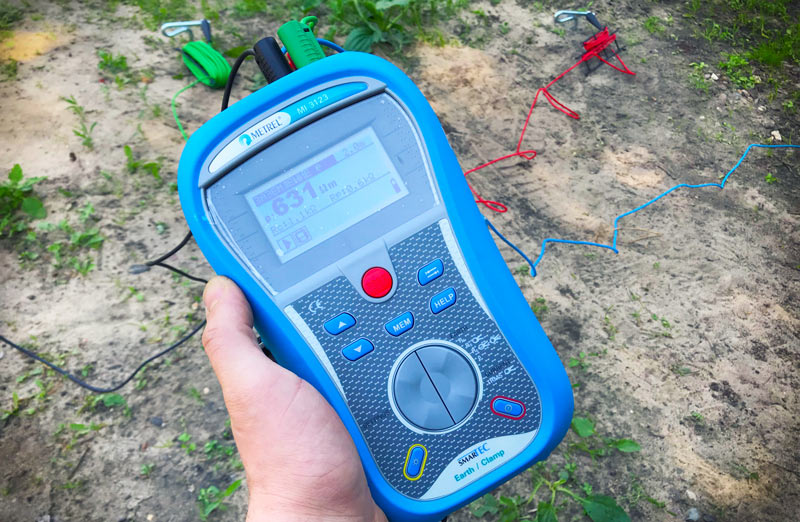

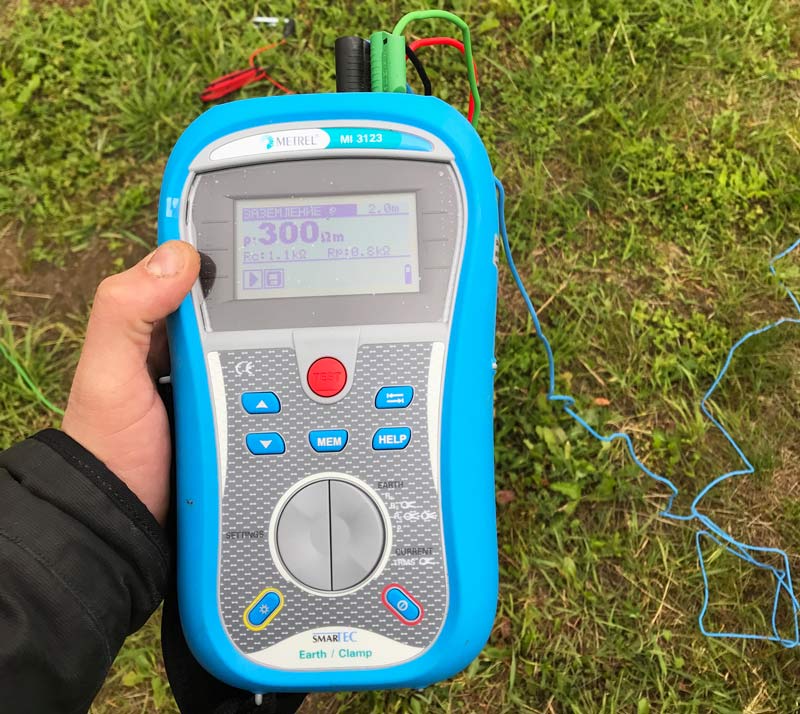

Наша компания производит измерение удельного сопротивления грунта (земли) на территории города Москвы и Московской области. После выполнения измерений выдается протокол, в котором содержится информация о типе грунта и полученных значениях. При проведении работ используем прибор METREL 3123, измерение производится в нескольких точках, с использованием четырех штырей (зондов), а также разной глубине.
В каких случаях это необходимо :
- При разработке проекта, чтобы расчитать количество и тип металла необходимого для выхода на норматив в 4 Ома.;
- При больших значениях сопротивления заземляющего устройства, так как при удельном сопротивлении грунта более 100 Ом на метр, требования к заземлителю менее жесткие.
Стоимость работ :
№ 1
8000 рублей
- Выезд на объект, измерение, выдача протокола
Согласно действующему ГОСТ 12.1.030-81, при удельном электрическом сопротивлении “земли” P выше 100 Ом х м допускается увеличение указанной нормы в P / 100 раз, но не более десятикратного, эта информация также дублируется в ПУЭ. Исходя из этого, имея например удельное сопротивление грунта 631 Ом на метр, делим полученное значение на 100, получаем 6,31 и во столько раз мы можем превысить норматив в 4 Ома и значение сопротивление заземляющего устройства 25,24 Ом в данном случае будет считаться удовлетворительным.
Нормативные документы по теме :
Порядок работ
Как проводится измерение
-
01
Выбираем точки
Определяем места измерения с учётом участка и предполагаемого расположения заземлителя.
-
02
Устанавливаем четыре зонда
Размещаем измерительные штыри по выбранной схеме и подключаем прибор METREL 3123.
-
03
Повторяем измерения
Получаем значения в нескольких точках и при разной глубине расположения зондов.
-
04
Оформляем протокол
Указываем условия, тип грунта и результаты, необходимые для расчёта заземляющего устройства.
Нормативная оценка
Как результат влияет на требования к заземлителю
Показывает электрические свойства грунта и используется в расчёте заземления.
При превышении этого значения норматив допускает применение повышающего коэффициента.
Увеличение допустимого сопротивления ограничивается десятикратным значением.
Ссылка на нормативный документ остаётся доступной в основном материале страницы.
Нужны данные для проекта заземления?
Измерим сопротивление грунта и подготовим протокол
Сообщите адрес, назначение объекта и стадию проектирования — инженер уточнит условия выезда и проведения измерений.
