Монтаж заземляющего устройства из уголков

Для обеспечения безопасности пользования электрооборудованием, как в производственных, так и в бытовых целях внутренние электросети должны быть оснащены защитным заземлением. В случае случайного пробоя изоляции проводников или любой другой аварийной ситуации в электроприборах опасное для жизни напряжение с помощью заземляющего провода будет отведено от корпуса прибора в направлении заземляющих электродов, и уже не будет представлять опасности для жизни.

№ 1

от 12500 рублей

  • В стоимость работ работ также входит материал.
Оформить заявку





Основу любых систем защитного заземления составляют контуры заземления – специальные металлические конструкции из вертикальных заземлителей, забиваемых в землю и соединенных при помощи горизонтальных электродов. Электрическая связь заземляющего контура и заземляющей шины распределительного щита осуществляется при помощи металлической шины, проложенной от места расположения заземлителя до точки ввода в защищаемый объект.

Наиболее распространенной формой контура является равносторонний треугольник, его главным преимуществом перед линейным контуром, когда электроды вытянуты в одну линию, является удвоенная надежность: он не теряет своей функциональности даже при повреждении одной из горизонтальных перемычек – сторон треугольника.

В качестве вертикальных электродов могут быть использованы стальные трубы, прутки, арматура, лучшим вариантом считается использование стального уголка с размером полок не менее 50 мм и толщиной стенок не менее 5 мм. Он обладает достаточной прочностью, что ценно при забивании и имеет большую поверхность соприкосновения с грунтом. Заземляющие проводники, соединяющие электроды выполняют из стальных полос или из уголка 40х40х4 мм.

Размеры сторон треугольника и длину металлических стержней определяют на этапе проектирования и расчета контура, обычно длина стальных стержней лежит в пределах 2 – 3 метров, а сторона треугольника должна быть не менее 1.2 метра.

Монтаж заземляющего контура процесс трудоемкий и имеет ряд особенностей, поэтому доверять его лучше специалистам. Для проведения монтажных работ следует выбирать теплое и сухое время года, в это время работа с грунтом будет минимально трудоемкой, а главное, значения сопротивления измеренного при завершении работ по монтажу контура, будет максимальным (сухой грунт обладает большим удельным сопротивлением).

Среди основных этапов по монтажу заземляющего контура следует назвать следующие виды работ, выполняемые в указанной последовательности.

  1. После разметки местоположения заземлителя производятся земляные работы, в ходе которых роется траншея по контуру заземлителя глубиной до метра (ниже слоя промерзания почвы) рекомендуемая глубина 0.7 м. Также роется траншея до ближайшего угла до точки ввода заземляющего устройства в дом.
  2. Следующим этапом забивают вертикальные электроды из уголка с предварительно заостренными (например, при помощи болгарки) нижними концами. Забить стальные электроды следует в вершинах треугольника на строго одинаковом расстоянии между собой, оставляя длину незабитой части примерно 0.2 метра.
  3. Используя стальные шины, все заземляющие электроды объединяются посредством сварки в единый контур и отдельная шина, при помощи которой заземлитель соединяется с системой защитного заземления, прокладывается к стене у места ввода.

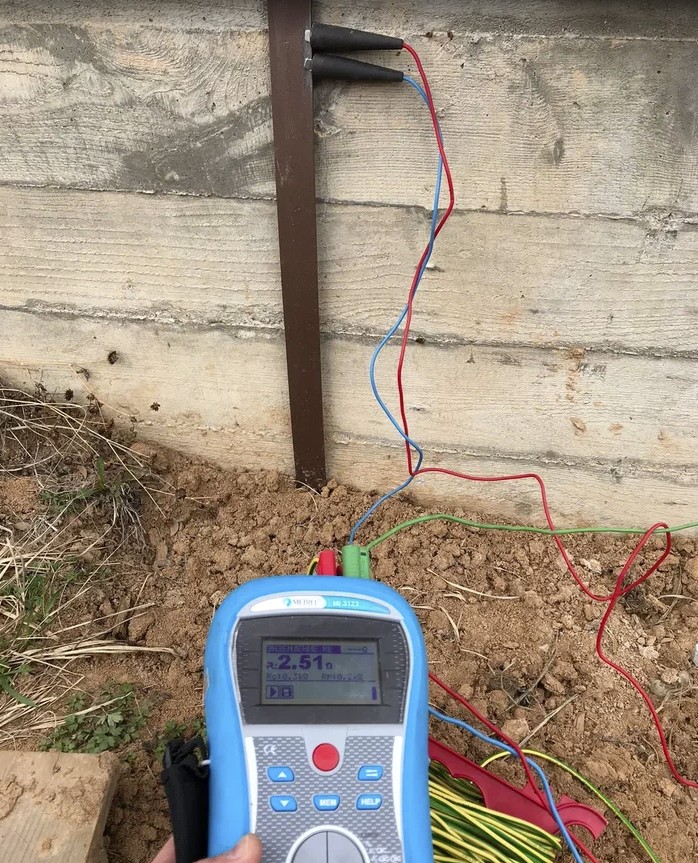

  4. На следующем этапе монтажа выполняются измерения сопротивления защитного контура заземления, и если его значения укладываются в норму, монтаж считается оконченным.
  5. На завершающем этапе места сварных соединений следует обработать защитным составом, оберегающим от коррозии, например битумной мастикой. И засыпать траншеи однородным грунтом.

Заказывая монтаж заземляющего устройства в нашей компании, можно смело рассчитывать на безупречное качество работ, с предоставлением результатов измерения сопротивления контура и оформлением протокола.
