Испытание и наладка АВР

испытание и наладка АВР

Современное производство и многие предприятия непроизводственной сферы нуждаются в обеспечении бесперебойным электроснабжением. Особенно это актуально для объектов, критичных к отключениям электроэнергии (транспортная инфраструктура, объекты здравоохранения и пр.). Для этих целей существуют системы резервного питания, призванные обеспечить электроэнергией потребителей при аварийных ситуациях на основных.

За бесперебойное снабжение электроэнергией отвечает оборудование АВР (автоматического ввода резерва) оперативно производящее переключение между основным и резервным источниками электрической энергии. Учитывая важность возложенных на них функций, особого внимания заслуживает высокая надежность устройств АВР. Подавляющее большинство времени система находится в дежурном режиме и может не включаться годами, поэтому с целью определения работоспособности АВР и выявлении возможности отказов, требуется ее регулярные испытания и наладка.

Как правило, испытания систем АВР производятся с периодичностью, регламентируемой для остальных элементов электросети, поскольку они классифицируются как коммутирующие устройства. Обязательные испытания автоматики резервного питания производят в следующих случаях:

  1. после изготовления устройства (заводское испытание);
  2. при вводе в эксплуатацию;
  3. по завершении аварийного (внепланового) ремонта;
  4. при профилактических плановых проверках участков сети непосредственно связанных с АВР.

В случае высокой ответственности оборудования, зависимого от своевременного срабатывания АВР, требования к проверкам могут быть ужесточены и график испытаний быть более плотным.

№ 1

от 10.000 рублей

  • Испытание и диагностика АВР
Оформить заявку





    При аварийном отключении электроэнергии на основном вводе, схема АВР должна произвести его разъединение с электрической сетью и обеспечить экстренное автоматическое включение резерва. При этом к стандартной АВР, например рассчитанной на работу с трехфазным напряжением 0.4 кВ, предъявлены следующие требования.

    1. Автоматическое переключение на резервный ввод должно производиться при напряжении на входных шинах АВР ниже 80% от номинального значения (напряжение срабатывания).
    2. Время срабатывания системы автоматического ввода резерва не должно превышать 0,5-0,8 сек, чтобы исключить возможное отключение нагрузки (электродвигатели, электрические печи).
    3. Включение резерва должно производиться только после отключения аварийного ввода.
    4. При восстановлении работоспособности основного источника электропитания система АВР должна произвести обратное переключение (с резервного на основной ввод).

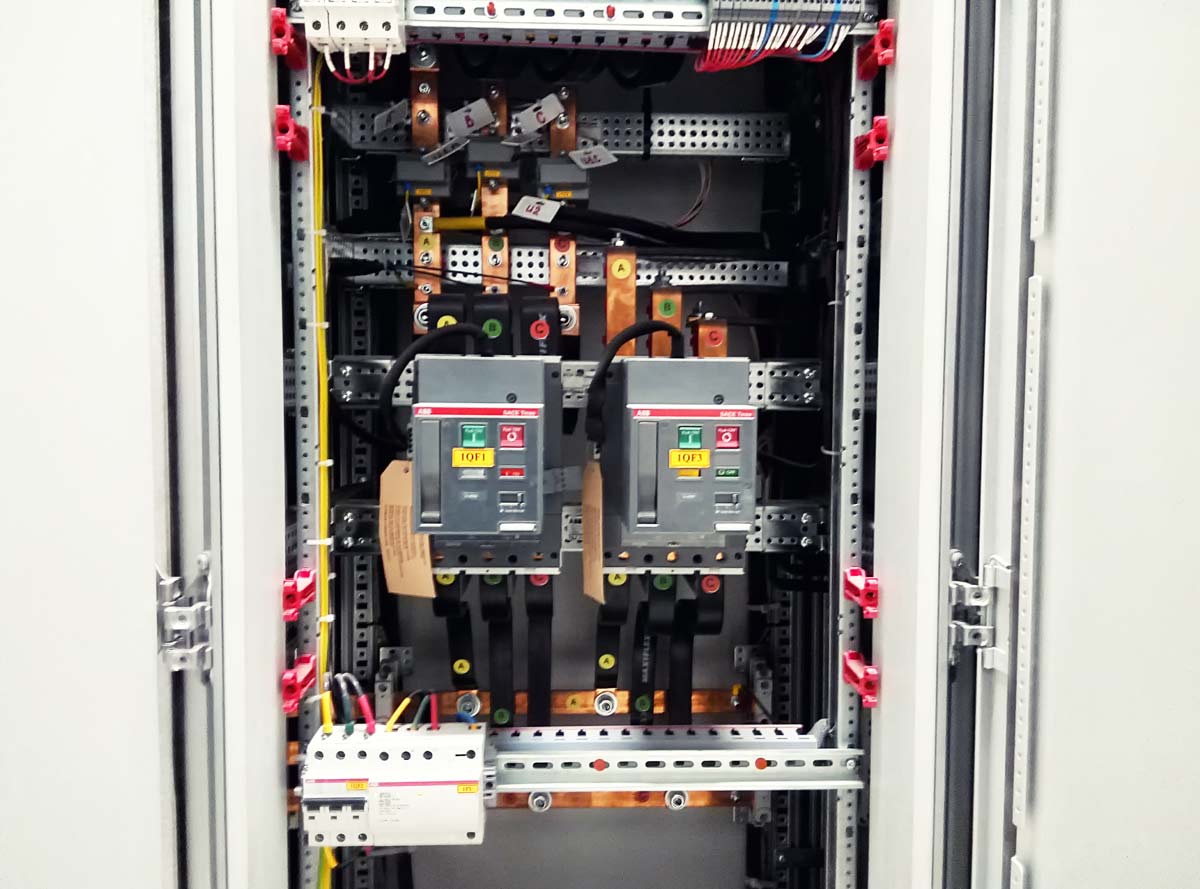

    испытание и наладка АВР

    Уже этих требований достаточно для оценки важности правильной наладки оборудования аварийной системы, поскольку АВР обеспечивает важный алгоритм бесперебойного питания электрических сетей. После проведения монтажных работ и наладки автоматики ввода резерва, в обязательном порядке производятся испытания.

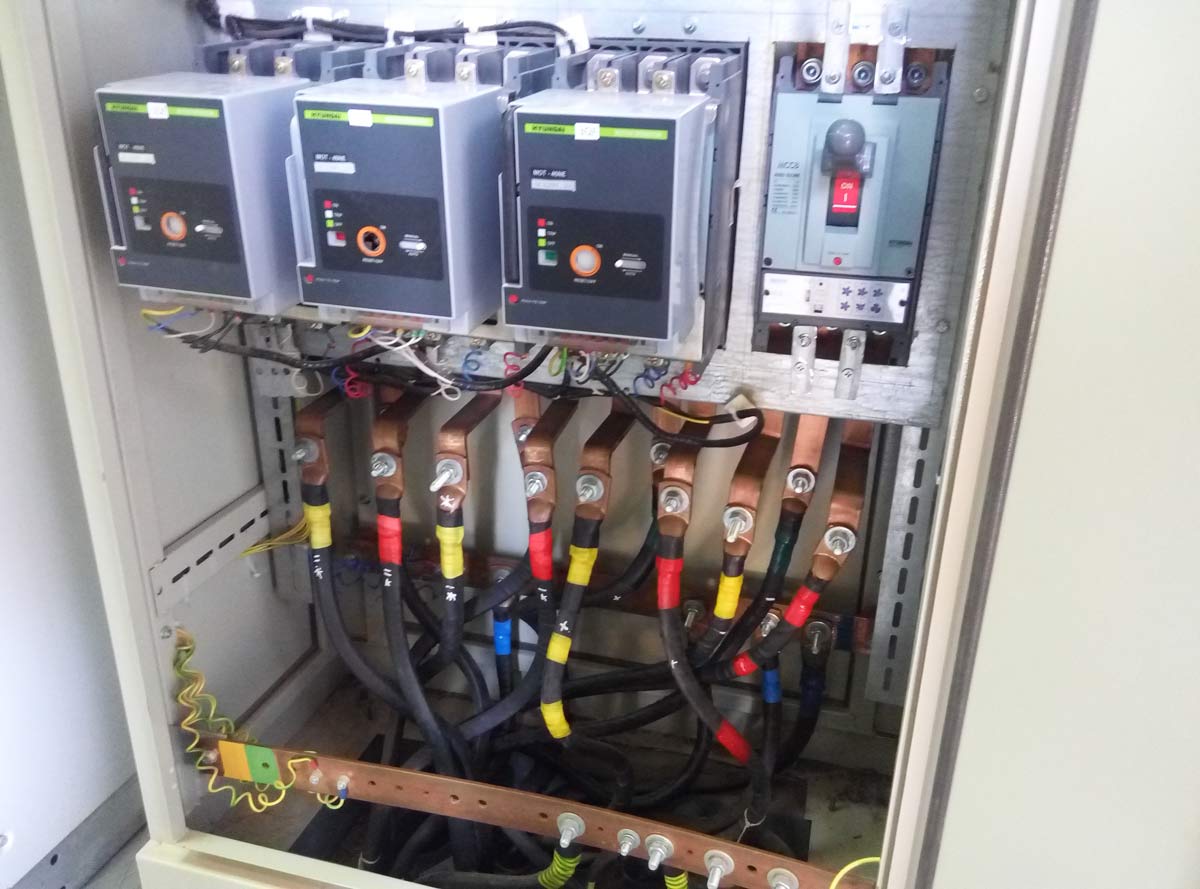

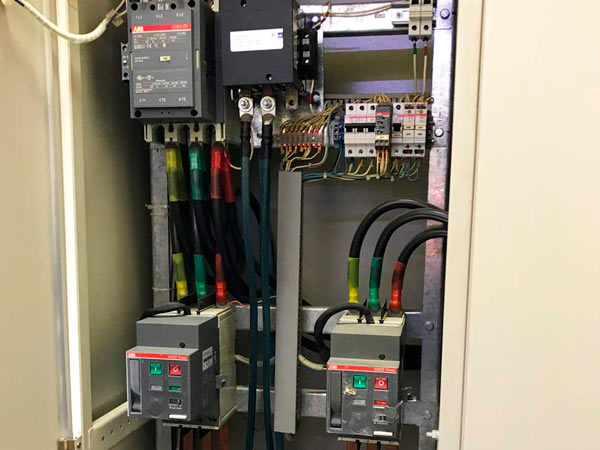

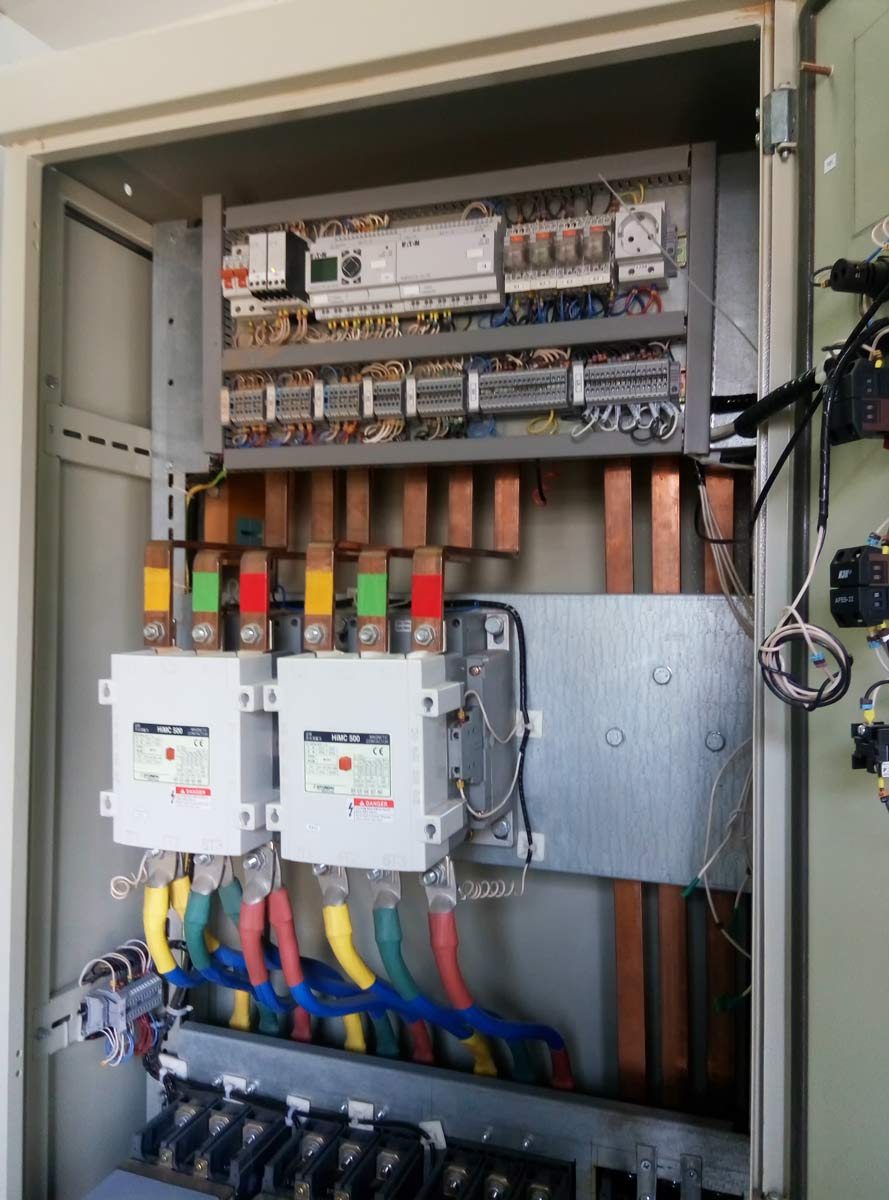

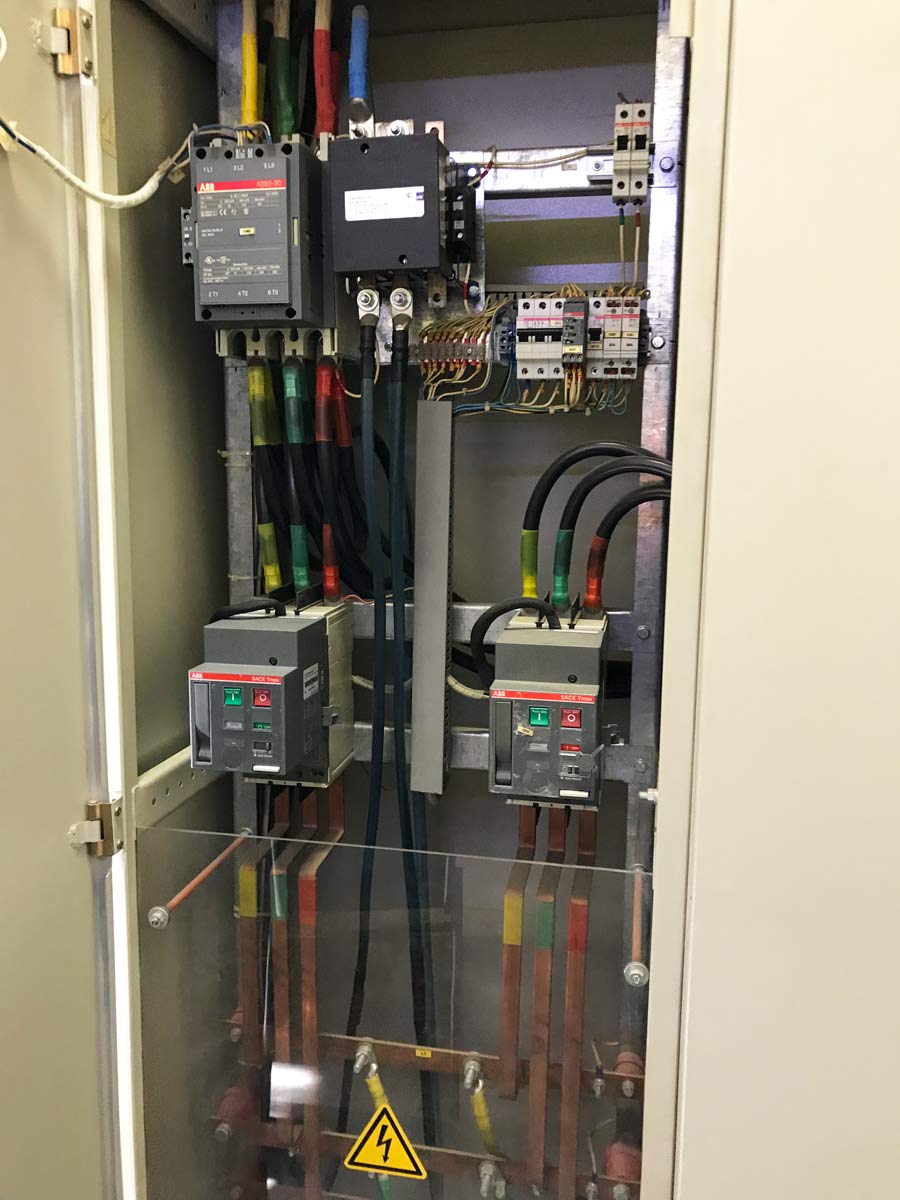

    Испытание аппаратуры АВР предусматривает стандартный перечень проверок, представленный следующими действиями:

    1. измеряется сопротивление изоляции силовой части;
    2. проверяется приоритетность вводов;
    3. осуществляется контроль срабатывания переключений с основного на резервный вводы и, наоборот, с резервного на основной;
    4. проверяется правильность чередования фаз;

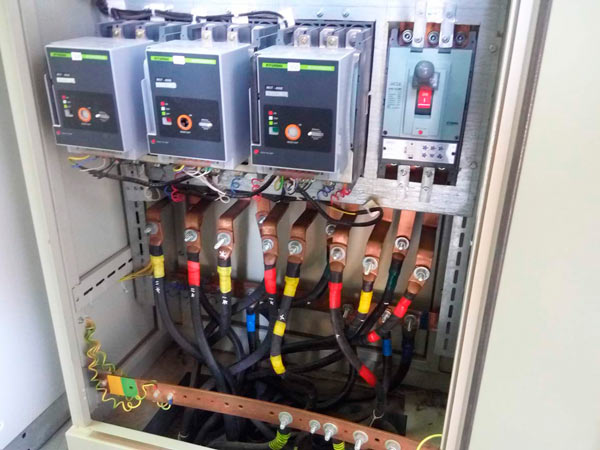

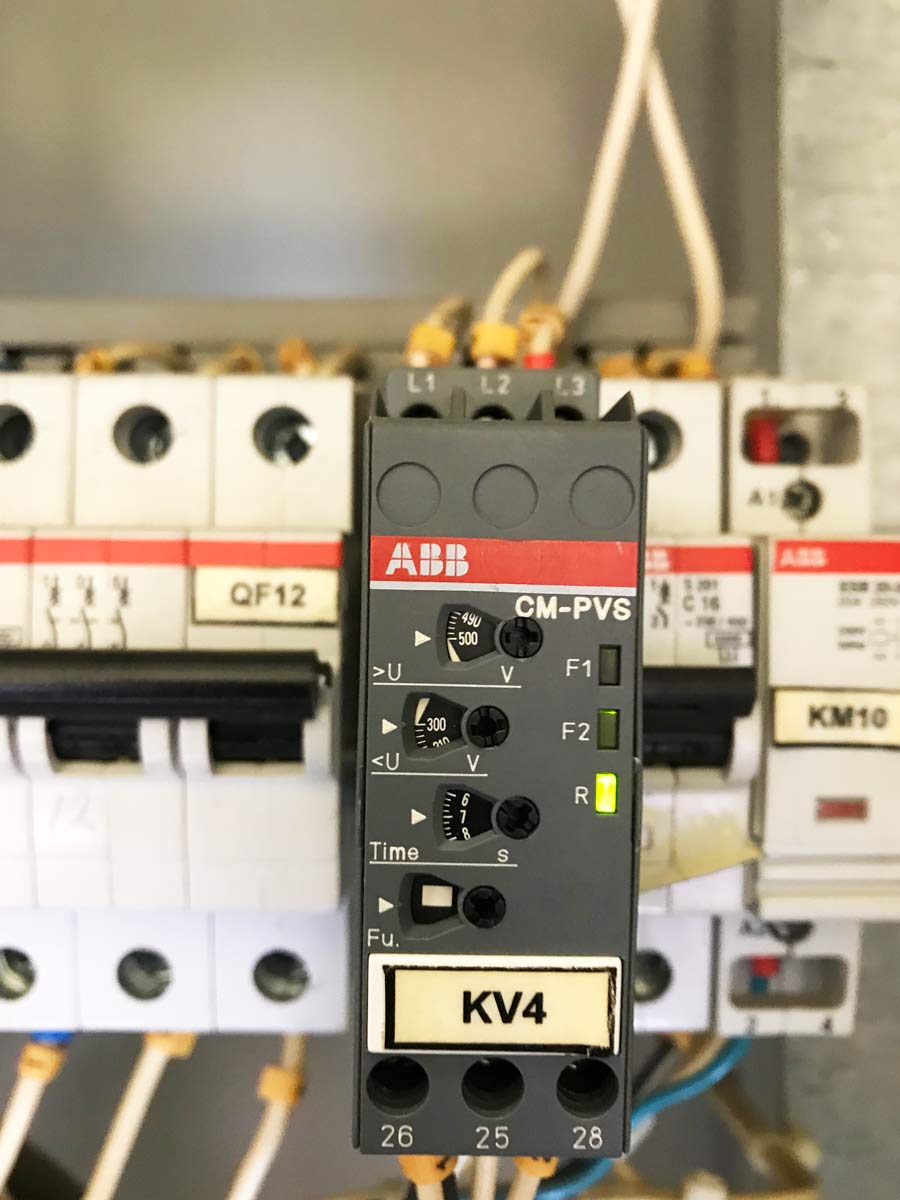

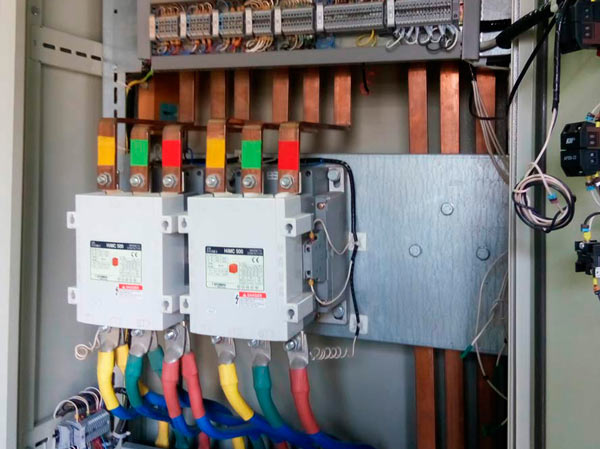

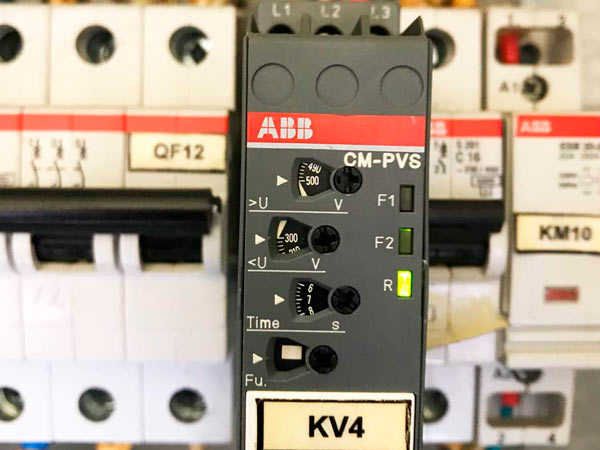

    5. замеряется напряжение, при котором срабатывает реле контроля фаз;
    6. проверяется время переключения между вводами;
    7. замеряется временная задержка отключения основного ввода;
    8. проверяется работоспособность выключателей, коммутационных цепей и элементов релейной аппаратуры.

    По окончании работ оформляются протокол наладки и протокол испытаний АВР, гарантирующие качество проведенных работ.
