Сопротивление петли
Измеряем суммарное сопротивление фазного и нулевого проводников защитного контура.
Проверка автоматического отключения
Замер петли фаза-нуль
Измерим полное сопротивление петли на удалённой точке линии, рассчитаем ожидаемый ток короткого замыкания и проверим работу аппарата защиты.
- Расчёт ожидаемого тока КЗ
- Проверка отсечки автомата
по запросу
Стоимость зависит от количества линий, щитов и точек измерения
Удалённая точка
Измерение выполняется на наиболее удалённом участке проверяемой линии
Zпетли → Iкз
По сопротивлению рассчитывается возможный ток короткого замыкания

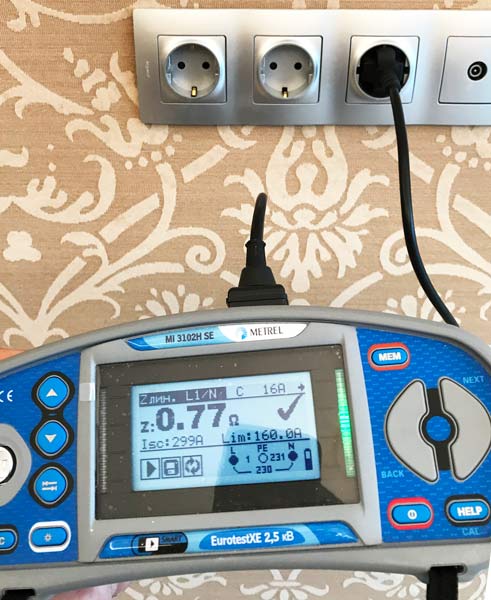

0,77 Ом → 299 А
Пример результата измерения прибором METREL MI3102H SE
Параметры защитной цепи
Что оценивает замер петли «фаза-нуль»
Испытание показывает, будет ли ток короткого замыкания достаточным для своевременного отключения повреждённой линии автоматическим выключателем.
Ожидаемый ток КЗ
Прибор рассчитывает ток, который возникнет при коротком замыкании на линии.
Уставка защиты
Сопоставляем расчётный ток с характеристикой и токовой отсечкой автомата.
Состояние соединений
Повышенное значение может указывать на протяжённость линии или ухудшение переходных контактов.
Измерение петли «фаза-нуль»
Назначение испытания, расчёт тока КЗ, периодичность и применяемые приборы
Полное сопротивление контура («петли фаза-нуль») характеризует цепь, по которой проходит ток однофазного короткого замыкания. Измерение выполняют на электрически удалённых точках линии, затем рассчитывают ожидаемый ток КЗ и сопоставляют его с времятоковой характеристикой установленного защитного аппарата. Проверка оценивает условия автоматического отключения линии, но не заменяет прогрузку самого выключателя.
Особенности защитной меры для TT разобраны в статье «Петля фаза-нуль в системе TT».
Со временем сопротивление может увеличиваться из-за ухудшения переходных контактов. Поэтому измерение включают в программу проверок с учётом назначения электроустановки, условий эксплуатации, технической документации и предыдущих результатов; единого календарного интервала для всех объектов нет.
Так как при увеличении сопротивления петли фаза ноль, уменьшается возможный ток короткого замыкания, и как следствие аппарат защиты может не отключить поврежденную линию. Своевременное проведение проверки позволит предотвратить возникновение нештатных ситуаций и перегрев проводников.
На иллюстрации показан результат прибора METREL MI3102H SE: 0,77 Ом и расчётный ток КЗ 299 А. Итоговый вывод делают по точной характеристике установленного автомата и требуемому времени отключения, а не только по его категории и номиналу.
Периодичность проведения испытаний
Измерение выполняют при первичной проверке электроустановки, когда подтверждают условия автоматического отключения питания. При эксплуатации повторные проверки проводят по программе конкретного объекта — с учётом назначения установки, условий работы, технической документации и результатов предыдущих измерений.
Единого срока «раз в три года» для всех объектов нет. Общие требования к проверке низковольтной электроустановки приведены в ГОСТ Р 50571.16-2019, а требования к аппаратуре для измерения полного сопротивления контура — в ГОСТ IEC 61557-3-2013. Актуальные карточки документов собраны в нормативной базе по испытаниям.
Кто проводит замер петли фаза ноль
Работы выполняют специалисты зарегистрированной электроизмерительной лаборатории в пределах перечня разрешённых испытаний. Сведения о регистрации и области работ размещены на странице «Лицензии и сертификаты».

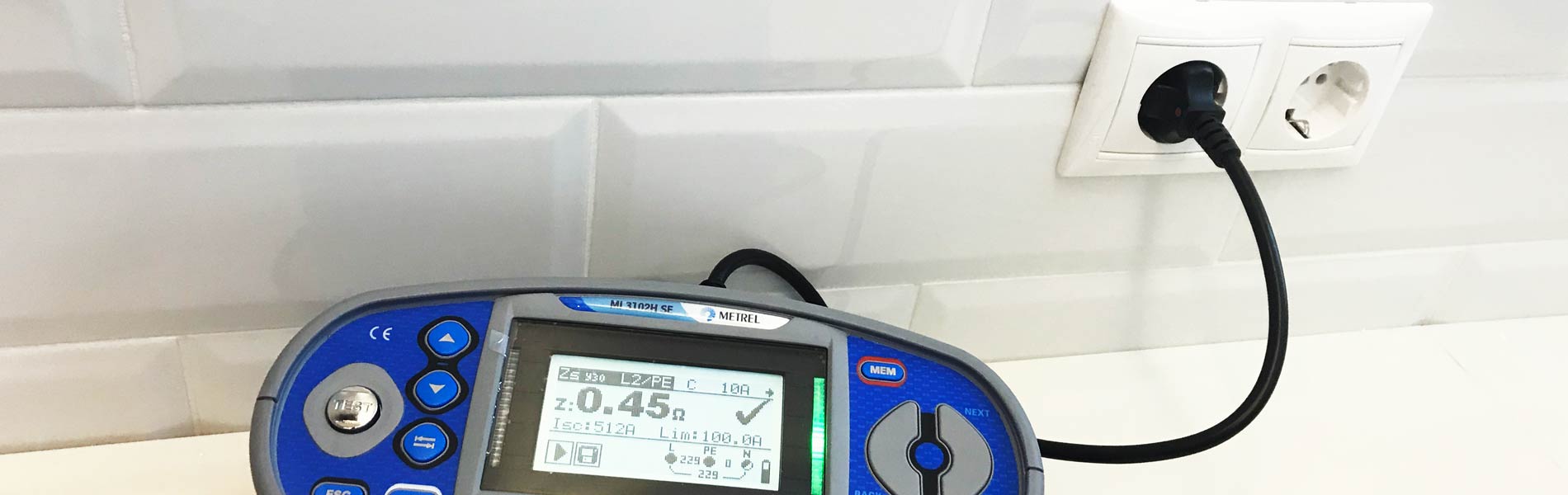

Какими приборами производятся измерения
Современный измеритель формирует контролируемый измерительный режим, определяет полное сопротивление контура и рассчитывает ожидаемый ток короткого замыкания. Прибор должен соответствовать требованиям, применимым к этому виду измерений, и иметь действующую поверку.
В нашей компании есть все необходимое оборудование, которое позволяет быстро и качественно провести проверку.
Порядок измерения
Как проверяется петля «фаза-нуль»
-
01
Выбираем точку
Определяем наиболее удалённый участок линии, где ожидается минимальный ток КЗ.
-
02
Подключаем прибор
Измеритель подключается к фазному и нулевому проводникам проверяемой цепи.
-
03
Выполняем замер
Прибор создаёт контролируемый испытательный режим и определяет сопротивление петли.
-
04
Проверяем защиту
Рассчитываем возможный ток КЗ и сравниваем его с отсечкой автоматического выключателя.
Результат проверки
Какие данные получает заказчик
Фактическое значение полного сопротивления петли «фаза-нуль».
Ожидаемое значение тока короткого замыкания в проверенной точке.
Вывод о достаточности тока для срабатывания установленного аппарата защиты.
Основания для проверки автомата, сечения линии и качества соединений.
Нужно проверить автоматическое отключение?
Измерим петлю и рассчитаем возможный ток КЗ
Сообщите адрес, количество линий, типы автоматов и доступность щитов — инженер уточнит объём измерений и рассчитает стоимость.
