Диагностика кабельной линии в коттеджном посёлке: выявлена неподключённая линия
Два специалиста примерно за два часа измерили сопротивление изоляции и выполнили рефлектометрию кабелей со стороны подстанции и дома. Сравнение сечений, длины и показаний выявило две разные линии: повреждений на кабеле от дома не обнаружили, но он не был подключён к рубильнику.
О проекте
В коттеджном посёлке по Новорижскому направлению специалисты проверили предполагаемое повреждение подземной кабельной линии между подстанцией и жилым домом. Измерения с двух сторон показали разные сечения, сопротивление изоляции и длину трассы. Это позволило установить, что проверялись два разных кабеля: на фактической линии от дома повреждений не выявили, но она не была подключена к рубильнику.
Замыкание при включении рубильника указало на возможное повреждение кабеля
По информации заказчика, при включении рубильника произошло замыкание, а на ножах появились следы подгорания. Предполагалось, что повреждена проложенная в земле линия АПвБбШп 4×240 от низковольтной секции подстанции до жилого дома.
Задача специалистов состояла в том, чтобы проверить состояние кабеля с доступных сторон и определить, действительно ли речь идёт об одной линии.
Четыре шага, которые выявили несоответствие линий
Измерение у подстанции

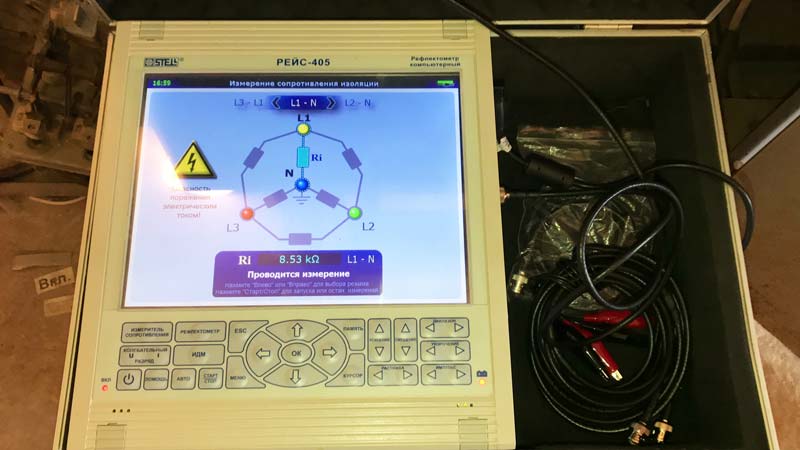

Сопротивление изоляции кабеля 4×240, отходящего от подстанции, оказалось менее 0,5 МОм.
Проверка со стороны дома
Получено около 700 МОм. Одновременно выяснилось, что в дом заведён кабель другого сечения — 4×150.
Рефлектометрия от дома
Прибор показал приблизительную длину 233 м. Признаков повреждения на этой линии не отображалось.
Рефлектометрия от подстанции

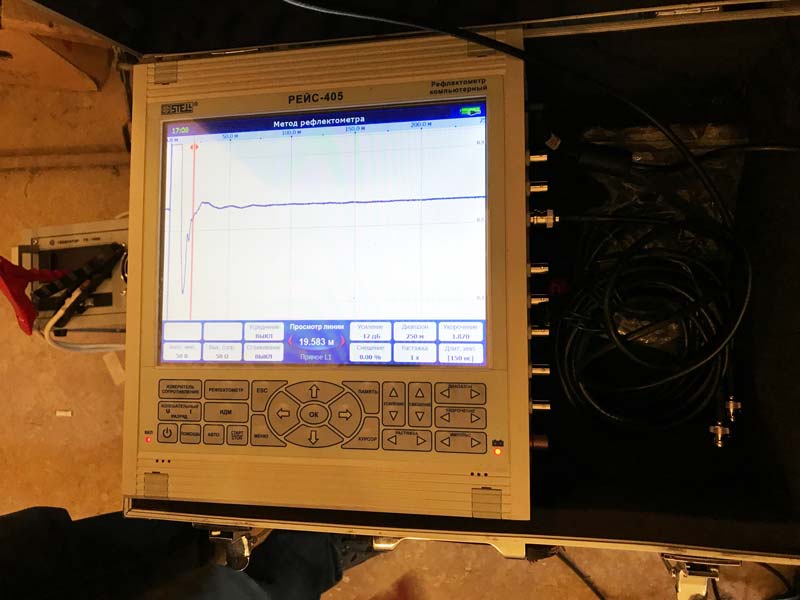

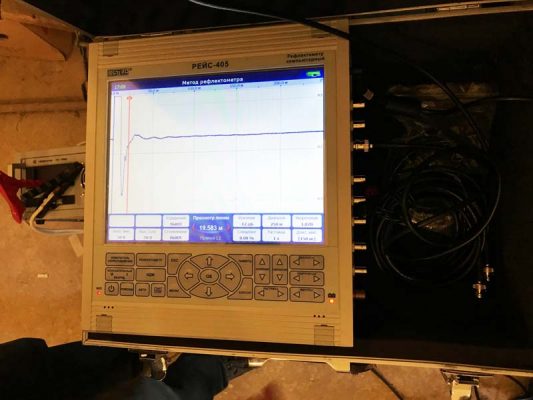

Получена другая длина — около 245 м — и указание на повреждение примерно в 19 м от подстанции.
Со стороны подстанции и дома измерялись разные кабели
Сразу несколько параметров не совпали. Поэтому показание о повреждении примерно в 19 м относится к кабелю со стороны подстанции и не может быть перенесено на линию, идущую от жилого дома.
Кабель от дома не был подключён к рубильнику
Неразделанный конец линии от жилого дома находился в подвале под подстанцией. Из-за недостаточной длины кабель не был подключён к рубильнику. Повреждений именно на этой линии диагностика не показала.
Оборудование, использованное на объекте
Измерения и рефлектометрическая проверка
Диагностика отделила предполагаемое повреждение от фактической линии дома
За два часа специалисты сопоставили результаты измерений с обеих сторон, установили, что проверяются разные кабели, и нашли неразделанный конец линии от дома в подвале под подстанцией. Повреждений на этой линии не выявлено — она не была подключена к рубильнику.
