Объект № 20: реконструкция ВРУ в центре Москвы
В центре Москвы реконструировали ВРУ: спроектировали и собрали четыре новые панели, демонтировали старое оборудование и подключили существующие отходящие линии через клеммники на DIN-рейке.
О проекте
В центре Москвы реконструировали устаревшее вводно-распределительное устройство: спроектировали решение на четыре панели, демонтировали существующее оборудование, собрали и установили новые панели, затем подключили к ним отходящие линии.
Заменить неудобное в обслуживании распределительное оборудование
До реконструкции вместо автоматических выключателей на объекте применялись плавкие вставки и пробки, размещённые в небольших коробках из ПВХ. Такое исполнение затрудняло обслуживание электрощитовой.
Для обновления ВРУ разработали проект на четыре панели. Новое оборудование требовалось собрать, установить на объекте и подключить к существующим отходящим линиям.
Оборудование размещалось в небольших ПВХ-коробках и было неудобно в обслуживании.
Панели собраны по проекту, установлены и подключены к отходящим линиям.
Реконструкция ВРУ в четыре последовательных этапа
Работы охватили весь заявленный цикл — от проектирования новой электрощитовой до монтажа панелей и подключения существующих линий.
- ПроектированиеРазработали решение новой электрощитовой на четыре панели.
- ДемонтажДемонтировали существующее электрооборудование.
- СборкаСобрали новые панели в соответствии с проектом.
- МонтажУстановили панели и подключили отходящие линии.
Подключение линий, заведённых сверху без запаса длины
Большинство отходящих линий подходило сверху и было ранее отрезано практически без запаса. Это стало ключевым ограничением при монтаже новых панелей.
В конструкции ВРУ предусмотрели клеммники на DIN-рейке. К ним подключили существующие отходящие линии.
Что было выполнено на объекте
Новая электрощитовая
Спроектировано решение ВРУ, состоящее из четырёх панелей.
Старое оборудование
Выполнен демонтаж существующего электрооборудования.
Новые панели
Панели собраны согласно проекту и смонтированы в электрощитовой.
Отходящие линии
Существующие линии подключены через клеммники на DIN-рейке.
Исходное состояние и монтаж нового ВРУ

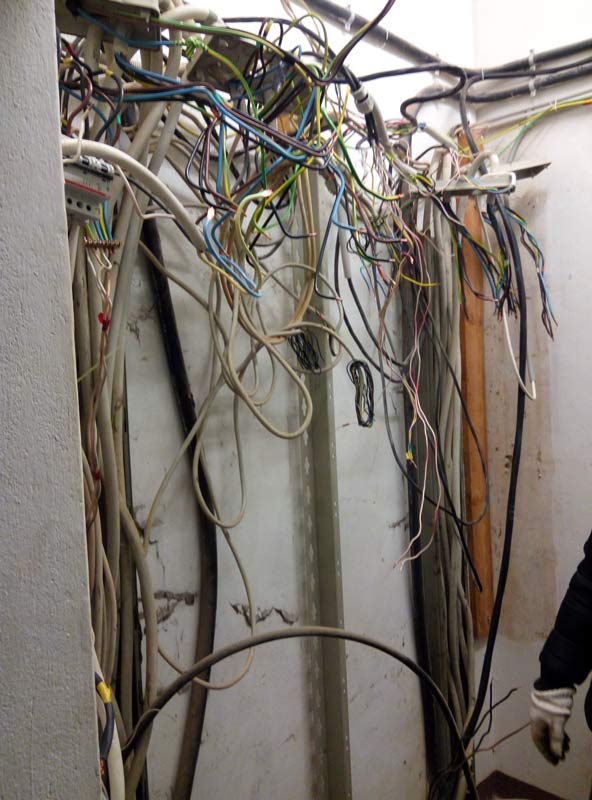

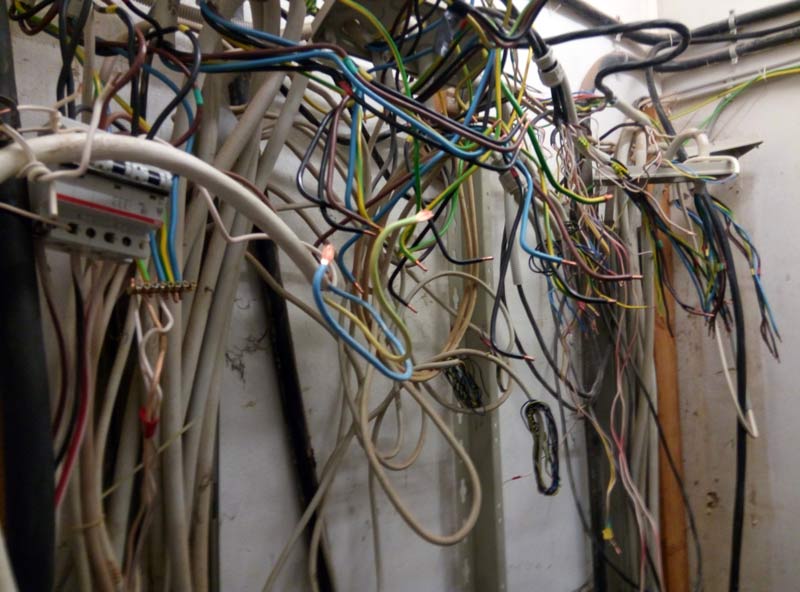

Исходное состояние электрощитовой

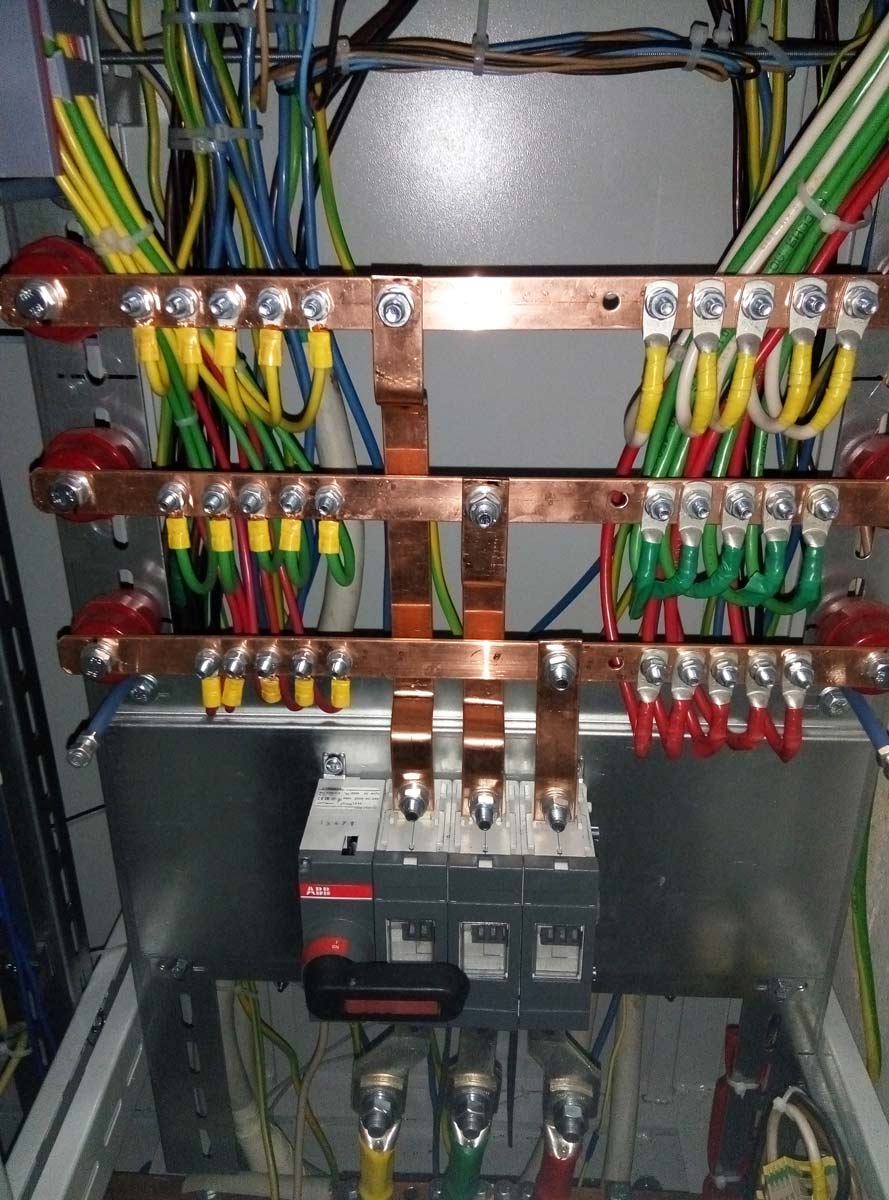

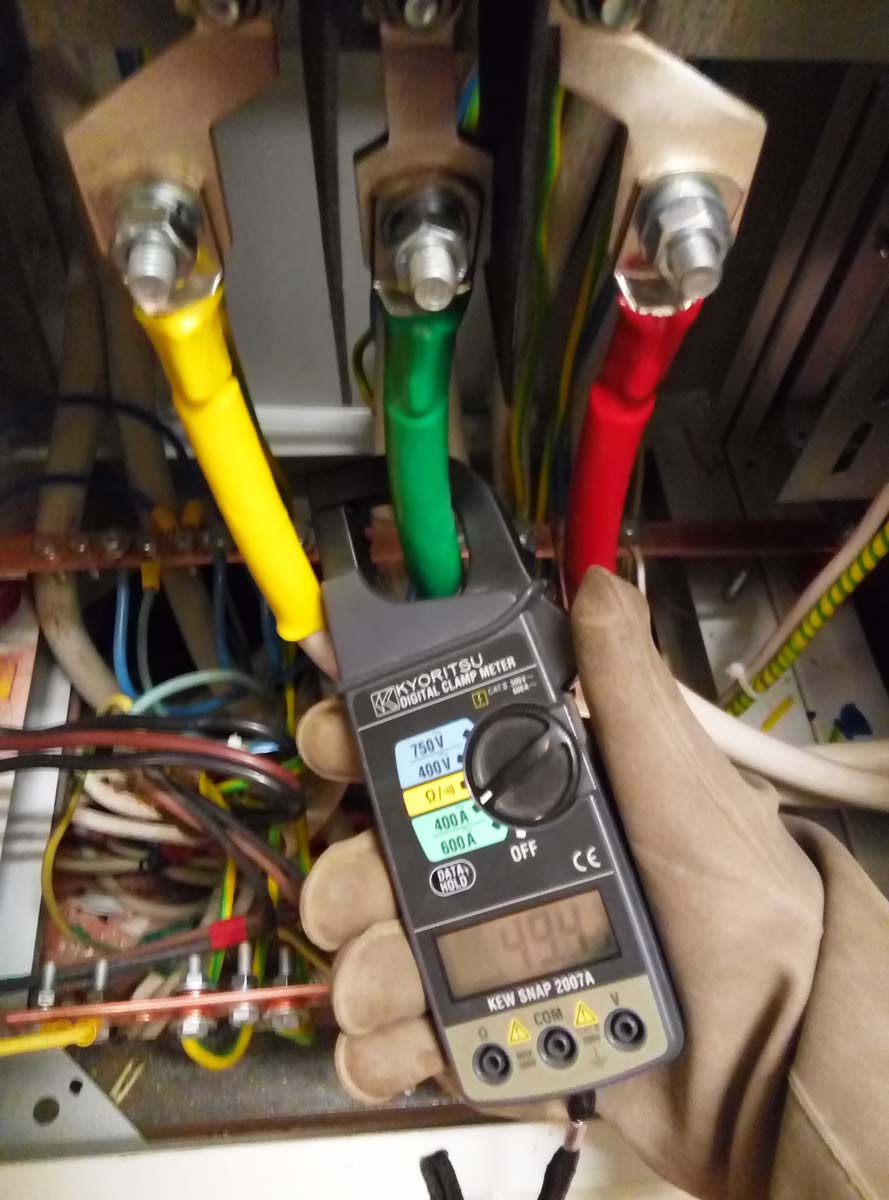

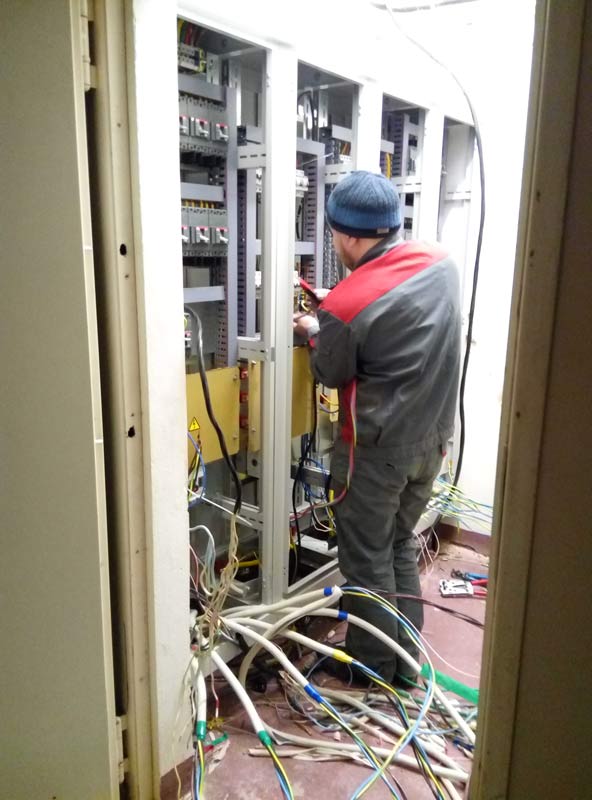

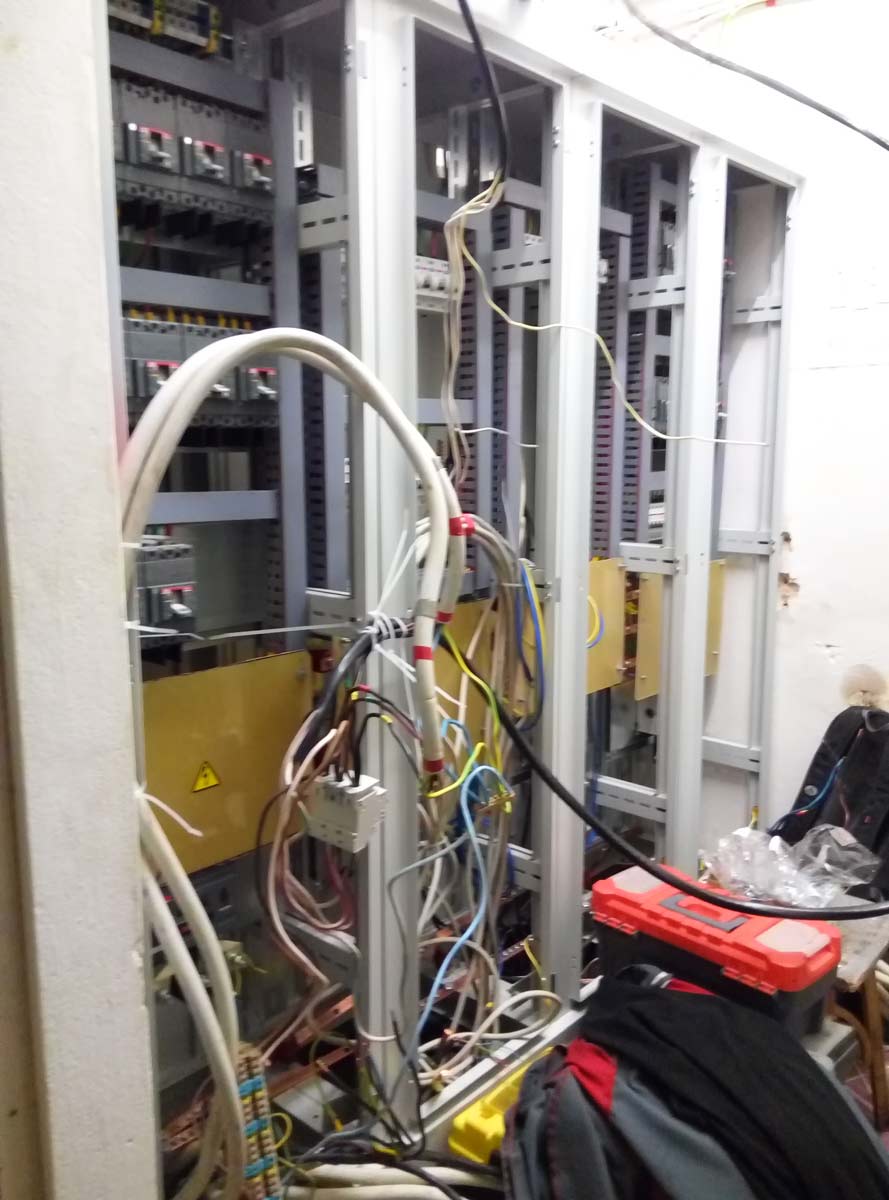

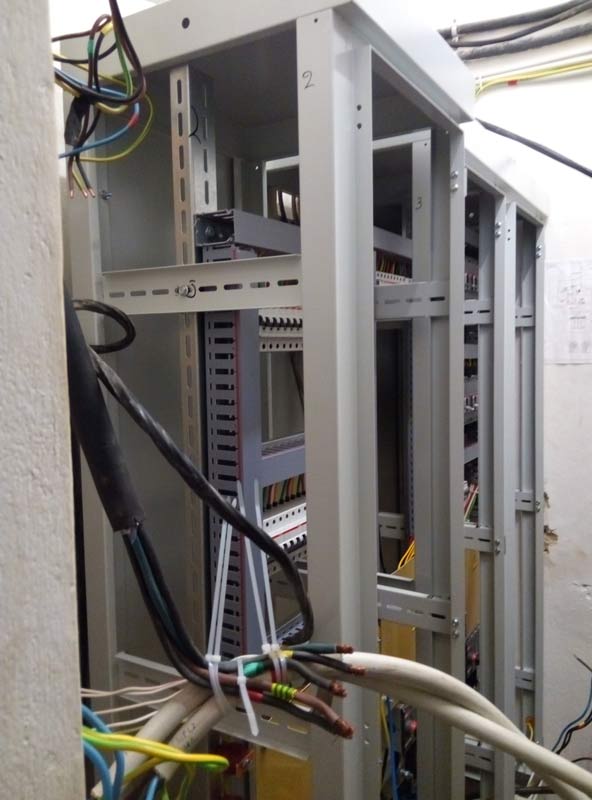

Сборка, монтаж и подключение новых панелей

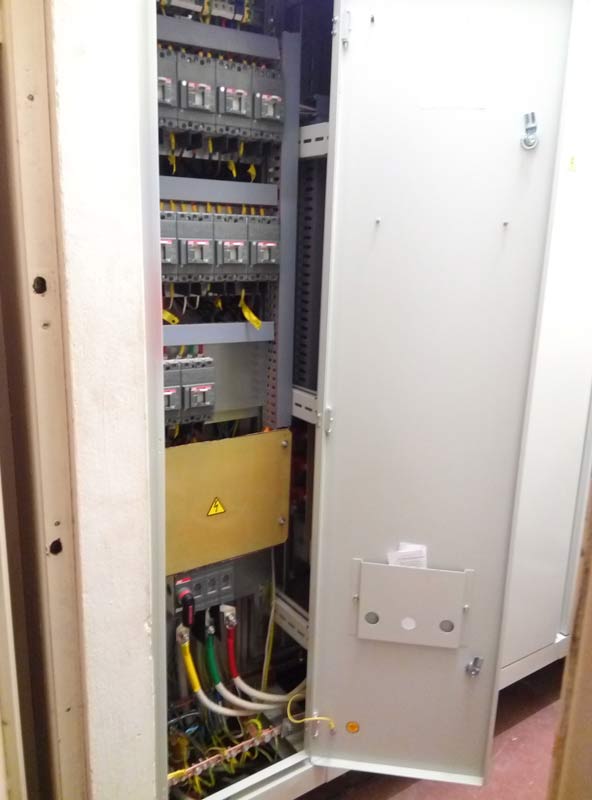

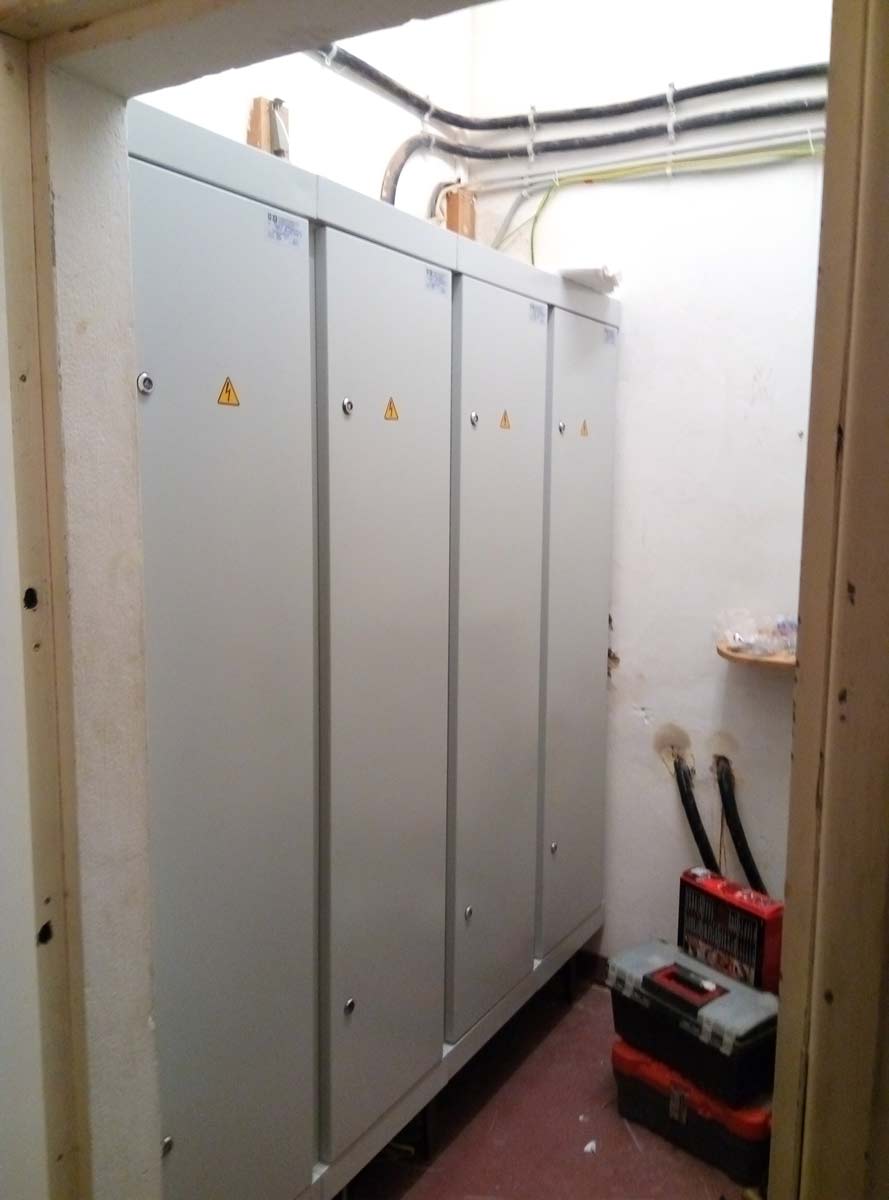

Четыре новые панели установлены и подключены
Существующее электрооборудование демонтировано, панели нового ВРУ собраны по проекту и смонтированы в электрощитовой. Отходящие линии, заведённые сверху без запаса длины, подключены через предусмотренные клеммники на DIN-рейке.
