Испытание силовых высоковольтных трансформаторов

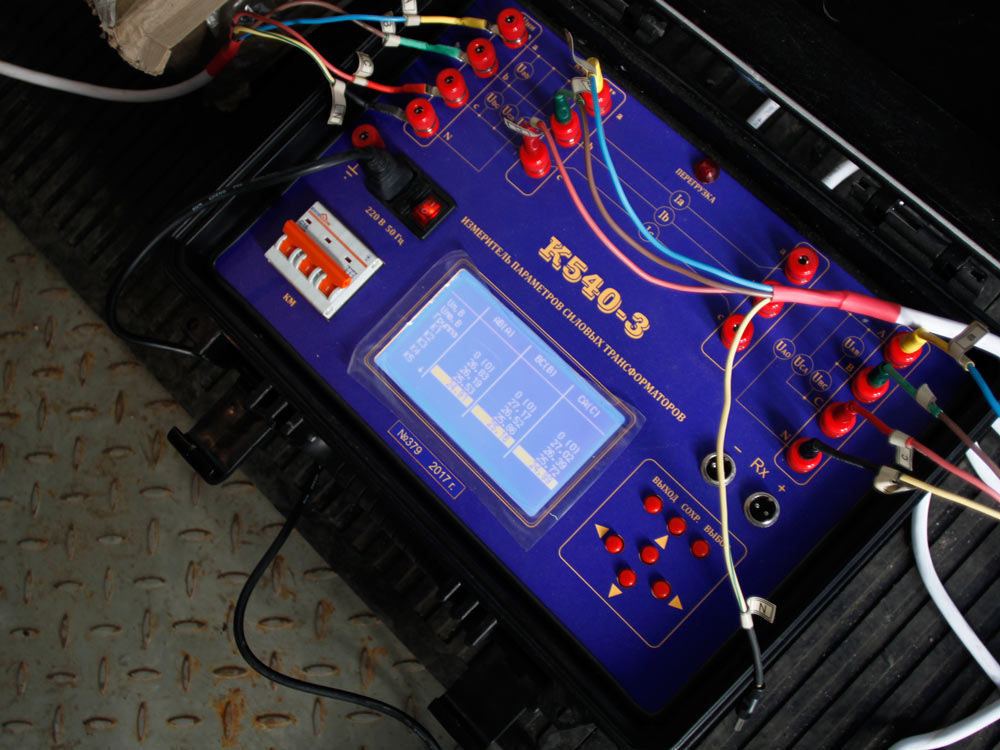

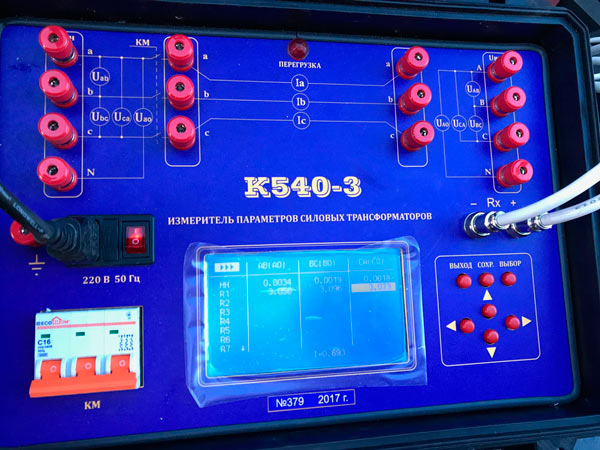

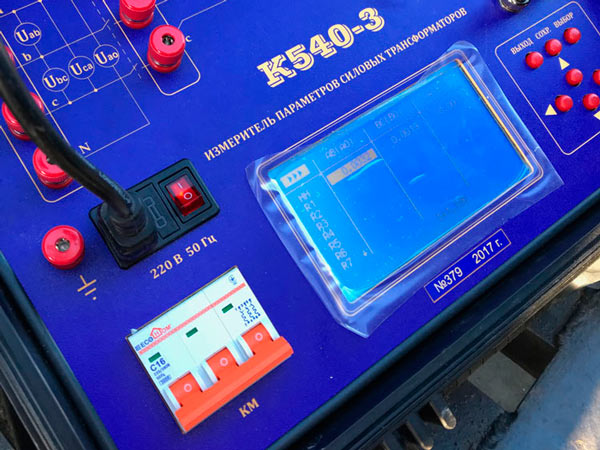

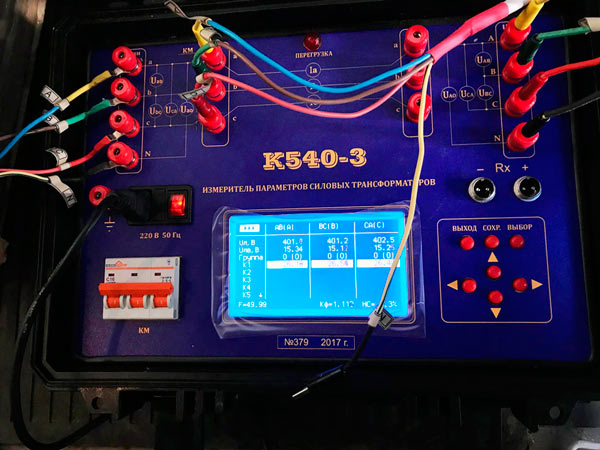

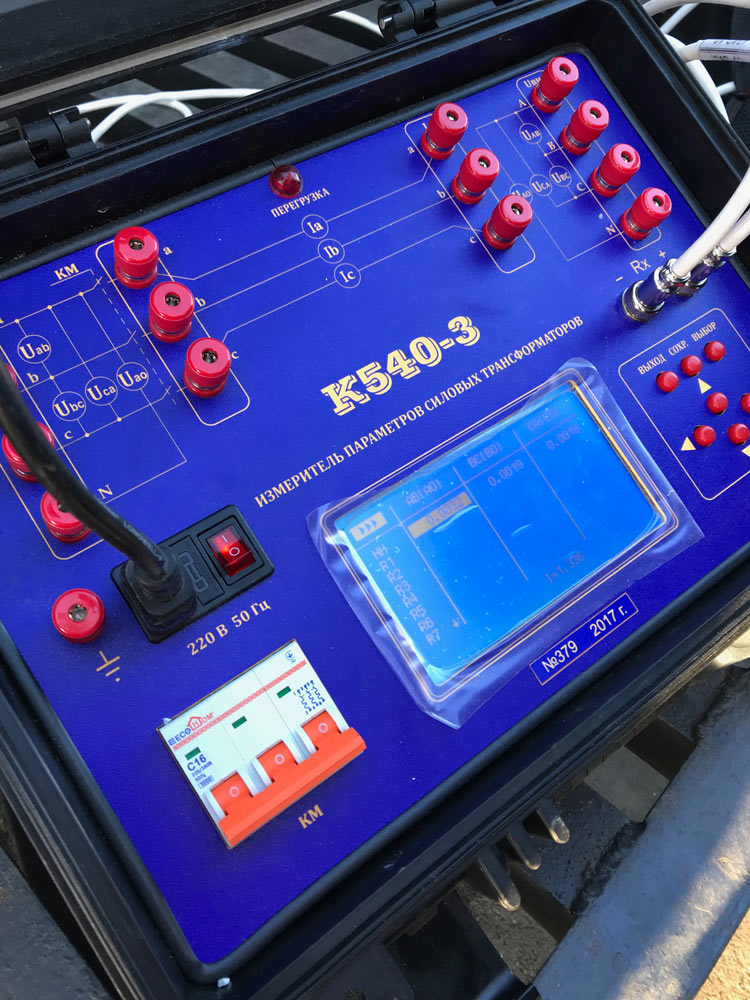

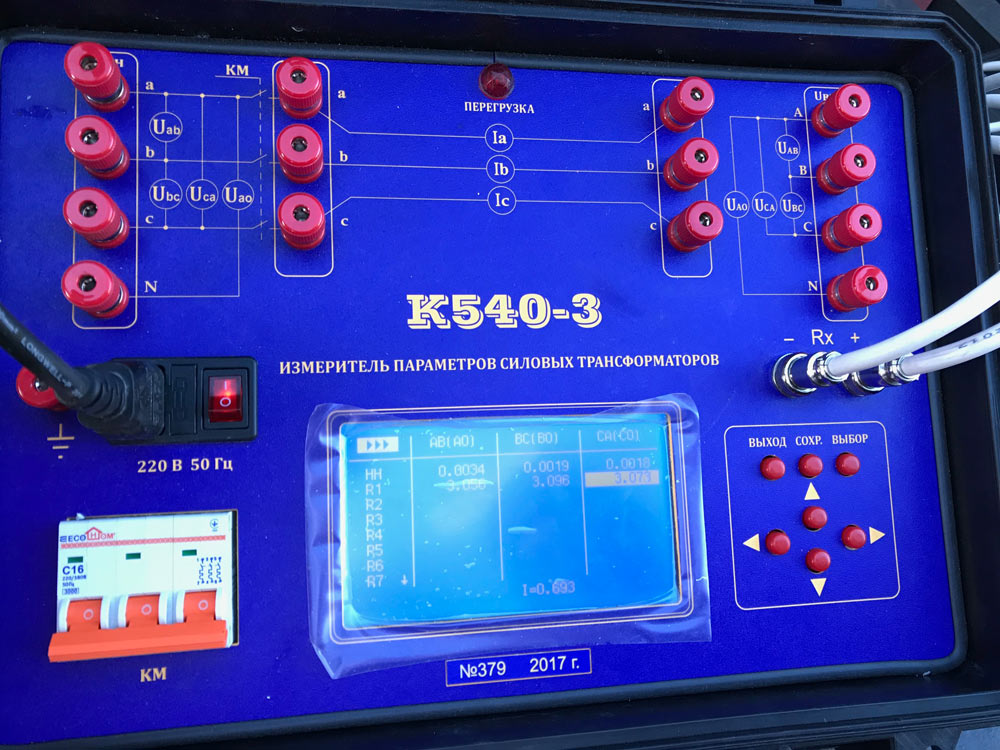

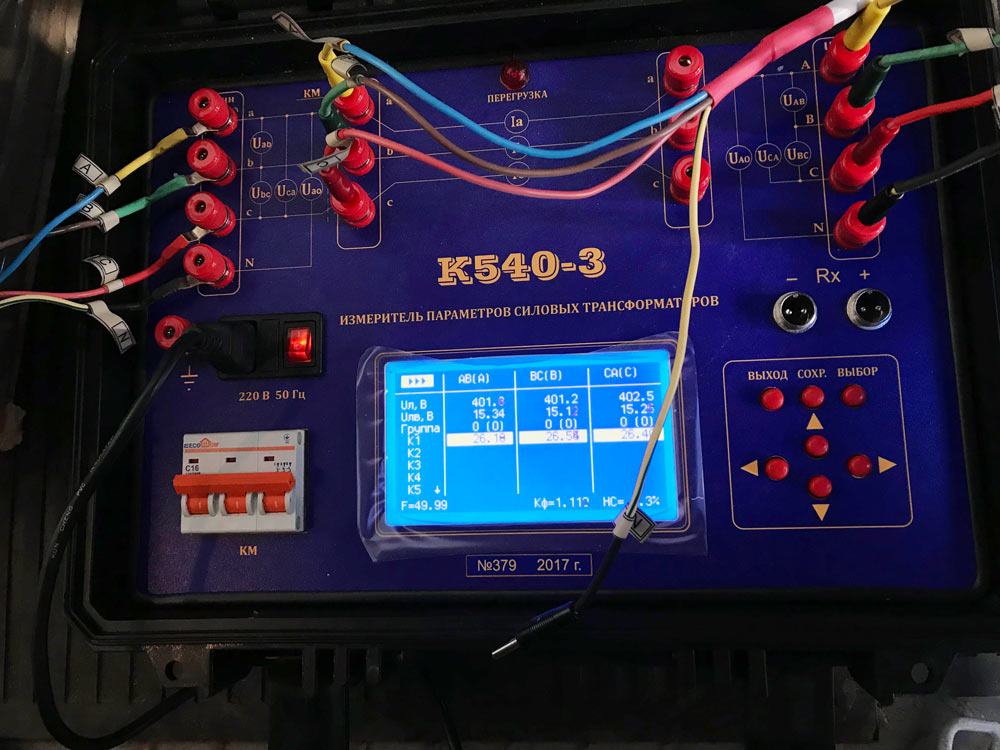

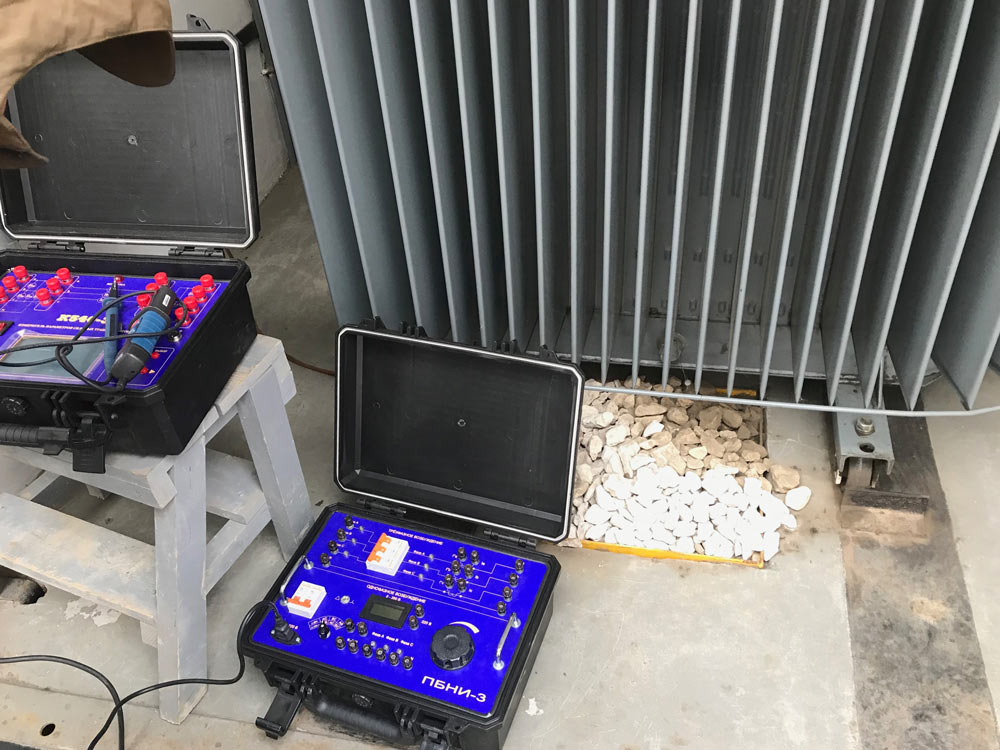

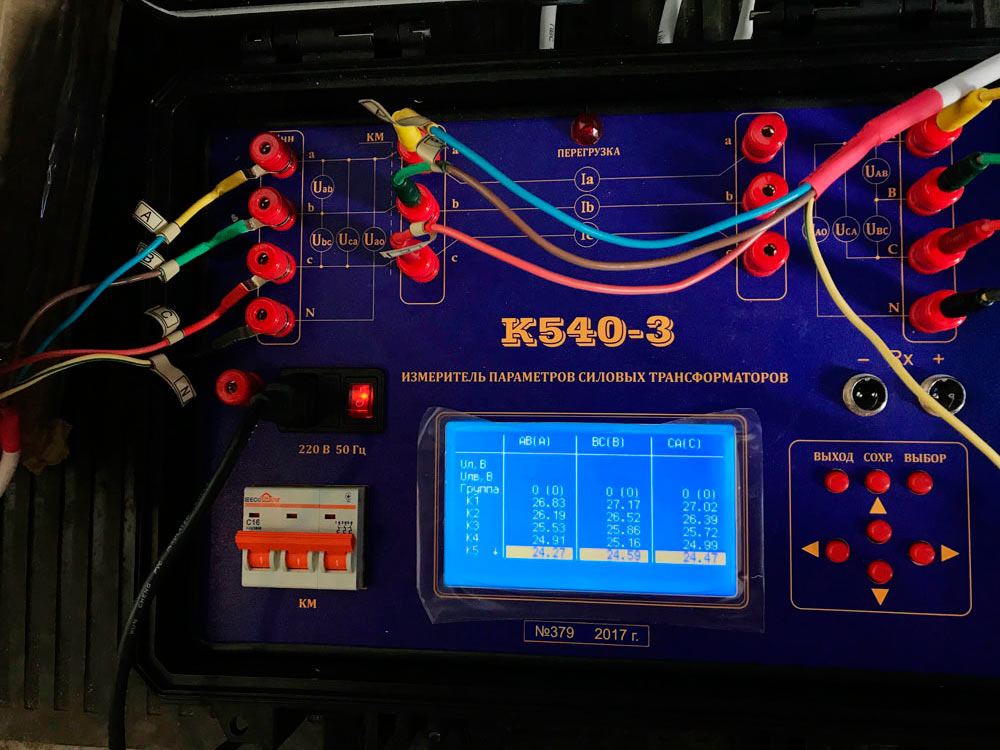

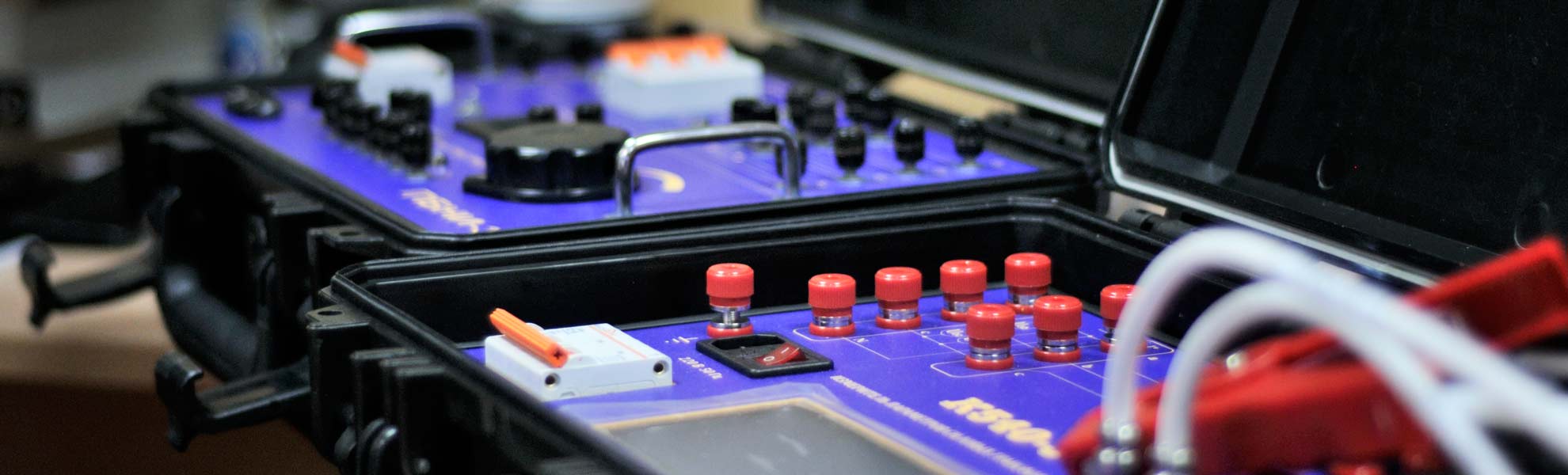

Наша электролаборатория проводит комплексные работы по испытанию силовых высоковольтных трансформаторов всех схем и групп соединения в соответствии с ГОСТ 3484.1 на территории Москвы и Московской области, возможен выезд в регионы. По результатам работ выдаем полный отчет и рекомендации. В своей работе используем : “Измеритель параметров силовых трансформаторов К540-3 и ПБНИ-3”. Которые позволяют выполнить следующие измерения :

1. Измерение потерь холостого хода и короткого замыкания трансформаторов при номинальном возбуждении трёхфазным напряжении от 0 до 400 В при токах до 30А;
2. Измерение потерь холостого хода при понижении однофазном возбуждении обмоток напряжением до 400 В при токах до 1А;
3. Измерение коэффициента трансформации при трёхфазном и однофазном возбуждении трансформатора;
4. Определение группы соединения обмоток трёхфазных трансформаторов и полярности выводов однофазных трансформаторов.
5. Измерение сопротивления обмоток трансформаторов постоянному току;
6. Измерение тока и потерь короткого замыкания;
7. Контроль несимметричности, несинусоидальности и частоты напряжения возбуждения;
8. Прочие, необходимые испытания.

Также наша электроизмерительная лаборатория производит испытание высоковольтных кабелей

Стоимость работ

Силовые трансформаторы: испытания, проверка, стандартные процедуры при осуществлении техобслуживания.

Транспортировка энергии на дальние расстояния невозможна без использования принципа трансформации, поскольку между источником и конечным потребителем могут насчитываться тысячи километров. Чем больше это расстояние, тем более велика вероятность потерь. Для их минимизации устраивают специальные подстанции, оборудованные силовыми трансформаторами.

Силовые трансформаторы: что они собой представляют?

Самые простые используются даже в быту. Фактически они передают энергию между контурами при помощи магнитной индукции. При этом меняются значения напряжения. Силовые трансформаторы имеют более сложную конструкцию. Они достаточно громоздки и могут ранжироваться следующим образом:

• по количеству фаз;
• по количеству обмоток;
• по назначению;
• по месту установки;
• по виду соединения обмоток;
• по способу охлаждения.

Определенная модель такого оборудования подбирается в соответствии с задачами, которые оно будет выполнять. В расчет также берутся климатические условия местности.

При помощи силовых трансформаторов происходит перераспределение и дальнейшая передача энергии. Количество подстанций, а также используемое оборудование рассчитывается исходя из длины цепи электроэнергетической системы от источника до конечных пользователей.

Для снижения потерь в линиях электропередач первые в цепочке трансформаторы являются повышающими. Конечному же потребителю требуются пониженные значения напряжения, поэтому последние в цепочке трансформаторы понижают его до нормы. При этом на всем пути может быть достаточно большое количество подстанций с подобным оборудованием.

Обязанности силового трансформатора

Силовые трансформаторы сами по себе – довольно дорогое оборудование. Кроме того, от их бесперебойной работы зависит «здоровье» всей цепочки энергопередачи. Для того, чтобы эксплуатация происходила без сбоев, необходимо периодическое техническое обслуживание

Основными требованиями к работе силового трансформатора можно считать следующие:

• поддержание надежности и стабильности электроснабжения. Это может достигаться настройкой четкого режима работы и обеспечением всех необходимых надзорных мер в сфере обеспечения безопасной эксплуатации;
• минимизация потерь. Тут важно соблюдение графика нагрузок и устранение холостого хода;
• пожаробезопасность. Для обеспечения высокой степени защиты необходимо соблюдать нормы и правила эксплуатации. При этом сама конструкция трансформатора должна предусматривать некоторые виды защиты от различных повреждений и режимов работы, не предусмотренных нормами.

Повреждения при эксплуатации трансформатора могут быть вызваны:

• нарушениями эксплуатационных норм и правил;
• экстремальными режимами нагрузки и работы;
• старением изоляционного слоя обмоток;
• ошибками монтажа или ремонта;
• заводскими дефектами.

Для своевременного выявления поломок проводятся испытания. Подобные работы осуществляются не только периодически в соответствии с планом технического обслуживания, а также при первичной установке оборудования и его подключении.

Нормативы по эксплуатации, техническому обслуживанию и испытаниям

Специалистам, обеспечивающим уход за силовыми трансформаторами, необходимо руководствоваться следующими нормативными документами:

• Приказ Министерства энергетики № 6 от 13.01.2003 г.;
• ПОТ Р М-016-2001;
• ПУЭ-6,ПУЭ-7;
• ПТЭЭП;
• РД 34.45-51.300-97;
• РД 16.363-87;
• «Сборник методических пособий по контролю состояния оборудования»;
• ГОСТ 12.3.019-80;
• ГОСТ 12.1.004-91;
• ГОСТ Р 12.1.019-2009;
• ГОСТ 12.3.002-2014;
• ГОСТ 1516.2-97;
• циркуляр №Ц-02-88(Э);
• ГОСТ Р 8.563-2009;
• «Инструкция по применению и испытанию средств защиты, используемых в электроустановках».

Кроме того, необходимо использовать документацию по оборудованию, предоставляемую на него заводом-изготовителем.

Подготовка к проведению испытаний

Все измерения осуществляются целым набором приборов. Использоваться могут как отдельные элементы, так и целые системы для комплексных работ. У нас на вооружении именно такие. Системы комплексных испытаний позволяют осуществлять работы более быстро, а делать измерения более качественно.

Поскольку все представленные работы требуют довольно основательной подготовки, мы регулярно обновляет наш приборный парк.

Специалисты, обеспечивающие все проводимые работы, должны соответствовать ряду требований – профильное, желательно высшее, образование, все необходимые допуски и разрешения, достаточный опыт для осуществления деятельности, актуальное обучение по соблюдению техники безопасности и охране труда. Непосредственный исполнитель, должен иметь не менее чем четвертую группу электробезопасности, а для остальных работников в составе группы допускается третья группа.

В нашей компании все специалисты имеют высшее образование, минимум 5-летний опыт работы. Мы регулярно следим за актуальностью допусков. Только такая серьезная компания, как наша, сможет обеспечить не только профессиональное и быстрое выполнение работ, но и полную безопасность их осуществления.

Методика первичного осмотра

На время работ все трансформаторные выводы должны быть закорочены и заземлены. Снимать их допускается только на время проведения конкретных испытаний.

Первоначально осуществляется наружный осмотр установки. Должна быть проверена целостность всех элементов, а также наличие пломб. Исследуется поверхность на выявление следов, свидетельствующих о подтекании масла или падении его уровня. Ориентироваться в данном случае следует на маслоуказатель. При этом нельзя подтягивать уплотняющие болты до тех пор, пока не будет проведена проверка на герметичность.

Замеры необходимо проводить не ранее, чем через 12 часов после того, как емкость трансформатора будет залита маслом. Все испытания чаще всего довольно длительны по времени. В некоторых случая измерения могут осуществляться только спустя несколько десятков часов после остановки оборудования. Такие временные рамки – мера вынужденная, диктуемая действующими нормативными документами.

Проверка и испытания

Испытание трансформатора проводится в несколько этапов:

• проводятся замеры сопротивления обмоток и изоляции;
• проверяется коэффициент трансформации, соединение обмоток по группам;
• испытывается маслоплотность при соблюдении определенных условий;
• тестируются работа переключателей;
• анализируются пробы масла. Взятые пробы предварительно должны отстояться в течение 20 часов для оборудования 110-150кВ, 30 часов – для приборов от 220кВ. Должен соблюдаться температурный режим отобранных проб, допускается не менее чем +5 °С;
• испытывается изоляция током повышенного напряжения промышленной частоты. При этом его источник должен быть внешним;
• проверяется соответствие фазировки;
• замеряется ток на холостом ходу. Производится это при том же напряжении, что указано в документации заводских испытаний. Отличие не должно превышать 10%;
• прочие испытания, обусловленные целью проверки.

Все работы должны осуществляться планомерно. Они занимают довольно длительное время. Все временные промежутки, указанные в нормативной документации, должны строжайше соблюдаться.

Указанный список является примерным, включает в себя стандартные процедуры для исправного оборудования. При выявлении нестыковок в работе, изменений с отклонениями от нормативов, неисправностей, могут потребоваться дополнительные проверки.

Зачастую только опытные специалисты могут с точностью определить, какие именно меры требуются в том или ином случае. Наши сотрудники имеют необходимый опыт и квалификацию для того, чтобы процедуры были выполнены качественно и оптимально быстро.

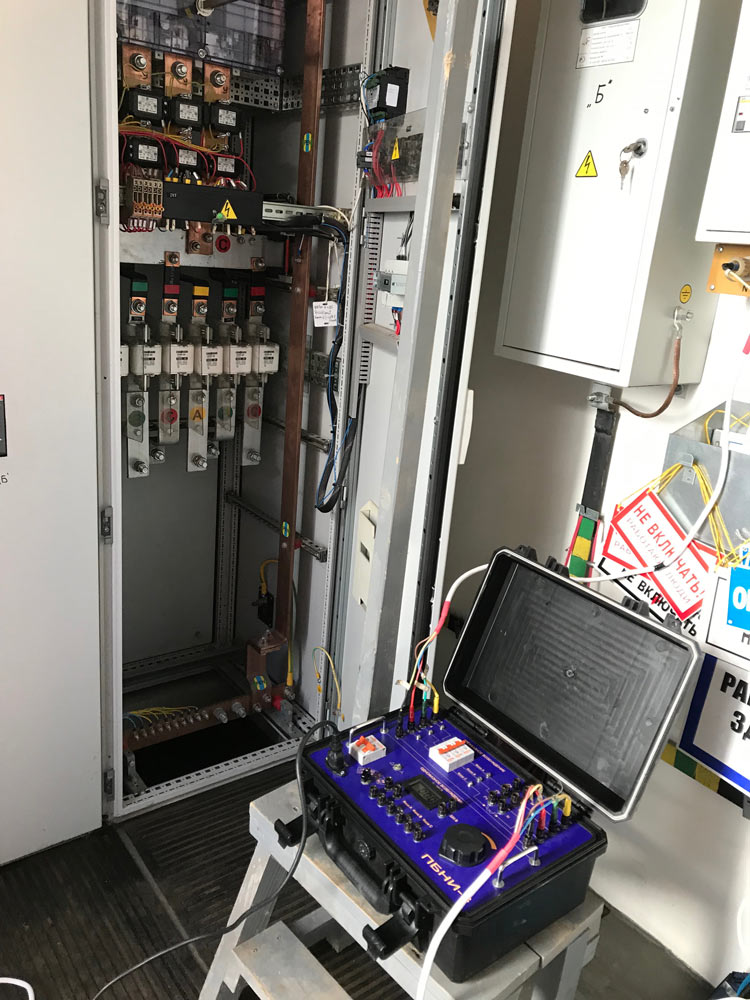

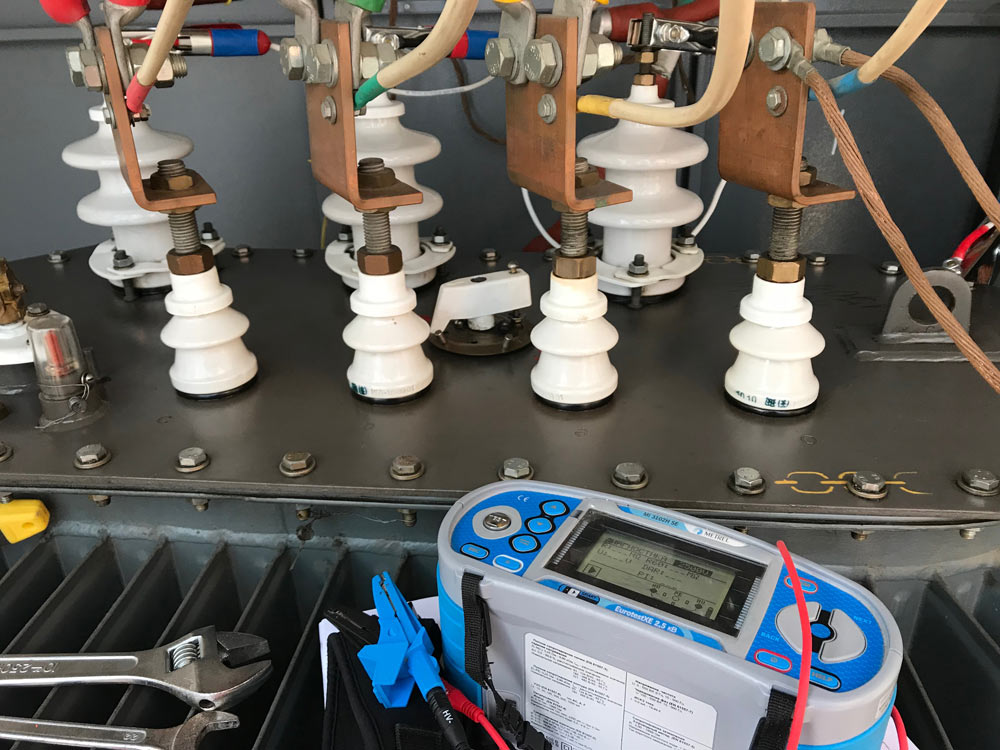

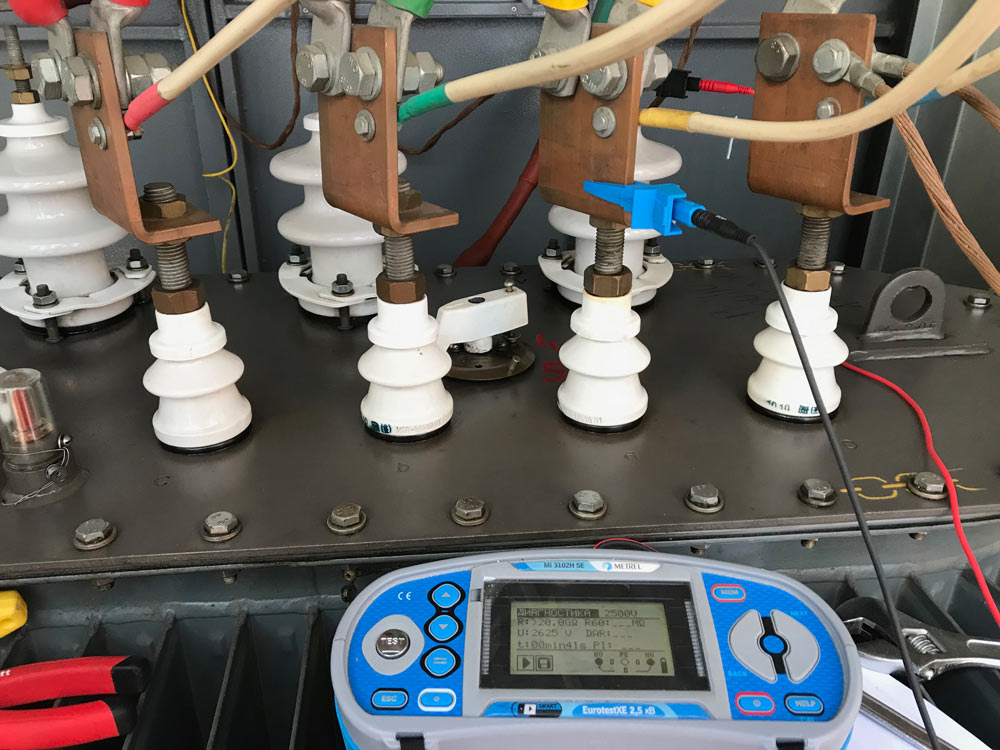

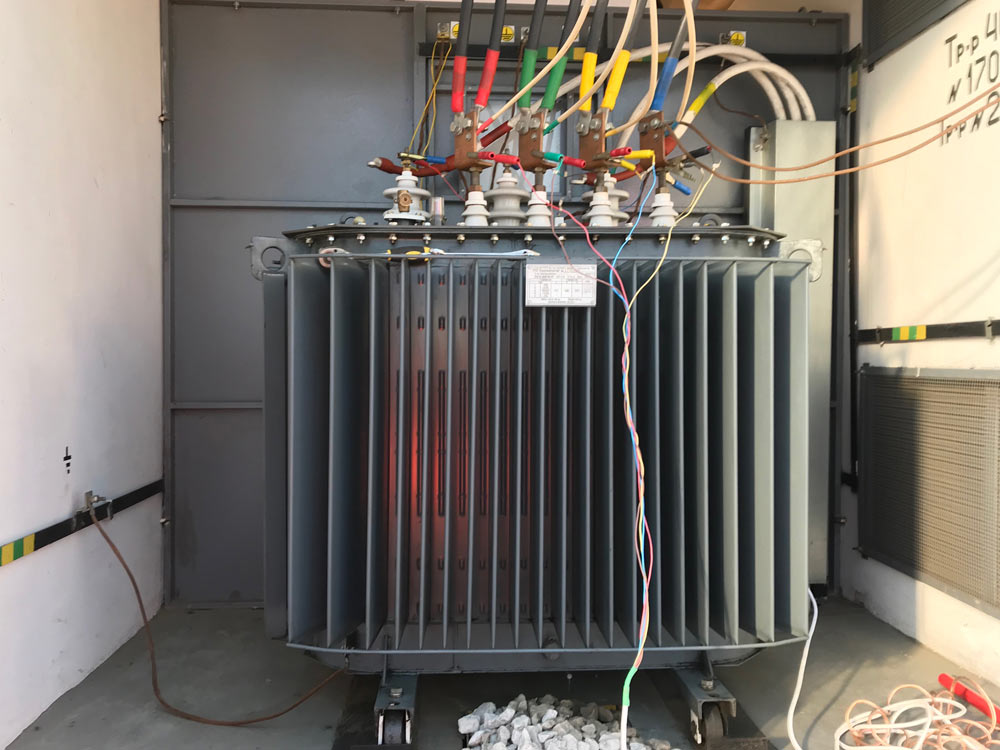

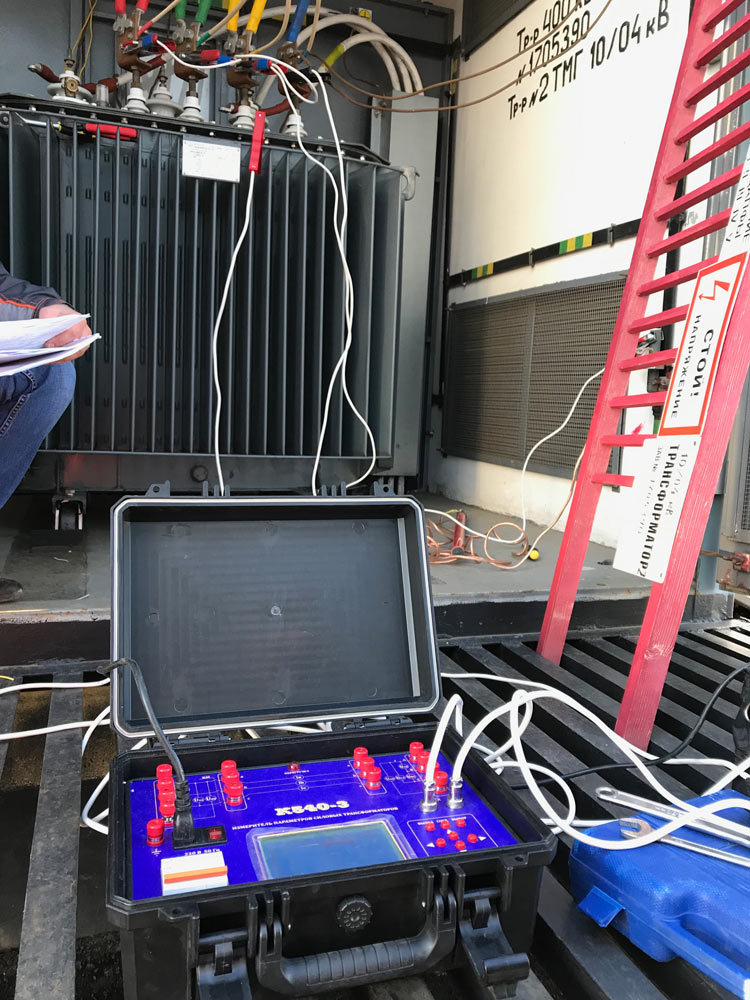

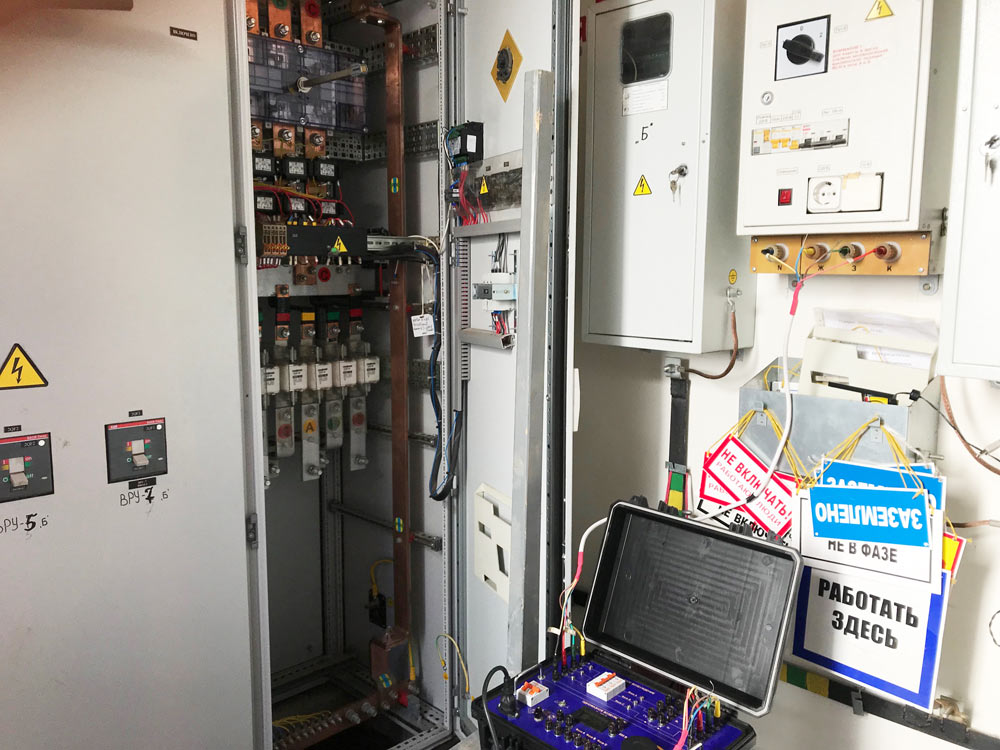

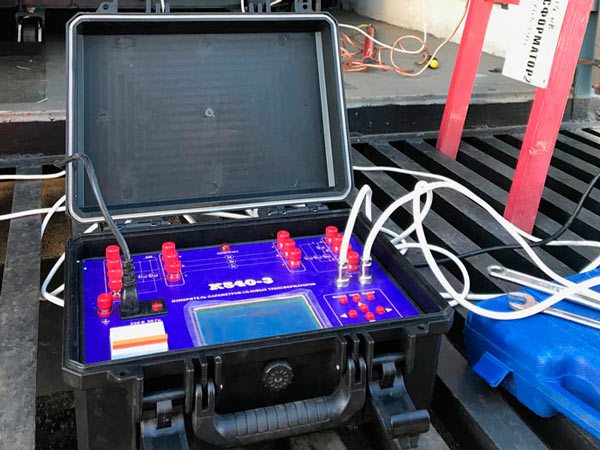

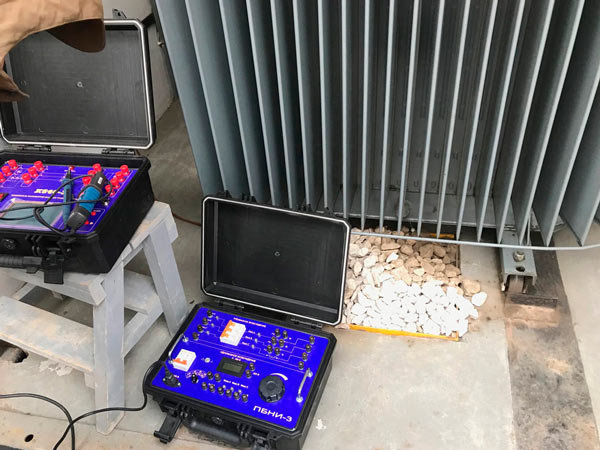

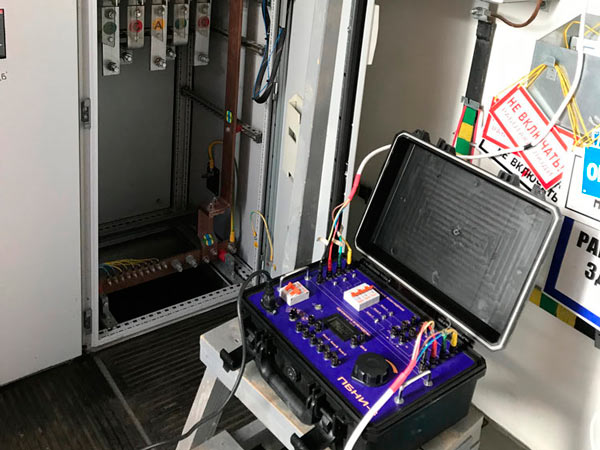

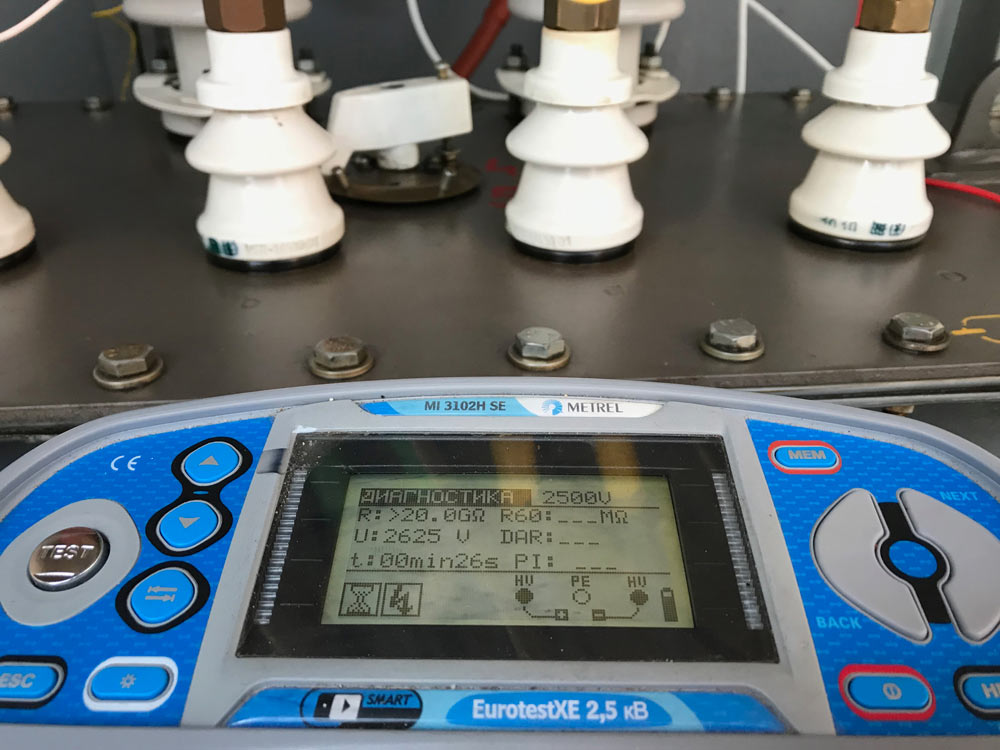

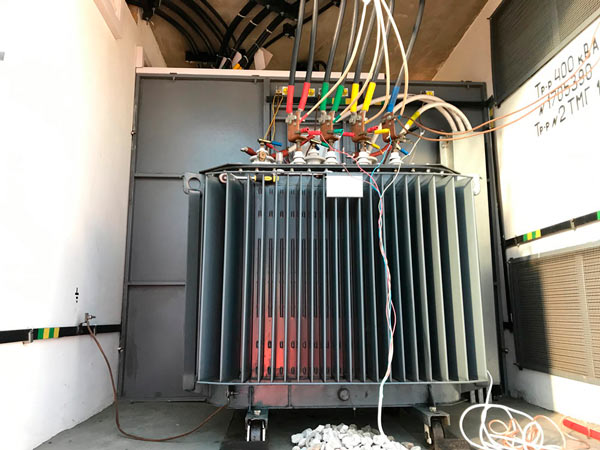

Фотографии с последних объектов :
