Автоматические выключатели представляют собой устройства, которые позволяют включать и отключать токи при нормальной работе сети, а также автоматически отключают ток при превышении его допустимого значения в течение определённого времени.
Одной из главных задач автоматического выключателя является мгновенное расцепление цепи при коротком замыкании. Кроме того, такие устройства должны отключать токи, значение которых не достигает значения тока КЗ, но превышает допустимое (разница между фактическим и номинальным током должна быть не менее 45%). При этом при небольших отклонениях значения тока от нормы время срабатывания автомата может достигать нескольких часов. Точные времятоковые характеристики автоматических выключателей приведены в ГОСТ Р 50345-99. Проверка автоматических выключателей проводится сразу после их монтажа в соответствии с ПУЭ 1.8.37.
Стоимость работ
№ 1
от 12000 рублей
- Минимальная стоимость выезда на проведение прогрузки(испытания) автоматических выключателей
При коротком замыкании выделяется количество тепла, которое несопоставимо с теплом, выделяющимся при нормальной работе сети. Как следствие, такая ситуация может стать причинной возгорания проводки, которое может привести к пожару. Этим же бедствием может обернуться длительное превышение током своего номинального значения (даже если ток не достигает уровня КЗ). При этом стоит помнить, что автоматические выключатели не предназначены для защиты человека от удара током (при таком явлении сила тока обычно даже не достигает номинального значения и уж точно несравнима с током короткого замыкания). Для защиты человека используются устройства защитного отключения.
Устройство автоматического выключателя
Автоматический выключатель реализует два механизма расцепления сети. Главный элемент теплового расцепителя – биметаллическая пластина. Это двухслойная деталь, каждый слой которой состоит из разных металлов. Металлы имеют различные коэффициенты термического расширения. При нагревании (причиной которого является превышение током допустимого значения) пластина деформируется, что приводит к расцеплению. Этот механизм срабатывает при относительно небольшом превышении током своего номинального значения (ток должен отличаться от номинала в 1,45 – 2 раза). При этом время срабатывания, которое зависит от тока (чем выше ток, тем быстрее нагревается пластина), может достигать (в соответствии с ГОСТ Р 50345-99) двух часов.
Электромагнитный расцепитель работает по-другому. Он представляет собой соленоид с подвижным магнитным сердечником, который управляет механизмом расцепления. При превышении током порогового значения соленоид втягивает сердечник, что приводит к расцеплению. Этот механизм используется для мгновенного отключения тока (время срабатывания составляет доли секунды). При этом минимальный ток отключения значительно превосходит номинальный ток (от 2 до 10 раз в зависимости от типа автомата). Именно этот механизм является защитой от короткого замыкания.
Испытание автоматических выключателей
Прогрузка автоматических выключателей (проверка на срабатывание при прохождении через них сверхтоков) проводится не только после монтажа оборудования, но и при изготовлении партии выключателей. Кроме того, раз в три года рекомендуется проводить дополнительную проверку.

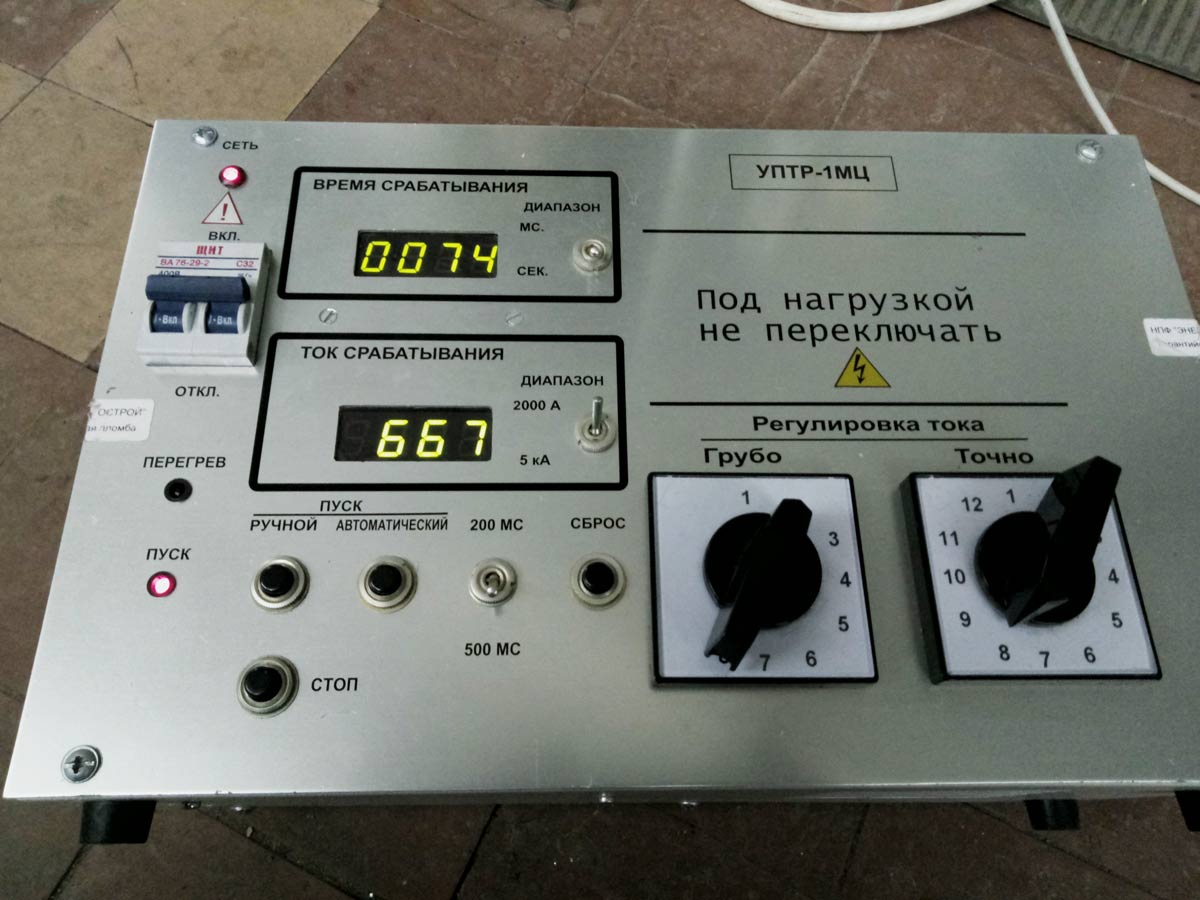

Испытания автоматических выключателей, которые уже эксплуатируются несколько лет, обычно выполняет электролаборатория, поскольку для этого нужно специальное оборудование и квалифицированный персонал (работы выполняют два человека, один из которых должен иметь минимум 5-й уровень допуска, второй – 4-й). При этом автоматы отключаются от питающей сети. Все эксперименты проводятся при помощи прибора для прогрузки автоматов, который имеет собственный трансформатор, служащий источником напряжения и тока, а также измерительную аппаратуру, замеряющую токи и время срабатывания автоматов.

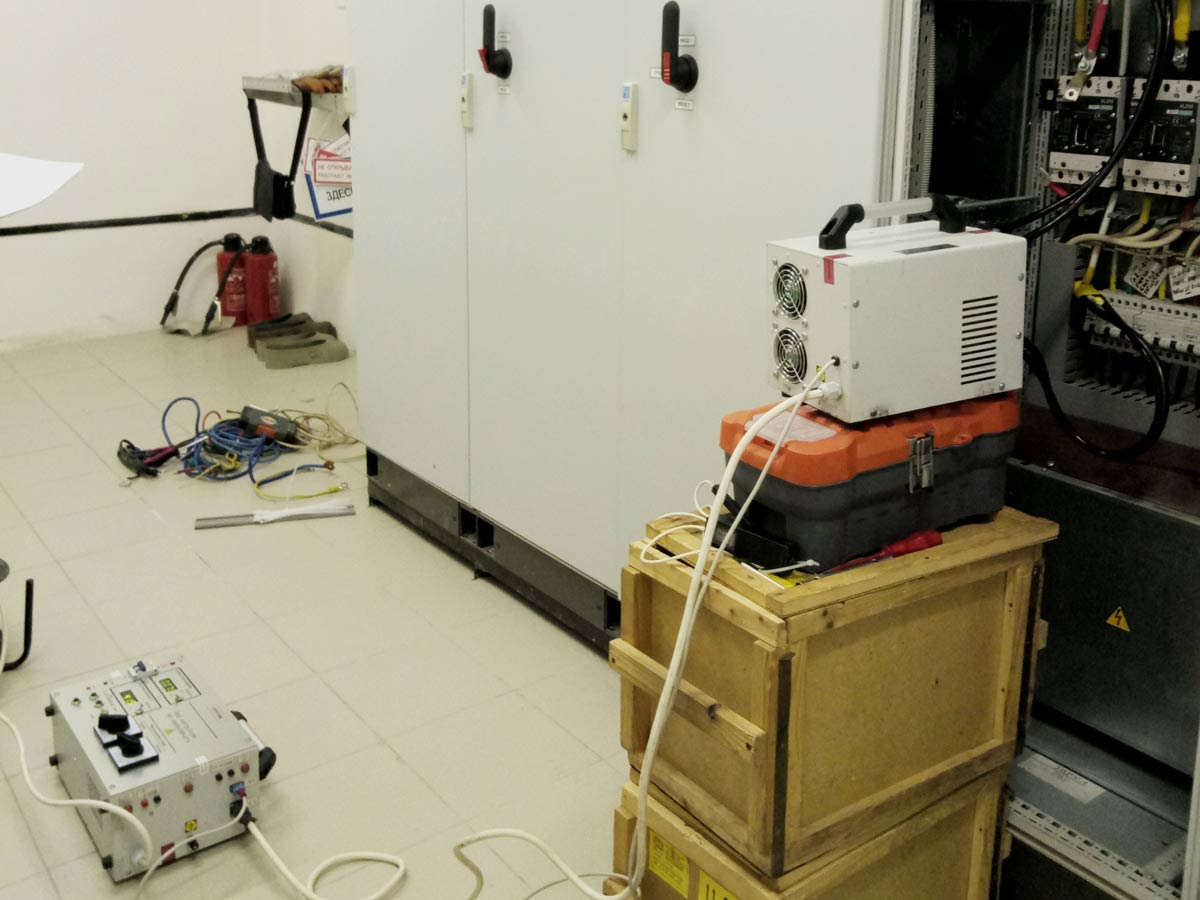

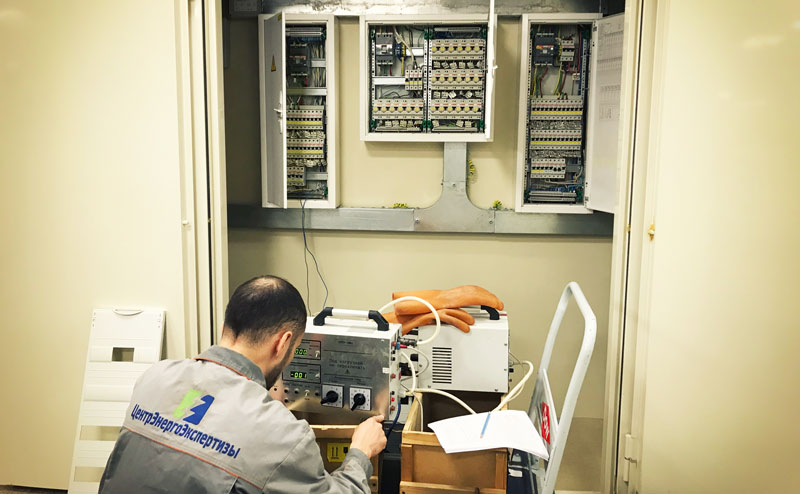

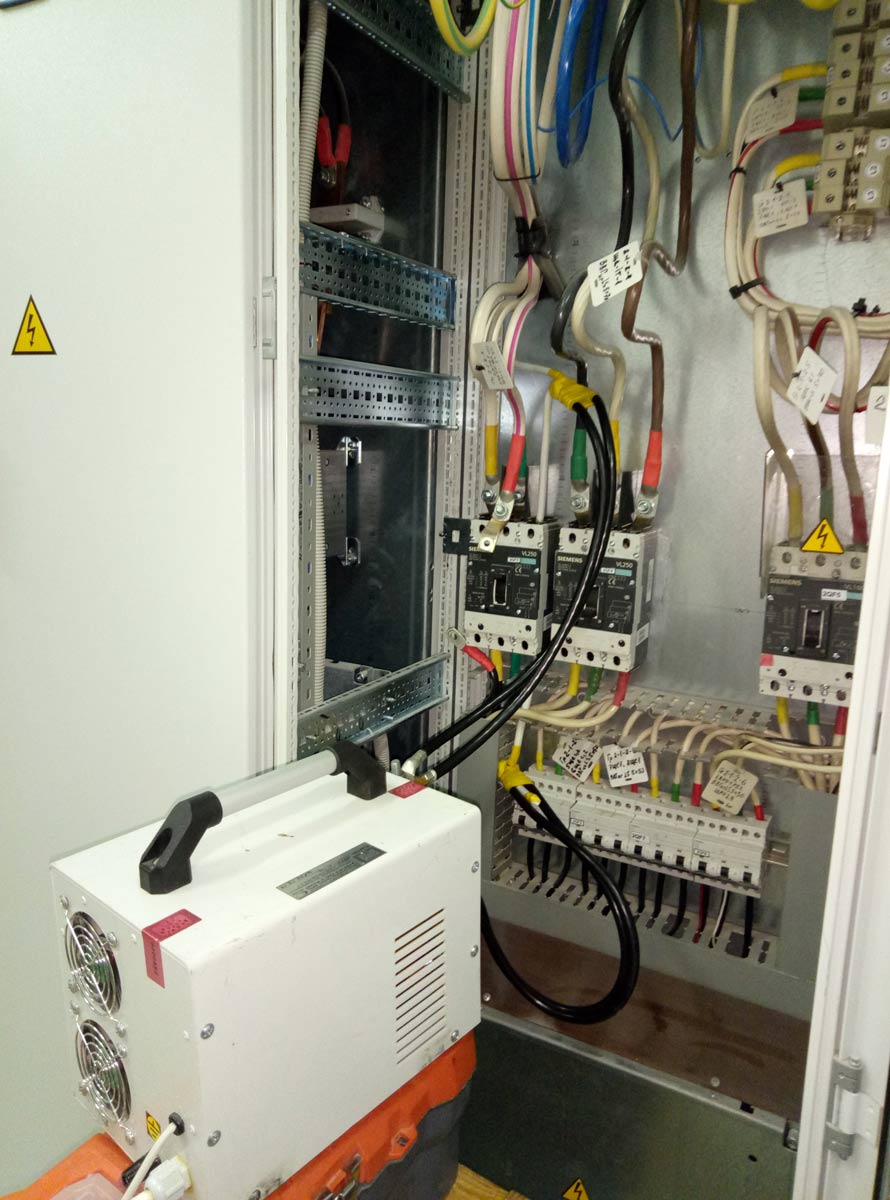

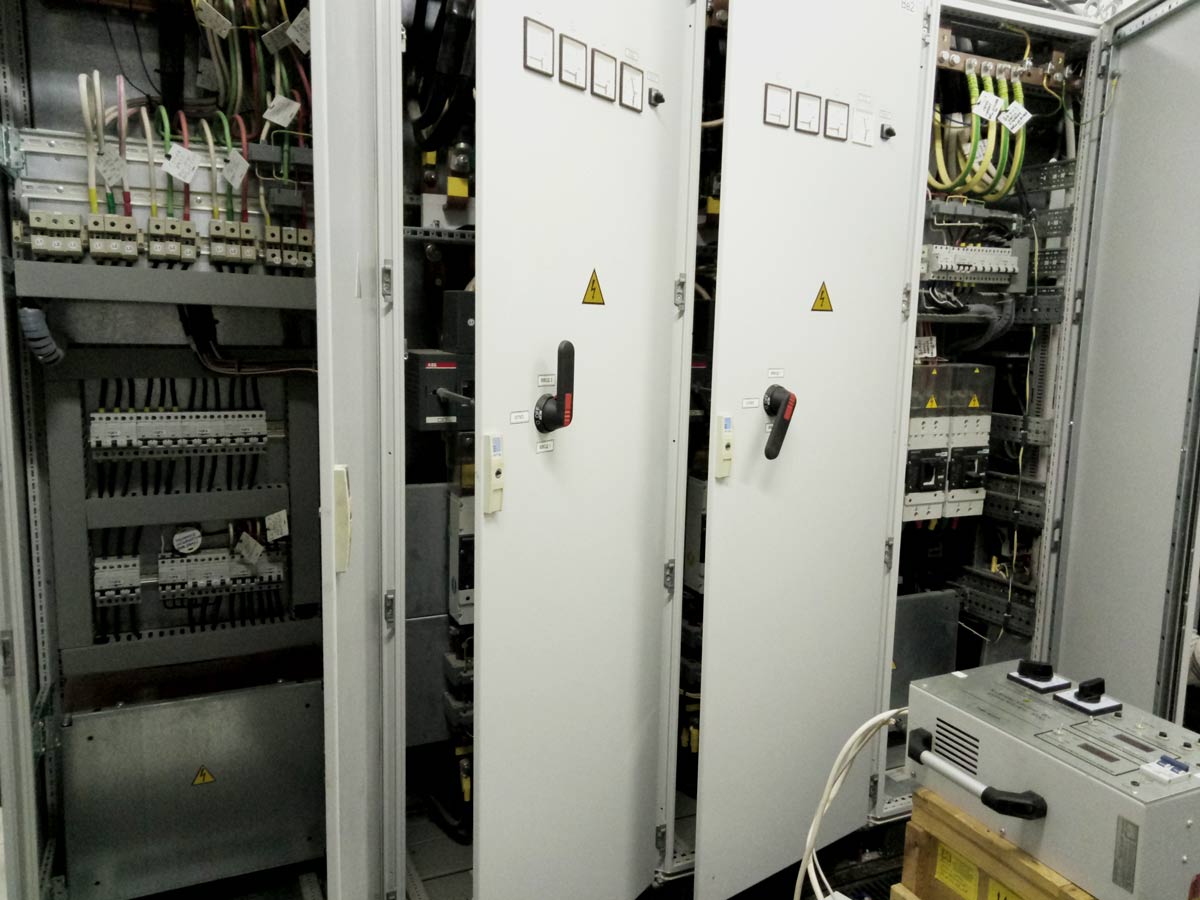

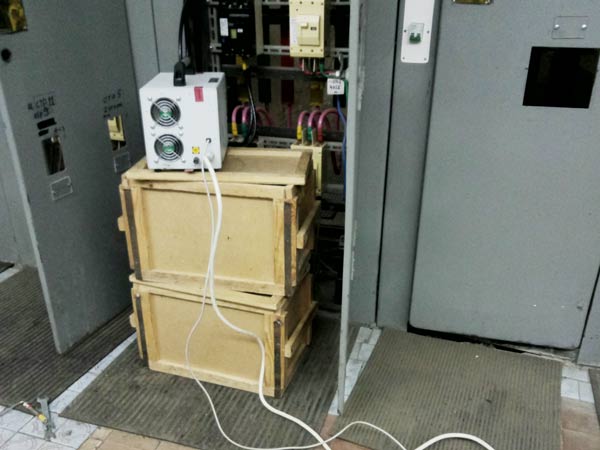

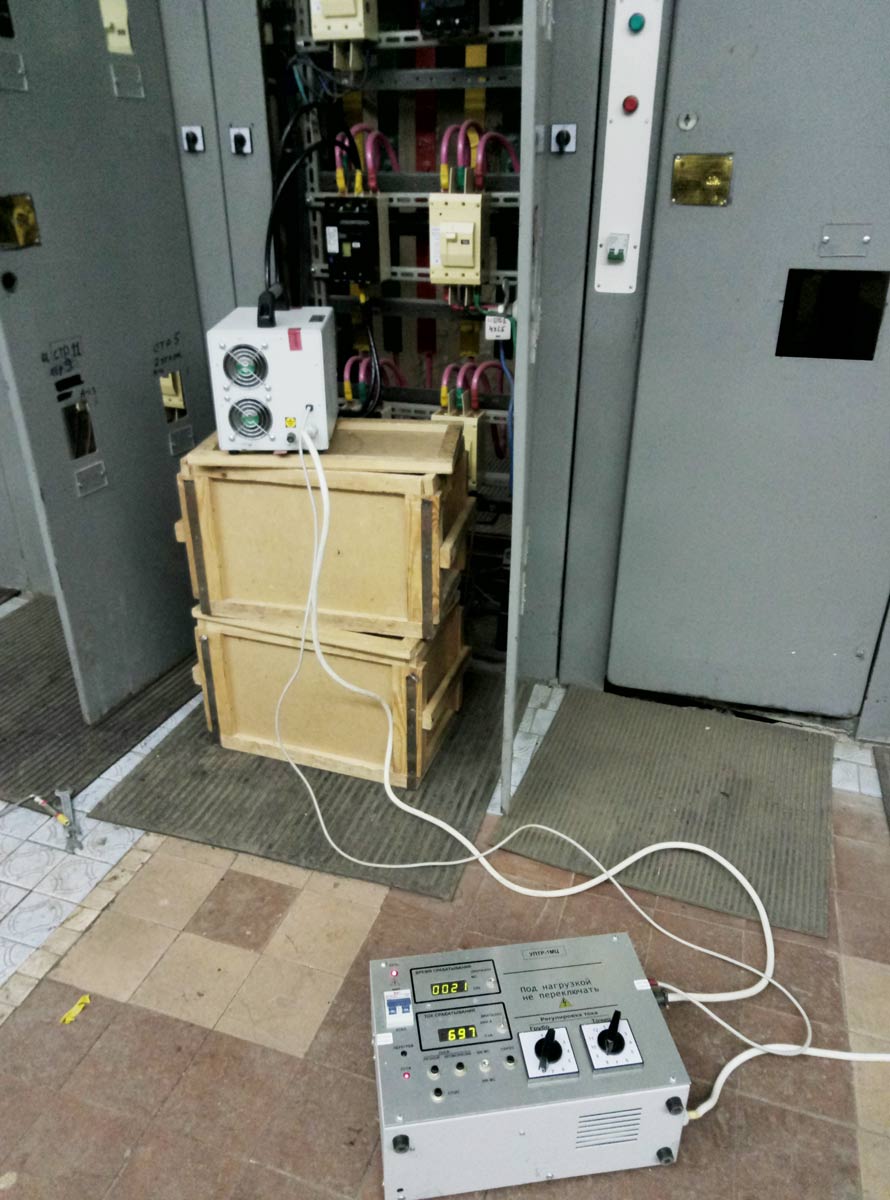

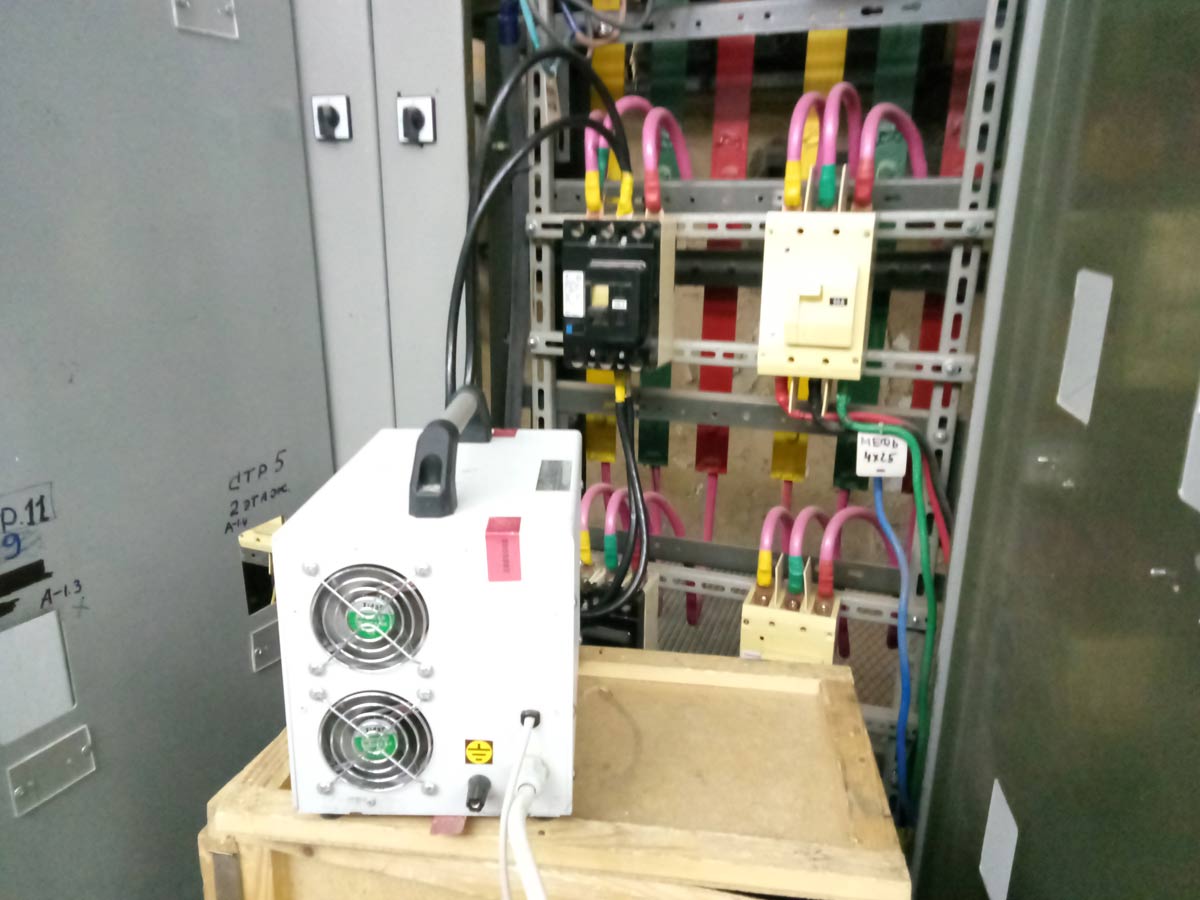

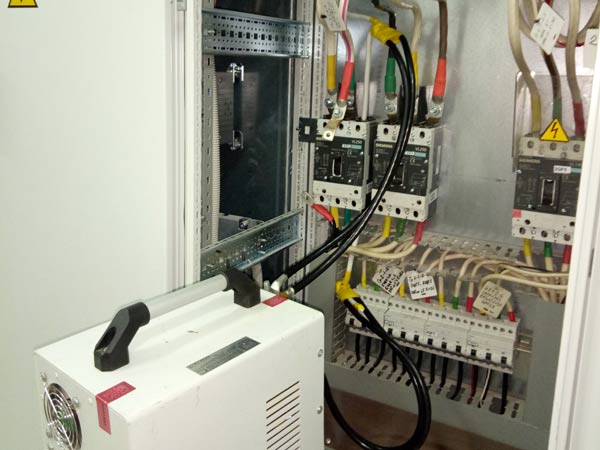

Фотографии с последних объектов :
