Зануление и заземление: в чём разница и как работает защита

Что означают заземление и зануление

Защитное заземление — часть защиты от поражения током: открытые проводящие части присоединяют к защитным проводникам и заземляющему устройству в соответствии со схемой электроустановки. Оно работает совместно с уравниванием потенциалов и отключающими аппаратами; подробнее этот принцип разобран в материале зачем нужно заземление.

Занулением в старых учебниках и проектах называли преднамеренное присоединение металлических корпусов к заземлённой нейтрали источника, чтобы при замыкании на корпус возник ток, достаточный для срабатывания защиты. В современной терминологии важны конкретные проводники PE и PEN, тип заземления системы и выполнение условия автоматического отключения.

Главное: «провод в землю» и «провод к нейтрали» нельзя выбирать по желанию. Способ защиты задаётся системой питания и проектом электроустановки.

Как меняется защита в системах TN, TT и IT

Буквы в обозначении показывают, как источник питания и открытые проводящие части связаны с землёй. Поэтому одинаковое действие — например, подключение корпуса к локальному электроду — имеет разный смысл и не всегда обеспечивает отключение.

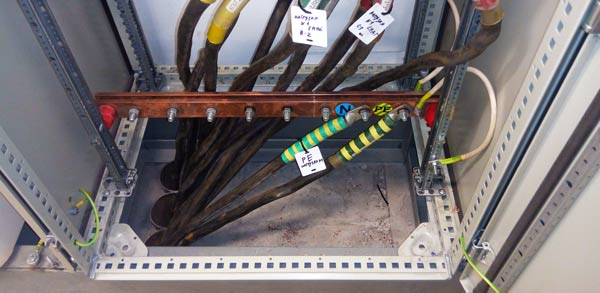

В TN-C защитная и нейтральная функции совмещены в PEN на допустимом участке. В TN-S они разделены по всей системе, а в TN-C-S — после проектной точки разделения. Эти обозначения нельзя заменять фразой «есть ноль — значит можно занулить».

Что происходит при замыкании фазы на корпус

При повреждении изоляции корпус становится частью аварийной цепи. Защитный проводник должен провести ток повреждения по предусмотренному пути, а автомат, предохранитель или УЗО — отключить питание за допустимое время. До отключения на корпусе может существовать опасное напряжение прикосновения.

1. Возникает дефект изоляции

   Линейный проводник соприкасается с доступной металлической частью оборудования.

2. Формируется ток повреждения

   Его величина зависит от всей цепи: источника, фазного и защитного проводников, соединений, земли и выбранной системы.

3. Срабатывает защита

   В TN обычно критично согласование петли с защитой от сверхтока; в TT — сочетание заземлителя и УЗО; в IT действуют специальные условия контроля и отключения.

4. Оценивается безопасность

   Проверяют не только сам факт отключения, но и время, непрерывность защитных связей и соответствие проектной схеме.

УЗО не создаёт PE-проводник: оно может быть дополнительной или основной частью автоматического отключения в предусмотренной схеме, но не заменяет отсутствующую защитную проводку и уравнивание потенциалов.

Почему самодельная перемычка N–PE опасна

Рабочий нейтральный проводник N проводит ток нагрузки в нормальном режиме, а PE предназначен для защитной функции. Если соединить их в розетке или после штатной точки разделения, часть рабочего тока может пойти по корпусам, трубам, экранам кабелей и другим проводящим связям.

• Обрыв нейтрали создаёт опасный потенциалПри повреждении N или PEN напряжение может появиться сразу на нескольких присоединённых корпусах; последствия разобраны в материале про отгорание нуля.
• УЗО может работать непредсказуемоОбходные пути тока меняют баланс цепи и могут вызывать ложное срабатывание либо маскировать ошибку монтажа.
• Корпус нельзя включать последовательноЗащитное присоединение выполняют ответвлением от PE, а не через зажимы соседнего аппарата; см. разбор заземления шлейфом.
• Локальный электрод не исправляет схему автоматическиСамостоятельный штырь у дома не превращает двухпроводную сеть в корректную TN-C-S или TT.

Повторные заземления PEN и его разделение выполняют там и так, как предусмотрено проектом и нормативными требованиями. Перемычка в бытовой розетке к этим решениям не относится.

Что делать со старой двухпроводной сетью

В здании со старой проводкой нельзя назначать назначение проводников только по цвету или показанию индикатора. Сначала устанавливают тип системы на вводе, состояние PEN или N, схему главной заземляющей шины, наличие уравнивания потенциалов и фактические защитные связи.

Практическое правило: если в розетке нет PE, не следует превращать N в «землю» перемычкой. Безопасное решение требует проверки ввода и реконструкции всей защитной цепи.

Что измеряют и почему нет одной нормы сопротивления

Цифры 4, 10, 30 или 50 Ом встречаются в требованиях к разным объектам и схемам, поэтому универсального сопротивления «для заземления» не существует. В TN важны полное сопротивление цепи повреждения и время отключения, в TT — параметры заземлителя в связи с током срабатывания УЗО и допустимым напряжением, а для IT действуют собственные условия.

Электролаборатория сопоставляет схему с измерениями: проверяет непрерывность PE и уравнивания потенциалов, выполняет измерение петли «фаза-нуль» там, где метод применим, оценивает заземляющее устройство, изоляцию и работу УЗО. Итоговый протокол должен содержать не только измеренное число, но и конкретный критерий оценки.
