Напряжение прикосновения — это напряжение между проводящими частями, которых человек или животное может коснуться одновременно. Типичный случай — повреждение изоляции, при котором металлический корпус оборудования приобретает потенциал относительно пола, земли, трубы или другого доступного предмета.
Опасность определяет не одна измеренная цифра. Важны путь тока через тело, длительность воздействия, частота и форма тока, состояние кожи, влажность, сопротивление контактов, система заземления и время отключения защиты.
- Не только «корпус — земля»
- опасная разность потенциалов возможна между любыми одновременно доступными проводящими частями
- Время критично
- допустимые уровни при аварии зависят от продолжительности протекания тока
- Защита системой
- изоляция, PE, уравнивание потенциалов и автоматическое отключение работают совместно
Что называют напряжением прикосновения
Если человек касается двух точек с разными потенциалами, его тело становится частью электрической цепи. Это может быть путь «рука — ноги», «рука — рука» или другой путь между доступными частями. Ток определяется всей цепью: источником, защитными проводниками, местом повреждения, сопротивлением контакта и тела.
Источник потенциала
Повреждённый фазный проводник, наведённое напряжение или иной электрический дефект.
Доступная часть
Корпус, металлоконструкция, труба или оболочка, к которой возможно прикосновение.
Вторая точка
Пол, земля либо другой проводящий предмет с отличающимся потенциалом.
Время отключения
Чем быстрее защита устраняет повреждение, тем меньше длительность опасного воздействия.
Термины нельзя смешивать: напряжение прикосновения связано с одновременным контактом с проводящими частями. Шаговое напряжение — разность потенциалов между точками поверхности земли, на которых стоят ноги, без обязательного касания оборудования.
Как появляется опасный потенциал на корпусе
Повреждается основная изоляция
Фазный проводник касается корпуса либо ток утечки проходит через загрязнение, влагу или разрушенный материал.
Корпус приобретает потенциал
Его значение зависит от тока повреждения и полного сопротивления защитного и аварийного пути, а не только от сопротивления заземлителя.
Человек замыкает цепь
При касании корпуса и пола, трубы или второго корпуса возникает ток через тело.
Защита должна отключить питание
PE, уравнивание потенциалов и автоматический аппарат создают условия для быстрого отключения. Дополнительное УДТ снижает риск при определённых повреждениях.
Неустранённый дефект остаётся опасным
Даже кратковременное или «плавающее» напряжение требует поиска причины; повторное включение без проверки недопустимо.
Почему одной «безопасной цифры» недостаточно
Действующий ГОСТ Р 12.1.038-2024 разделяет нормальный и аварийный режимы, производственные и бытовые электроустановки, виды тока и длительность воздействия. Старый ГОСТ 12.1.038-82 прекращён к применению в России с 1 июня 2024 года, поэтому опубликованные по нему отдельные значения нельзя переносить в современную статью без проверки контекста.
Продолжительность
Для аварийного режима предельные значения связаны со временем действия защиты и полного отключения аппарата.
Путь через тело
Рука — ноги и рука — рука по-разному вовлекают органы человека; путь учитывают при оценке воздействия.
Среда и контакт
Вода, проводящий пол, большая площадь контакта и повреждение кожи уменьшают сопротивление цепи человека.
Форма и частота тока
Переменный 50 Гц, постоянный, выпрямленный, высокочастотный и импульсный ток нормируются раздельно.
Система сети
TN, TT и IT имеют разные пути тока повреждения и условия автоматического отключения.
Метод измерения
Высокоомный прибор может показать наведённый потенциал, который меняется под нагрузкой. Это не повод игнорировать сигнал, но и не готовый диагноз.
Сопротивление изоляции выражают в омах, обычно в мегомах (МОм) для соответствующих измерений. Запись «мОм» означает миллиом и отличается в миллиард раз; порог нельзя назначать для всех цепей 220/380 В одной строкой.
Какие меры снижают напряжение и время воздействия
Основная изоляция и оболочки
Не допускают доступа к токоведущим частям в нормальном режиме. Их состояние подтверждают осмотром и предусмотренными испытаниями.
Защитный проводник PE
Создаёт контролируемый путь тока повреждения. Его нельзя заменять трубой, нейтралью после точки разделения или случайным металлическим контактом.
Уравнивание потенциалов
Соединяет одновременно доступные проводящие части, чтобы уменьшить опасную разность между ними. Подробнее — о том, для чего нужно заземление.
Автоматическое отключение
Автоматический выключатель, предохранитель или УДТ должны отключить повреждение в условиях, предусмотренных схемой и защитной мерой.
Дополнительная защита УДТ
Чувствительное УДТ может сократить время воздействия при токе утечки, но не заменяет PE и не распознаёт каждую цепь через человека.
Ограждения и организация работ
Недоступное размещение, блокировки, плакаты и средства защиты применяют по характеру электроустановки и выполняемой работы.
Нет универсальных 0,01 Ом: сопротивление соединения, защитного проводника и заземляющего устройства оценивают по проекту, системе сети и условиям отключения. Одна фиксированная величина не подтверждает электробезопасность любого объекта.
Что проверяет электролаборатория
Диагностика начинается со схемы и места предполагаемого дефекта. Измерение напряжения между корпусом и розеткой само по себе не заменяет проверку всей защитной цепи.
Проверка заземления
Измеряют параметры заземляющего устройства и проверяют их применимость к конкретной схеме.
Экспертиза заземления
Сопоставляют конструкцию, соединения, расчётные условия и результаты измерений.
Петля «фаза — нуль»
Для применимых систем проверяют, обеспечивает ли ток повреждения требуемое срабатывание защиты.
Проверка УЗО
Измеряют фактические параметры отключения, а не ограничиваются кнопкой TEST.
Сопротивление изоляции
Методику и критерий выбирают по номинальному напряжению, типу цепи и оборудованию.
Приёмо-сдаточные испытания
Проверяют комплекс защитных мер до передачи электроустановки в эксплуатацию.

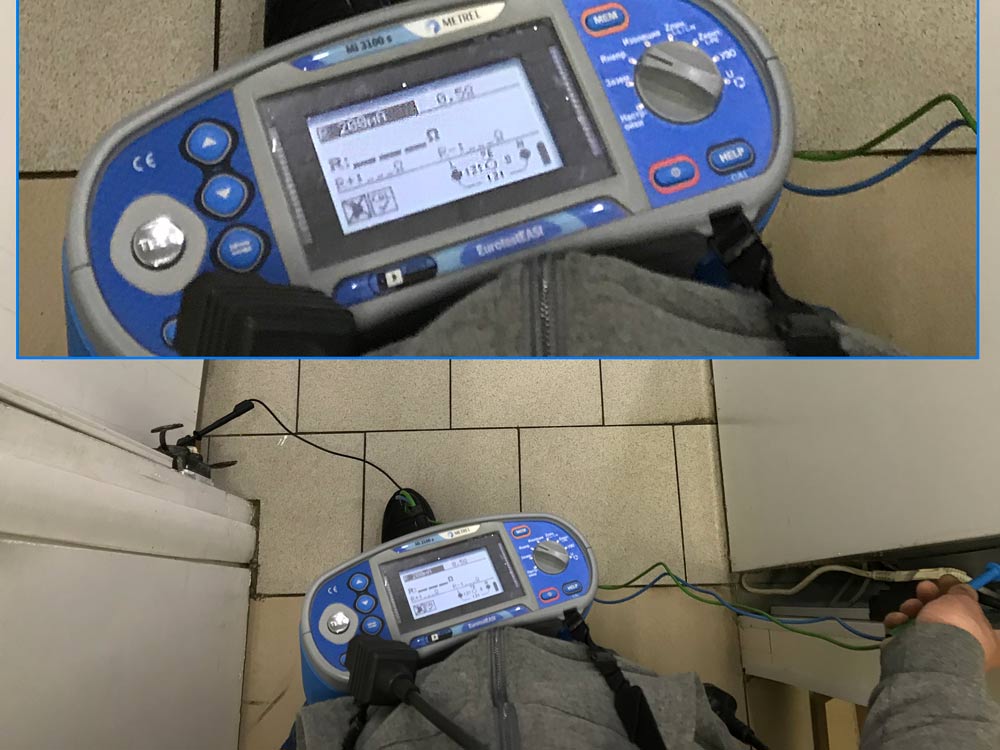

Контроль напряжения прикосновения проводят по установленной схеме измерений и при безопасно организованном рабочем месте. Самостоятельно имитировать замыкание или касаться щупами корпуса под напряжением опасно.
Что делать, если корпус «щиплет» или прибор показывает напряжение
Прекратить использование
Не касаться корпуса повторно, не удерживать человека или прибор голыми руками и не проверять ощущение «ещё раз».
Отключить безопасным способом
Если доступ к вышестоящему аппарату безопасен, отключить цепь, не приближаясь к повреждённому оборудованию и воде.
Ограничить доступ
Предупредить людей, исключить касание соседних металлоконструкций и сообщить ответственному за электрохозяйство.
Найти причину
Проверить изоляцию, PE, уравнивание потенциалов и аппараты защиты; замена одного прибора без диагностики цепи может не устранить дефект.
Включить после подтверждения
Возврат в работу допускают после устранения причины и предусмотренных контрольных измерений.
Если человек попал под напряжение: сначала прекратите подачу электричества безопасным способом и вызывайте экстренную помощь. Не касайтесь пострадавшего, пока цепь не обесточена или он не отделён с применением подходящих изолирующих средств обученным лицом.
На корпусе появился потенциал: порядок действий
Не дать пользователю искать универсальную «безопасную цифру», а выдать безопасный порядок действий и полноценный запрос на диагностику защитной цепи.
Прекратите использование оборудования, ограничьте доступ и безопасно отключите цепь только если это можно сделать без приближения к повреждённому месту. Для диагностики проверяют не одну цифру напряжения, а изоляцию, PE, заземление и время отключения.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Это не оценка допустимости напряжения прикосновения. Не проверяйте ощущение повторно и не касайтесь человека или корпуса голыми руками; измерения и переключения выполняет подготовленный персонал.
