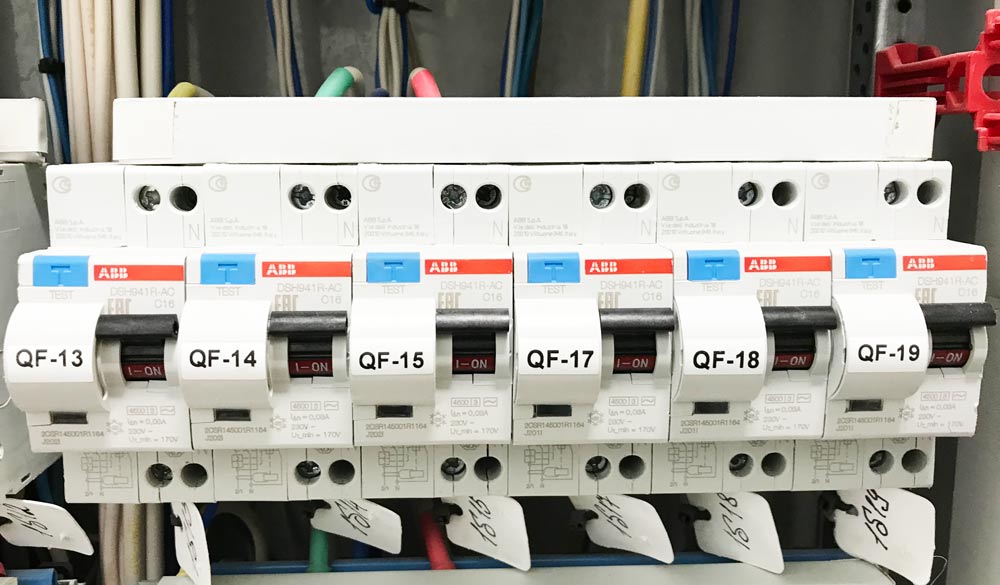

Устройство дифференциального тока сравнивает токи во всех рабочих проводниках защищаемой цепи. Если часть тока уходит по непредусмотренному пути — например, через повреждённую изоляцию, корпус или человека, — устройство отключает питание при достижении заданного дифференциального тока.
В быту словом «УЗО» обычно называют ВДТ — аппарат без встроенной защиты от перегрузки и короткого замыкания. Он не заменяет автоматический выключатель, защитное заземление и исправную изоляцию; параметры и место установки выбирают для конкретной сети и нагрузки.
- Сравнивает токи
- реагирует на небаланс между входящим и возвращающимся током защищаемой цепи
- Не видит перегрузку
- обычный ВДТ требует согласованной защиты от сверхтока
- Дополнительная защита
- чувствительное УДТ снижает риск, но не гарантирует безопасность при любом прикосновении
Как УЗО обнаруживает ток утечки
Фазный и нейтральный проводники проходят через дифференциальный трансформатор. В исправной однофазной цепи ток, пришедший к нагрузке по фазе, возвращается по нейтрали, и их магнитные потоки компенсируются. Разность означает, что часть тока замыкается вне контролируемых проводников.
Измерительный узел
Суммирует токи рабочих проводников; PE через него не пропускают.
Расцепитель
Освобождает механизм при достижении условий срабатывания, заданных конструкцией аппарата.
Контактная система
Размыкает все предусмотренные изготовителем рабочие полюса защищаемой цепи.
Цепь TEST
Создаёт искусственный небаланс для проверки механизма и внутренней контрольной цепи.
При одновременном прикосновении к фазе и нейтрали весь ток может вернуться через контролируемые проводники. Небаланса, достаточного для отключения, тогда может не возникнуть — поэтому УЗО не является защитой «от любого удара током».
УЗО, автомат и дифавтомат решают разные задачи
Дифференциальная защита
Отключает по дифференциальному току, но не содержит встроенной защиты от перегрузки и короткого замыкания. Номинальный ток ВДТ согласуют с аппаратом защиты.
Защита от сверхтока
Отключает перегрузку и короткое замыкание. Малую утечку через изоляцию или человека он может не распознать.
Две функции в одном аппарате
Совмещает дифференциальную защиту и защиту от сверхтока. Подробнее — в сравнении УЗО и дифавтомата.
Какие параметры определяют выбор
«Чем меньше миллиампер, тем лучше» — неверный принцип. Слишком чувствительное устройство при значительном рабочем фоне утечек может отключать исправную сеть, а неподходящий тип — некорректно реагировать на ток сложной формы.
Номинальный ток In
Ток, который аппарат способен длительно проводить. ВДТ защищают от сверхтока согласованным автоматом или предохранителем.
Дифференциальный ток IΔn
Выбирают по функции: дополнительная защита людей, защита при повреждении или снижение пожарного риска имеют разные расчётные условия.
Тип чувствительности
AC, A, F или B выбирают по возможной форме остаточного тока от подключённого оборудования и требованиям изготовителя нагрузки.
Время и селективность
В многоступенчатой защите вышестоящее и нижестоящее устройства согласуют, чтобы локальный дефект не отключал весь объект. См. материал о селективности УЗО.
Число полюсов
Аппарат должен соответствовать однофазной или трёхфазной цепи и коммутировать рабочие проводники так, как предусмотрено его схемой.
Зависимость от напряжения
Стандарты допускают функционально зависимые и независимые исполнения. Делить все изделия только на «электронные плохие» и «электромеханические хорошие» некорректно.
Где применяют УЗО и чего оно не заменяет
Розеточные и специальные цепи
Дополнительную дифференциальную защиту предусматривают там, где это требует применимый стандарт или проект, включая определённые цепи общего пользования.
Ванны и душевые
Требования зависят от зоны, цепи и оборудования. Одного УЗО недостаточно без выбора степени защиты, уравнивания потенциалов и правильного монтажа.
Система TT
УДТ часто является ключевой частью автоматического отключения, но параметры согласуют с заземляющим устройством. Подробнее — о защите в системе TT.
Снижение пожарного риска
Устройство может отключить длительный ток повреждения через изоляцию, но не распознаёт все причины пожара — например, плохой контакт без утечки на землю.
УЗО не заменяет PE: защитное заземление и уравнивание потенциалов создают путь тока повреждения и снижают напряжение на доступных частях. В TN-C нельзя коммутировать PEN и нельзя объединять N с PE после УЗО.
Как проектируют дифференциальную защиту
Определяют систему заземления
Уточняют TN-S, TN-C-S, TT или IT, точку разделения PEN и состояние защитных проводников.
Разделяют нагрузки
Учитывают последствия отключения, требуемую селективность и фоновый ток утечки каждой группы.
Рассчитывают параметры
Номинальный ток, IΔn, тип и отключающую способность согласуют с нагрузкой, проводниками и вышестоящей защитой. Оценить исходные данные помогает материал о расчёте тока утечки.
Не смешивают нейтрали
N разных защищаемых групп не объединяют после устройств; PE не пропускают через измерительный узел и не используют как рабочий проводник.
Проверяют после монтажа
Контролируют схему, полярность, соединения, действие аппарата и параметры отключения измерительным прибором.
Расположение «сразу после счётчика», один общий аппарат на весь объект или отдельное УЗО на каждую линию не являются универсальными решениями. Архитектуру щита определяют расчёт, требования к непрерывности питания и селективность.
Что показывает TEST и как ищут причину отключений
Кнопка TEST проверяет внутреннюю тестовую цепь и механизм при наличии требуемого питания. Она не измеряет фактический ток и время срабатывания, не подтверждает качество PE и не заменяет инструментальную проверку. Периодичность нажатия берут из инструкции изготовителя и программы эксплуатации.
УЗО не включается
Проверяют отключённые нагрузки, соединение нейтралей, повреждение кабеля и исправность самого аппарата.
Отключается при одном приборе
Исследуют прибор, его кабель, фильтры, влажность и соответствие типа УЗО характеру нагрузки.
Срабатывает при суммарной нагрузке
Оценивают совокупный фоновый ток, распределение групп и селективность, а не увеличивают IΔn без анализа.
TEST не отключает
Цепь считают незащищённой до проверки специалистом; аппарат нельзя «разрабатывать» многократными включениями.
Проверка УЗО
Измеряют фактические параметры отключения и проверяют работу устройства в составе цепи.
Измерение изоляции
Помогает выявить повреждённые кабели и оборудование с учётом допустимых методов проверки.
Замена УЗО
Новый аппарат подбирают по схеме и параметрам, а не только по размеру корпуса и числу модулей.
Нельзя: удерживать рычаг во включённом положении, объединять нейтрали ради устранения срабатываний, повышать IΔn без расчёта, отключать PE или считать исправным аппарат, который не сработал от TEST.
Почему срабатывает УЗО
По характеру срабатывания подготовить безопасную последовательность локализации причины и перечень проверок для электрика.
Зафиксируйте момент срабатывания, включённые приборы, влажность, недавние работы и затронутые группы. TEST проверяет только внутреннюю цепь и не заменяет измерение тока и времени отключения.
