Обычное УЗО — корректнее ВДТ — отключает цепь при дифференциальном токе, но не защищает от перегрузки и короткого замыкания. Дифавтомат, или АВДТ, объединяет дифференциальную и сверхтоковую защиту.
Выбор зависит от схемы, места в щите, требуемой селективности, типа утечки и удобства обслуживания. Ни один аппарат не компенсирует неправильное заземление или объединение нейтралей.
- ВДТ
- дифференциальная защита без встроенной защиты от сверхтока
- АВДТ
- дифференциальная и сверхтоковая защита в одном корпусе
- Общее
- выбор типа, IΔn, числа полюсов и условий применения
Как работает дифференциальная защита
Все рабочие проводники защищаемой цепи проходят через дифференциальный трансформатор. В нормальном режиме сумма токов близка к нулю. При утечке часть тока возвращается другим путём, возникает небаланс и аппарат отключает цепь.
Защитный PE через измерительное окно не проводят. Принцип и области применения подробнее разобраны в статье для чего нужно УЗО.
Главное различие ВДТ и АВДТ
Два отдельных аппарата
Проще разделить причину срабатывания и заменить один элемент, но требуется согласование и больше модулей.
Комбинированная защита
Экономит место и защищает одну линию от обоих видов повреждений; индикация причины зависит от модели.
ВДТ без автомата опасен: при перегрузке его контакты могут быть повреждены. Номинальный ток ВДТ и вышестоящая защита должны быть согласованы по стандарту и данным изготовителя.
Как ВДТ и АВДТ реагируют на разные повреждения
Разделить дифференциальную и сверхтоковую функции: сравнить связку ВДТ с отдельным автоматом и АВДТ при утечке, перегрузке и коротком замыкании.
При утечке реагирует дифференциальная функция ВДТ или АВДТ. При перегрузке и коротком замыкании цепь отключает отдельный автомат перед ВДТ либо встроенная сверхтоковая часть АВДТ.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Схема показывает назначение функций, а не фактический порог или время отключения. Тип дифференциального тока, допуски, задержку, защиту от сверхтока, отключающую способность и согласование конкретных аппаратов проверяют по проекту и документации изготовителя.
Какие параметры сравнивают
Номинальный ток
Для ВДТ — допустимый рабочий ток, для АВДТ — одновременно параметр сверхтоковой защиты.
Дифференциальный ток
Выбирается по назначению защиты, утечкам и требованиям конкретной цепи.
Тип тока утечки
Должен соответствовать возможной форме дифференциального тока нагрузки.
Способность при КЗ
Маркировка и условия координации различаются у ВДТ и АВДТ.
Что выбрать для распределительного щита
Определить защищаемую цепь
Нагрузка, кабель, система заземления, условия среды и требуемая дополнительная защита.
Рассчитать сверхтоковую защиту
Для ВДТ выбирают отдельный автомат; у АВДТ проверяют встроенную характеристику.
Выбрать дифференциальный тип
Учитывают электронику, преобразователи и возможную постоянную составляющую.
Проверить координацию
Селективность, коммутационную способность и рекомендации производителя.
Сверхтоковая часть подбирается с учётом характеристик автоматического выключателя.

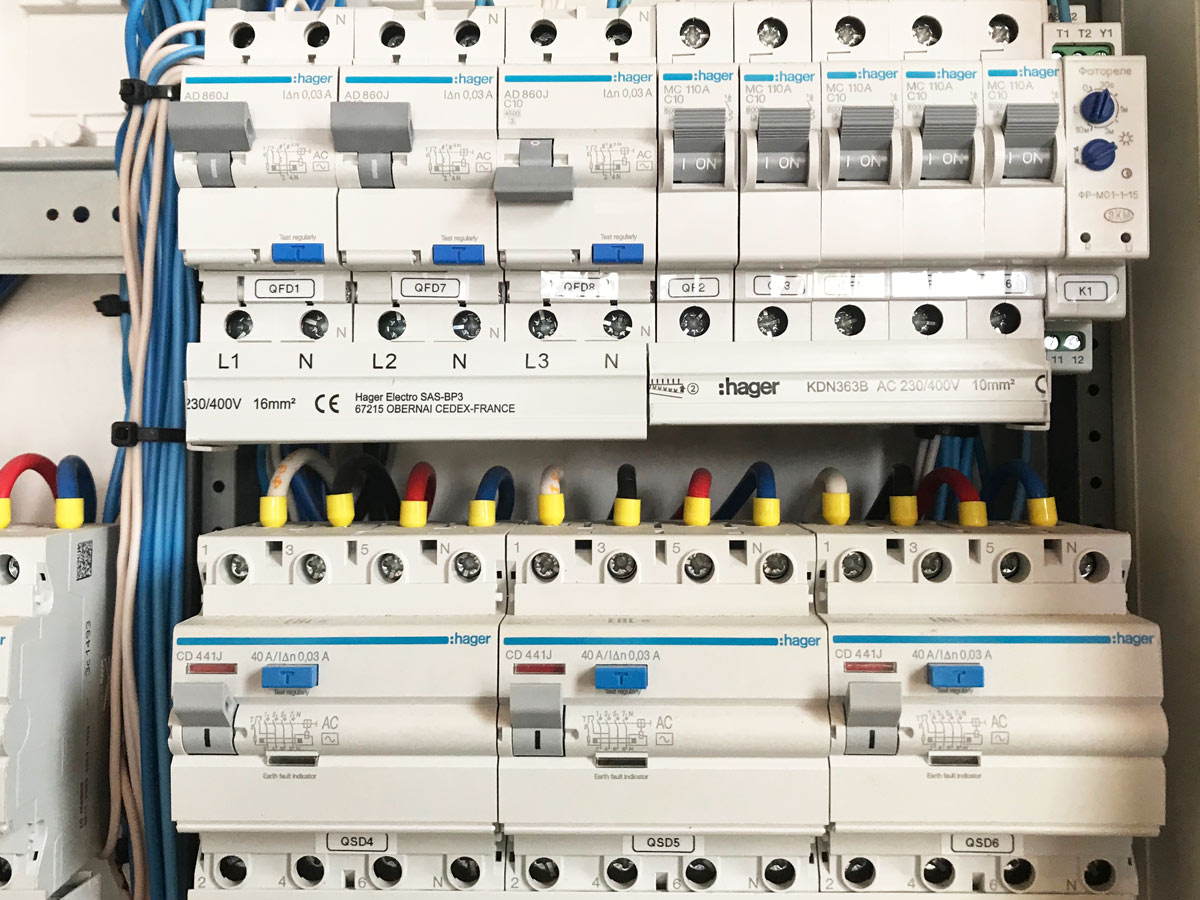

ВДТ плюс автомат или АВДТ: конфигуратор щита
Сопоставить две архитектуры по месту в щите, диагностике причины срабатывания, обслуживанию и уже имеющейся сверхтоковой защите.
ВДТ реагирует на дифференциальный ток и требует отдельной защиты от сверхтока; АВДТ объединяет обе функции. Выбор зависит от места, диагностики, обслуживания и рассчитанных параметров цепи.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Предпочтение не является проектным выбором аппарата. Тип, чувствительность, номиналы, отключающая способность, схема подключения и условия автоматического отключения определяются расчётом и проектом.
Ошибки подключения
- Общие нейтрали после аппаратовТоки возвращаются через чужую цепь и вызывают срабатывание или потерю контроля.
- Соединение N и PE после разделенияЧасть рабочего тока идёт по защитным проводникам.
- Обход одного рабочего проводникаВсе рабочие проводники цепи должны проходить через один аппарат.
- Неверное направление и клеммыПодключение выполняют по схеме конкретного изготовителя.
В системе TT УДТ имеет особое значение; подробнее — в статье об УЗО в системе TT.
Как проверяют ВДТ и АВДТ
Кнопка TEST проверяет часть внутренней схемы в условиях наличия питания, но не измеряет фактический ток и время отключения всей цепи. Периодичность нажатия берут из инструкции изготовителя.
При приёмке и эксплуатации измерительным прибором проверяют параметры срабатывания и условия автоматического отключения. Для каскада аппаратов отдельно оценивают селективность УЗО, а состояние установки — в рамках проверки проводки.
