Маркировка автоматического выключателя помогает определить его номинальный ток, характеристику мгновенного расцепления, рабочее напряжение и отключающую способность. Но ни одна надпись на корпусе сама по себе не подтверждает, что аппарат подходит к конкретному кабелю и сети.
Выбор проверяют расчётом нагрузки, допустимого тока линии, ожидаемого тока короткого замыкания и условий автоматического отключения. Обозначения читают вместе со стандартом на аппарат и документацией производителя.
- C16 — не 16 кА
- буква C задаёт диапазон мгновенного расцепления, число 16 — номинальный ток в амперах
- 6000 — отключающая способность
- это не ток срабатывания электромагнитного расцепителя
- Маркировки недостаточно
- аппарат выбирают вместе с кабелем, нагрузкой и параметрами защищаемой цепи

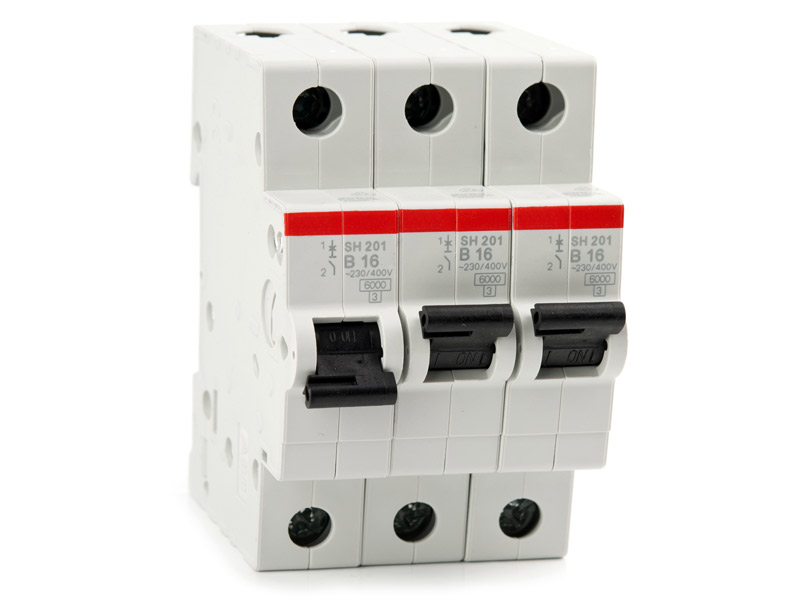

Как читать маркировку автоматического выключателя
Расположение надписей зависит от производителя и серии, поэтому универсальной последовательности строк нет. Сначала находят обозначение модели и применённого стандарта, затем сопоставляют остальные параметры с паспортом.
B16, C16 или D16
Буква относится к диапазону мгновенного расцепления, число после неё — номинальный ток In.
230/400 V~
Номинальное рабочее напряжение и переменный ток; пригодность для конкретной схемы зависит также от числа полюсов и документации.
4500, 6000, 10000
Для бытовых модульных автоматов это обычно значение номинальной отключающей способности Icn в амперах.
Стандарт и схема
Номер стандарта указывает область испытаний аппарата, а условная схема помогает понять конструкцию и коммутируемые полюса.
Главное различие: бытовые и аналогичные автоматы по ГОСТ IEC 60898-1 и промышленные аппараты по ГОСТ IEC 60947-2 описываются разными наборами характеристик. Обозначения Icn, Icu и Ics нельзя считать взаимозаменяемыми.
Дешифратор и сравнение маркировки автоматов
Расшифровать два аппарата поле за полем и показать, почему одинаковый номинальный ток не означает взаимозаменяемость.
Сверяйте стандарт, характеристику, In, отключающую способность, напряжение, род тока, полюса, схему и каталожный номер. Одинаковая надпись C16 не подтверждает одинаковые остальные параметры.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Сравнение маркировок не подтверждает выбор или взаимозаменяемость. Нужны расчёты нагрузки, допустимого тока проводника, короткого замыкания, времени отключения и координации защит.
Что означает номинальный ток In
In — ток, назначенный изготовителем для аппарата при заданных стандартом условиях. Формулировка «максимальный ток, при котором автомат никогда не отключится» неверна: результат зависит от температуры, размещения соседних аппаратов, длительности нагрузки и времятоковой характеристики.
Номинал согласован с проводником
Расчётный ток нагрузки не превышает выбранный номинал, а автомат защищает кабель с учётом его допустимой токовой нагрузки и условий прокладки.
«Поставим больше, чтобы не выбивало»
Повышение номинала без расчёта способно оставить кабель без защиты от перегрузки и привести к длительному перегреву.
Причина частых отключений может быть в перегрузке, коротком замыкании, плохом контакте или неисправном аппарате. Если автоматический выключатель греется, увеличение номинала не устраняет источник нагрева.
Чем отличаются характеристики B, C и D
Буква перед номиналом описывает диапазон токов, при котором должен сработать мгновенный электромагнитный расцепитель. Она не задаёт ток длительной перегрузки и не заменяет полную времятоковую кривую.
Свыше 3 до 5 In
Диапазон мгновенного расцепления для цепей с небольшими пусковыми токами. Пригодность подтверждают расчётом, а не только названием нагрузки.
Свыше 5 до 10 In
Распространённая характеристика, но её нельзя автоматически назначать каждой розеточной или смешанной группе.
Свыше 10 до 20 In
Допускает более высокий кратковременный пусковой ток; одновременно требует достаточного тока повреждения для быстрого отключения.
Подробнее диапазоны разобраны в материале о буквах B, C и D на автоматах. Обозначения K, Z и специальные кривые встречаются у отдельных промышленных серий и не должны без проверки переноситься на автоматы по ГОСТ IEC 60898-1.
Типовая ошибка: выбирать D вместо C только из-за ложных срабатываний. При недостаточном токе короткого замыкания такой аппарат может не обеспечить требуемое время автоматического отключения.
Что означают 4500, 6000 или 10000 в рамке
Для автоматов бытового и аналогичного назначения эти числа обычно указывают номинальную наибольшую отключающую способность Icn в амперах: 4,5; 6 или 10 кА. Значение показывает уровень тока короткого замыкания, который аппарат способен отключить в предусмотренной стандартом процедуре испытаний.
Icn не определяет момент срабатывания
Мгновенное отключение задаётся характеристикой B, C или D; число в рамке относится к отключению короткого замыкания.
Ожидаемый ток КЗ не должен быть выше
При выборе учитывают расчётный ток в точке установки и координацию с вышестоящими аппаратами.
Icu и Ics читают отдельно
Предельная и рабочая отключающие способности по ГОСТ IEC 60947-2 имеют собственные определения и условия.
Обозначение «кА» подробно объяснено в отдельной статье об отключающей способности автоматов. Указанный рядом класс ограничения энергии также нельзя сводить к универсальному времени «2,5–6 мс»: он связан с ограничением пропускаемой энергии и тока в заданных условиях испытаний.
Напряжение, полюса и дополнительные обозначения
- 230/400 V~Указывает номинальное рабочее напряжение переменного тока. Для однофазной, трёхфазной или DC-цепи проверяют схему полюсов и паспорт.
- 50/60 HzЧастота сети, если она указана отдельно. Символ постоянного тока требует аппарата, прямо предназначенного для DC.
- 1P, 1P+N, 2P, 3P, 4PОбозначение полюсов не всегда описывает, в каких из них есть защита. Это уточняют по схеме и каталогу.
- Каталожный номер и серияПозволяют найти паспорт, допустимые температуры, момент затяжки, ресурс и совместимые принадлежности.
- Селективность и резервная защитаНе определяются одним логотипом или номиналом; нужна таблица производителя либо расчёт координации.
Если в щите последовательно установлены несколько защитных аппаратов, проверяют селективность автоматических выключателей. Наличие отдельного УЗО или дифавтомата оценивают по назначению цепи; обычный автомат не заменяет защиту от дифференциального тока. См. материал об установке автомата и УЗО.
Почему маркировки недостаточно для выбора
Определить расчётный ток
Учитывают мощность, характер нагрузки, одновременность, пуски и режим работы, а не только сумму паспортных ватт.
Проверить проводник
Сечение, материал, количество нагруженных жил, температура и способ прокладки определяют допустимую токовую нагрузку.
Рассчитать короткое замыкание
Нужны достаточная отключающая способность и ток повреждения, обеспечивающий работу выбранной характеристики в требуемое время.
Проверить схему защиты
Система заземления, PE/PEN, УЗО, полюсность и коммутация нейтрали влияют на правильный выбор и монтаж.
Оценить координацию
Согласуют нижестоящие и вводные аппараты, характеристики нагрузки и требования непрерывности питания.
Измерение петли «фаза-нуль» даёт данные для проверки автоматического отключения в существующей сети. Оно не подменяет расчёт проекта и не должно выполняться без оценки схемы и мер безопасности.
Когда автомат проверяют или заменяют
Универсального календарного срока замены любого автоматического выключателя нет. Решение принимают по требованиям эксплуатации, документации изготовителя, условиям среды, числу операций и фактическому состоянию.
После тяжёлого короткого замыкания
Проверяют аппарат и щит по инструкции производителя; внешне целый корпус не подтверждает сохранение характеристик.
При нагреве и повреждении
Оплавление, запах, потемнение, трещины и следы дуги требуют вывода из работы и выяснения причины.
При реконструкции щита
Старые номиналы сопоставляют с новой нагрузкой, кабелями и расчётными токами короткого замыкания.
При сомнении в характеристике
Испытание автоматических выключателей подтверждает работу расцепителей в установленном объёме.
Устройство теплового и электромагнитного расцепителей разобрано в материале об устройстве автоматического выключателя. Многократное повторное включение аппарата при неустранённом повреждении опасно.
