Категория электроснабжения показывает, насколько серьёзны последствия перерыва питания конкретного электроприёмника и какое резервирование для него требуется. Категорию назначают не рекламным описанием объекта, а проектным решением по ПУЭ и профильным нормам.
В одном здании могут одновременно находиться электроприёмники разных категорий. Два кабеля на вводе ещё не означают два независимых источника, а дизель или ИБП становится резервом только после расчёта мощности, времени автономии и схемы переключения.
- Категория — у электроприёмника
- или у группы приёмников, а не автоматически у всего здания
- Два ввода ≠ два источника
- независимость проверяют по происхождению питания и поведению при аварии
- Резерв нужно испытать
- АВР, ДГУ и ИБП должны работать как единая рассчитанная схема
К чему относится категория электроснабжения
ПУЭ делит электроприёмники по последствиям перерыва питания. Поэтому корректный вопрос звучит не «какая категория у торгового центра», а «какие приёмники на объекте относятся к I, II или III категории и как обеспечивается питание каждой группы».
Функция приёмника
Оценивают угрозу людям, технологическому процессу, материальным ценностям и работе важных систем при исчезновении питания.
Профильные требования
Для больниц, систем противопожарной защиты, связи, ЦОД и других объектов применяют специальные СП и отраслевые документы.
Граница системы
Отдельно рассматривают внешнее питание до точки присоединения и внутреннюю схему распределения по объекту.
Проектное решение
Категорию, источники, время переключения и состав резервируемой нагрузки фиксируют в документации.
Пример: обычные розетки административного этажа, лифты, серверная, аварийное освещение и противопожарные системы одного здания могут иметь разные требования к надёжности. Присваивать одну категорию всему объекту без разбивки некорректно.
Первая категория: два независимых источника
К I категории относят электроприёмники, перерыв питания которых может создать опасность для жизни, угрозу безопасности, значительный ущерб, нарушить сложный технологический процесс или работу особо важных элементов инфраструктуры.
Два независимых источника
Они должны быть взаимно резервирующими. Потеря напряжения на одном не должна одновременно лишать питания другой источник по той же причине.
Автоматическое восстановление
Перерыв допускается лишь на время автоматического восстановления питания. На практике алгоритм реализуют АВР или другой предусмотренной проектом автоматикой.
Резервируемая нагрузка
Состав и мощность приёмников определяют расчётом: резерв может питать не всё здание, а только выделенную секцию критических нагрузок.
Подтверждённая работоспособность
Схему, блокировки и время переключения проверяют при испытании и наладке АВР.
Два ввода от одной секции шин или одного трансформатора могут одновременно исчезнуть при общей аварии. Количество кабелей не доказывает независимость источников.
Особая группа первой категории: зачем нужен третий источник
Из электроприёмников I категории выделяют особую группу, бесперебойная работа которой необходима для безаварийной остановки производства и предотвращения угрозы жизни, взрыва или пожара. Для неё предусматривают дополнительное питание от третьего независимого взаимно резервирующего источника.
Непрерывность без паузы запуска
Подходит для нагрузки в пределах мощности и времени автономии; батареи, байпас и режимы отказа включают в расчёт.
Длительное резервное питание
Учитывают запуск, прогрев, топливо, вентиляцию, пусковые токи, обслуживание и допустимый перерыв до набора нагрузки.
Проектная независимость
Источник должен сохранять требуемое питание при отказе двух основных и иметь рассчитанную схему выдачи мощности.
Важно: небольшой бытовой ИБП или резервный генератор не превращает объект в «первую категорию». Оборудование должно соответствовать критической нагрузке, требуемому времени, условиям среды и алгоритму переключений.
Вторая и третья категории: допустимый перерыв различается
Два независимых взаимно резервирующих источника
Перерыв допускается на время, необходимое для включения резерва дежурным персоналом или выездной оперативной бригадой. Автоматическое переключение может быть предусмотрено проектом, но формулировка ПУЭ для II категории допускает ручное восстановление.
Питание от одного источника
Перерыв, необходимый для ремонта или замены повреждённого элемента, допускается при условии, что такие работы могут быть выполнены не более чем за одни сутки.
Ограничение для III категории — требование к проектному решению, а не обещание энергоснабжающей организации восстановить любой внешний аварийный режим ровно за 24 часа. Для конкретного объекта профильные нормы или задание могут требовать более надёжную схему.
Категории электроснабжения: шпаргалка проектировщика
Выберите категорию, чтобы быстро сверить число независимых источников, способ восстановления питания, допустимый перерыв и характерные электроприёмники, а затем проверьте фактическую схему.
I категория — два независимых взаимно резервирующих источника и автоматическое восстановление; особая группа I — два основных и третий независимый источник; II категория — два независимых источника с допустимым ручным включением резерва; III категория — один источник и ремонт не более 24 часов. Для СПЗ учитывайте отдельные требования СП 6.13130.2025.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Шпаргалка не присваивает категорию и не заменяет ПУЭ, профильные своды правил, технические условия и проект. Категорию определяют для конкретного электроприёмника или группы по последствиям отключения; число вводов само по себе не подтверждает число независимых источников.
Как проверяют независимость источников и схему АВР
Независимый источник сохраняет напряжение в установленных пределах при исчезновении его на другом источнике. Реальную независимость подтверждают схемой внешней сети, точками присоединения, секционированием и логикой противоаварийной автоматики.
- Происхождение двух вводовУточняют питающие центры, трансформаторы, секции шин и общие элементы, отказ которых отключит оба направления.
- Блокировки коммутацииИсключают недопустимое параллельное включение источников, обратную подачу и ошибочные операции.
- Контроль напряженияПроверяют уставки, задержки, чередование фаз и условия возврата на основной источник.
- Время восстановленияФиксируют полный цикл: обнаружение отказа, отключение, запуск резерва, переключение и приём нагрузки.
- Приоритет нагрузокПри недостаточной мощности резервного источника некритические группы отключают по заранее заданному алгоритму.
- Отказ самой автоматикиПредусматривают сигнализацию, ручное управление, обслуживание и безопасный режим при неисправности АВР.

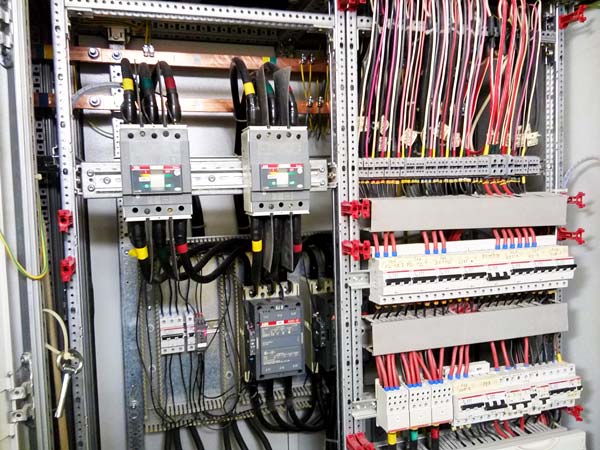

Сборка щита должна соответствовать конкретной схеме. Пример реализации — щит АВР для центра обработки данных; готовое изделие всё равно требует проверки на объекте.
Как определяют и закрепляют категорию
Составить перечень электроприёмников
Нагрузки группируют по функции, мощности, режиму работы и последствиям отключения.
Применить ПУЭ и профильные нормы
Учитывают требования для назначения здания, технологического процесса, пожарной безопасности и систем обеспечения безопасности.
Определить внешние источники
Сопоставляют доступную схему сети, параметры технологического присоединения и реальную независимость направлений питания.
Выбрать внутреннюю схему
Рассчитывают секции, кабели, защиту, АВР, ИБП или ДГУ и выделяют приоритетную нагрузку.
Зафиксировать решение
Категории и способы их обеспечения отражают в техническом задании, проекте, однолинейных схемах и документах технологического присоединения.
Разработка проекта электроснабжения нужна до заказа оборудования: иначе невозможно обоснованно выбрать число вводов, мощность резерва и алгоритм переключения. Основные этапы собраны также в статье о проектировании электроснабжения.
Типовые ошибки и что проверяют при приёмке
Категория назначена всему объекту
Без перечня приёмников нельзя понять, какие линии должны оставаться под резервом и какую мощность закладывать.
Два ввода имеют общую точку отказа
Одинаковое напряжение и разные кабели ещё не подтверждают независимость по ПУЭ.
АВР проверен только кнопкой
Нужно смоделировать предусмотренные режимы, измерить время и подтвердить блокировки под контролируемой нагрузкой.
Резерв не принимает пуск
Статическая сумма мощностей не учитывает пусковые токи двигателей, переходные процессы и ступенчатое подключение.
Аудит проекта электроснабжения помогает найти противоречия до монтажа, а эксплуатационные испытания подтверждают уже собранную схему. Отдельно планируют обслуживание источников бесперебойного питания, аккумуляторов и ДГУ.
