Изменение схемы электроснабжения серверной с резервом от ДГУ
Для серверной на втором этаже здания разработали и смонтировали отдельный электрощит с вводом от ВРУ после АВР и прямой линией от ДГУ. Два режима резервного питания позволяют обслуживать ВРУ и панели без длительного отключения серверной; выявленные дефекты кабельных соединений устранили на гильзах ГМЛ.
О проекте
Для постоянного заказчика модернизировали электроснабжение серверной на втором этаже здания. Вместо зависимости от общей панели ВРУ разработали и смонтировали отдельный щит с вводом после АВР и прямой линией от ДГУ. Новая схема предусматривает два режима резервного питания и позволяет организовать обслуживание ВРУ и распределительных панелей без длительного отключения критичной нагрузки.
Обеспечить обслуживание ВРУ без одновременного отключения серверной
Серверная располагалась на втором этаже и получала питание от одной из панелей ВРУ вместе с другими потребителями. При снятии напряжения для обслуживания ВРУ или распределительной панели питание серверной также прекращалось.
Установленные ИБП поддерживали серверные стойки и кондиционеры ориентировочно 40 минут. Этого времени было недостаточно для продолжительного обслуживания или модернизации ВРУ, поэтому требовался отдельный резервный путь питания.
При переносе линий выявили дефекты существующих кабельных соединений

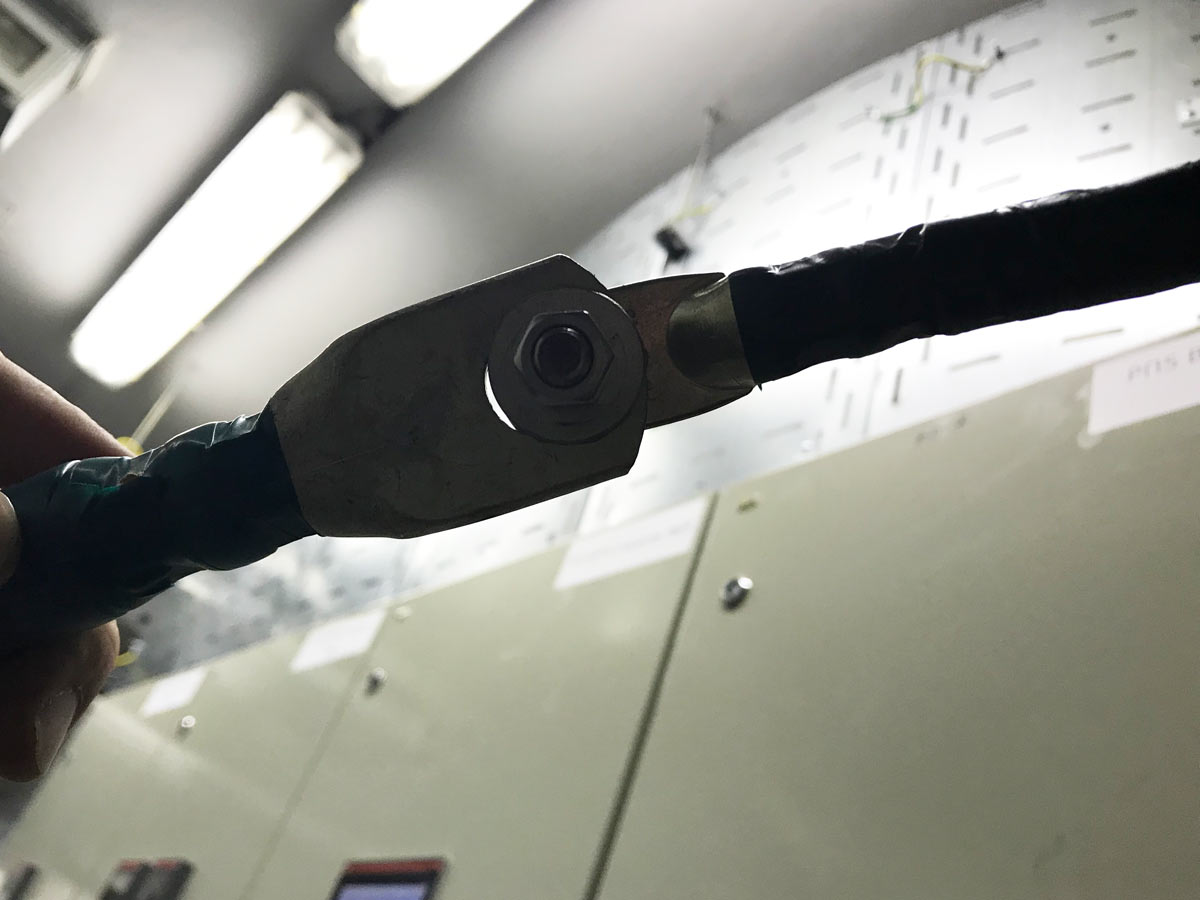

На отходящих линиях серверной обнаружили некачественные соединения и уменьшение сечения кабеля после места соединения. Состояние узлов зафиксировали до исправления.
Состояние до исправления

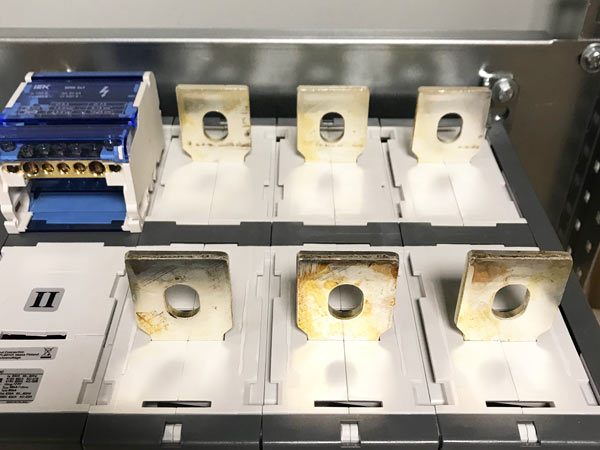

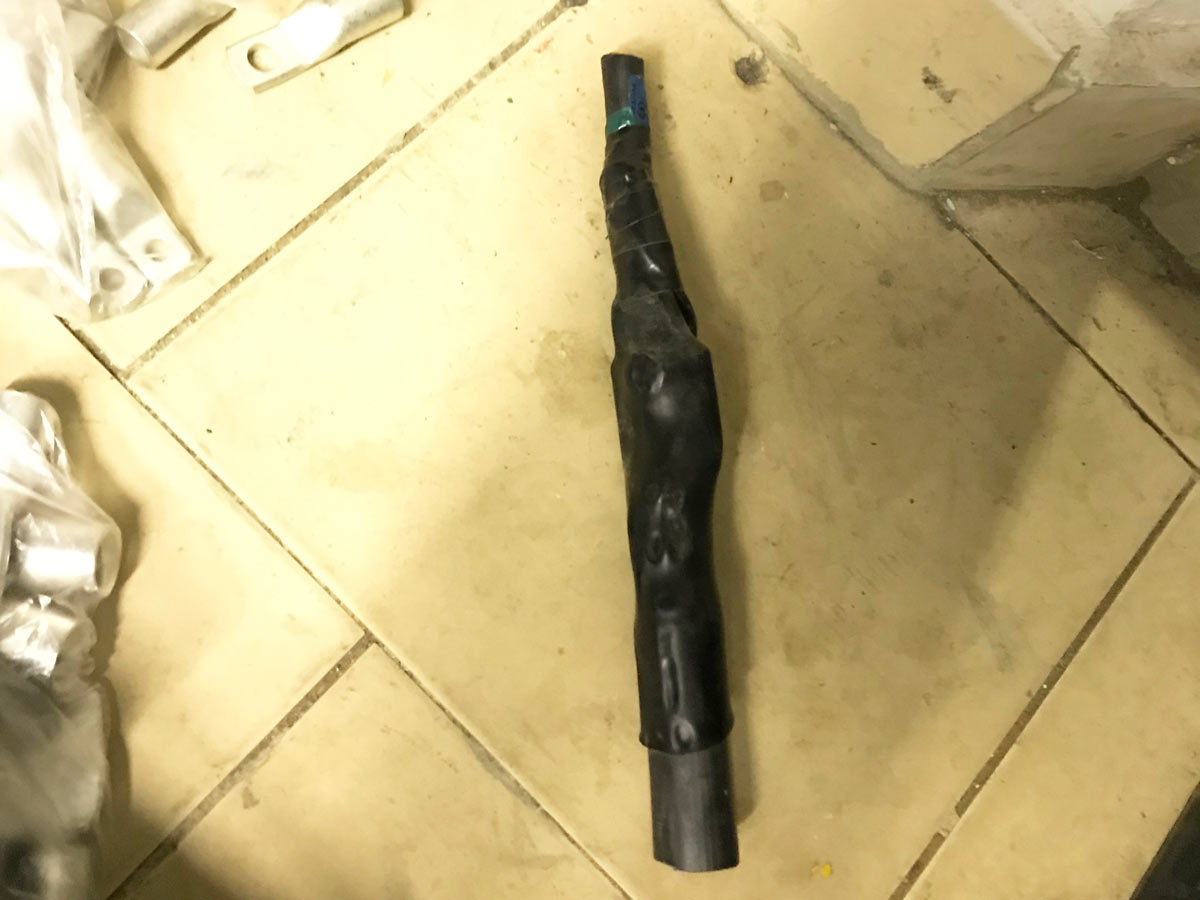

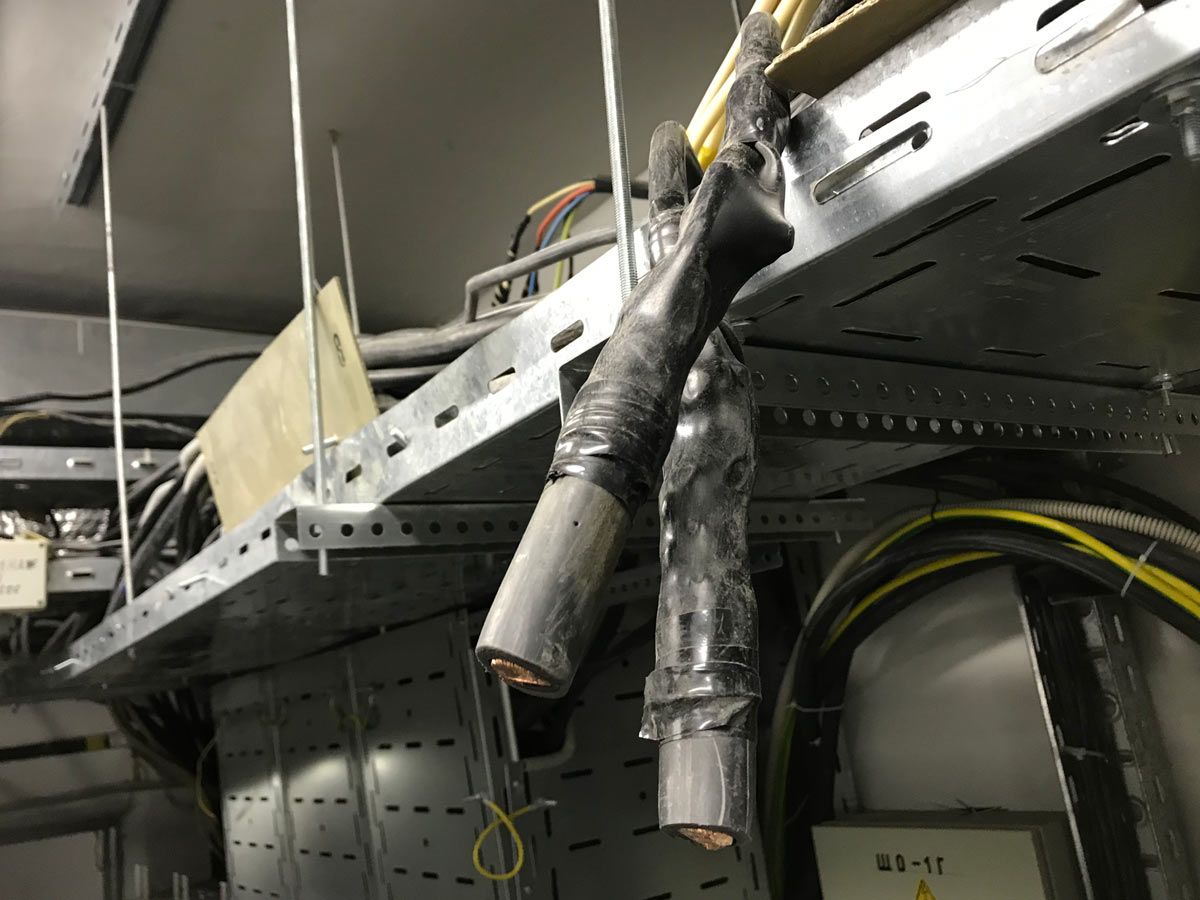

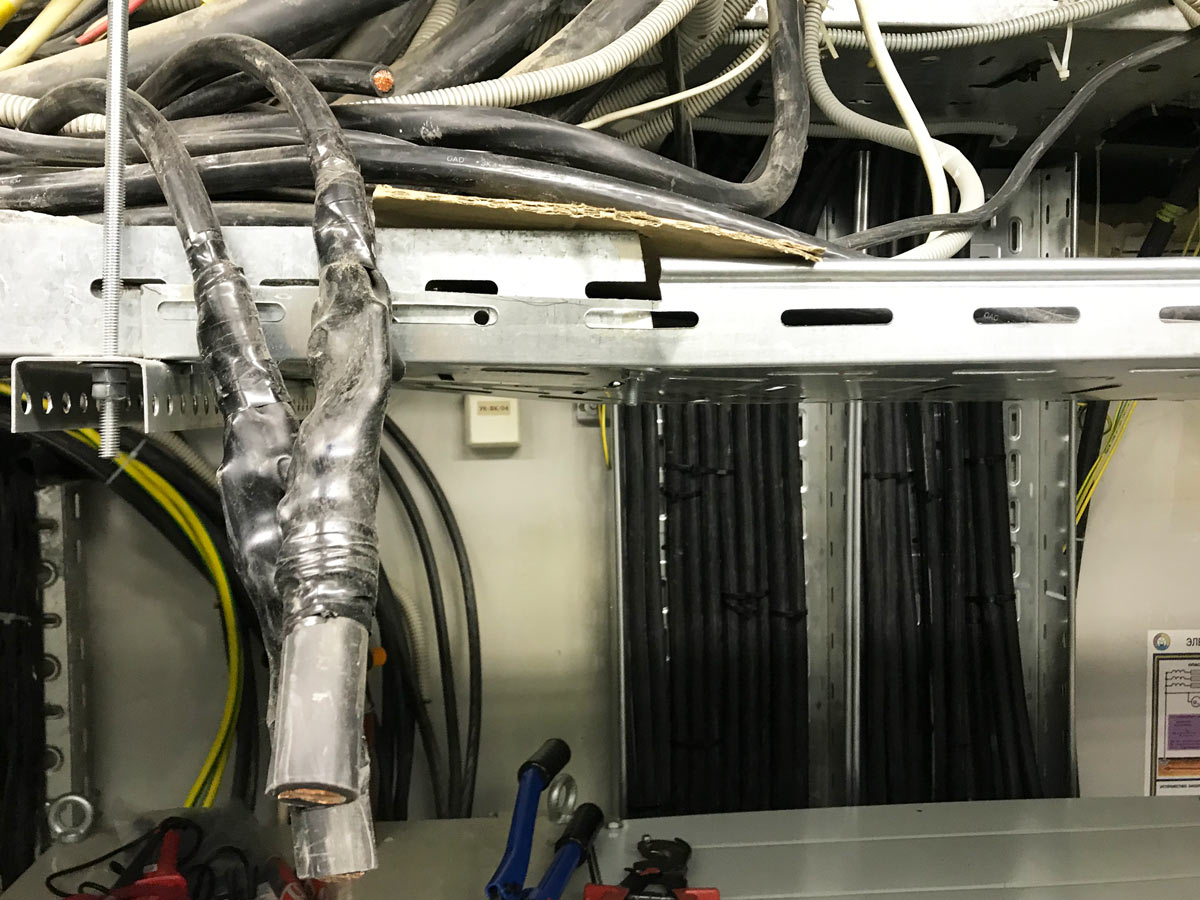

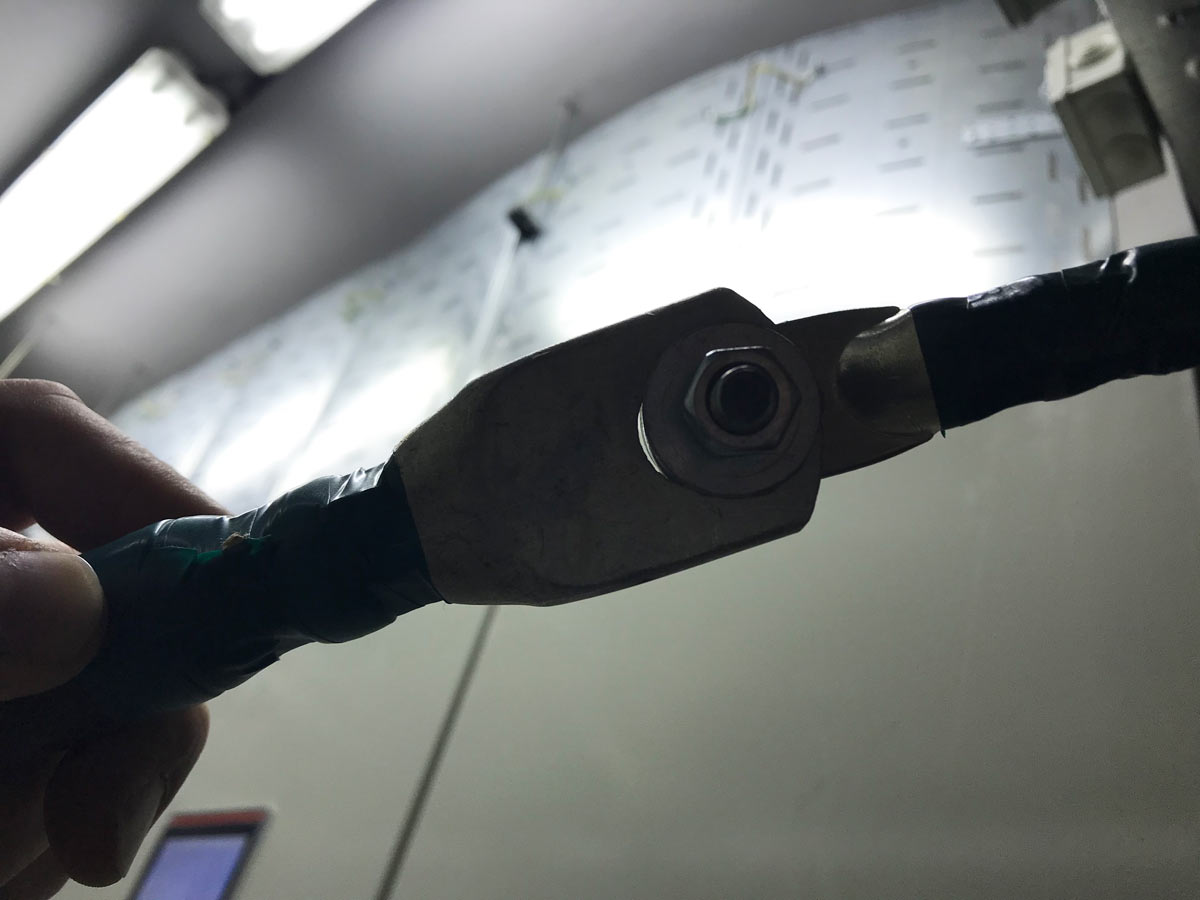

На снимке видны участки соединений и кабельные трассы внутри существующего оборудования.
Восстановление линий

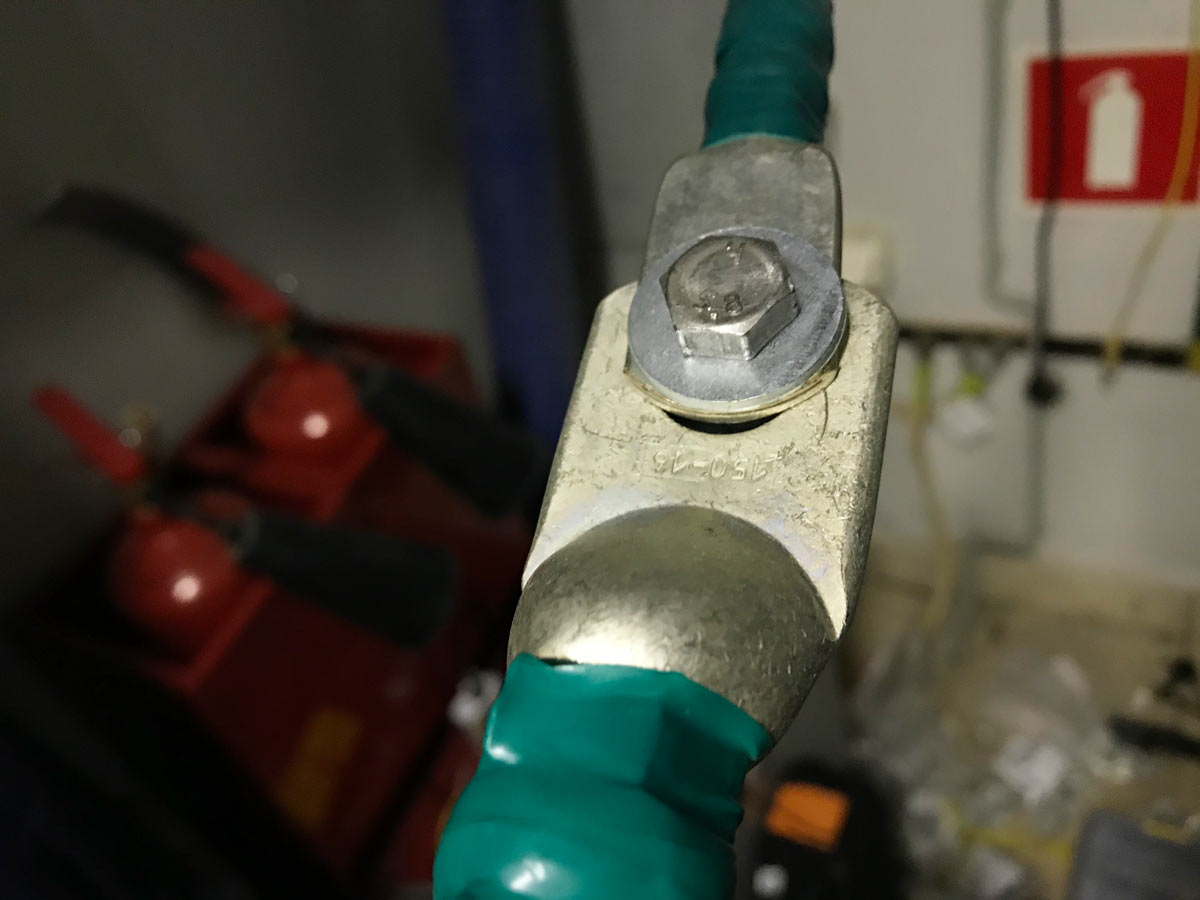

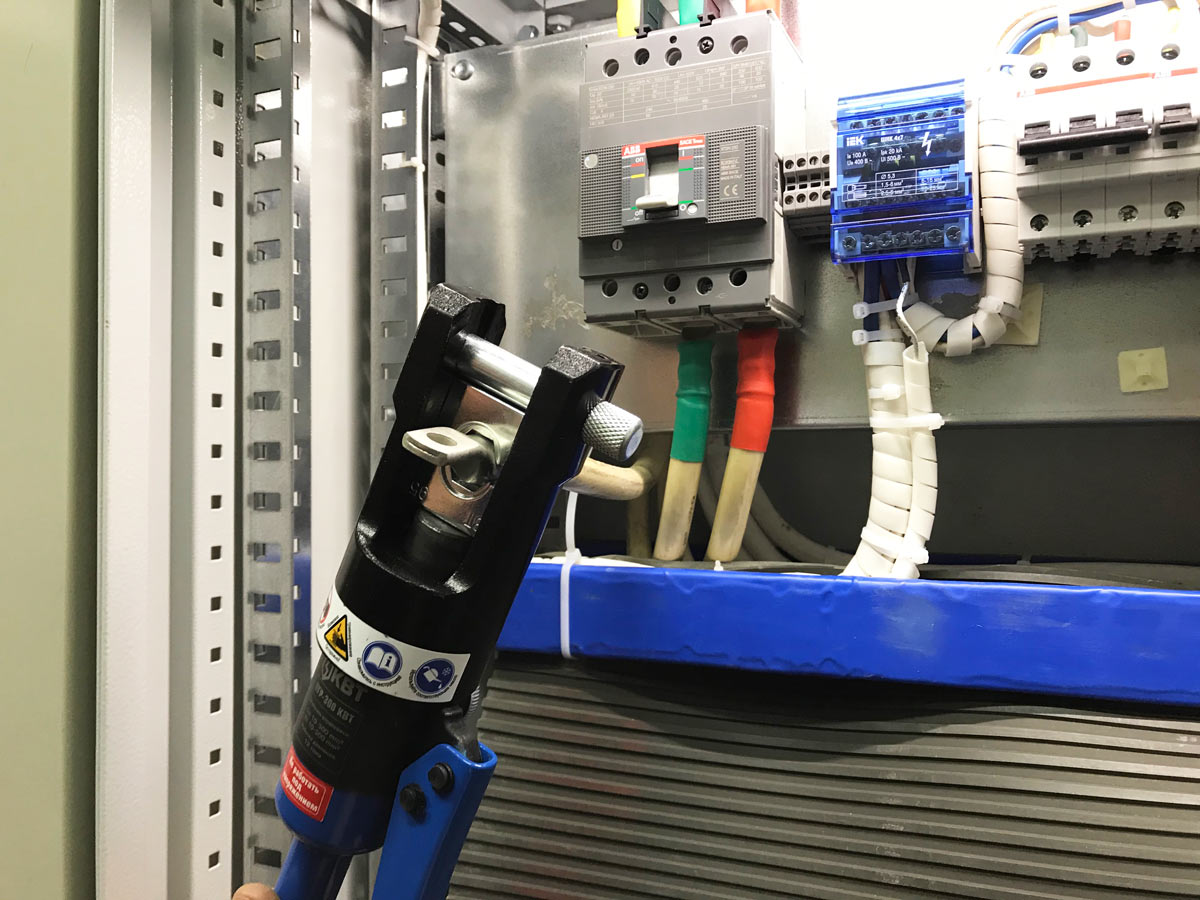

Соединения выполнили заново с применением гильз ГМЛ и клеевой термоусаживаемой трубки.
Проектирование, сборка щита и перенос линий серверной
Проект нового щита
Разработали решение с отдельным распределительным щитом для серверной.
Два ввода питания
Первый ввод подключён после АВР, второй предусмотрен напрямую от ДГУ.
Два режима от ДГУ

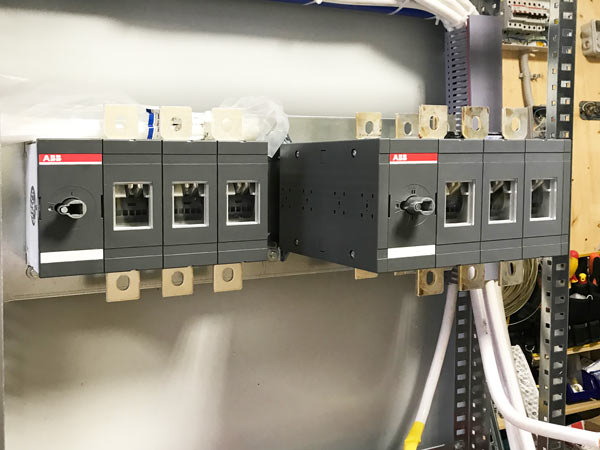

Реверсивные рубильники позволяют питать только серверную либо серверную вместе со зданием.
Резервные подключения

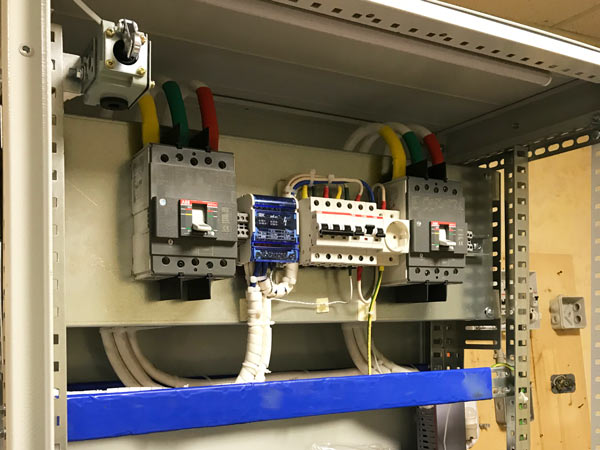

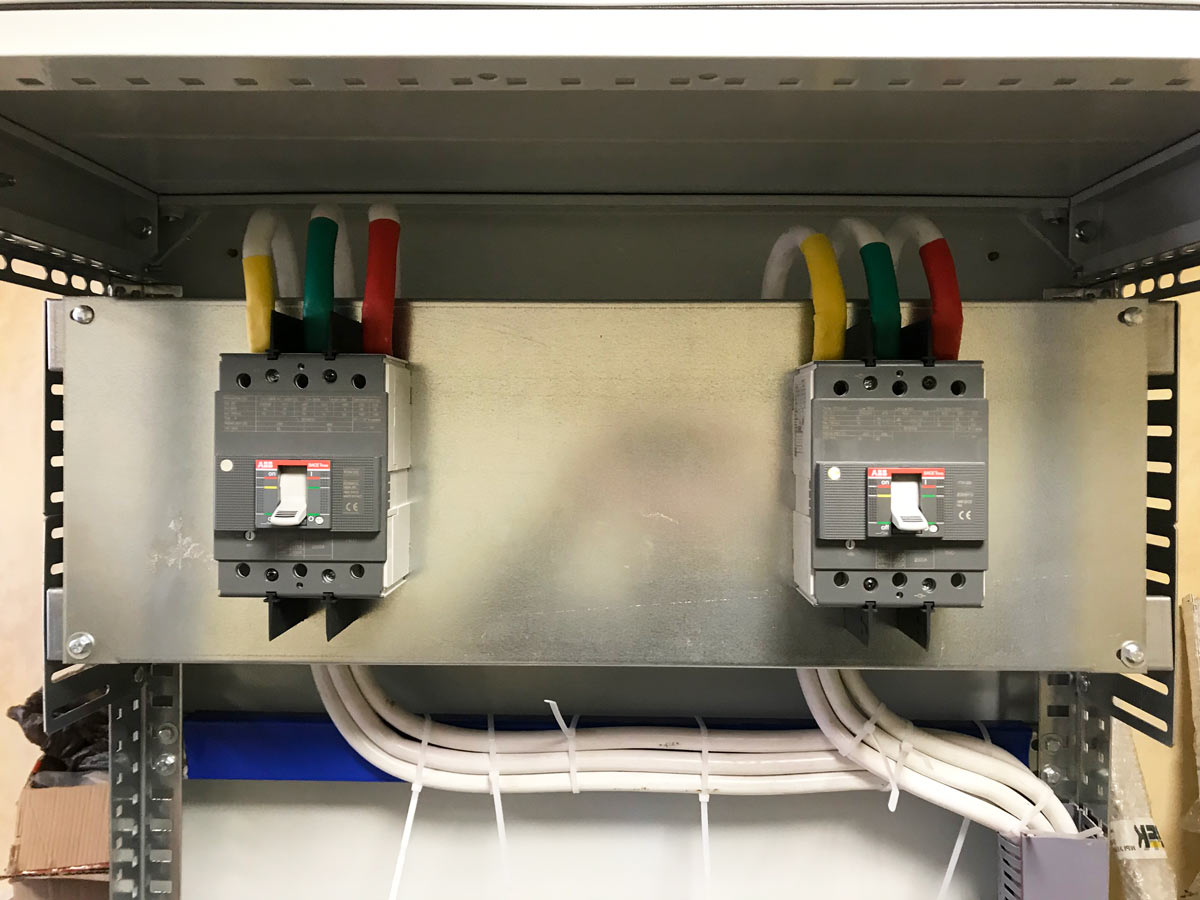

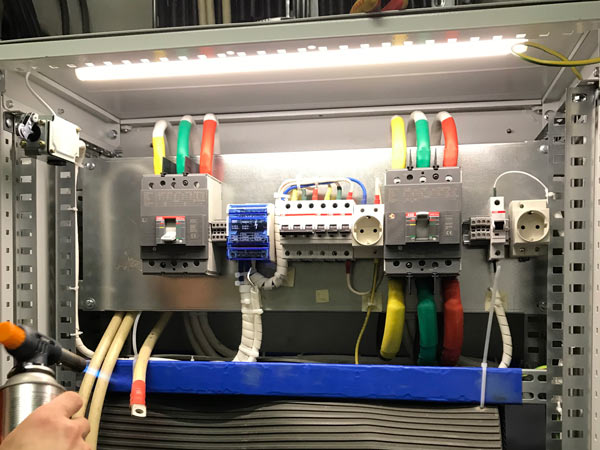

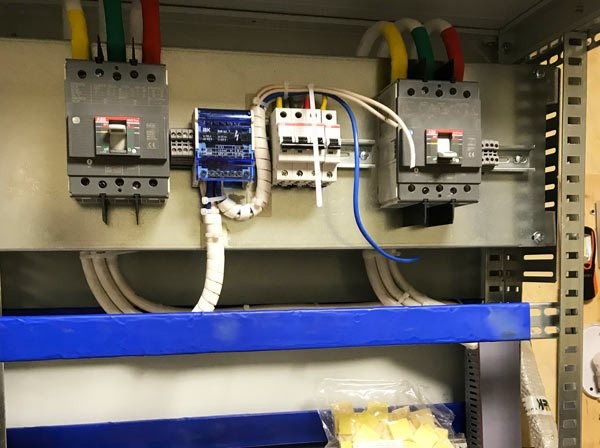

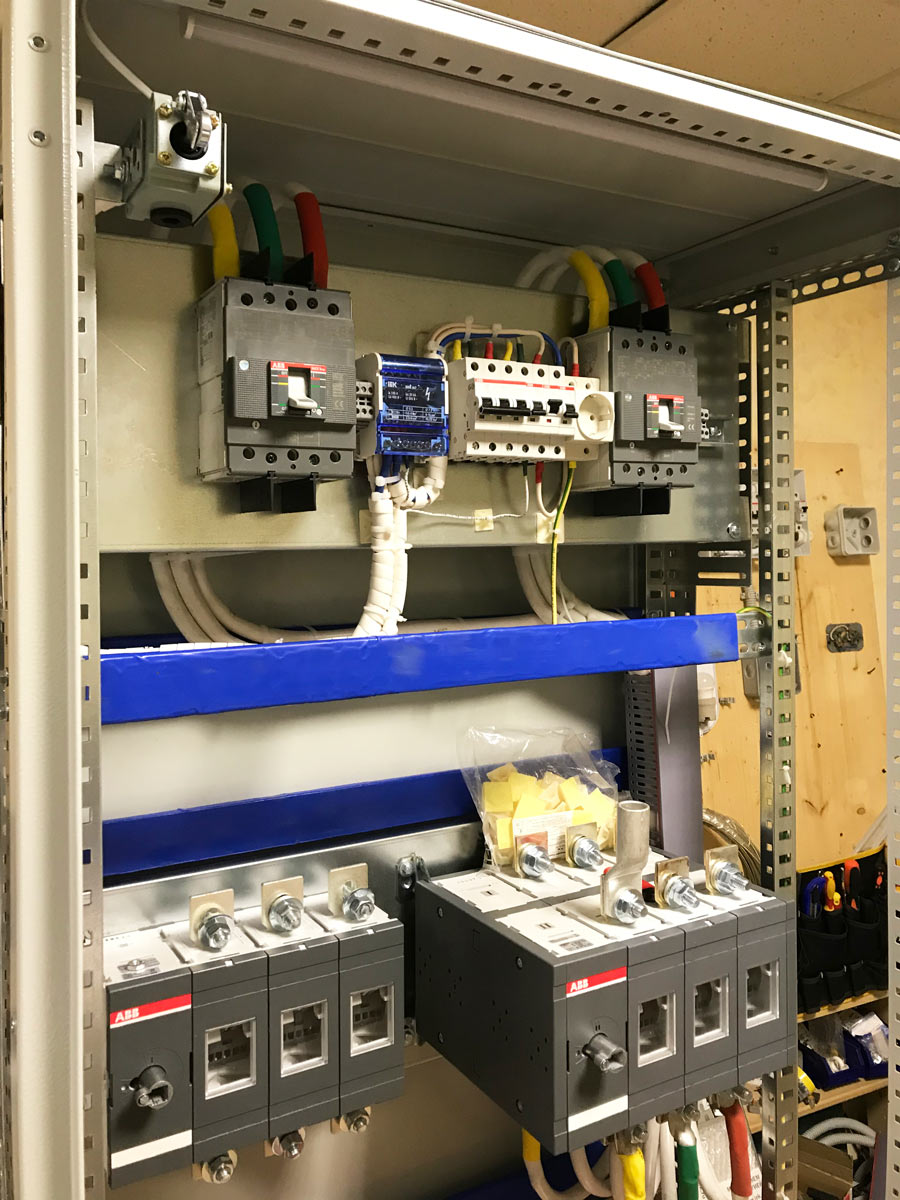

В щите установили модульные автоматы и кросс-модуль для временных дополнительных нагрузок.
Перенос линий
Отходящие линии серверной перенесли из существующей панели в новый электрощит.
Исправление соединений
Обнаруженные дефекты устранили с использованием гильз ГМЛ и клеевой термоусадки.

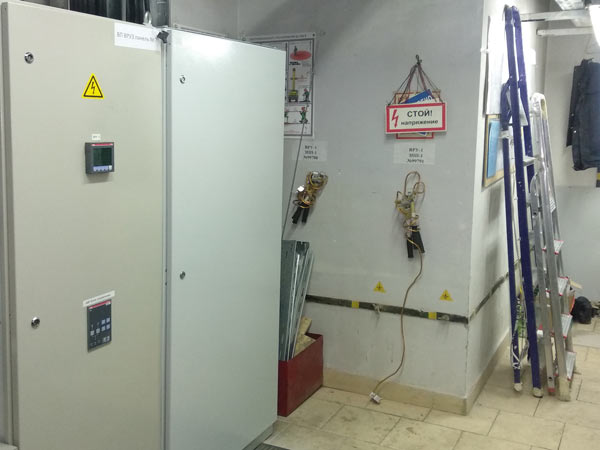

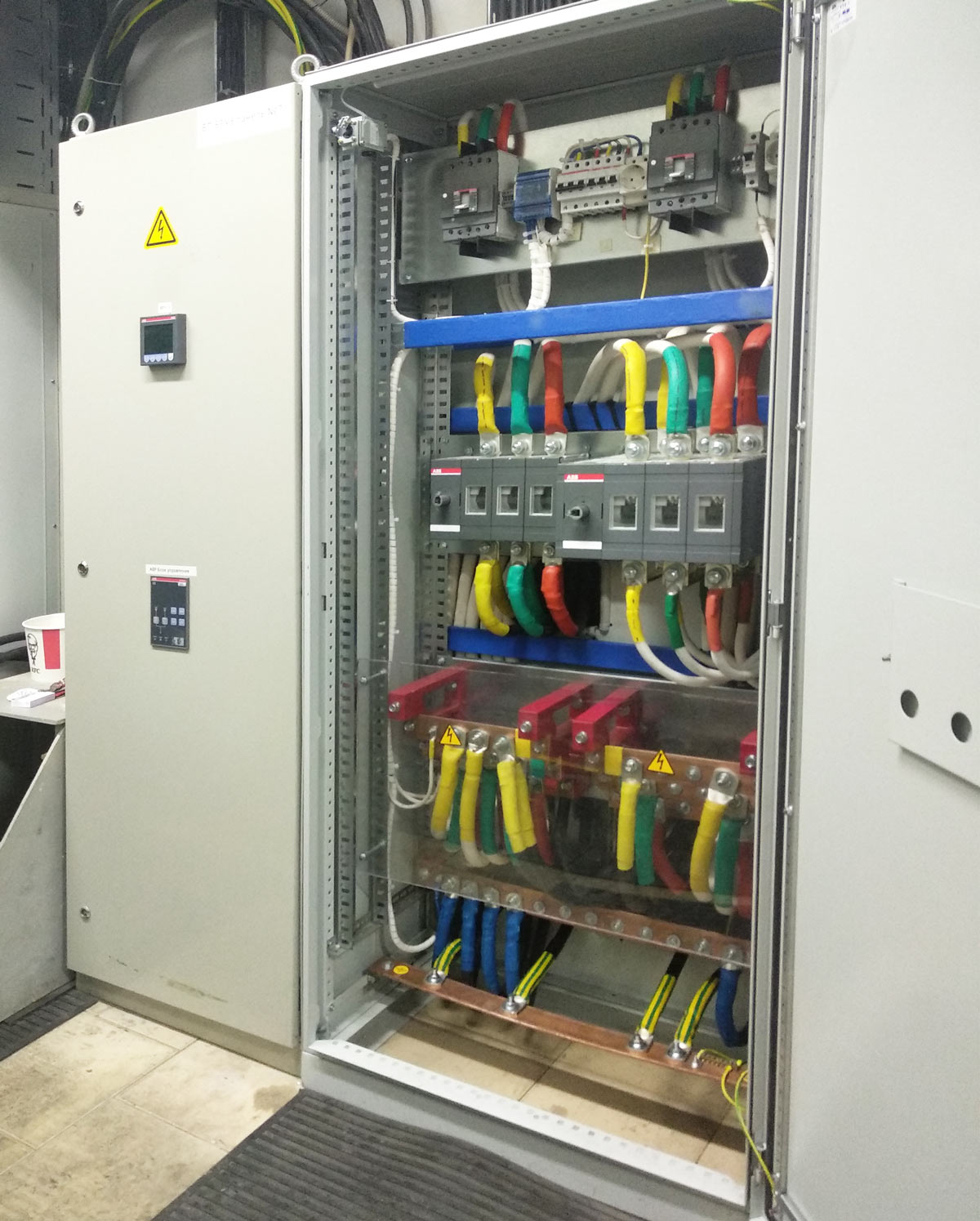

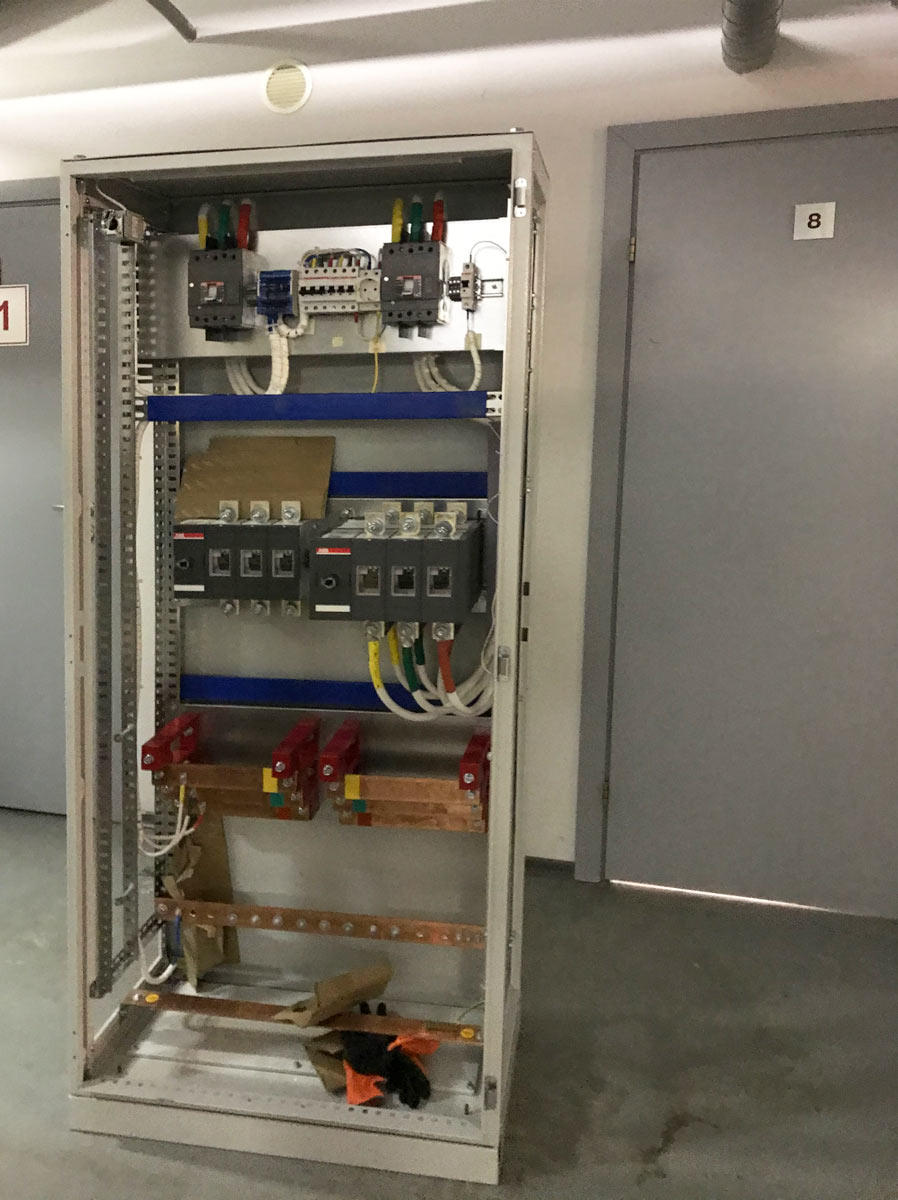

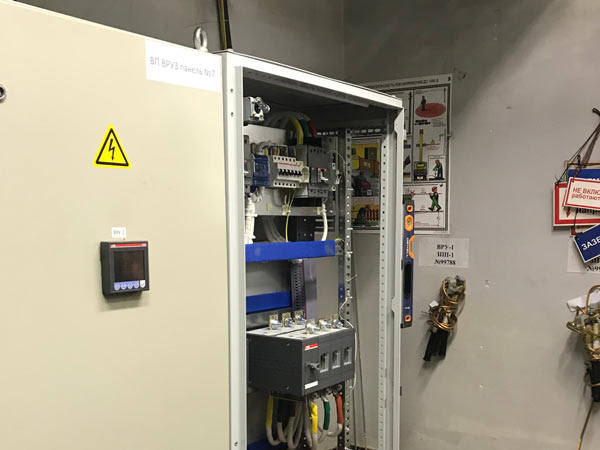

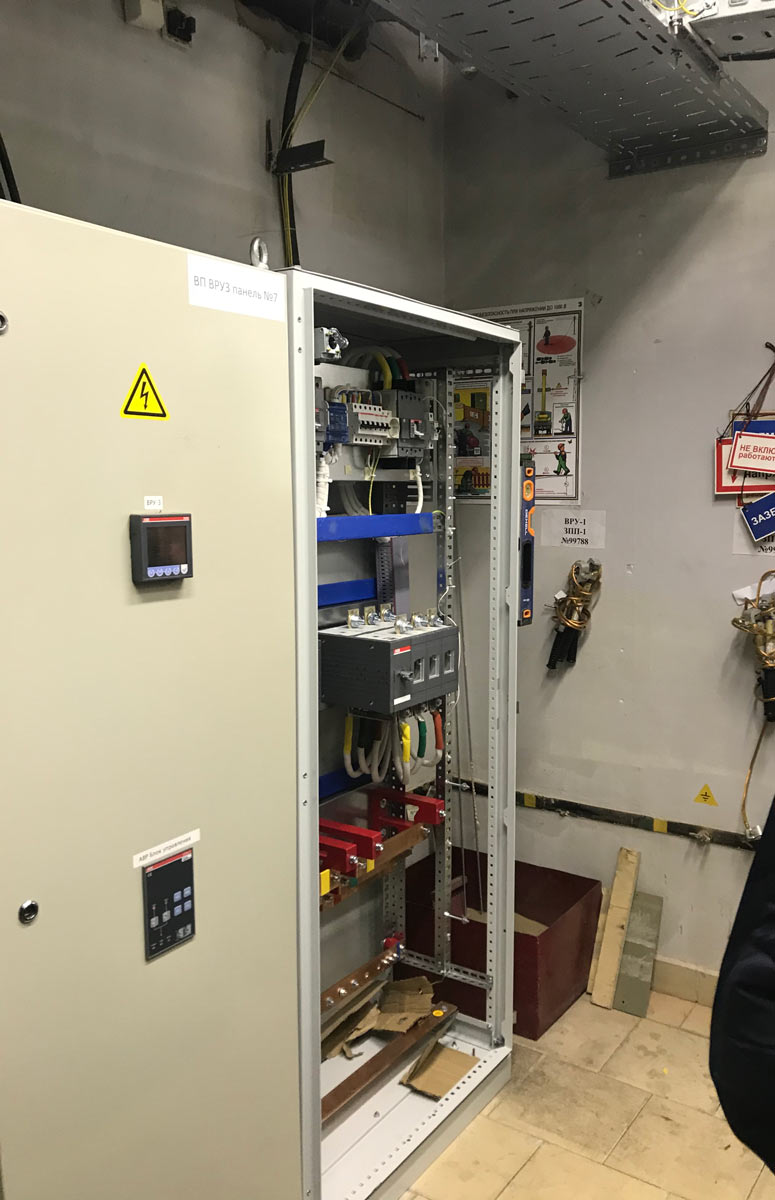

Общий вид нового электрощита
Отдельный щит с вводом после АВР и резервом от ДГУ
Основной ввод нового щита получает питание от ВРУ после АВР. Второй ввод выполнен отдельной линией от ДГУ, что позволяет задействовать резервное питание серверной на период работ с ВРУ или одной из распределительных панелей.

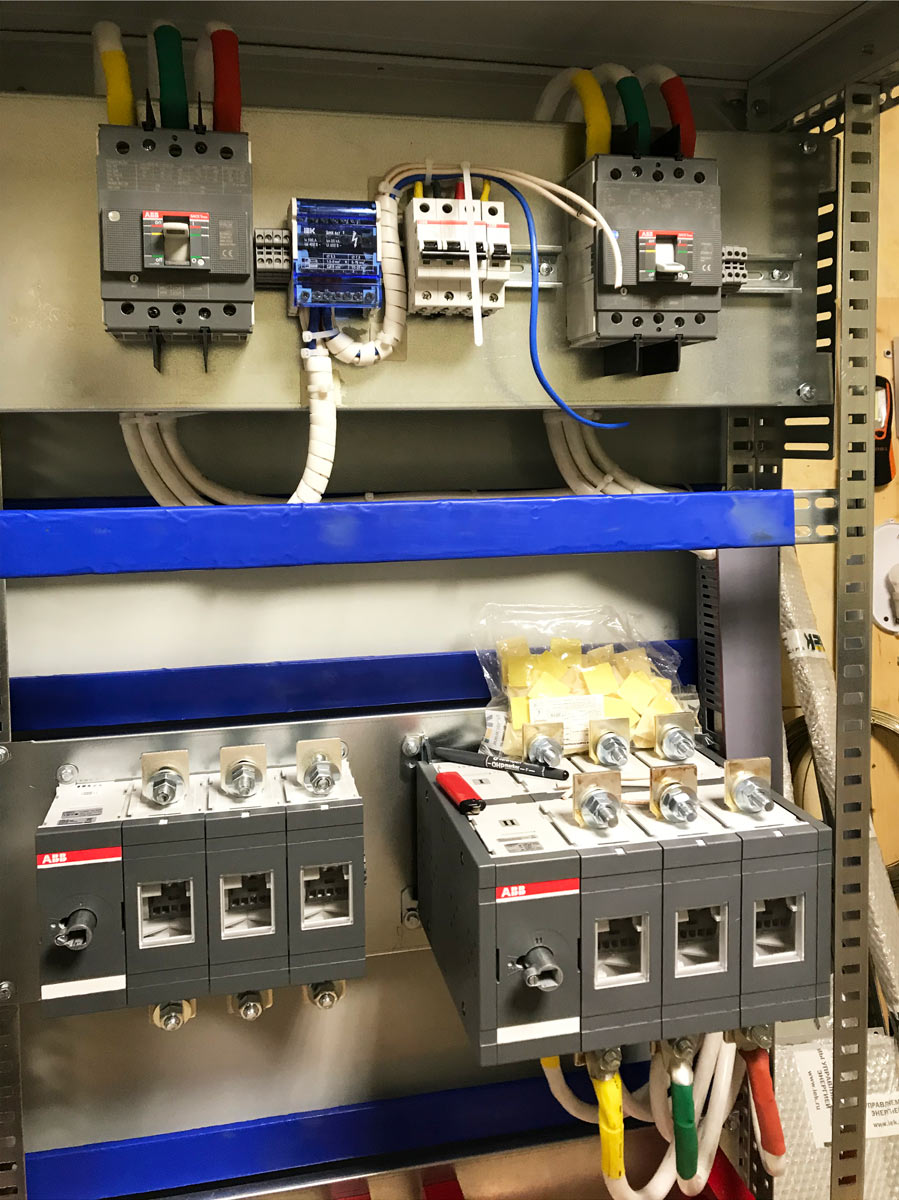

Внутри предусмотрены реверсивные рубильники, модульные автоматические выключатели и кросс-модуль. Фотофиксируется последовательная сборка силовой части, шин, аппаратов и подключений.

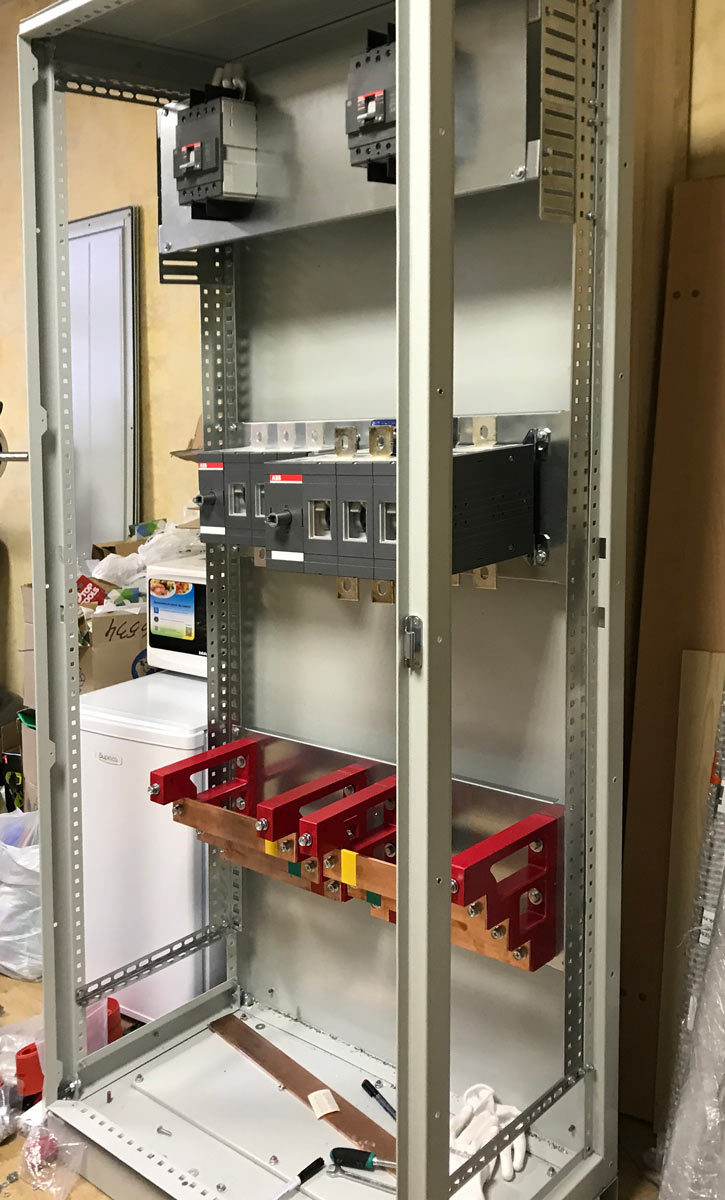

Сборка силовой части и организация внутренних подключений
Силовые аппараты

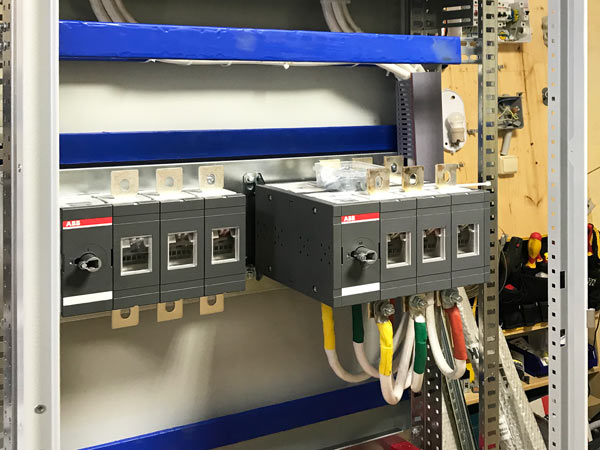

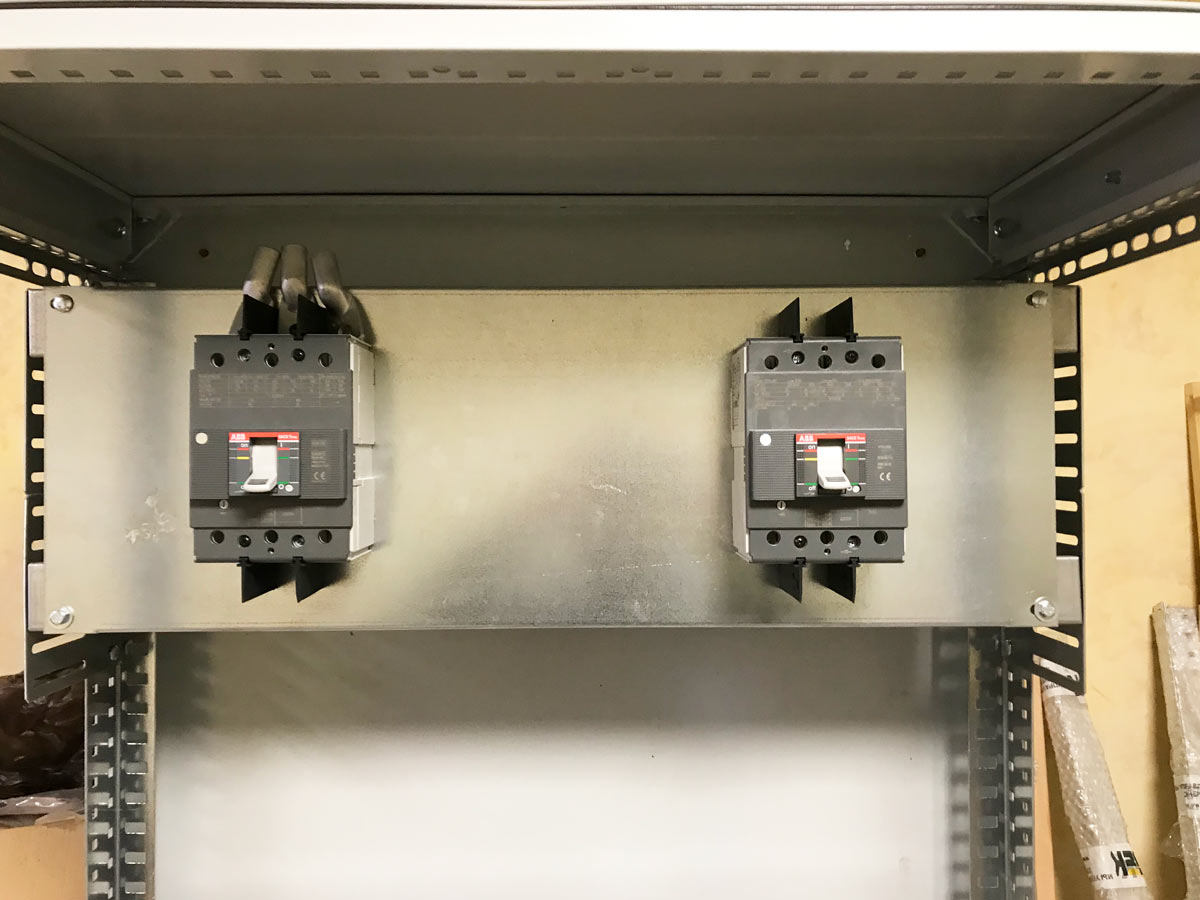

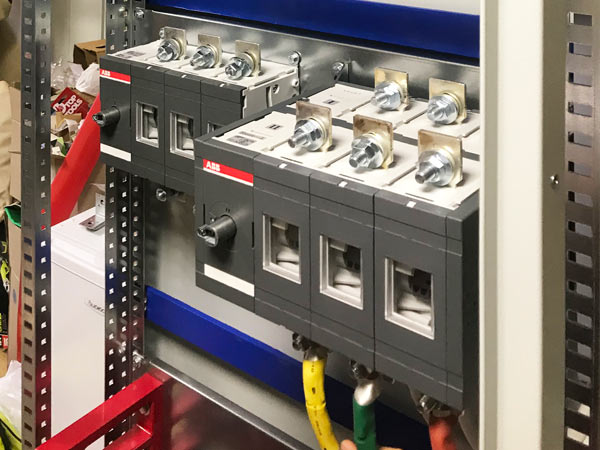

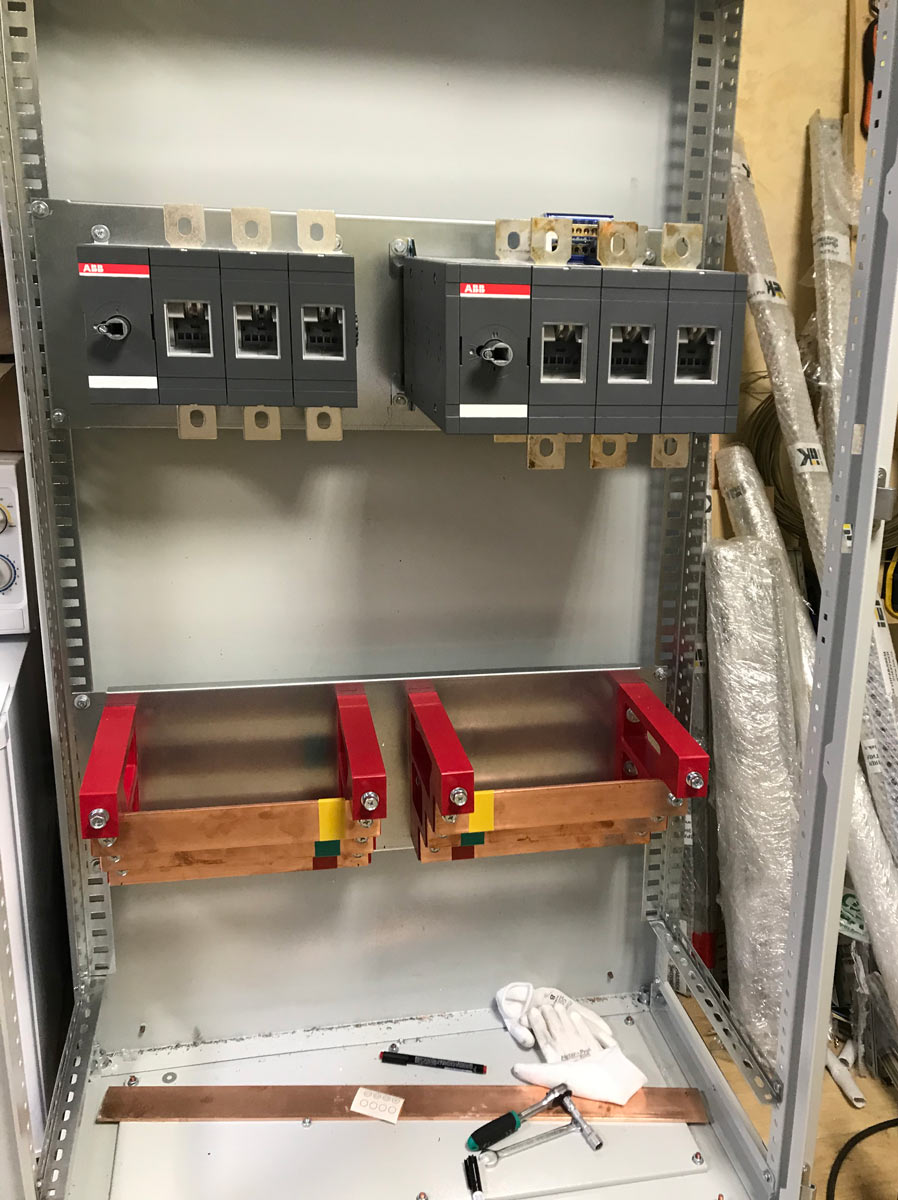

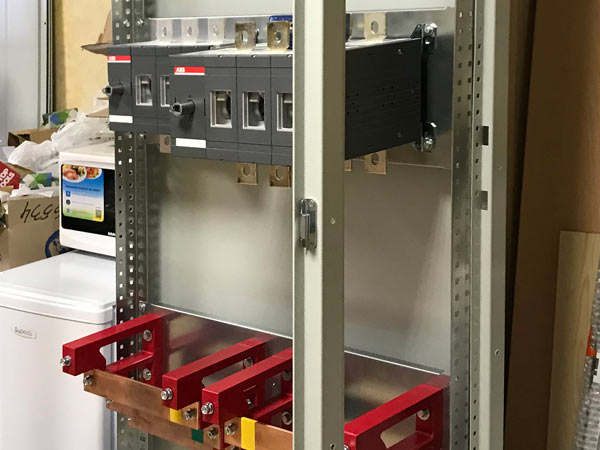

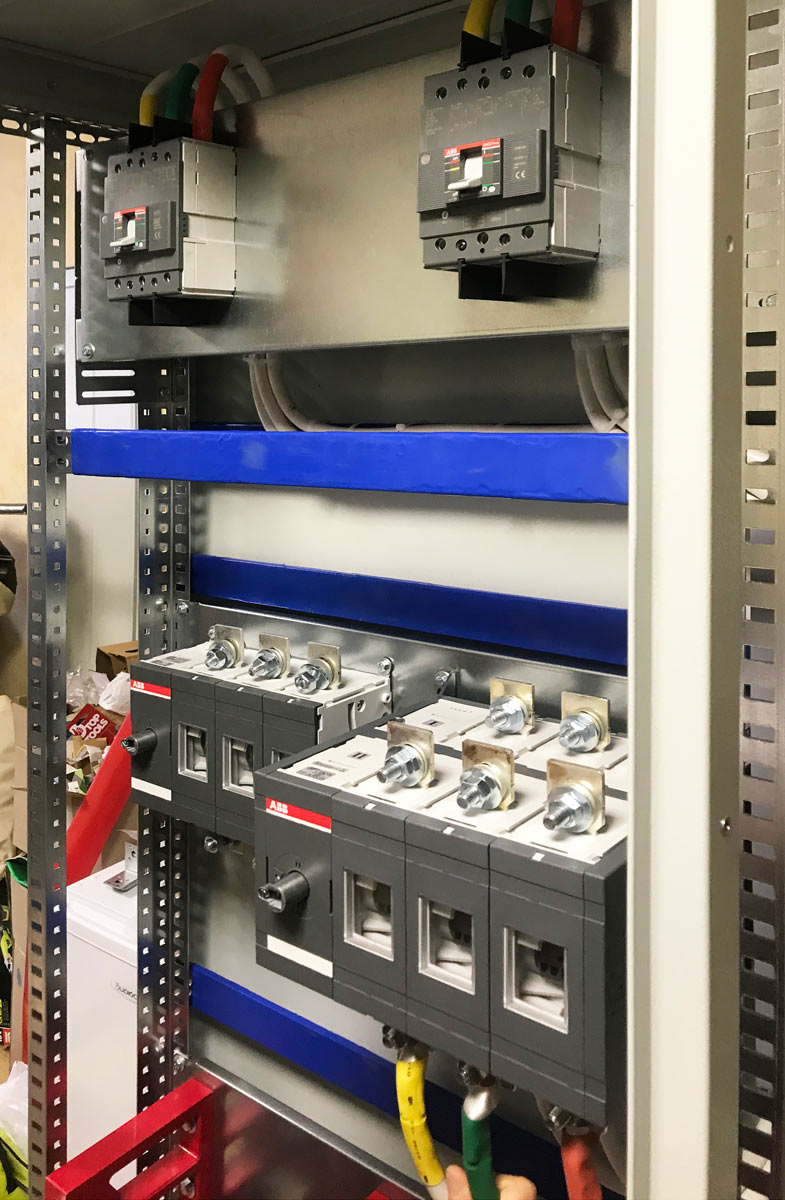

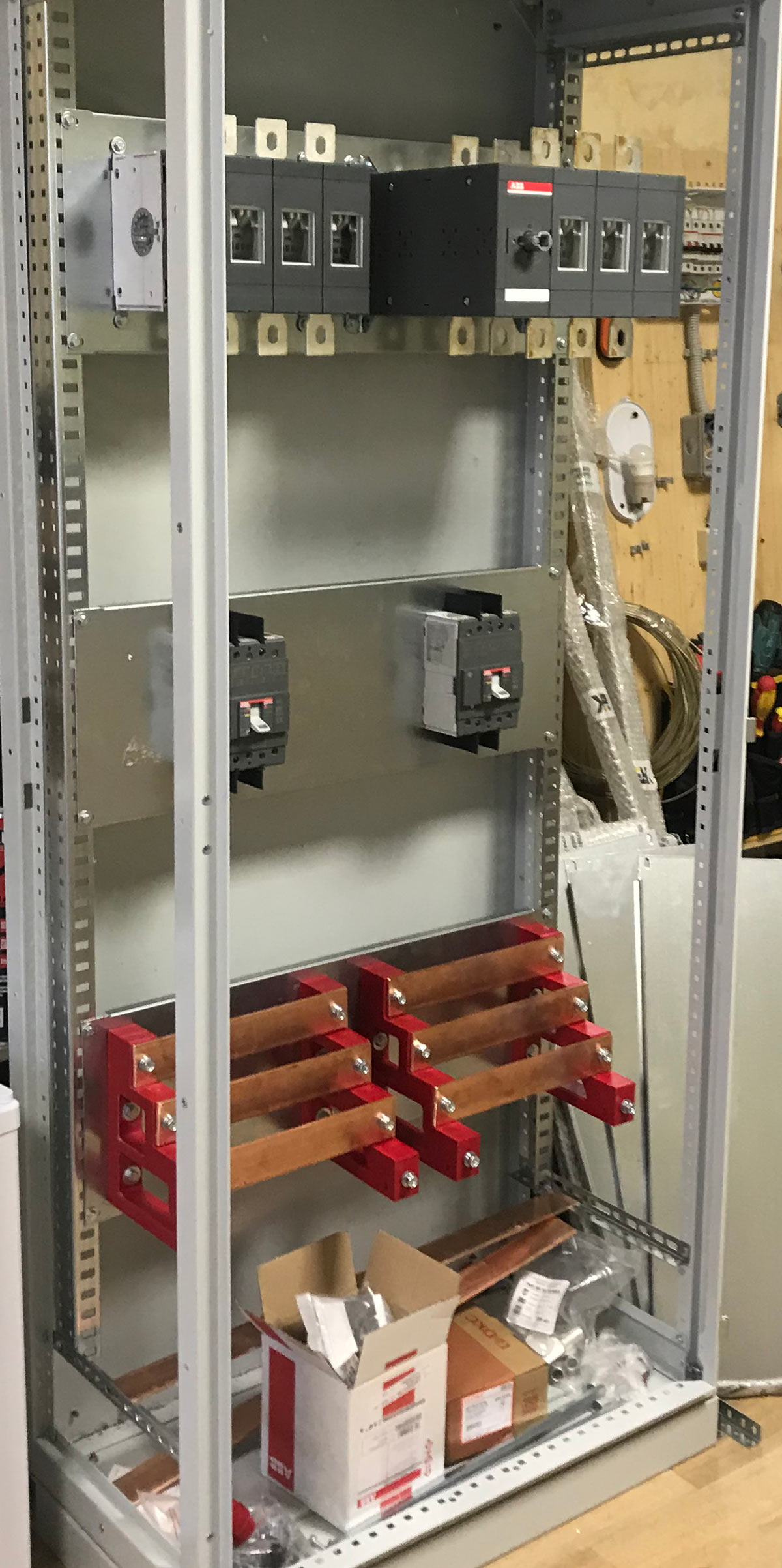

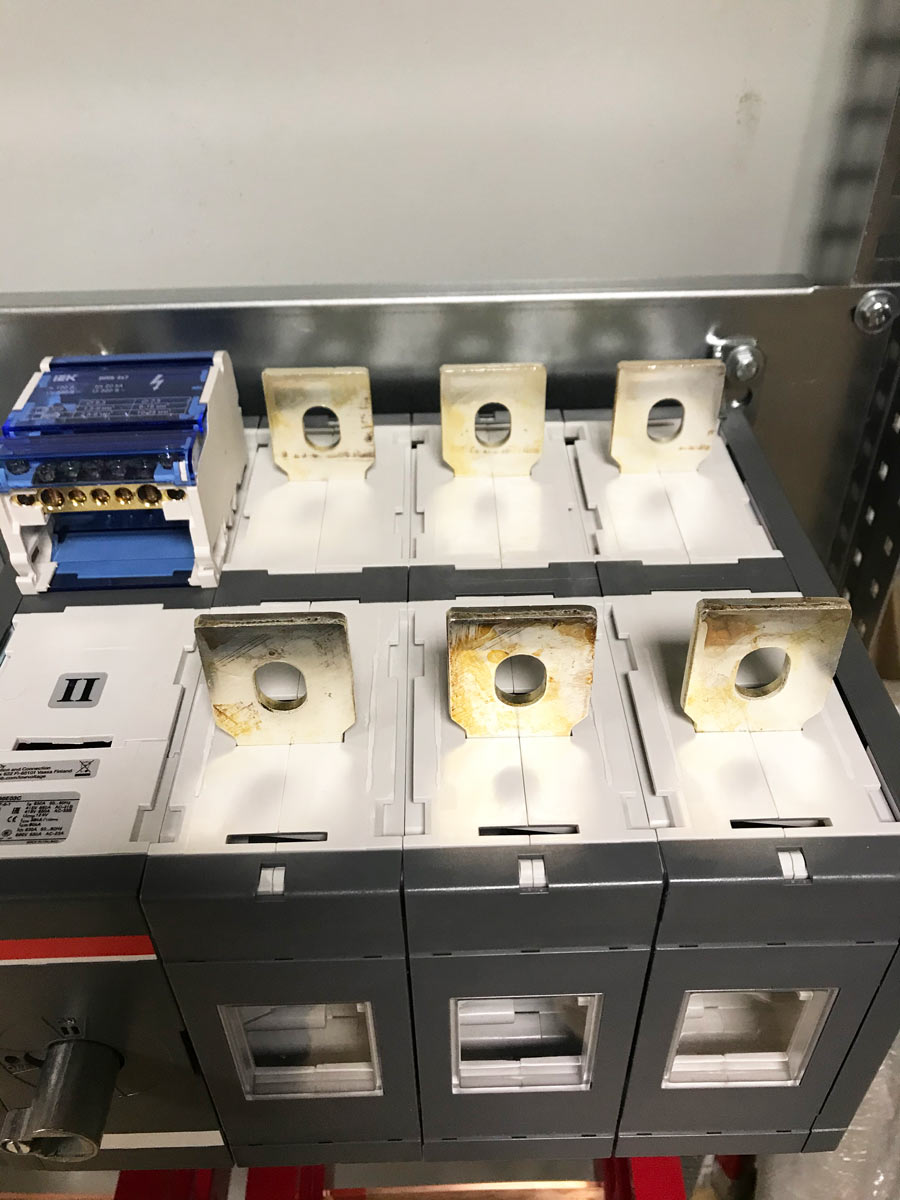

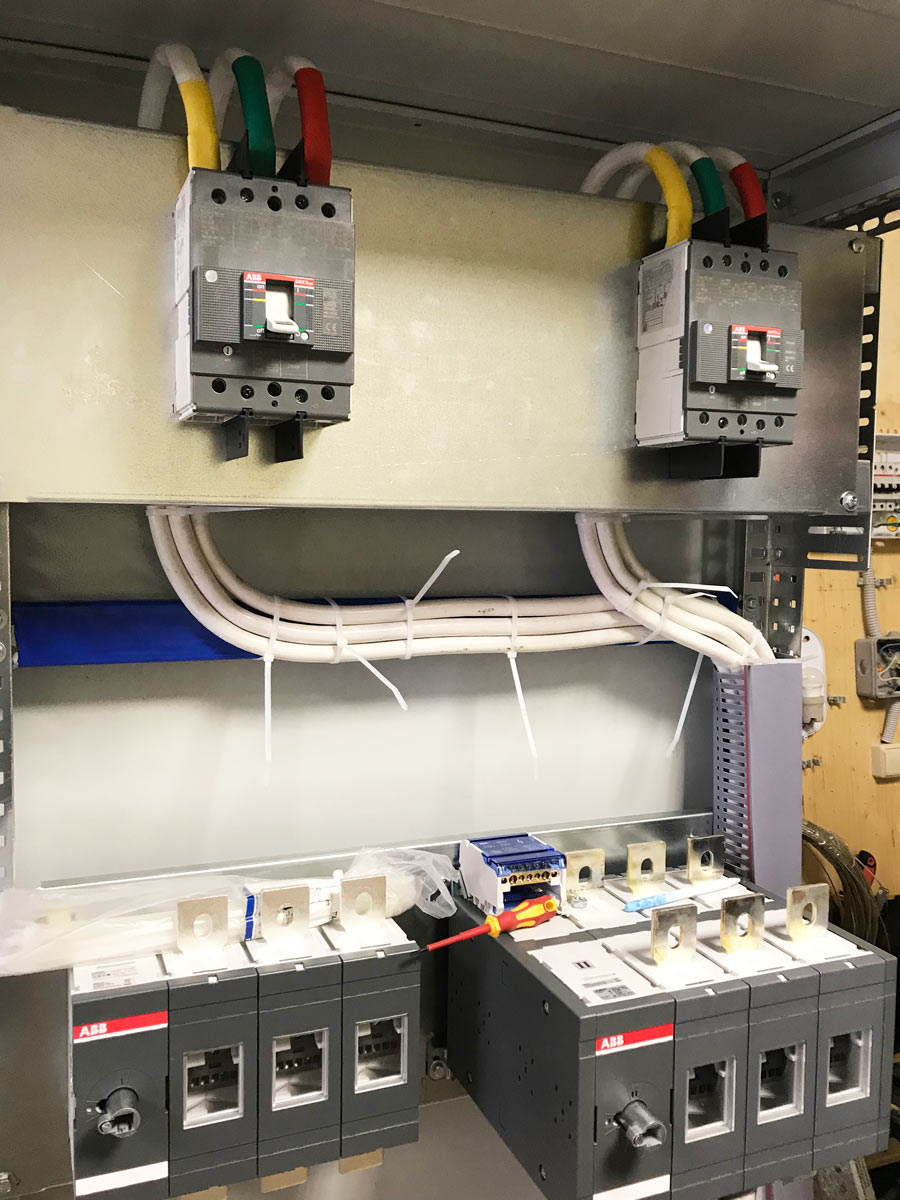

Крупные коммутационные аппараты закреплены на монтажных панелях внутри корпуса.

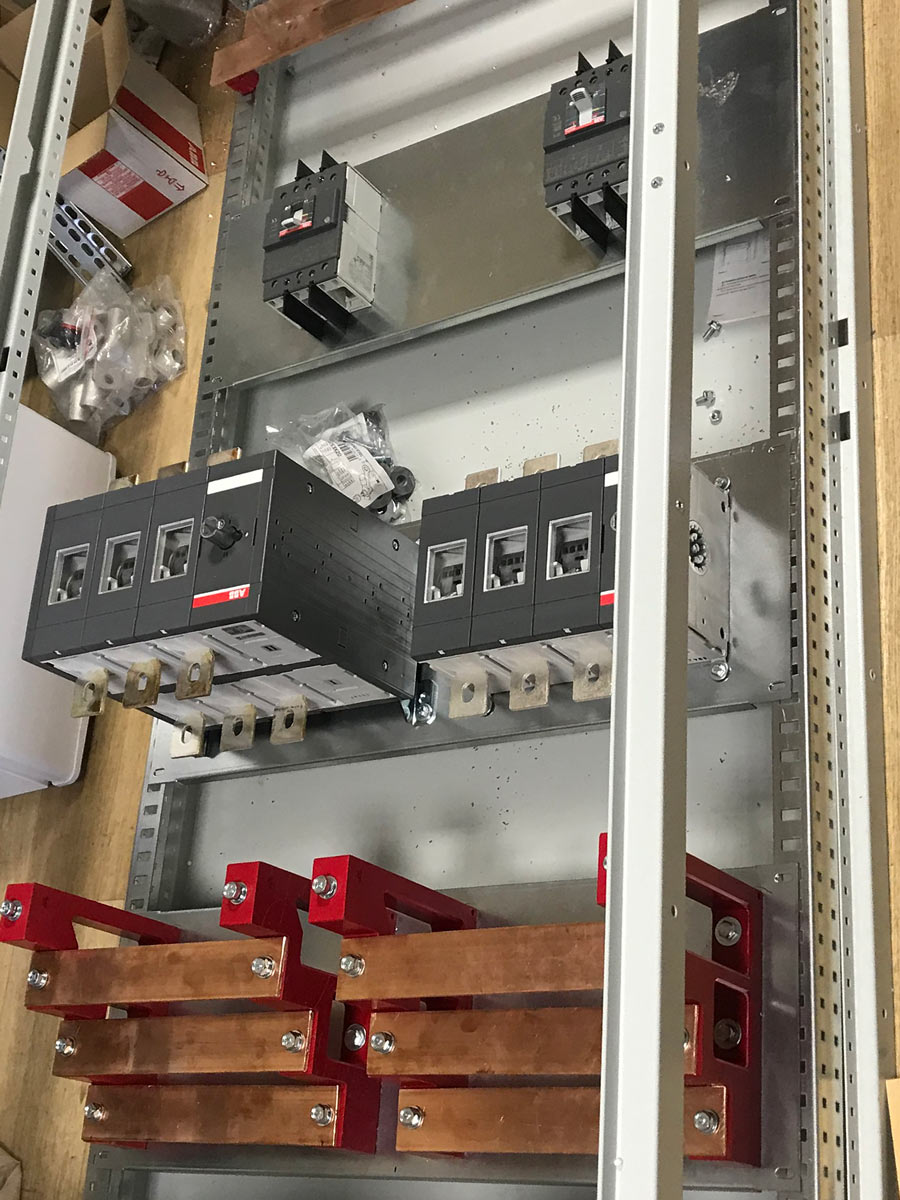

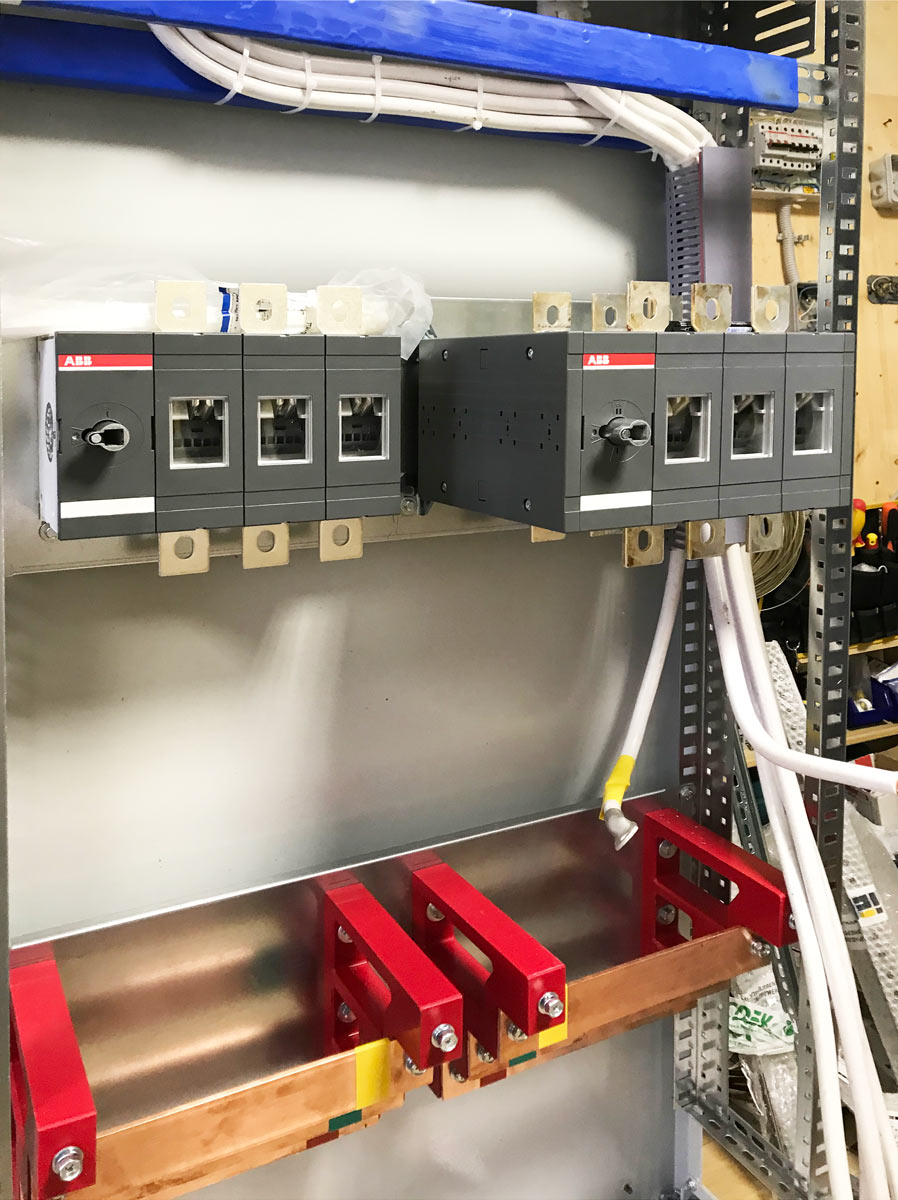

Медные шины

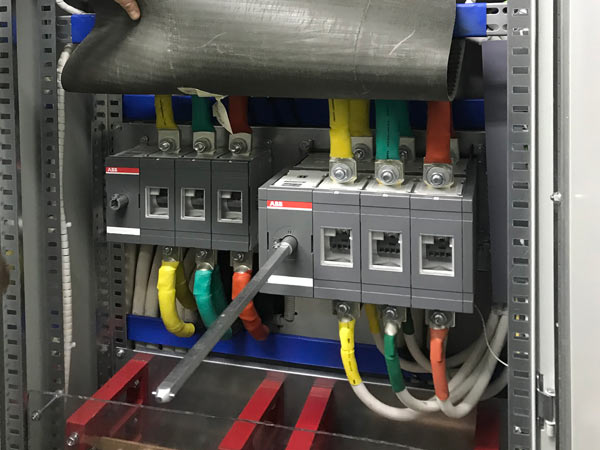

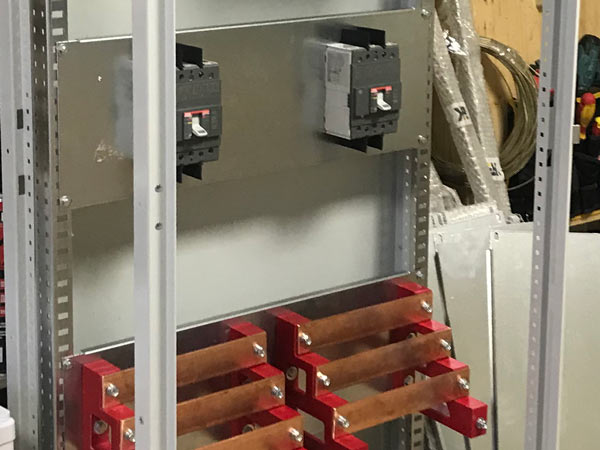

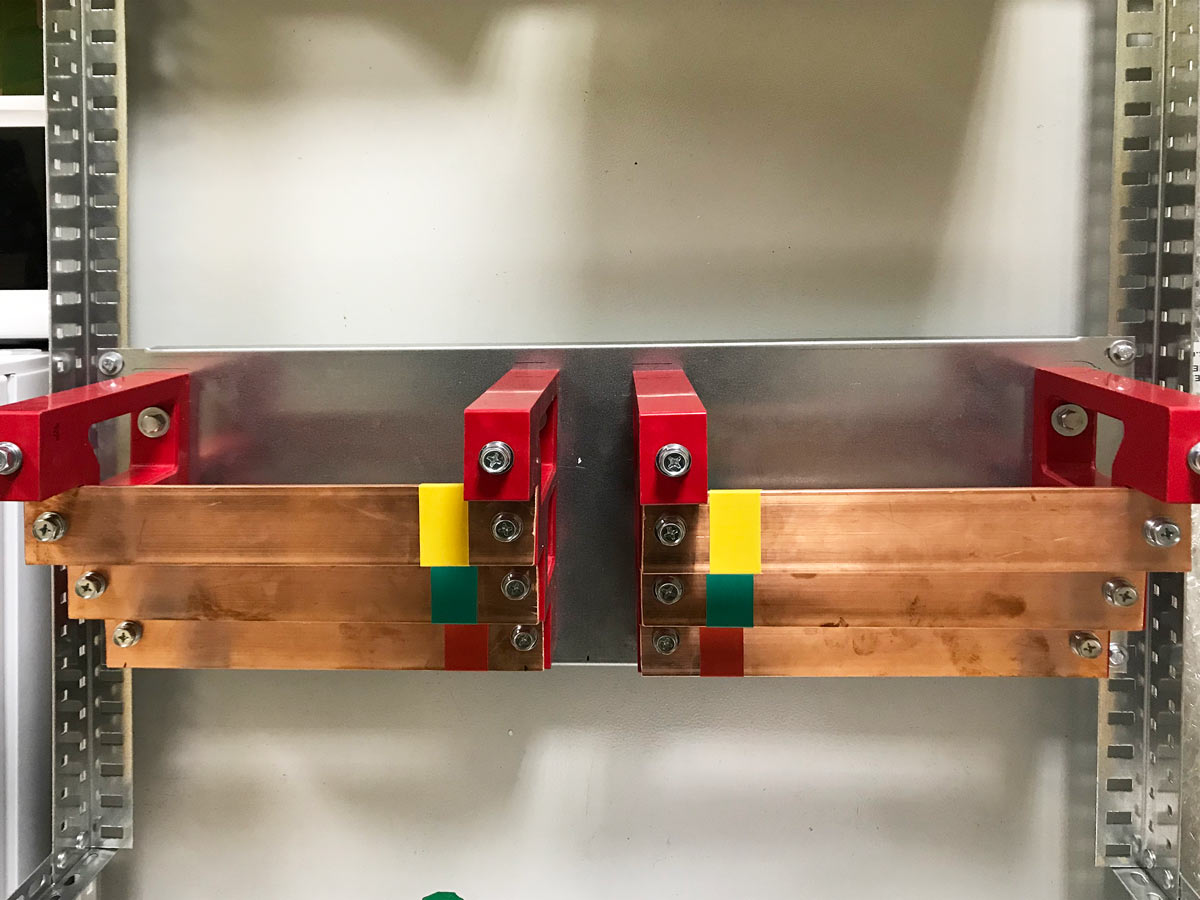

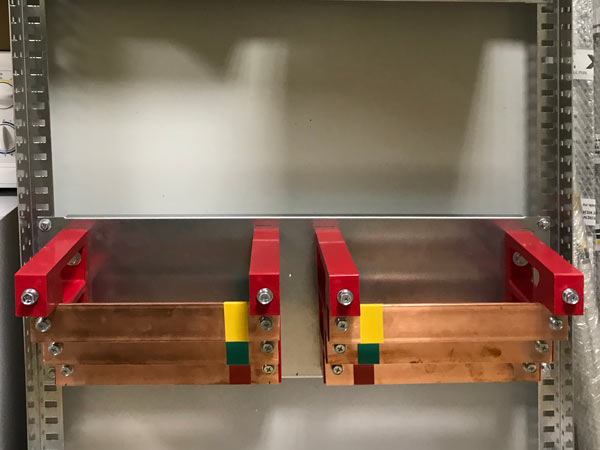

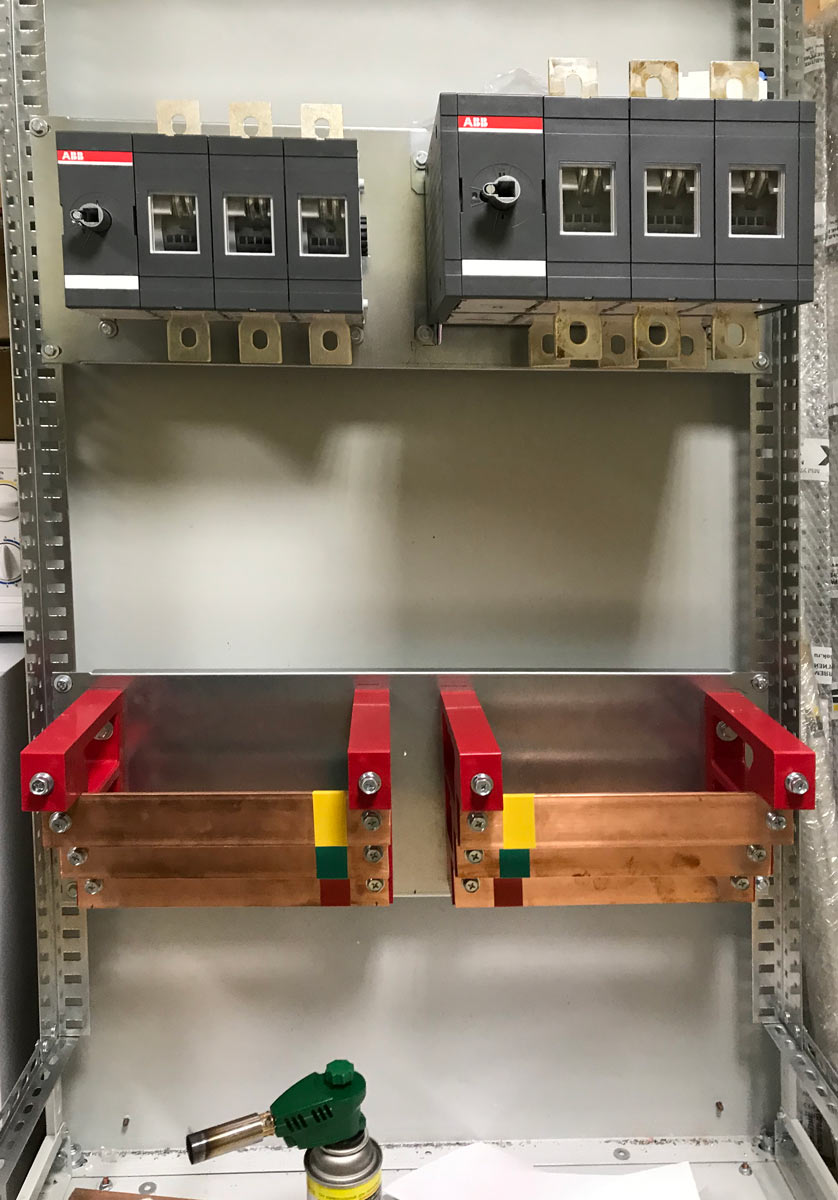

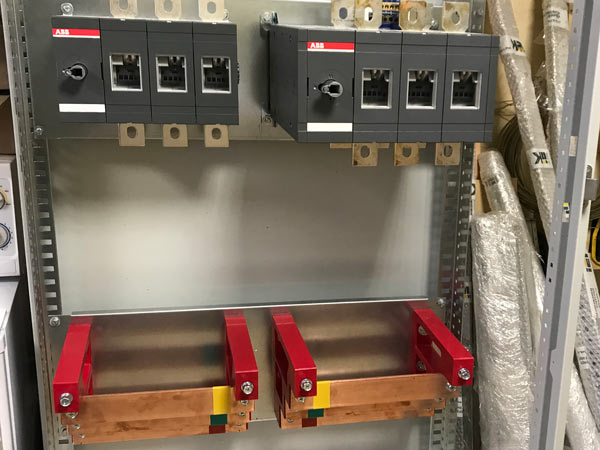

Шинная конструкция установлена на изоляторах и закрыта прозрачными защитными экранами.
Подключение проводников

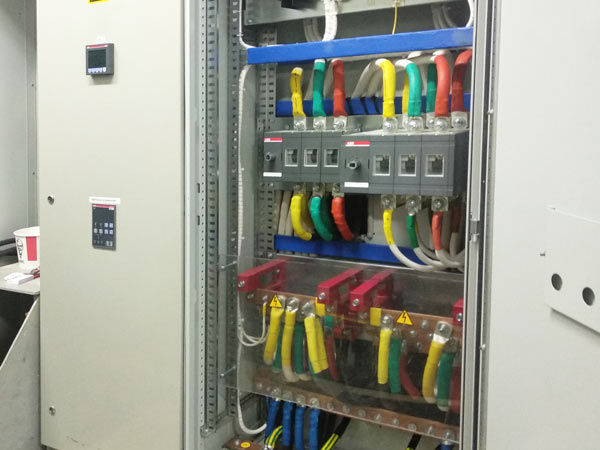

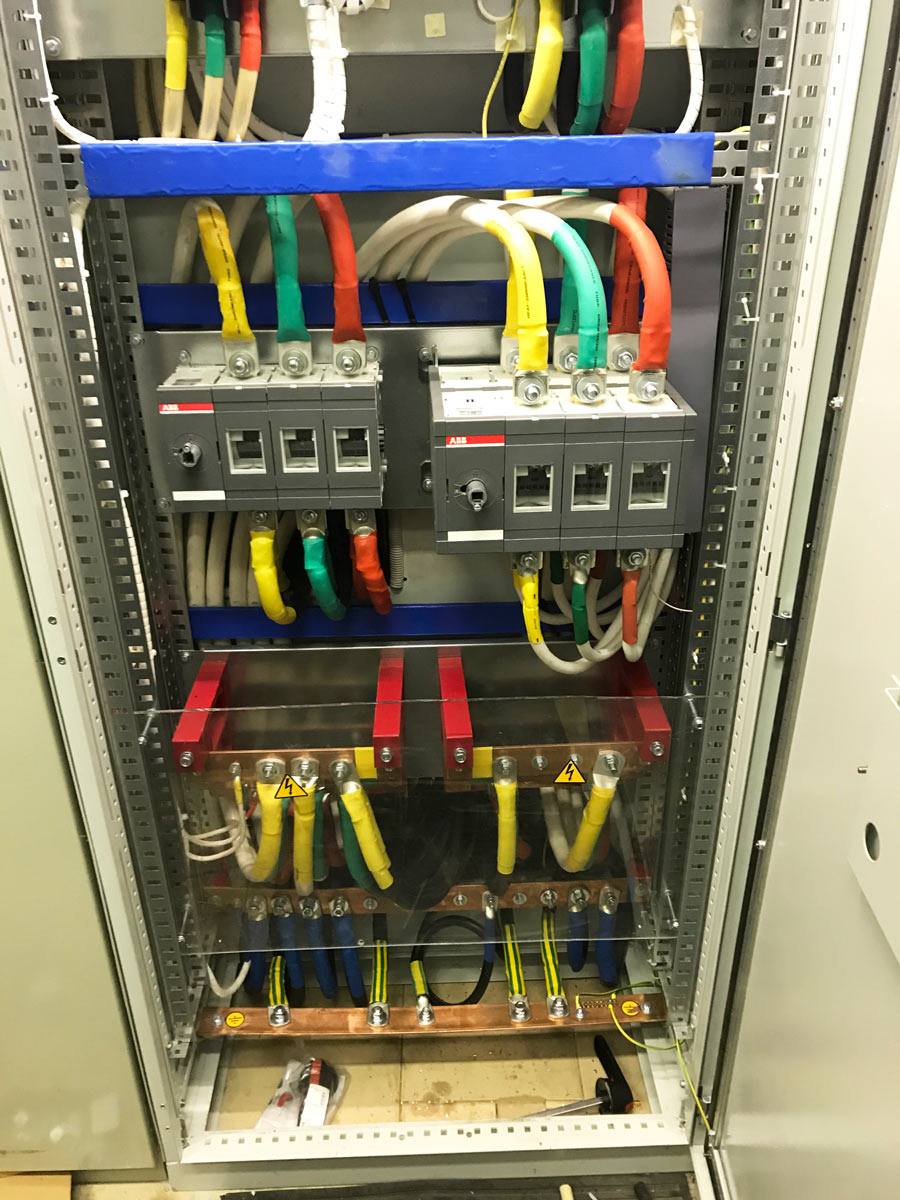

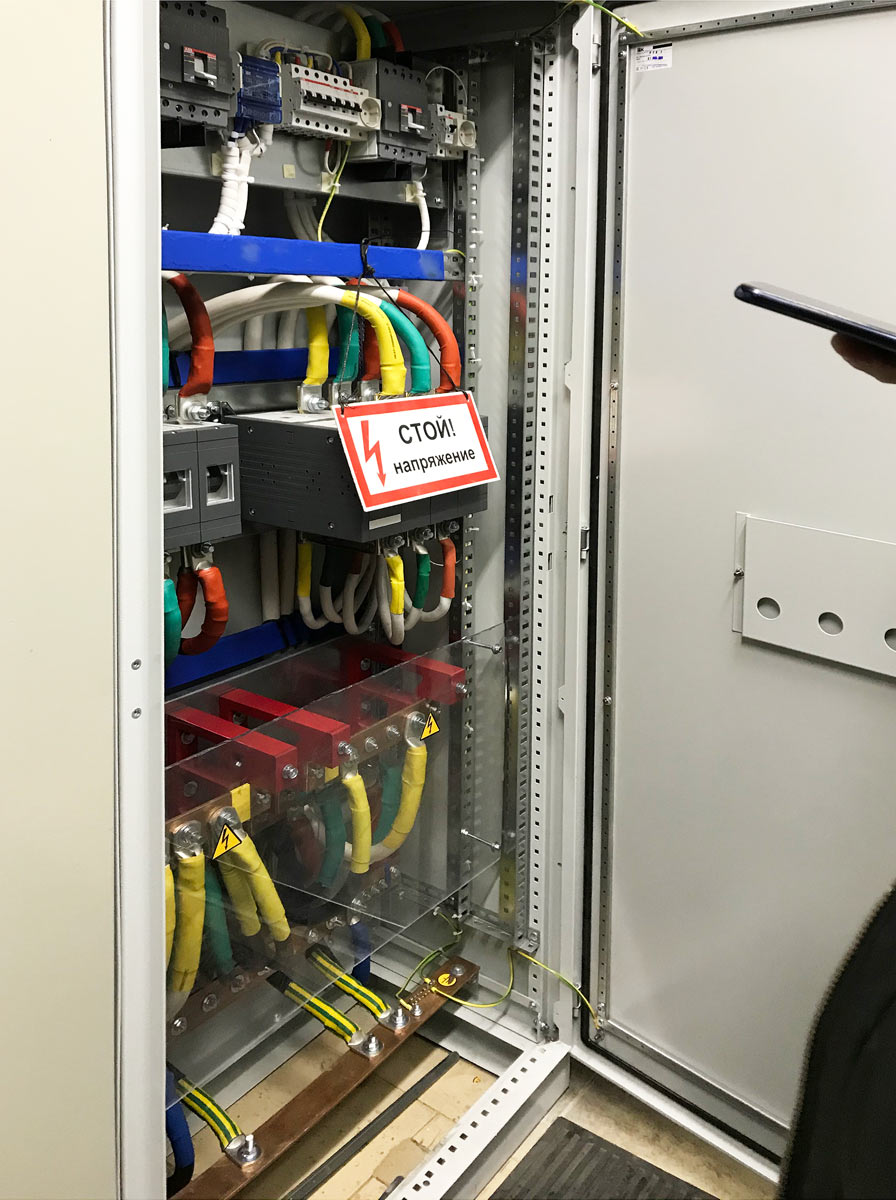

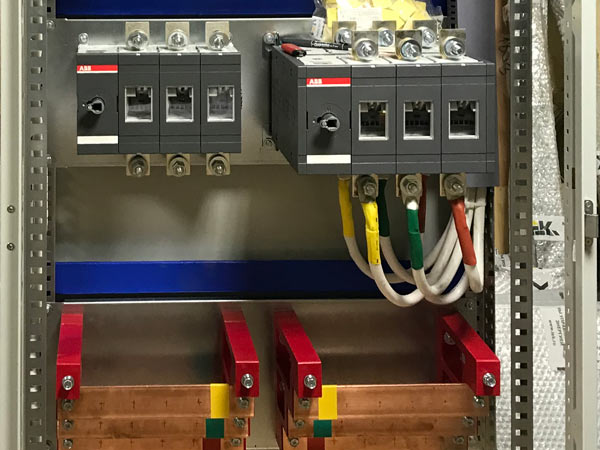

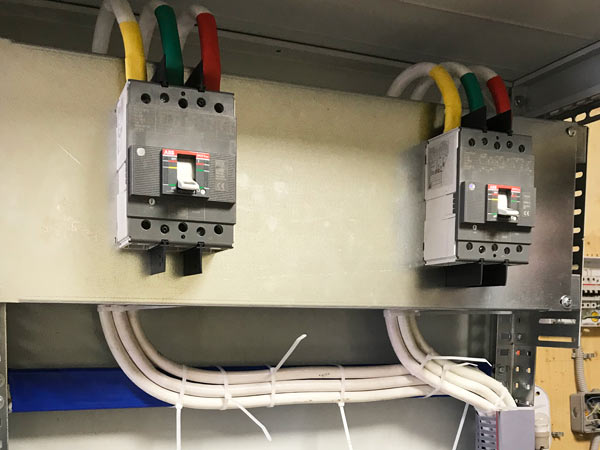

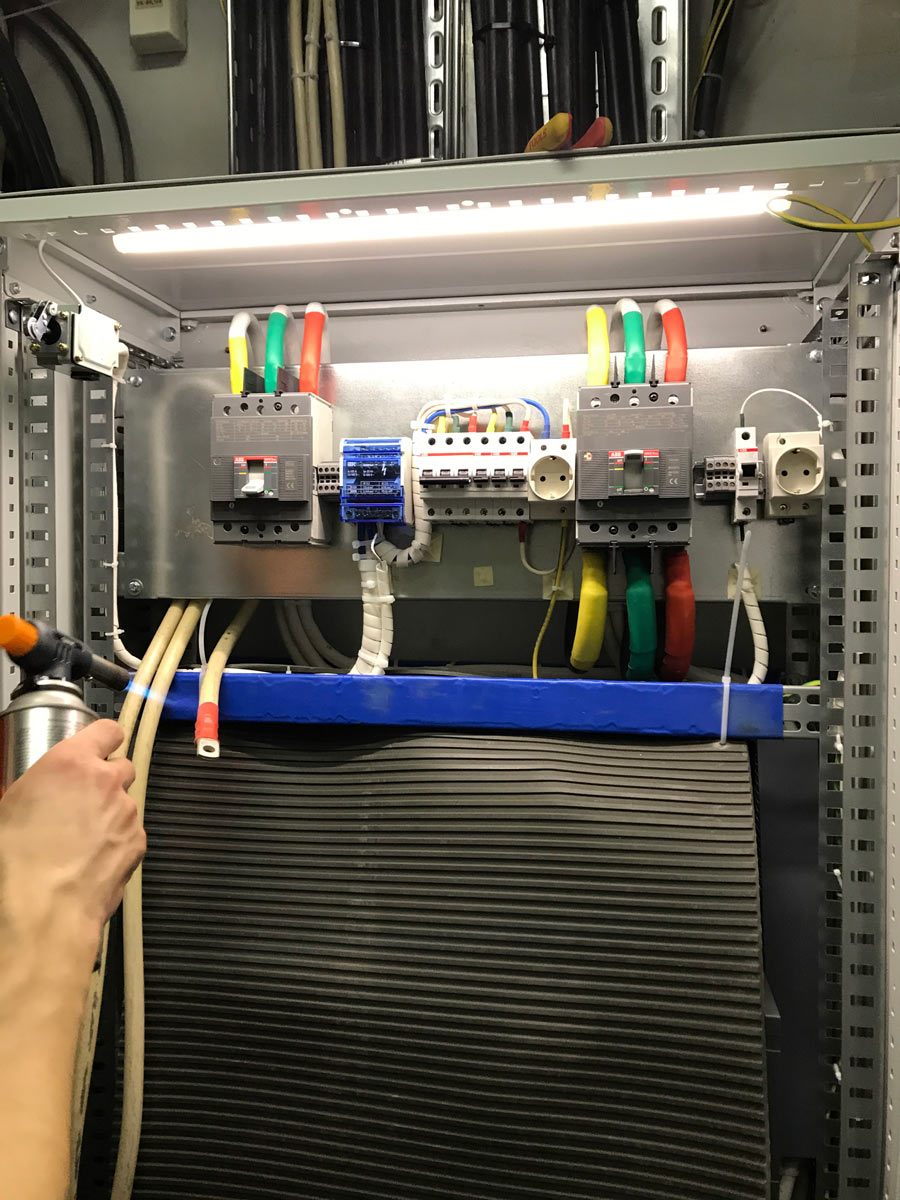

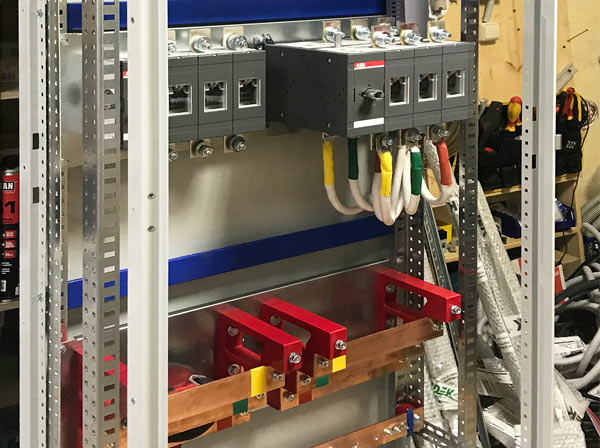

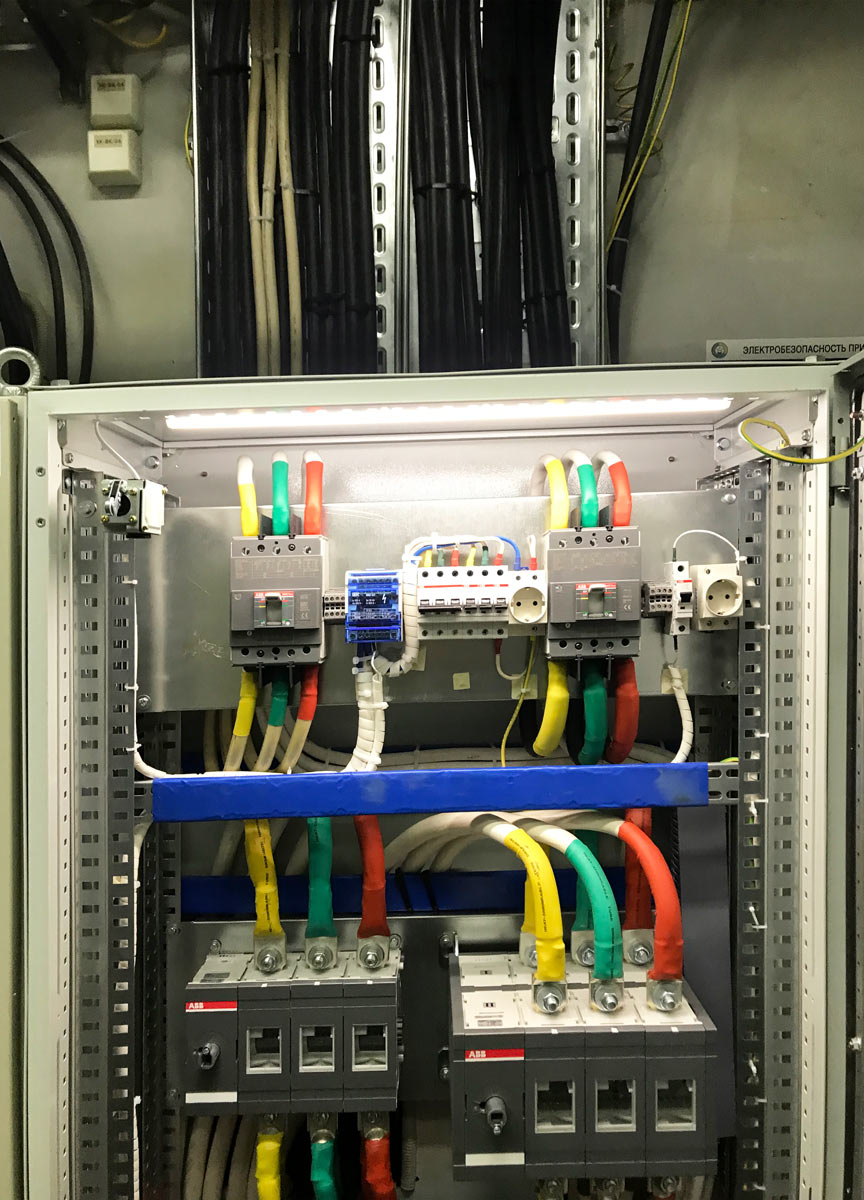

Силовые проводники уложены по секциям и имеют цветовую идентификацию.
Финальная компоновка

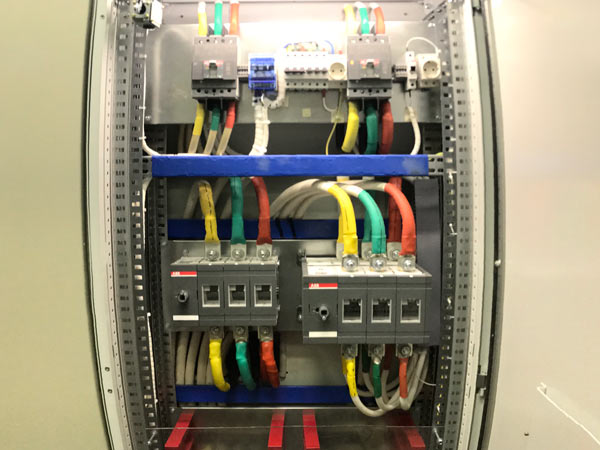

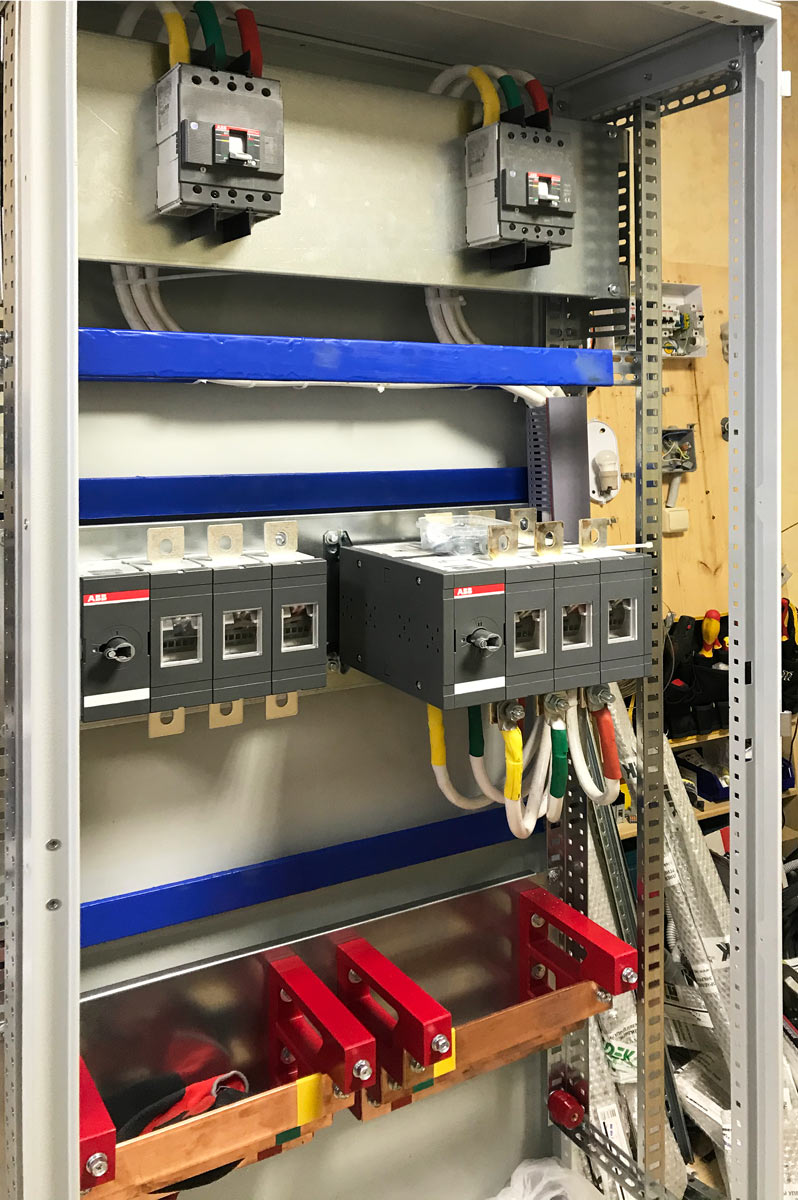

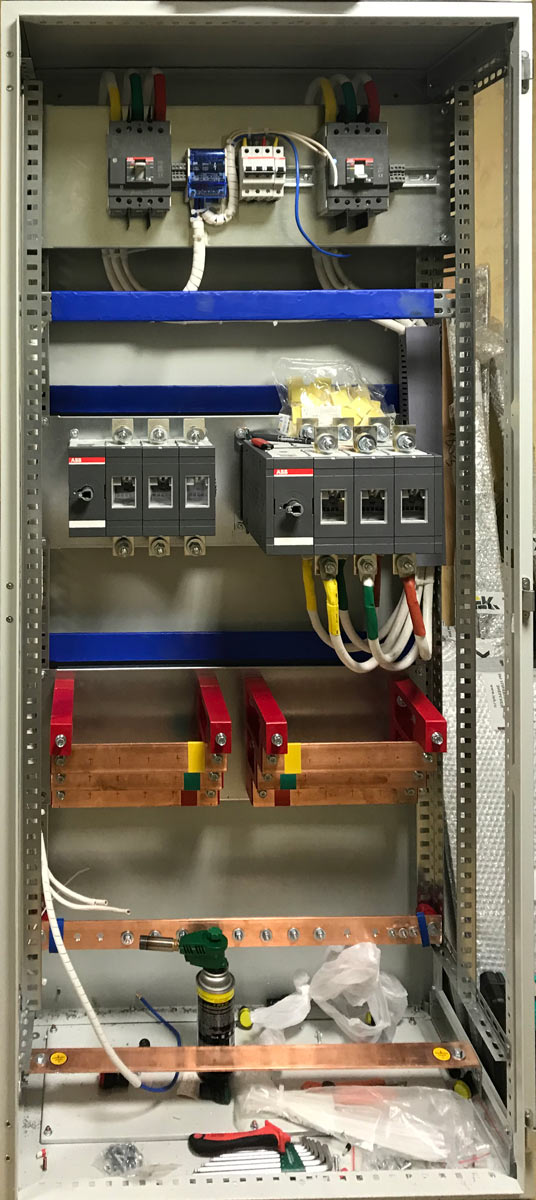

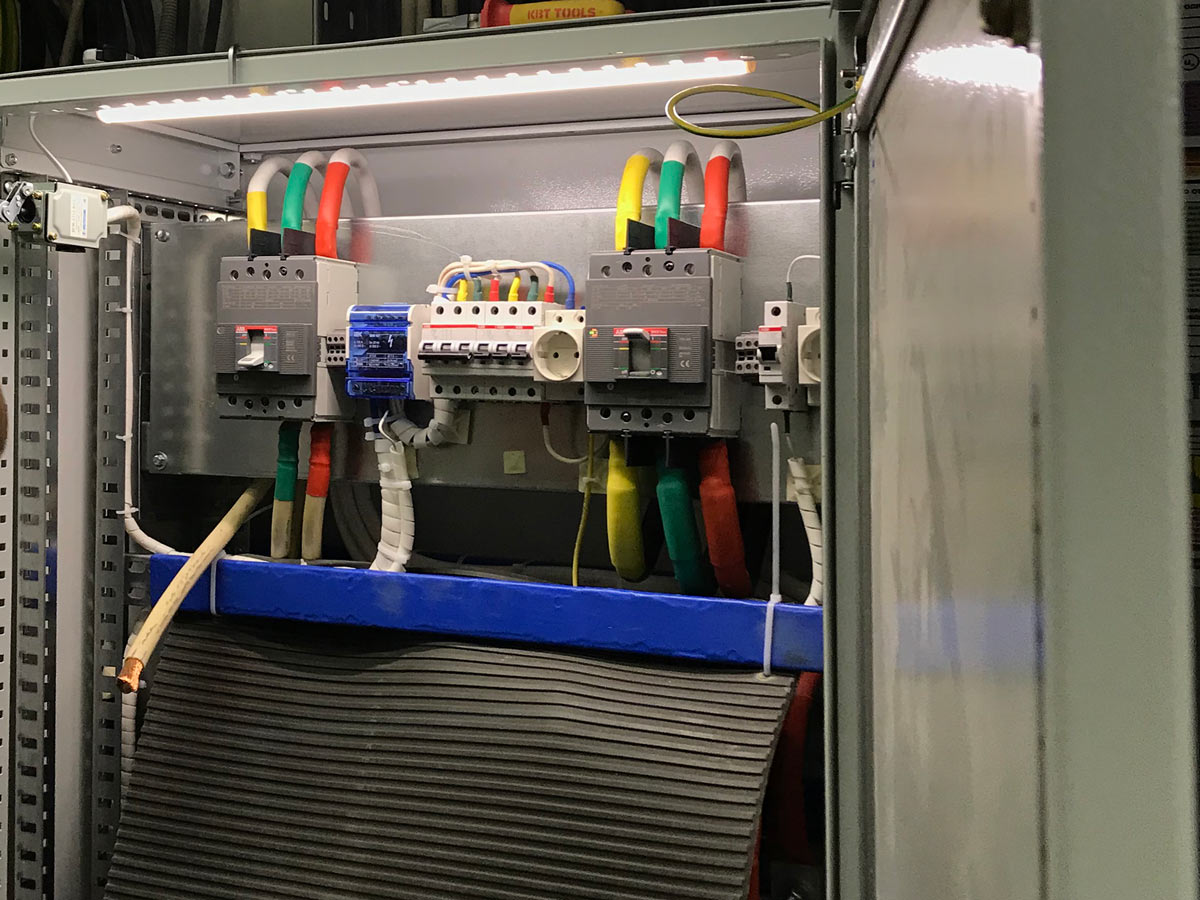

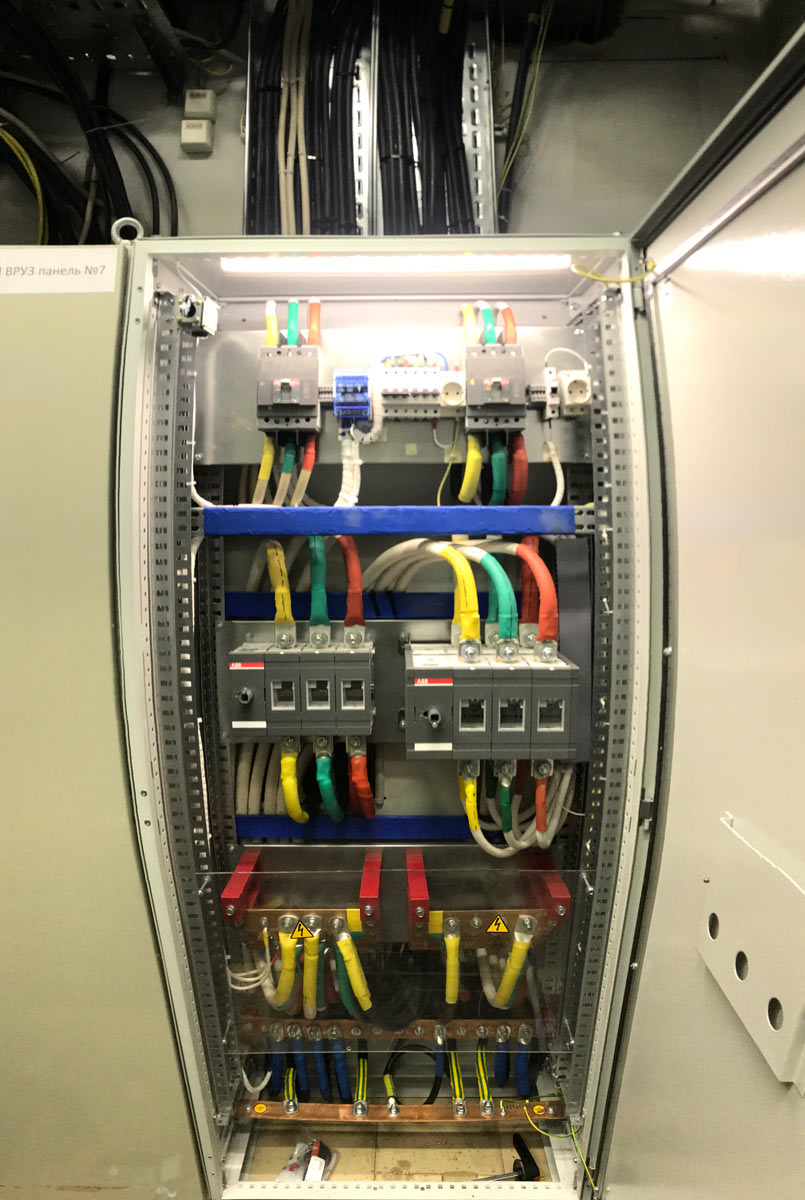

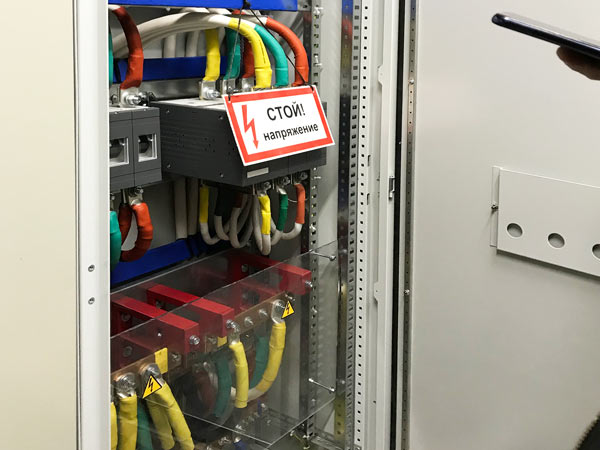

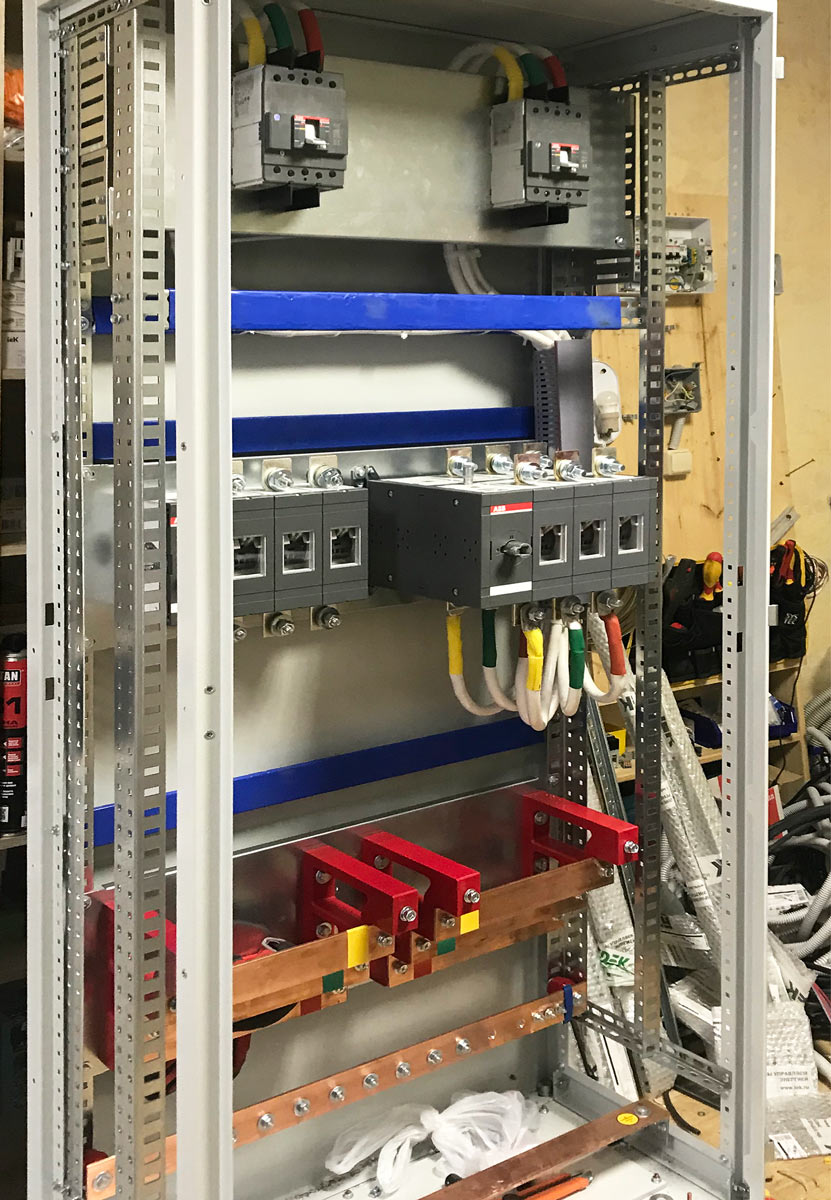

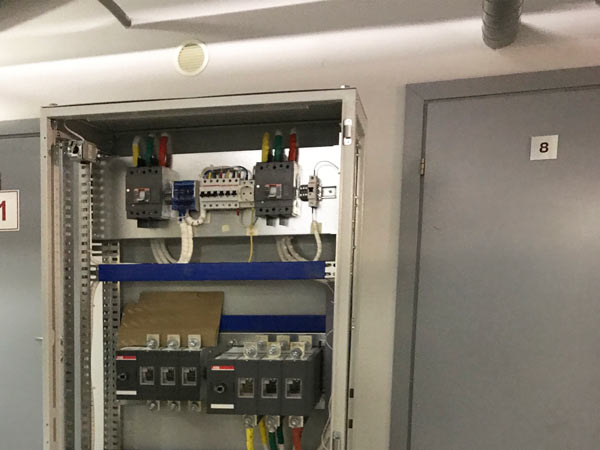

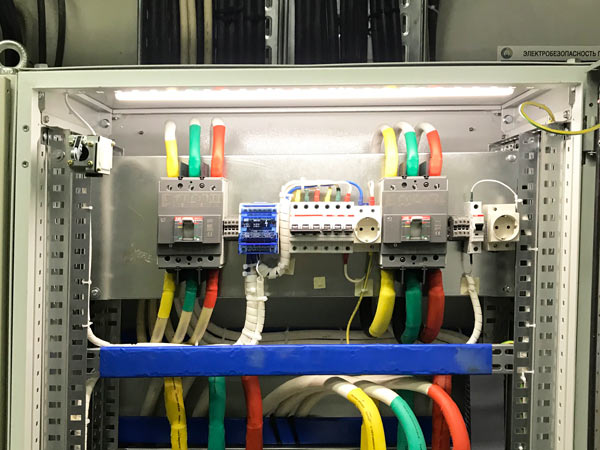

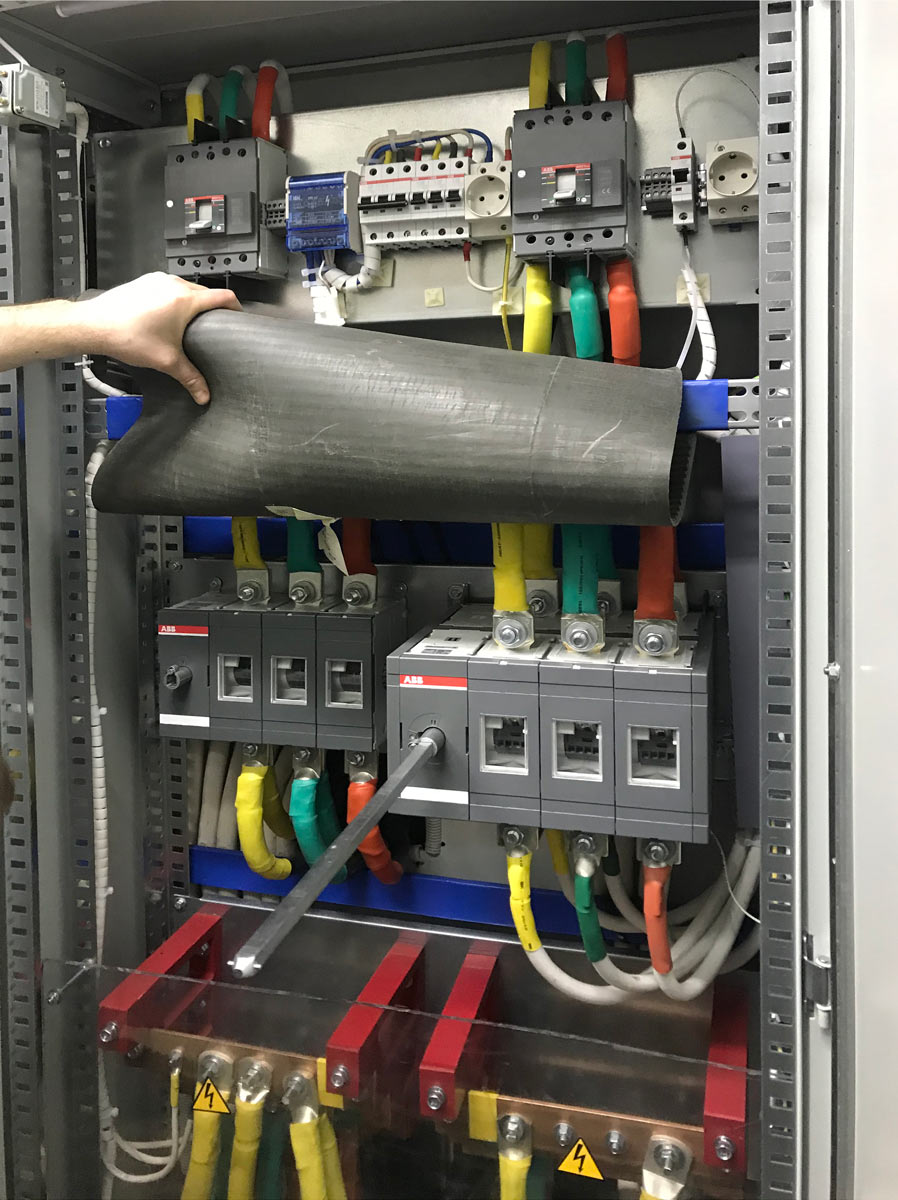

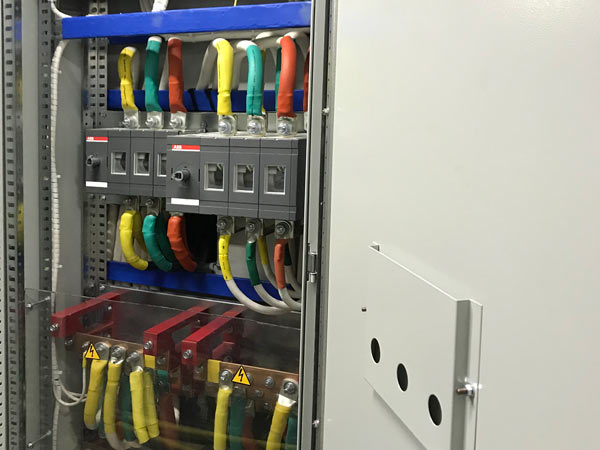

В открытом шкафу видны верхняя и нижняя функциональные секции нового электрощита.
Пять этапов изменения схемы электроснабжения
Проект объединил резервирование от ДГУ, новый щит и восстановление существующих кабельных линий.
- 01Анализ исходной схемыОпределили зависимость серверной от общей панели ВРУ и ограничение по времени работы ИБП.
- 02Разработка решенияСпроектировали щит с двумя вводами и двумя режимами питания от ДГУ.
- 03Сборка электрощитаСмонтировали силовые аппараты, шинную часть, модульную защиту и внутренние подключения.
- 04Перенос отходящих линийЛинии серверной перевели в новый щит и проверили состояние существующих соединений.
- 05Устранение дефектовСоединения восстановили на гильзах ГМЛ с клеевой термоусаживаемой трубкой.
От сборки силовой части до установленного электрощита

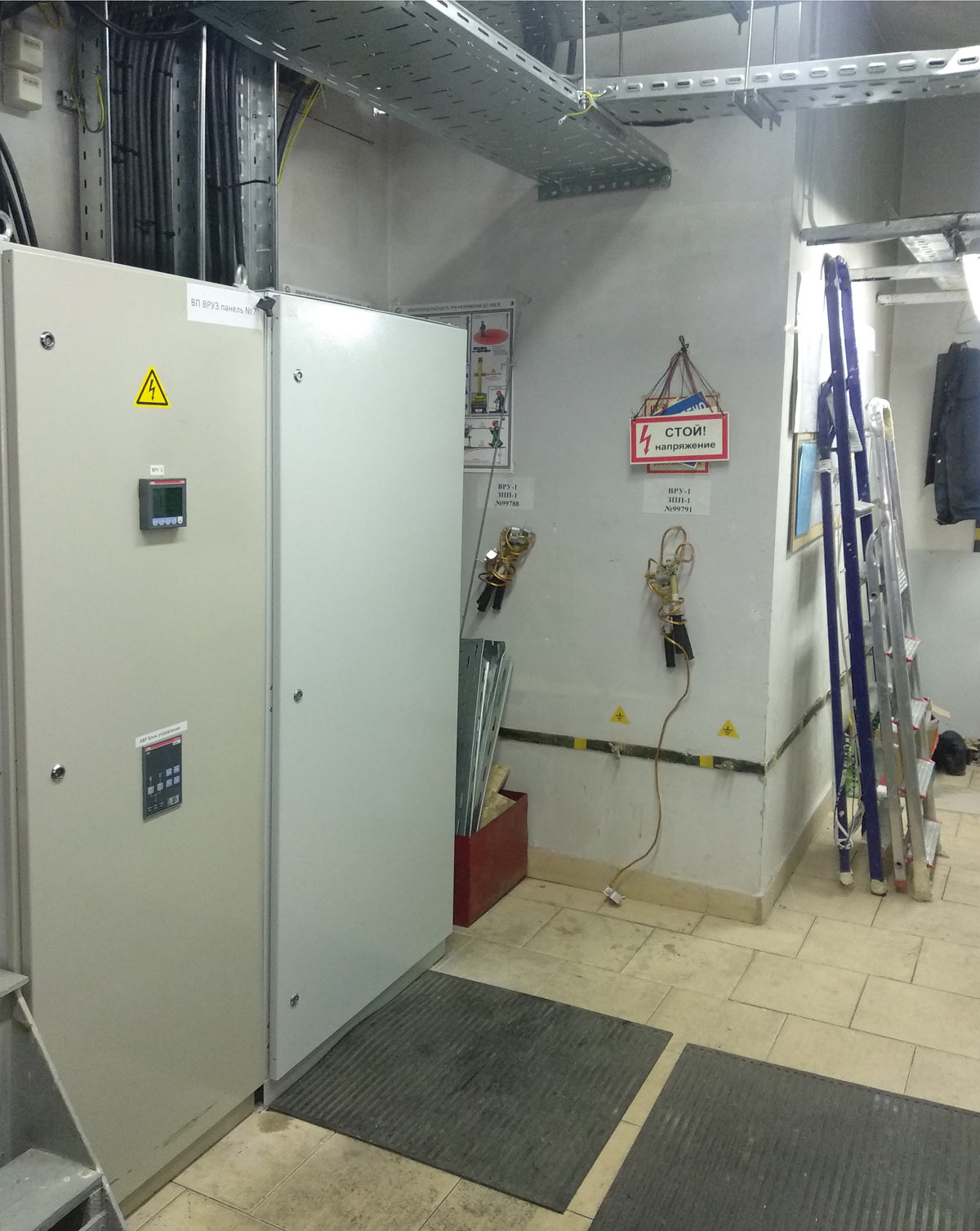

Серверная получила отдельный щит и резервный путь питания от ДГУ
Новая схема снижает зависимость серверной от отключения ВРУ или отдельной распределительной панели во время обслуживания. Предусмотрены два режима работы от ДГУ, возможность временного подключения дополнительных нагрузок и восстановленные соединения отходящих кабельных линий.
