Автоматический выключатель размыкает цепь при перегрузке и коротком замыкании. Это защитный коммутационный аппарат: он ограничивает тепловое и электродинамическое воздействие сверхтока на проводку и оборудование, но не предназначен для защиты человека от любого тока утечки.
Внутри компактного корпуса работают контактная система, механизм свободного расцепления, тепловой и электромагнитный расцепители, а электрическая дуга гасится в специальной камере. Конкретное исполнение и характеристики определяются стандартом изделия и данными изготовителя.
- Перегрузка
- тепловой расцепитель отключает цепь с выдержкой времени
- Короткое замыкание
- электромагнитный расцепитель действует практически мгновенно
- Выбор
- по расчётному току, проводнику, току КЗ и условиям селективности
Какие задачи выполняет автоматический выключатель
Защита от перегрузки
Отключает длительный сверхток до того, как защищаемый проводник недопустимо перегреется.
Защита при КЗ
Быстро размыкает цепь при токе короткого замыкания в пределах своей отключающей способности.
Коммутация
Позволяет вручную отключить цепь, если аппарат и схема допускают такое использование.
Согласование
Работает совместно с кабелем и другими аппаратами защиты, а не как изолированный элемент щита.
Важно: автомат защищает цепь от сверхтока. Для защиты при токах утечки применяют УЗО или дифференциальный автомат; необходимость и параметры определяют по системе заземления и проекту.

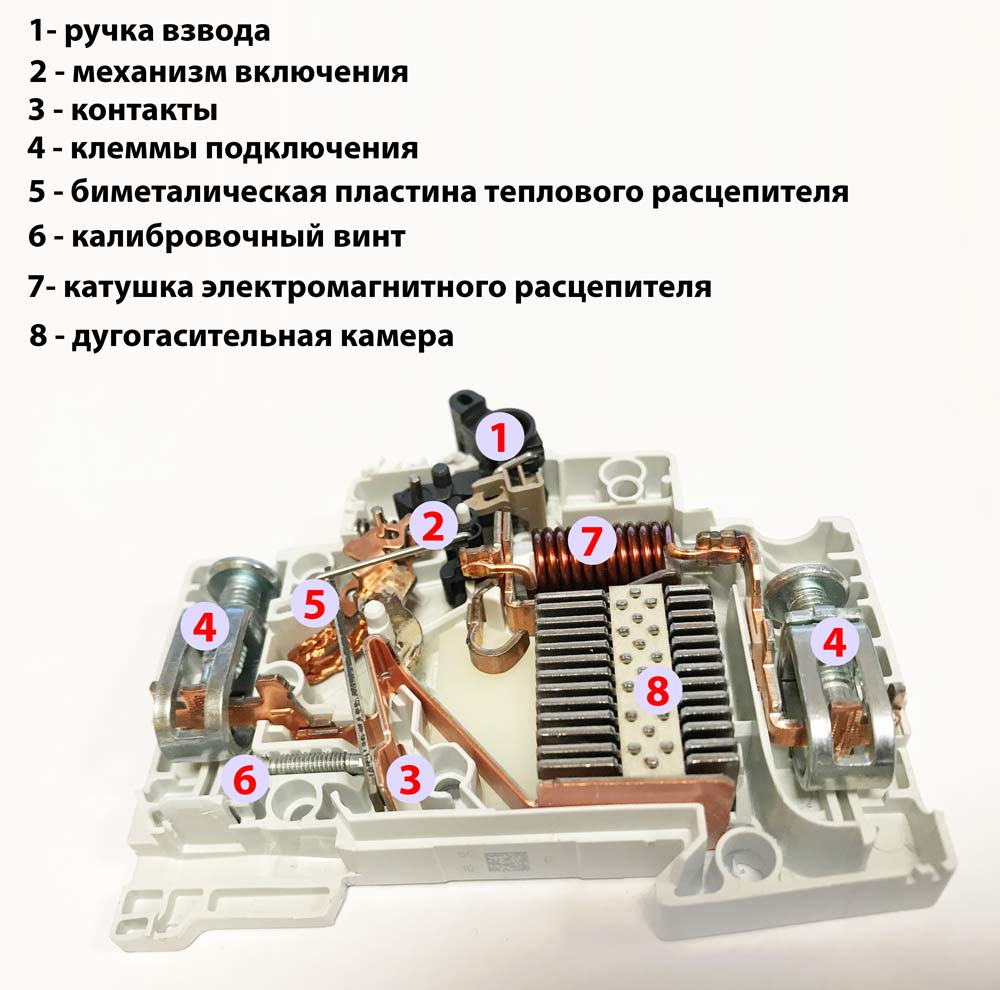

Из каких узлов состоит автомат
Главная цепь
Неподвижный и подвижный контакты проводят рабочий ток и размыкаются при ручном или автоматическом отключении.
Свободное расцепление
Обеспечивает отключение независимо от того, удерживает ли пользователь рукоятку во включённом положении.
Биметаллический расцепитель
Нагревается током и при перегрузке с задержкой воздействует на механизм расцепления.
Электромагнитный расцепитель
При большом сверхтоке быстро перемещает якорь и запускает отключение.
Дугогасительная камера
Делит и охлаждает электрическую дугу, возникающую между расходящимися контактами.
Изоляция и клеммы
Фиксирует узлы, разделяет токоведущие части и обеспечивает предусмотренное изготовителем присоединение проводников.
Что происходит внутри автомата при перегрузке и КЗ
Показать на условной внутренней схеме разные пути расцепления: постепенный нагрев биметалла при перегрузке, действие соленоида при коротком замыкании и размыкание контактов с гашением дуги.
При длительной перегрузке биметаллическая пластина нагревается и освобождает механизм. При большом токе короткого замыкания соленоид действует быстрее; после размыкания контактов дуга должна быть погашена в камере.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Условная схема не воспроизводит конструкцию каждой серии и не рассчитывает время отключения. Полосу время-токовой характеристики, отключающую способность, напряжение, род тока и допустимость повторного включения проверяют для конкретного аппарата и режима.
Как происходит отключение
Возникает сверхток
Причиной может быть перегрузка исправной цепи либо короткое замыкание. Это разные аварийные режимы.
Расцепитель распознаёт режим
Тепловой элемент реагирует на нагрев с выдержкой времени, электромагнитный — на большой ток без намеренной задержки.
Механизм размыкает контакты
Запасённая энергия пружины обеспечивает быстрое расхождение контактной пары.
Дуга гасится
Дуга перемещается в камеру, дробится пластинами и прекращается при восстановлении электрической прочности промежутка.
Цепь остаётся отключённой
Перед повторным включением находят причину срабатывания; многократное включение на неустранённое КЗ опасно.
Подробно обозначения номинала, характеристик B, C, D и отключающей способности разобраны в статье о маркировке автоматических выключателей.
Цепочка срабатывания автомата: от причины до проверки
Сопоставить перегрузку и короткое замыкание с работой расцепителей, контактов и дугогасительной камеры и отделить принцип действия от проверки конкретного аппарата.
При перегрузке обычно действует тепловой расцепитель, при КЗ — электромагнитный. Затем механизм размыкает контакты, дуга гасится в камере, а цепь остаётся отключённой до устранения причины.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Схема принципиальная и не показывает конструкцию, пороги, время или работоспособность конкретного аппарата. Подбор и оценка выполняются по характеристикам изделия, расчёту цепи и испытаниям.
Почему автомат нельзя выбирать только по мощности нагрузки
- Допустимый ток проводникаНоминал аппарата согласуют с сечением, материалом жил, способом прокладки и температурными поправками.
- Расчётный ток цепиУчитывают длительный режим, пуски двигателей, одновременность и особенности нагрузки.
- Ожидаемый ток КЗОтключающая способность должна быть не меньше расчётного тока в месте установки.
- Характеристика расцепленияB, C или D выбирают по пусковым токам и условиям автоматического отключения, а не по принципу «чем выше, тем лучше».
- Полюсность и напряжениеСхема сети определяет число одновременно отключаемых проводников и требования к нейтрали.
- СелективностьСмежные аппараты сопоставляют по характеристикам и таблицам изготовителя; одинаковая разница номиналов не гарантирует избирательность.
Автоматический выключатель также нельзя подменять выключателем нагрузки. Один аппарат предназначен для защиты от сверхтока, другой — прежде всего для коммутации в заданной категории применения.
Как проверяют автомат и защищаемую цепь
Осмотр и данные
Сверяют аппарат с проектом, читают маркировку, оценивают клеммы, нагрев, состояние корпуса и проводников.
Измерения цепи
Проверяют непрерывность защиты, сопротивление изоляции и параметры контура аварийного тока.
Испытание аппарата
При необходимости измеряют фактические токи и время расцепления с учётом типа и указаний изготовителя.
Испытание автоматических выключателей не заменяет проверку всей цепи. Для подтверждения автоматического отключения выполняют измерение петли «фаза-нуль» либо применяют расчётный или иной предусмотренный стандартом метод.
Неисправность нельзя «лечить» увеличением номинала. Если автомат греется или отключается, сначала проверяют нагрузку, соединения, состояние проводки и соответствие аппарата проекту.
Когда требуется замена
Поводом для вывода аппарата из работы служат повреждённый корпус, следы дуги или перегрева, ненадёжная фиксация рукоятки, повреждённые клеммы, отказ механизма либо результаты испытаний вне требований. После короткого замыкания оценивают не только автомат, но и кабель, соединения и соседнее оборудование.
Проверка расчёта
Уточняют ток нагрузки, проводник, КЗ, селективность и совместимость оборудования.
Монтаж и соединения
Соблюдают момент затяжки, тип проводников, наконечники и требования изготовителя.
Измерения и протокол
Фиксируют фактические параметры и вывод по конкретной цепи, а не только факт включения автомата.
