Переборка электрощита в частном доме за два дня: кейс
В частном доме в Московской области объединили несколько электрощитов в один шкаф, промаркировали линии, сохранили два ввода и закрыли оборудование деревянным кожухом.
О проекте

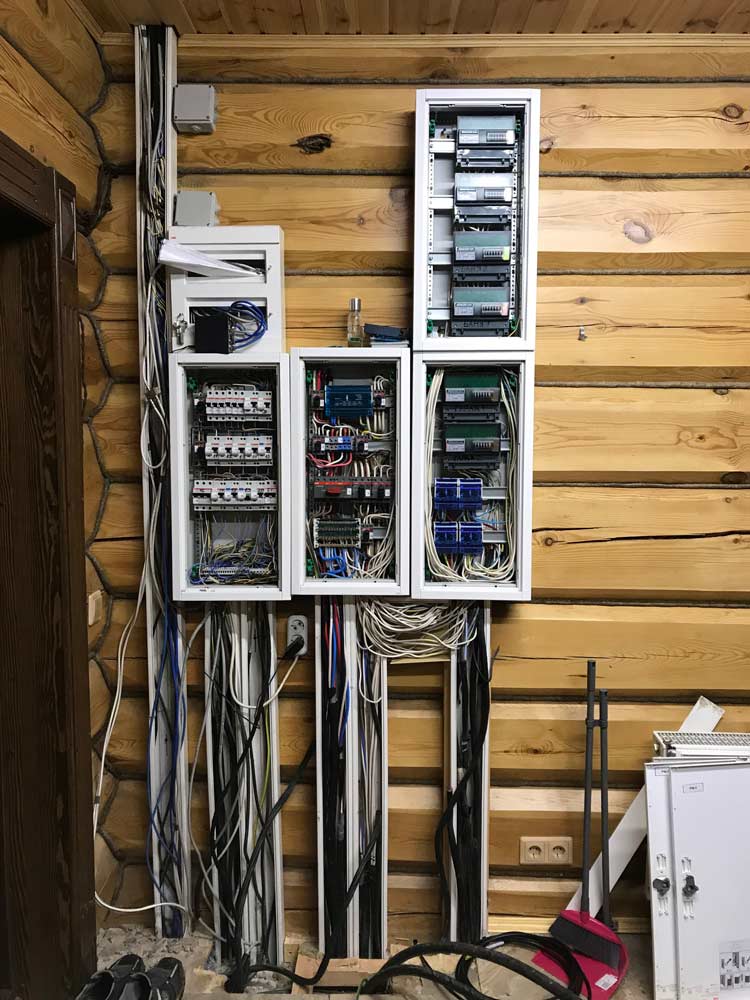

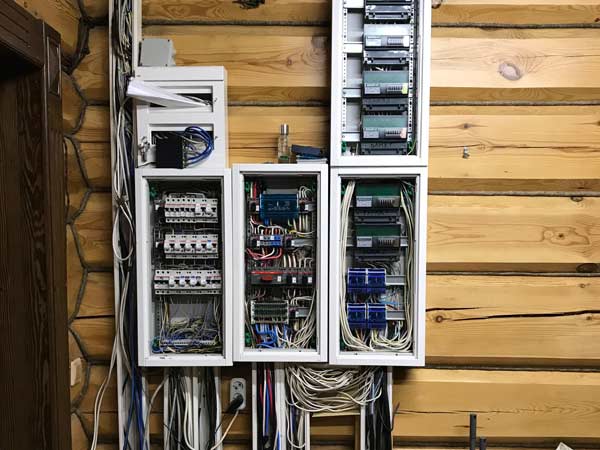

Объединение нескольких электрощитов в один шкаф
После обследования электрики в частном доме наша команда промаркировала существующие линии, перенесла оборудование из нескольких щитов в один, подключила два ввода и закрыла новый щит деревянным кожухом.
Перенести оборудование в один щит и сохранить существующую схему питания
Первичное обследование электрики выявило много слабых мест в доме. Заказчик решил начать с замены электрощитов: объединить оборудование в одном шкафу и закрыть его аккуратным деревянным кожухом.
Сборку требовалось выполнять непосредственно на объекте. У части кабельных линий не было запаса длины, поэтому короткие линии подключали через специальные клеммники на DIN-рейке, а часть оборудования переносили в новый щит.
Пять этапов переборки электрощита
Изучили существующую электрику, выявили слабые места и зафиксировали схему подключений.
До отключения промаркировали кабели и проследили назначение каждой линии.

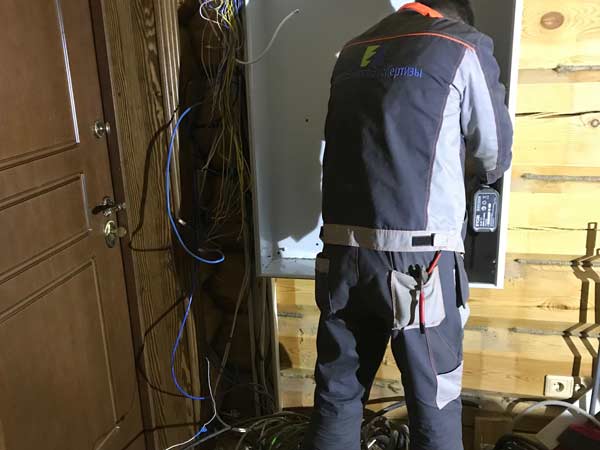

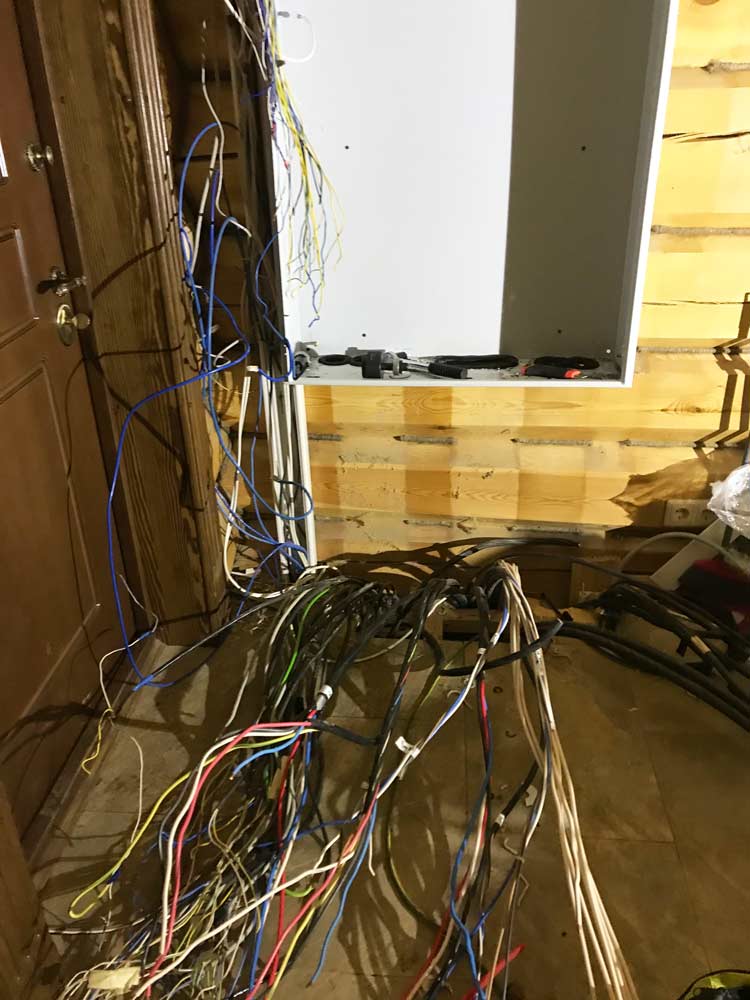

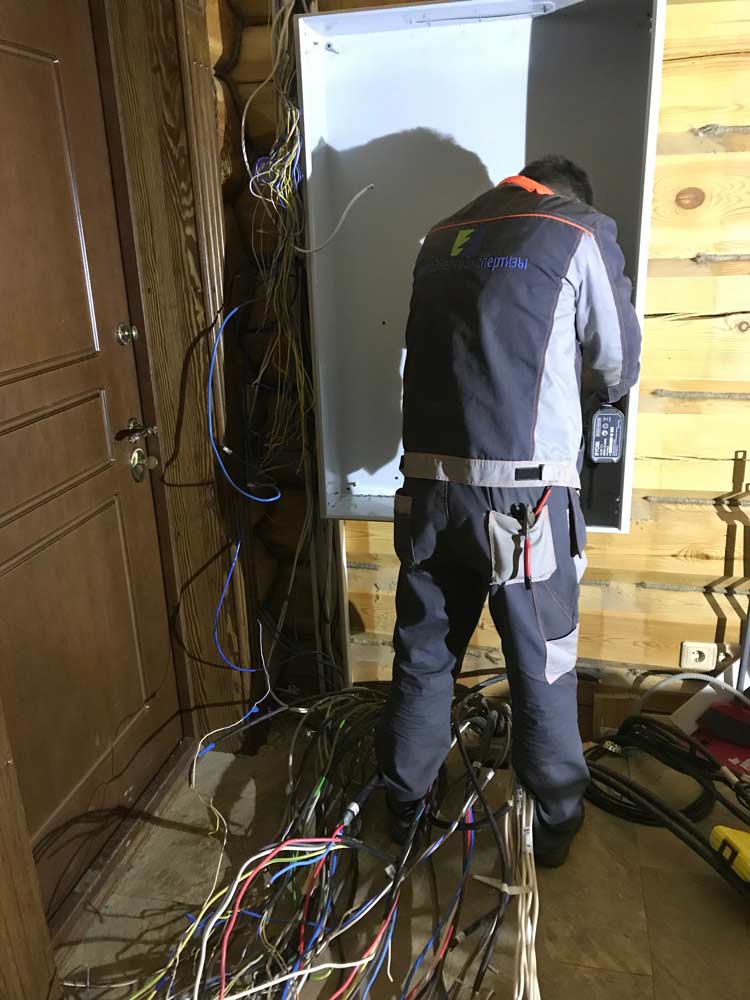

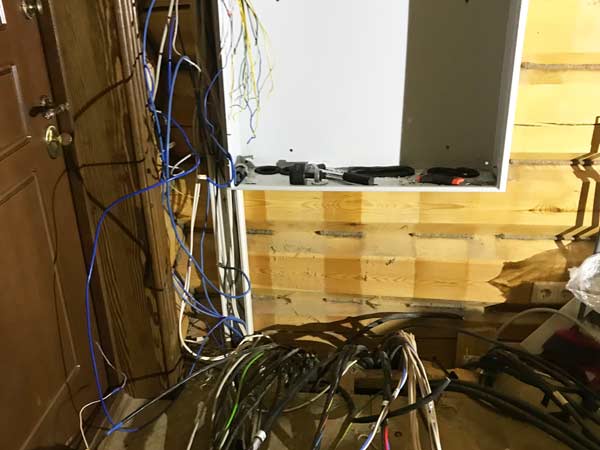

Демонтировали старую компоновку и перенесли аппараты в новый общий щит.

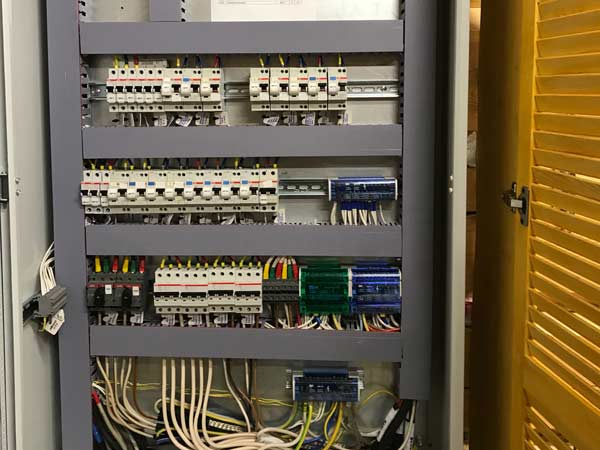

Собрали щит с учётом коротких линий и применили клеммники на DIN-рейке.
Подключили два ввода, цепи ДГУ и стабилизаторов, затем проверили работу схемы.

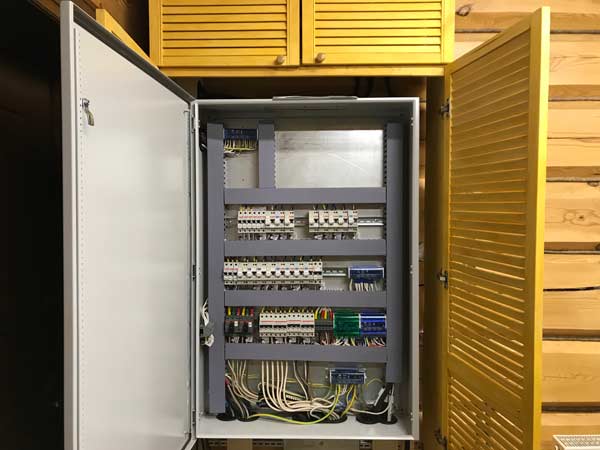

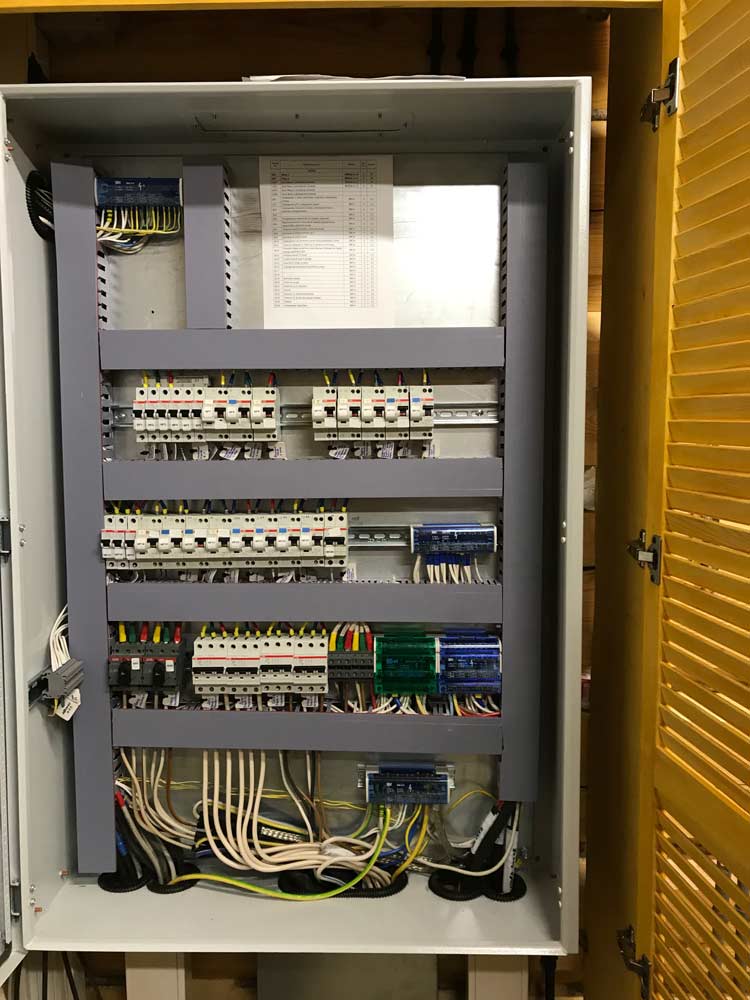

Электрооборудование собрано в одном щите
Все работы выполнили за два рабочих дня. Оборудование из нескольких шкафов перенесли в один щит, сохранили логику двух вводов, резервирование от ДГУ и подключения через стабилизаторы.

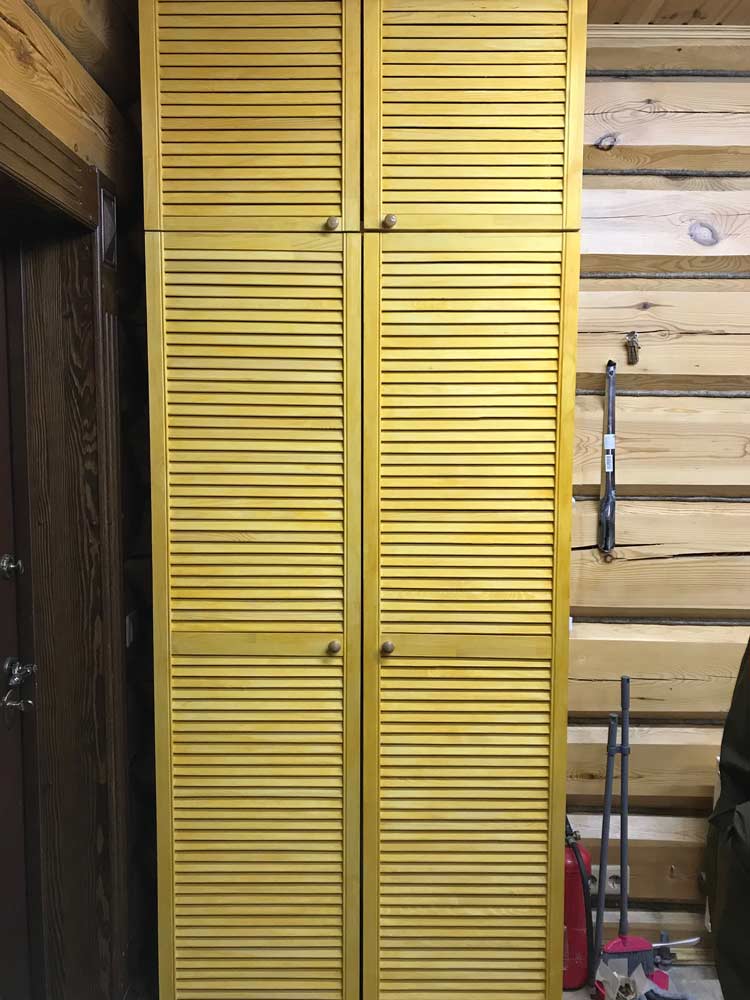

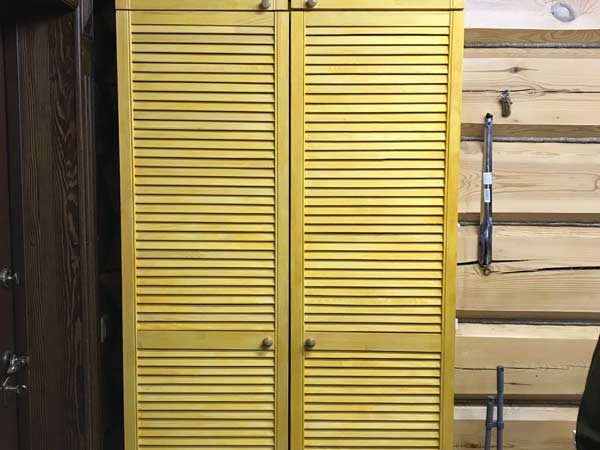

Деревянный каркас изготовили на частной мини-фабрике по размерам, снятым специалистом непосредственно на объекте.
При необходимости перед подобными работами отдельно выполняем измерение качества электрической энергии.
- кабельные линии промаркированы;
- оборудование объединено в одном щите;
- короткие линии подключены через клеммники;
- два ввода и резервирование от ДГУ сохранены;
- щит закрыт деревянным кожухом.
