Маркировка 4,5 kA, 6 kA или 10 kA показывает способность автоматического выключателя безопасно отключить короткое замыкание при установленных стандартом условиях. Это не номинальный ток, не характеристика B/C/D и не ток мгновенного срабатывания.
Для бытовых модульных автоматов обычно указывают Icn, для промышленных аппаратов — Icu и Ics. Эти показатели определены разными стандартами и процедурами испытаний, поэтому сравнивать только крупную цифру на корпусе недостаточно.
- Icn
- номинальная наибольшая отключающая способность аппарата по IEC 60898-1
- Icu
- предельная отключающая способность промышленного автомата
- Ics
- рабочая отключающая способность после установленной последовательности испытаний

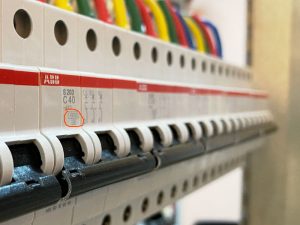

Что означает kA на автомате
kA — килоампер, то есть тысяча ампер. Например, 6 kA соответствует 6000 А, но значение действует при указанном напряжении, числе полюсов, роде тока и условиях стандарта. Надпись не обещает, что аппарат отключит любой КЗ в любой системе.
Номинальный ток
C16 означает In = 16 А; это длительный токовый параметр аппарата.
Характеристика
Задаёт диапазон мгновенного расцепления, но не отключающую способность.
Коммутационная способность
Показывает испытанную возможность отключить ток КЗ в заданных условиях.
Рабочее напряжение
Отключающую способность сопоставляют с напряжением конкретной цепи.
Полную расшифровку надписей смотрите в статье о маркировке автоматических выключателей, а устройство расцепителей — в материале об устройстве автомата.
Что такое Icn у модульного автомата
ГОСТ IEC 60898-1 применяется к автоматам бытового и аналогичного назначения в установленном диапазоне. Маркировка Icn указывает номинальную наибольшую отключающую способность при испытательной последовательности этого стандарта.

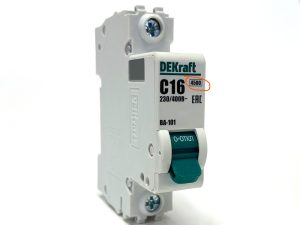

Число 6000 в прямоугольнике на типичном аппарате означает 6000 А по соответствующей маркировке, если изделие действительно сертифицировано по этому стандарту и остальные условия совпадают. Назначение символов и документацию изготовителя всё равно проверяют.
Важно: Icn нельзя трактовать как ток, при котором автомат мгновенно отключится. Мгновенное расцепление связано с B, C или D и кратностью In; подробнее — о характеристиках B, C и D.

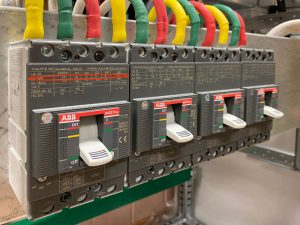

Чем отличаются Icu и Ics
Для автоматов по ГОСТ IEC 60947-2 применяют предельную Icu и рабочую Ics отключающие способности. Ics задаётся как значение или доля Icu и характеризует установленную стандартом способность аппарата продолжать работу после более жёсткой рабочей испытательной последовательности.
Предельная способность
Показывает верхний испытанный ток отключения при процедуре промышленного стандарта.
Рабочая способность
Связана с сохранением установленной работоспособности после своей испытательной последовательности.
Другая система испытаний
Применяется к аппаратам по IEC 60898-1 и не равна Icu только из-за одинаковой цифры.
При выборе промышленного аппарата также учитывают категорию применения, выдерживаемый ток, время, расцепители и координацию с другими устройствами.
Как проверить достаточность отключающей способности
Определить расчётную точку
Ток КЗ различается на вводе, шинах щита и в конце длинной линии.
Рассчитать ожидаемый максимум
Учитывают источник, трансформатор, кабели, параллельные ветви и режим сети по применимой методике.
Проверить аппарат
Сопоставляют Icn, Icu или Ics именно при напряжении и роде тока данной цепи.
Оценить координацию
Каскадирование или резервную защиту учитывают только по испытанным таблицам конкретных изготовителей.
Проверить минимальный ток
В конце линии ток должен обеспечить требуемое автоматическое отключение; это отдельная задача от максимальной отключающей способности.
Физика аварии разобрана в статье о коротком замыкании. Для проверки минимального тока применяют расчёт и измерение полного сопротивления контура в составе проверки электропроводки, а не создание реального КЗ.
Достаточно ли данных для проверки kA
Проверьте сопоставимость расчётного тока КЗ, рабочего напряжения, стандарта и маркировки аппарата, не подменяя Icn, Icu и Ics друг другом.
Отключающую способность сравнивают с максимальным ожидаемым током КЗ в точке установки при том же напряжении и по применимой системе испытаний.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Опрос не рассчитывает ток КЗ по расстоянию до подстанции и не подтверждает выбор аппарата. Нужны расчёт сети, режим источников и данные изготовителя.
Почему ближайшая подстанция меняет требования
Чем меньше суммарное сопротивление источника и линии, тем выше возможный ток короткого замыкания. Поэтому у щита рядом с мощным трансформатором расчётное значение может быть заметно выше, чем в конце длинной линии.
Квартирный щит
Нельзя выбирать 4,5 или 6 kA только «по привычке»: нужен расчёт для точки установки и данные сети.
Щит у трансформатора
Низкое сопротивление источника может потребовать более высокой коммутационной способности.
Длинная отходящая линия
Максимальный ток ниже, но возникает отдельный риск недостаточного тока для быстрого отключения защиты.
Два источника
Параллельное питание и подпитка двигателей меняют расчёт и требуют проектной модели.
Ошибки при выборе автомата по kA
- Сравнивать только крупные цифрыIcn и Icu получены по разным стандартам и испытательным последовательностям.
- Игнорировать напряжениеОтключающая способность может отличаться для 230, 400 В и постоянного тока.
- Путать максимум и минимум КЗПервый проверяет коммутационную способность, второй — условие срабатывания защиты.
- Считать вышестоящий автомат универсальным резервомКаскадирование подтверждают только таблицы координации изготовителей.
- Забывать селективностьАппарат может отключить ток, но обесточить лишнюю часть объекта; нужна селективность автоматов.
Никогда не проверяйте kA искусственным коротким замыканием на объекте. Отключающую способность подтверждают типовые испытания изготовителя, а параметры сети — расчёт и безопасные измерения.
