Буквы B, C и D на модульном автоматическом выключателе обозначают диапазон мгновенного электромагнитного расцепления, а не «качество» и не назначение помещения. Выбор зависит от пускового тока нагрузки и минимального тока короткого замыкания в защищаемой цепи.
Одной буквы недостаточно: одновременно выбирают номинальный ток, число полюсов, отключающую способность, времятоковую характеристику, напряжение и условия установки. Автомат должен защищать проводник и отключать повреждение в требуемое время.
- B
- Мгновенное расцепление в диапазоне свыше 3 до 5 In по ГОСТ IEC 60898-1.
- C
- Свыше 5 до 10 In для соответствующих модульных автоматов.
- D
- Свыше 10 до 20 In; требует особенно внимательной проверки тока повреждения.
Что означает маркировка автомата

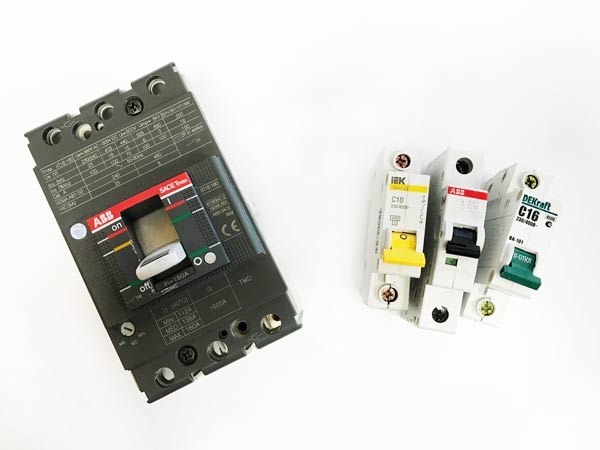

Надпись C16, например, объединяет характеристику C и номинальный ток 16 А. Рядом указывают номинальное напряжение и значение отключающей способности по стандарту изделия. Эти параметры отвечают на разные вопросы.
Подробно устройство теплового и электромагнитного расцепителей рассмотрено в статье об устройстве автоматического выключателя. В отличие от выключателя нагрузки, автомат предназначен для отключения сверхтоков в пределах своих характеристик.
Номинальный ток
Связан с длительной нагрузкой, нагревом и защитой проводника, но не равен допустимой мощности для любого способа прокладки.
Характеристика B/C/D
Задаёт диапазон мгновенного расцепления у аппаратов соответствующего стандарта.
Отключающая способность
Показывает, какой ожидаемый ток короткого замыкания аппарат способен безопасно отключить в заданных условиях.
Число полюсов
Выбирают по схеме сети и требованиям к коммутации рабочих проводников.
Чем различаются B, C и D
В зоне малых перегрузок модульные автоматы B, C и D используют тепловой расцепитель и имеют близкую логику длительного отключения. Основное различие букв относится к верхней мгновенной зоне, где действует электромагнитный расцепитель.
Диапазон означает разброс гарантированных границ, а не одну точную кратность. В промежуточной зоне время зависит от конкретного тока и допуска стандарта; для координации используют официальные характеристики изготовителя.
Свыше 3 до 5 In
Позволяет отключать при меньшей кратности, но может реагировать на допустимый пусковой бросок.
Свыше 5 до 10 In
Имеет больший запас к пуску, одновременно требует большего тока повреждения для гарантированной мгновенной зоны.
Свыше 10 до 20 In
Применяется для выраженных пусковых токов только после расчёта и проверки защитного отключения.
Характеристика D не «мощнее» и не лучше C. На длинной линии ток короткого замыкания может быть недостаточен для её быстрого срабатывания.
Как выбрать характеристику
Сначала рассчитывают рабочий ток и выбирают проводник по способу прокладки, температуре, группировке и другим поправкам. Затем проверяют пусковой режим нагрузки, чтобы исправная цепь не отключалась без причины.
После этого определяют минимальный ток повреждения в конце линии и подтверждают требуемое время автоматического отключения. Связь с сопротивлением цепи подробно объяснена в статье о коротком замыкании, а пусковые токи оборудования рассматриваются отдельно.
Нагрузка и кабель
Определяют расчётный ток, условия прокладки и допустимую токовую нагрузку проводника.
Пуск
Сравнивают амплитуду и длительность броска с полной времятоковой характеристикой.
Ток повреждения
Проверяют худшую точку цепи и требуемое время отключения.
Отключающая способность
Сопоставляют аппарат с максимальным ожидаемым током КЗ в месте установки.
Координация
Проверяют резервную защиту, селективность и совместимость с контакторами или пускателями.
B, C или D: сопоставление пуска и тока повреждения
Показать, где ожидаемые токи пуска и повреждения находятся относительно мгновенных зон B, C и D, чтобы пользователь увидел конфликт между ложным отключением и недостаточным током для уверенного мгновенного срабатывания.
У автоматов B, C и D различаются мгновенные зоны: B — свыше 3–5 In, C — свыше 5–10 In, D — свыше 10–20 In. Пусковой ток и ток повреждения нужно сопоставлять с обеими границами и с данными изготовителя.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Это предварительное сопоставление, а не подбор автомата. Итог зависит от времятоковой характеристики конкретного изделия, условий линии, кабеля, температуры, пуска, минимального и максимального токов КЗ и требований проекта.
Где применяют B, C и D
B может подойти для цепи с небольшим пусковым током или ограниченным током повреждения; C часто используют для смешанных нагрузок; D — для трансформаторов, двигателей и других нагрузок с выраженным броском. Это лишь исходные сценарии, а не готовые назначения по типу здания.
Современный LED-драйвер способен иметь высокий кратковременный бросок при малой мощности, а двигатель с частотным преобразователем — другой входной режим, чем прямой пуск. Поэтому фразы «B — жильё, C — офис, D — производство» технически ненадёжны.
Резистивная нагрузка
Часто не требует большого запаса к пуску, но кабель и ток повреждения всё равно рассчитывают.
Группа светодиодных драйверов
Учитывают суммарный бросок, одновременность включения и рекомендации изготовителя.
Двигатель или трансформатор
Сверяют реальный пуск, характеристику аппарата и координацию с защитой оборудования.
Длинная линия
Особенно важно подтвердить минимальный ток повреждения на удалённом конце.
Отключающая способность и селективность
Значение в амперах или килоамперах на корпусе нельзя смешивать с B/C/D. Для бытовых и аналогичных автоматов используют понятие Icn, для аппаратов промышленного применения — Icu и Ics в рамках другого стандарта и условий испытаний.
Ожидаемый ток КЗ в точке установки не должен превышать допустимую способность аппарата с учётом предусмотренной резервной защиты. Селективность автоматов проверяют по таблицам и кривым производителей, а не только по разнице номиналов.
- Стандарт аппаратаГОСТ IEC 60898-1 и ГОСТ IEC 60947-2 имеют разные области и обозначения.
- Максимальный ток КЗНужен для безопасной коммутации в месте установки.
- Минимальный ток КЗНужен для подтверждения времени отключения в конце цепи.
- Резервная защитаКомбинацию проверяют по испытанным данным изготовителя, если используют каскадирование.
Как проверить выбранный автомат
На действующей установке измерение петли «фаза-нуль» даёт данные о токе повреждения для применимой схемы. Испытание автоматических выключателей проверяет работу расцепителей, но не заменяет проверку кабеля и всей цепи.
Результаты сопоставляют с проектом, характеристикой изготовителя и требуемым временем отключения. При вводе объекта комплекс выполняют в составе приёмо-сдаточных испытаний.
Кнопка TEST относится к УЗО или дифференциальному аппарату и не проверяет тепловой либо электромагнитный расцепитель обычного автоматического выключателя.
