В системе TT нейтраль источника заземлена, а открытые проводящие части установки потребителя подключены к собственному заземлителю, не имеющему намеренной связи с защитным проводником источника. При повреждении изоляции ток проходит через землю и часто оказывается слишком мал для быстрого отключения обычного автомата.
Поэтому защиту при повреждении в TT обычно обеспечивает устройство дифференциального тока: ВДТ без защиты от сверхтока или АВДТ со встроенной защитой. Оно дополняет PE, заземлитель и уравнивание потенциалов, но не заменяет их.
- TT
- корпуса потребителя соединены с местным заземлителем
- УДТ
- отключает цепь при опасном дифференциальном токе
- Условие
- RA · IΔn ≤ UL и нормируемое время отключения
Как устроена система TT
Заземлённая нейтраль
Одна точка системы питания имеет прямое соединение с землёй на стороне источника.
Собственный заземлитель
Открытые проводящие части через PE подключены к заземлителю установки, электрически независимому от заземления источника.
Нейтраль N остаётся рабочим проводником, а PE — защитным. Их не объединяют в щите и цепях TT. Что делает заземляющее устройство, подробнее разобрано в статье о назначении заземления.
TT — не «повторное заземление нуля». Корпуса подключают к PE и местному заземлителю; самодельная перемычка N–PE превращает схему в неопределённую и опасную.
Почему автомата защиты от сверхтока часто недостаточно
При замыкании фазы на корпус ток повреждения идёт по цепи: фаза — корпус — PE — заземлитель потребителя — грунт — заземлитель источника — нейтраль трансформатора. Сопротивление этого пути значительно выше, чем у металлической петли TN.
Автомат видит ток
Чтобы отключиться за требуемое время, автомату нужен достаточный ток КЗ; в TT земля может его ограничить.
УДТ видит небаланс
Если часть тока ушла через корпус и землю, сумма токов активных проводников в измерительном трансформаторе перестаёт быть нулевой.
PE отводит ток
Защитный проводник создаёт заданный путь тока повреждения и связывает корпус с уравниванием потенциалов.
Устройство защиты от сверхтока допускается для защиты при повреждении в TT только там, где постоянно и надёжно обеспечено достаточно низкое полное сопротивление петли. На практике обычно применяют УДТ. Особенности измерения такой цепи рассмотрены в статье о петле в системе TT.
Как проверяют условие RA · IΔn ≤ UL
Для защиты УДТ в TT должно выполняться условие RA · IΔn ≤ UL, где RA — сумма сопротивлений заземлителя и защитного проводника открытых проводящих частей, IΔn — номинальный отключающий дифференциальный ток, UL — условный предел напряжения прикосновения.
В обычных условиях для переменного тока используют 50 В; для специальных помещений и мер безопасности применимое значение может быть ниже. Для УДТ 30 мА арифметический предел по 50 В равен примерно 1667 Ом, но это не целевое сопротивление заземлителя.
- СезонностьСопротивление грунта меняется с влажностью, промерзанием и состоянием контактов.
- Время отключенияОдной проверки произведения недостаточно: устройство должно отключить цепь за время, требуемое для её типа.
- Уравнивание потенциаловДаже малое RA не отменяет основной системы уравнивания потенциалов.
- Фактическое измерениеЗаземлитель проверяют прибором, а не принимают по расчёту или по наличию штырей.
Порядок подключения корпусов и проверки защитных проводников раскрыт в статье о заземлении электрооборудования.
Проверка произведения RA × IΔn
Подставьте измеренное сопротивление заземляющего устройства и маркировку УЗО, чтобы получить расчётное произведение для дальнейшей проверки по применимому проекту или документу.
Дифференциальный ток переводят в амперы и умножают на RA. Допустимое значение и остальные условия защиты определяют по применимому документу и подтверждают измерениями.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Расчёт ориентировочный и проверяет только произведение RA × IΔn. Он не подтверждает безопасность TT без осмотра схемы, измерения RA, испытания УЗО, проверки времени отключения, PE и нейтралей.

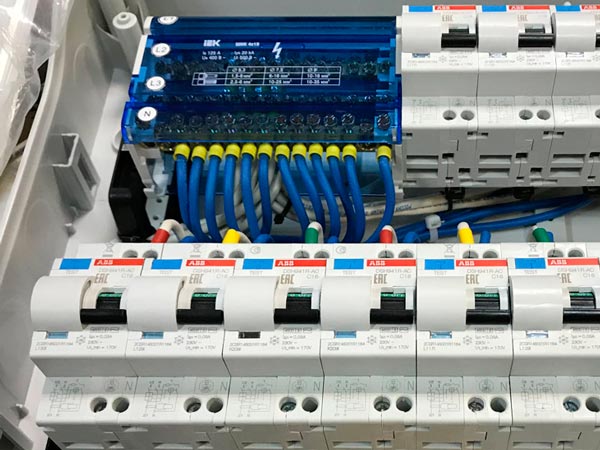

Как выбирают УДТ для системы TT
ВДТ или АВДТ
ВДТ не защищает от перегрузки и КЗ и требует согласованной защиты от сверхтока; АВДТ совмещает обе функции.
Чувствительность
Уставку выбирают по назначению защиты, токам утечки сети и условию RA · IΔn ≤ UL; 30 мА — не универсальная уставка для всего объекта.
Тип AC, A, F или B
Форму обнаруживаемого тока выбирают по преобразователям и электронике нагрузки, документации оборудования и аппарата.
Селективность ступеней
Вводное и групповые устройства согласуют по времени и току, чтобы повреждение одной цепи не отключало весь объект.
Разница между аппаратами подробно показана в статье «УЗО и дифавтомат», общий принцип — в материале о применении УЗО, а каскадная защита — в статье о селективности УЗО.
Критичные правила монтажа
Провести все активные проводники через аппарат
Для однофазной цепи контролируются фаза и нейтраль; PE через измерительный трансформатор не проводят.
Не объединять N и PE в установке потребителя
Перемычка создаёт параллельный путь рабочего тока и нарушает работу защиты.
Не смешивать нейтрали групп
Нейтраль после одного УДТ не соединяют с нейтралью другой защищённой группы.
Согласовать защиту от сверхтока
Для ВДТ проверяют номинальный ток, условный ток КЗ и резервный автомат или предохранитель по данным изготовителя.
Сохранить непрерывность PE
Защитный проводник не коммутируют УДТ и не подключают шлейфом так, чтобы снятие одного аппарата разрывало защиту остальных.
Почему защитные проводники нельзя соединять последовательно через клемму оборудования, объяснено в статье о заземлении шлейфом.
Как проверяют защиту после монтажа
- ОсмотрСверяют систему TT, схемы PE и N, номиналы, типы, полюсность и селективность устройств.
- Непрерывность PEПодтверждают защитные соединения и основное уравнивание потенциалов.
- Сопротивление заземлителяИзмеряют подходящим методом с учётом параллельных связей и условий объекта.
- Параметры УДТСпециализированным прибором проверяют фактический ток и время отключения в нужных режимах.
- ДокументыРезультаты, приборы, условия и замечания заносят в протокол.
Кнопка TEST не заменяет измерения. Она проверяет внутренний механизм по схеме изготовителя, но не подтверждает сопротивление заземлителя, непрерывность PE и фактические параметры отключения во всех режимах.
Для итоговой оценки обычно требуются и проверка заземления, и испытание устройств дифференциальной защиты.
