Электролабораторию привлекают, когда состояние или соответствие электроустановки нужно подтвердить измерениями, а не только визуальным осмотром. Поводом может быть ввод после монтажа, реконструкция, периодический контроль, повторяющиеся отключения, нагрев, повреждение оборудования или требование установить причину аварии.
ЭТЛ не выполняет один универсальный «комплекс на всё». Заказчик и лаборатория определяют границы установки, цель проверки, состав цепей и критерии оценки, после чего формируют программу работ. Именно от задания зависит, какие измерения войдут в протоколы и какие выводы можно будет сделать.
- До работ
- цель, границы, схема, режим установки и перечень проверяемых цепей
- На объекте
- осмотр, безопасная подготовка и измерения по согласованной программе
- После работ
- протоколы с методами, приборами, результатами и критериями оценки
Когда целесообразно вызывать электролабораторию
Перед вводом
После нового монтажа, капитального ремонта или реконструкции проверяют смонтированную установку до передачи в эксплуатацию.
При эксплуатации
Состав и периодичность контроля определяют по объекту, документации, условиям среды и правилам эксплуатации.
При признаках дефекта
Срабатывания защиты, запах, нагрев, просадки напряжения и поражение током требуют локализации причины, а не формального протокола.
Общий смысл испытаний раскрыт в материале о назначении электроизмерительных работ. Здесь главное другое: как правильно поставить задачу ЭТЛ и получить применимый результат.
Какие данные нужны для задания ЭТЛ
- Цель проверкиВвод, периодический контроль, поиск дефекта, проверка после ремонта или экспертное обследование.
- Границы установкиВводы, щиты, линии и оборудование, которые входят в работу; точки разграничения и исключения.
- Проект и схемыОднолинейная схема, кабельный журнал, исполнительные изменения, паспортные данные аппаратов.
- Режим объектаВозможность отключений, технологические окна, резервное питание, опасные зоны и допуски.
- Критерии оценкиНазначение цепей, тип системы заземления, уставки защиты и применимые нормативные документы.
Фраза «проверить электрику» недостаточна. Без границ и цели можно получить набор измерений, который не отвечает на исходный вопрос или не охватывает проблемную цепь.
Из чего складывается программа измерений

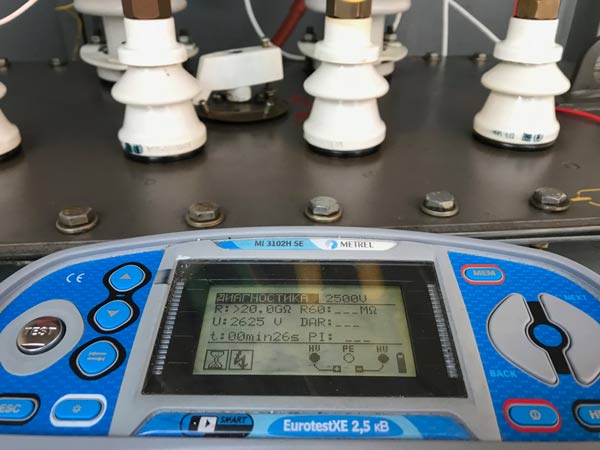

Изоляция
Определяют цепи, испытательное напряжение, необходимость отключения электроники и порядок безопасного разряда.
Контур повреждения
Результат сопоставляют с типом сети и характеристиками защиты, а не с одной универсальной цифрой.

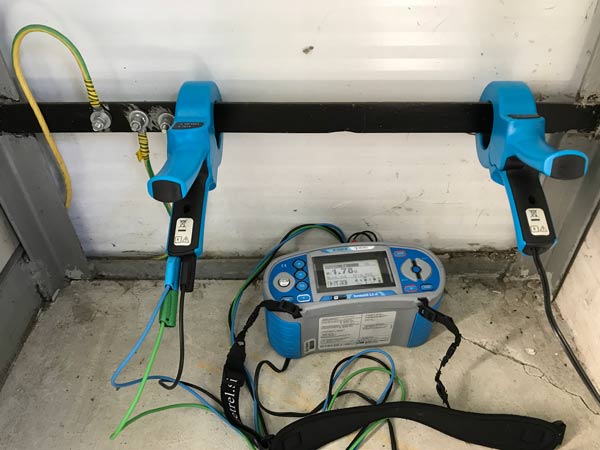

Заземление и PE
Проверяют непрерывность защитных связей и параметры заземляющего устройства по выбранной методике.
Устройства дифференциальной защиты
Измеряют параметры срабатывания и оценивают схему; кнопка TEST не заменяет испытание цепи.
К типовым заданиям относятся измерение сопротивления изоляции, измерение полного сопротивления контура, проверка заземления и испытание УЗО. Их включают не автоматически, а по схеме и задаче объекта.
Черновик задания электролаборатории
Ответы подскажут, какие вопросы и группы измерений включить в задание, не назначая универсальный набор испытаний без связи с цепями объекта.
Программу строят от цели и конкретных цепей: что подтвердить, где измерить, в каком режиме и как связать результат со схемой.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Блок формирует предварительное задание, а не обязательную программу испытаний. Окончательный объём, методы, безопасность и периодичность определяют ответственное лицо и электролаборатория.
Как организуют работы на действующем объекте
Изучить документы и объект
Сверяют схему с фактической установкой, определяют опасности, доступность точек и ограничения оборудования.
Согласовать отключения
Назначают ответственных, технологические окна и порядок вывода в ремонт; чувствительную электронику отключают по программе.
Выполнить осмотр и измерения
Соблюдают требуемую последовательность: визуальные дефекты устраняют до испытаний, которые могли бы создать дополнительный риск.
Сопоставить результаты
Учитывают схему, уставки, температуру, метод и неопределённость, а не сравнивают все значения с одной памяткой.
Оформить протоколы
Фиксируют объект, цепь, прибор, условия, результат, критерий и выявленные несоответствия.
Что проверять в результате работ
Результат можно связать с цепью
Есть идентификация объекта и точки, метод, прибор с данными о поверке, фактическое значение и понятный критерий оценки.
Только общая отметка «годно»
Нельзя понять, что измеряли, в каком режиме и почему сделан вывод; такой документ плохо помогает при ремонте или споре.
Для ввода нового монтажа применяют приёмо-сдаточные испытания электроустановок. Если жалоба связана с повторяющимися провалами, гармониками или несимметрией, назначают отдельный контроль качества электроэнергии с регистрацией во времени.
Как выбрать исполнителя и не заказать лишнее
Сверьте область работ
Исполнитель должен иметь подготовленный персонал, подходящие приборы и организационные возможности для напряжения и типа установки.
Попросите программу
До выезда должны быть понятны состав измерений, объём цепей, отключения и форма результата.
Оцените выводы
Замечание должно вести к конкретной цепи и критерию; лаборатория не подменяет проектировщика или ремонтную организацию.
Не включайте установку после аварии только ради измерений. При запахе гари, следах дуги, разрушении аппарата или риске прикосновения участок сначала безопасно выводят из работы и осматривают.
