Исправно работающие свет и оборудование ещё не означают, что электроустановка безопасна. Ослабленные соединения, повреждение изоляции, ошибки монтажа или неисправность защитных устройств могут долго не проявляться, а затем привести к поражению электрическим током, короткому замыканию, повреждению техники или пожару.
Электроизмерительные работы позволяют оценить фактическое состояние щитов, кабельных линий, аппаратов защиты, заземления и других элементов сети. Заказчик получает измеренные значения и протоколы, на основании которых можно принять решение о вводе электроустановки в эксплуатацию, ремонте или дальнейшем использовании.
- До ввода
- проверка нового монтажа и реконструкции
- В эксплуатации
- плановый и внеплановый контроль состояния
- По результатам
- фактические значения, протоколы и замечания
Когда нужны электроизмерительные работы
Объём и периодичность проверок зависят от назначения объекта, параметров электроустановки, условий эксплуатации, проектной и эксплуатационной документации, а также применимых требований. Единого срока и одинакового набора испытаний для всех объектов не существует.
- Перед вводом объекта в эксплуатацию После нового монтажа проверяют соответствие электроустановки проектным решениям и требованиям безопасности.
- После реконструкции или ремонта Измерения нужны при замене кабелей, щитового оборудования, защиты, системы заземления и других элементов сети.
- Во время эксплуатации Плановые проверки помогают вовремя обнаружить ухудшение состояния изоляции, соединений и защитных устройств.
- При признаках неисправности Поводом могут стать частые срабатывания автоматов или УЗО, нагрев щитов, запах перегретой изоляции, искрение и нестабильная работа оборудования.
- После аварии, затопления или простоя До повторного включения важно убедиться, что сеть и оборудование сохранили безопасное состояние.
- При обследовании объекта Контроль проводят перед покупкой, арендой, передачей здания новой эксплуатирующей организации или модернизацией.
Какие бывают электроизмерительные работы
Приёмо-сдаточные испытания
Проводятся после завершения электромонтажных работ, строительства или реконструкции. Задача — проверить смонтированную установку до ввода в эксплуатацию и зафиксировать отклонения, которые необходимо устранить.
Периодические измерения
Выполняются по графику в процессе эксплуатации. Периодичность определяют с учётом типа установки, режима работы, внешней среды, документации и результатов предыдущих проверок.
Профилактические и внеплановые
Назначаются после ремонта, изменения схемы, обнаружения перегрева или повреждений, срабатывания защиты либо другой нештатной ситуации.
Подбор программы электроизмерений
Сформировать предварительный объём проверки под конкретную задачу и заранее показать заказчику необходимые документы и отключения.
Укажите цель проверки, параметры установки, систему заземления, изменённые участки, симптомы и доступную документацию. По этим данным лаборатория определит программу осмотра и измерений и согласует необходимые отключения.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Окончательный состав, методики, критерии и периодичность определяет ответственное лицо и электролаборатория по схеме, назначению объекта и применимым документам.
Что проверяет электролаборатория
Точный перечень операций формируют по схеме электроснабжения и задаче обследования. В программу работ могут входить следующие взаимосвязанные проверки.
Визуальный осмотр
Специалист оценивает состояние щитов, кабелей, аппаратов, маркировки, соединений и доступных элементов заземления, а затем определяет точки измерений.

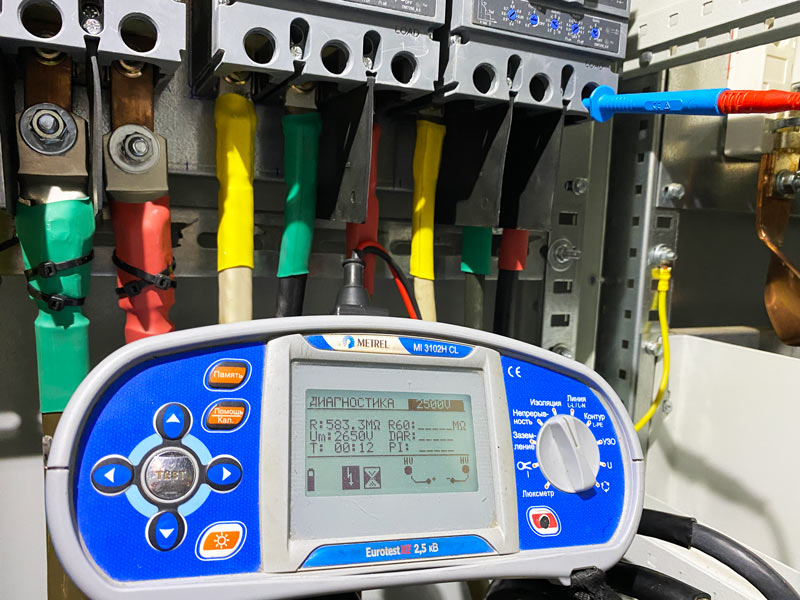

Сопротивление изоляции
Проверка помогает выявить старение, механическое повреждение, загрязнение или увлажнение изоляции кабелей, проводов и оборудования.
Петля «фаза-ноль»
Результаты позволяют оценить условия срабатывания защиты при повреждении и сопоставить параметры линии с характеристиками установленного аппарата.
Защитное заземление
Измеряют сопротивление заземляющего устройства и проверяют цепи защитных проводников, предназначенные для снижения риска поражения током.
Устройства защитного отключения
Проверка показывает, срабатывает ли УЗО при заданных условиях и выполняет ли предусмотренную защитную функцию.
Автоматические выключатели
Испытания помогают оценить работу расцепителей и соответствие защитного аппарата параметрам проверяемой цепи.
Как проходят измерения
-
Сбор исходных данных
Уточняются назначение объекта, состав электроустановки, схема электроснабжения, причина проверки и наличие документации.
-
Осмотр и подготовка
Специалист определяет точки измерений и согласовывает порядок работ. При необходимости отдельные участки безопасно отключаются.
-
Проведение измерений
Работы выполняют подготовленные специалисты с применением подходящих средств измерений и соблюдением мер электробезопасности.
-
Анализ результатов
Полученные значения сопоставляются с требованиями, применимыми к конкретной установке, проектом и параметрами оборудования.
-
Оформление документов
Результаты фиксируются в протоколах; при необходимости готовятся перечень замечаний, технический отчёт и рекомендации.
Что получает заказчик
Главный результат — понятная картина фактического состояния электроустановки. В зависимости от задачи и договора комплект документов может включать:
- протоколы по выполненным видам измерений;
- перечень проверенных линий, устройств и точек;
- сведения о выявленных отклонениях и дефектах;
- рекомендации по ремонту, замене или дополнительной проверке;
- исходные данные для планирования работ и повторного контроля.
Важно: сами измерения не устраняют неисправность. Опасные или не соответствующие требованиям участки необходимо отремонтировать, после чего может потребоваться повторная проверка.
