Изоляция провода или кабеля — это не просто цветная оболочка. Она отделяет токоведущие части друг от друга и от доступных прикосновению конструкций, выдерживает рабочее электрическое поле и сохраняет свойства при нагреве, изгибах, влаге и других внешних воздействиях.
Материал и толщина изоляции выбираются для конкретного изделия и условий применения. Поэтому по одному внешнему виду нельзя определить допустимое напряжение, температуру, способ прокладки или остаточный ресурс — нужны маркировка, документация и оценка фактического состояния.
- Назначение
- основная защита и электрическое разделение токоведущих частей
- Выбор
- по напряжению, температуре, среде, способу прокладки и пожарным требованиям
- Контроль
- осмотр и измерения применяют вместе, а не вместо друг друга
Что делает электрическая изоляция
У исправной изоляции несколько связанных задач. Она препятствует опасному прикосновению к токоведущим частям, утечке тока между проводниками и пробою на металлические конструкции, но сама по себе не устраняет потери в токопроводящей жиле и не заменяет защитное отключение.
Основная защита
Ограничивает доступ к опасным токоведущим частям при нормальной эксплуатации изделия.
Разделение цепей
Не допускает электрического контакта между жилами, обмотками, экраном, бронёй и заземлёнными частями.
Стойкость к среде
Защищает проводник от влаги и части внешних воздействий в пределах конструкции конкретного кабеля.
Стабильность параметров
Поддерживает необходимую электрическую прочность и сопротивление изоляции в предусмотренном режиме.
Граница применения: не каждый проводник обязан иметь собственную полимерную оболочку. В электроустановках существуют неизолированные шины, контактные элементы и воздушные линии; безопасность там обеспечивается размещением, ограждением, расстояниями и другими мерами, предусмотренными проектом.
Какие бывают изоляция и оболочка
Изоляция окружает токопроводящую жилу, а наружная оболочка защищает конструкцию кабеля в целом. Экран и броня выполняют другие функции и не должны автоматически считаться ни рабочей изоляцией, ни защитным проводником.
Установочные провода
Применяются в осветительных сетях и для монтажа оборудования. Конструкция и область применения задаются стандартом и документацией изготовителя.
Силовые кабели
Могут иметь ПВХ-, полиэтиленовую или сшито-полиэтиленовую изоляцию, оболочку, экран и при необходимости броню.
Поливинилхлорид
Распространён в низковольтных изделиях; конкретные температурные и пожарные характеристики зависят от рецептуры и исполнения.
Полиэтилен
Обладает хорошими диэлектрическими свойствами; сшитый полиэтилен применяется в том числе в силовых кабелях среднего напряжения.
Эластомерные составы
Используются там, где требуются гибкость и стойкость к многократным перемещениям, но только в назначенных для этого изделиях.
Пропитанная изоляция
Встречается в кабелях прежних поколений и специальных конструкциях; её нельзя оценивать по правилам для современных полимерных кабелей.
Маркировки нг, нг(А)-LS, HF и FRLS описывают разные показатели пожарной опасности. Они не являются взаимозаменяемыми и не означают, что любой такой кабель можно прокладывать любым способом.
Как выбирают провод или кабель
Сначала определяют параметры цепи и внешние воздействия, затем выбирают конструкцию и проверяют совместимость всех защит. Цвет жилы помогает идентификации, но не подтверждает материал, сечение или назначение кабеля.
Определить электрические параметры
Учитывают номинальное напряжение, расчётный ток, ток короткого замыкания, падение напряжения и режим нагрузки.
Оценить внешние воздействия
Температура, вода, ультрафиолет, масла, химические среды, механическая нагрузка и подвижность трассы влияют на исполнение.
Выбрать способ прокладки
Открытая или скрытая проводка, лоток, труба, земля и групповая прокладка по-разному влияют на охлаждение и пожарные требования.
Согласовать защиту
Аппарат защиты выбирают так, чтобы проводник был защищён от перегрузки и короткого замыкания, а время отключения соответствовало схеме.
Проверить соединения
Тип клемм и наконечников должен соответствовать жиле; для гибких проводников важно корректное оконцевание опрессовкой.
Отдельно проверяют цветовую идентификацию проводников, а при необходимости механической защиты — конструкцию и правила применения бронированного кабеля.
Почему изоляция стареет и повреждается
Перегрев
Перегрузка, плохой контакт, недостаточное охлаждение или неверное сечение ускоряют тепловое старение.
Влага
Конденсат, затопление и негерметичные вводы снижают свойства изоляционной системы и вызывают коррозию.
Механическое воздействие
Перегиб, растяжение, удар, крепёж и повреждение при строительных работах нарушают оболочку и жилы.
Ультрафиолет и температура
Наружная прокладка требует стойкого исполнения; не предназначенный для солнца материал растрескивается быстрее.
Химическая среда
Масла, растворители, пары и продукты технологического процесса могут размягчать или разрушать отдельные полимеры.
Электрические перенапряжения
Повторяющиеся импульсы и дефекты электрического поля особенно опасны для высоковольтной изоляции и концевой арматуры.
Какие признаки требуют проверки
- Трещины, потемнение и оплавлениеВидимые изменения означают, что участок уже работал вне нормального теплового или механического режима.
- Запах, дым или локальный нагревЦепь отключают безопасным способом и передают ответственному персоналу; включать её «для проверки» нельзя.
- Следы влаги и коррозииПроверяют не только кабель, но и вводы, коробки, муфты, лотки и условия помещения.
- Повторные срабатывания защитыЗамена автомата на больший номинал без расчёта может оставить проводку без защиты от перегрузки.
- Нестабильная работа оборудованияПричиной могут быть соединения, питание, защитные проводники или сама нагрузка — одного мегомметра недостаточно.
- Строительные или аварийные воздействияПосле сверления, затопления, пожара и механического повреждения объём проверки назначают по фактической ситуации.

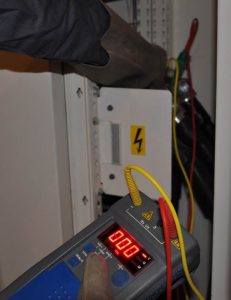

Как проверяют состояние изоляции
Измерение сопротивления изоляции выполняют на обесточенной и подготовленной цепи. Испытательное напряжение выбирают по номиналу и типу цепи; подключённые устройства, электроника и ограничители перенапряжений учитывают до подачи испытательного напряжения.
Осмотр
Сверяют маркировку, трассу, оболочки, соединения, условия прокладки и соответствие проекту.
Измерения
Проверяют сопротивление изоляции, непрерывность защитных проводников и другие параметры, предусмотренные программой.
Оценка
Сопоставляют результаты с применимыми требованиями, документацией и предыдущими протоколами, а не с одной универсальной цифрой.
После нового монтажа или изменения установки выполняют приёмо-сдаточную проверку. Для линий среднего напряжения применяются отдельные методы высоковольтных испытаний; подробнее о принципах выбора изоляции — в материале о высоковольтной изоляции.
Нельзя: измерять сопротивление изоляции на цепи под напряжением, касаться проводников до снятия остаточного заряда или подавать испытательное напряжение на неподготовленную электронику. Состав отключений и безопасную методику определяет квалифицированный персонал.
Когда ремонтировать, а когда менять линию
Локальное повреждение доступного конца иногда устраняется корректной разделкой и новым оконцеванием. Если изоляция хрупкая по длине, кабель перегревался, подвергся затоплению или имеет множественные дефекты, безопаснее рассматривать замену участка либо всей линии.
Восстановление соединения
Устраняют причину нагрева, применяют совместимые клеммы или наконечники и повторно проверяют цепь.
Замена кабеля
Новое изделие выбирают расчётом с учётом прокладки, нагрузки, защиты и пожарных требований.
Локализация участка
Схема, поэтапные измерения и трассировка помогают сузить зону вскрытия без случайной замены исправных линий.
Ремонтировать участок или готовить замену линии
По характеру и истории повреждения подготовить безопасный следующий шаг и перечень данных, необходимых для решения после измерений.
Локальное повреждение конца иногда допускает корректную переразделку после устранения причины и повторных испытаний. Хрупкость по длине, затопление, системный перегрев и множественные дефекты требуют рассматривать замену линии.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Мастер не выносит заключение о годности изоляции. Измерения проводят на обесточенной подготовленной цепи с учётом подключённой электроники; решение о ремонте или замене принимает специалист по совокупности данных.
