Цветовая маркировка помогает быстро распознать назначение проводника, но не является достаточным доказательством его функции. Перед работой назначение проверяют по схеме и безопасными измерениями.
Для новых установок защитный проводник PE обозначают сочетанием зелёного и жёлтого, нейтраль N — синим, а линейные проводники выбирают из разрешённой палитры без опасного смешения с PE и N.
- PE
- зелёно-жёлтое сочетание зарезервировано для защитной функции
- N
- синий цвет предназначен для нейтрального проводника
- Фазы
- обычно применяют коричневый, чёрный и серый; порядок фиксируют схемой
Зачем нужна цветовая идентификация
Единая система уменьшает вероятность ошибки при монтаже и обслуживании, упрощает сверку с документацией и помогает отличить защитный проводник от рабочих. Она дополняет буквенно-цифровые обозначения и маркировку кабельной линии.
Защитный
Соединяет открытые проводящие части с системой защитного заземления.
Нейтральный
Является рабочим проводником и не должен подменять PE после разделения PEN.
Линейный
Находится под рабочим напряжением относительно земли и других проводников.
Цвета PE, N и PEN
Зелёно-жёлтое сочетание нельзя использовать для иной функции. Синий применяют для нейтрали. Совмещённый PEN требует специального комбинированного обозначения по действующим правилам; способ маркировки по длине и на концах должен быть единообразно принят в проекте.
Нельзя: после разделения PEN вновь объединять N и PE в отходящих цепях, использовать защитный проводник как рабочий или доверять старому цвету без проверки схемы.
Функциональная разница подробно разобрана в статье о занулении и заземлении.
Как обозначают фазные проводники
Для линейных проводников переменного тока применяют цвета, не создающие путаницу с PE и N. В многожильных изделиях обычно встречаются коричневый, чёрный и серый. Национальный стандарт не превращает эти три цвета в универсальное соответствие L1, L2 и L3 для всех объектов.
Единая схема обозначений
Цвета и маркировку выбирают до монтажа и отражают в документации.
Сначала проверка
Прежние системы цветов могли отличаться; назначение подтверждают схемой и измерениями.
Когда нужна дополнительная маркировка

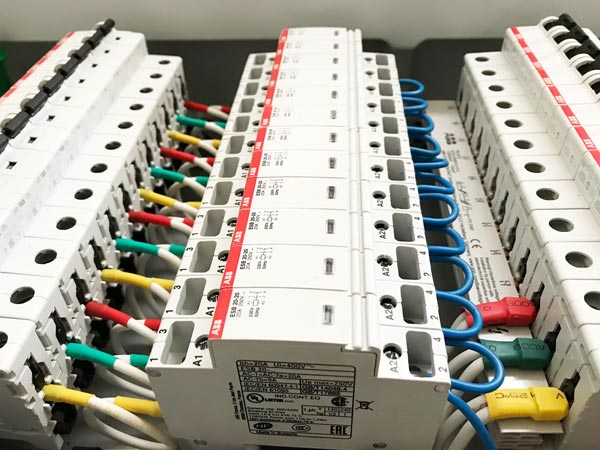

Если цвет изоляции не позволяет однозначно распознать проводник или линия реконструирована, на доступных концах применяют стойкие трубки, кольца или бирки. Они должны охватывать все доступные места соединения и соответствовать схеме.
Для гибких многопроволочных жил маркировку выполняют после правильного оконцевания; требования к нему описаны в материале об опрессовке гибких проводов.
Что проверить перед подключением
Сопоставить со схемой
Проверяют обозначение цепи, аппарата, клемм и обоих концов проводника.
Определить функцию
Недопустимо назначать PE, N или фазу только по цвету старой изоляции.
Проверить непрерывность
Для защитных проводников подтверждают непрерывность предусмотренным методом.
Обновить документацию
После изменения схемы корректируют обозначения на всех связанных участках.
Эта проверка входит в комплексный осмотр электропроводки и дополняется измерениями.
Проверка цвета и функции проводника
Помочь обнаружить конфликт между фактическим цветом, назначением жилы и схемой, не превращая цвет в доказательство электрической функции.
Зелёно-жёлтый цвет резервируют для PE, синий — для N, а PEN требует комбинированного обозначения. Коричневый, чёрный и серый нельзя автоматически считать универсальным порядком L1–L2–L3.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Цвет, надпись и схема не доказывают наличие напряжения, непрерывность PE или фактическую функцию жилы. Проверку выполняет подготовленный персонал на безопасно подготовленной цепи.
Распространённые ошибки
- Зелёно-жёлтая фазаЗарезервированное сочетание нельзя использовать для линейного проводника.
- Синий провод как PEНейтральная и защитная функции должны оставаться различимыми.
- Случайная перемаркировкаКороткое кольцо на одном конце не исправляет несоответствие по всей цепи.
- Цвет вместо проверкиПеред касанием выполняют установленную процедуру снятия напряжения и проверки.
Состояние PE связано с общей системой защитного заземления; правильный цвет не компенсирует обрыв проводника.
