Бронированный кабель выбирают там, где линии нужна расчётная защита от механических воздействий. Стальные ленты или проволоки помогают воспринимать давление грунта, удары и растягивающие усилия, но не делают любой кабель автоматически водонепроницаемым, огнестойким или пригодным для прокладки в любой среде.
Конструкцию подбирают по напряжению, нагрузке, способу и трассе прокладки, пожарным требованиям, коррозионной активности, допустимым усилиям и документации изготовителя. По слову «бронированный» нельзя определить ни срок службы, ни допустимую температуру, ни способ заземления металлических элементов.
- Назначение брони
- механическая защита кабеля в предусмотренных условиях прокладки
- Не заменяет
- изоляцию, экран, наружную оболочку и требуемое огнеисполнение
- Выбор
- по проекту, маркировке, паспорту и фактическим условиям трассы

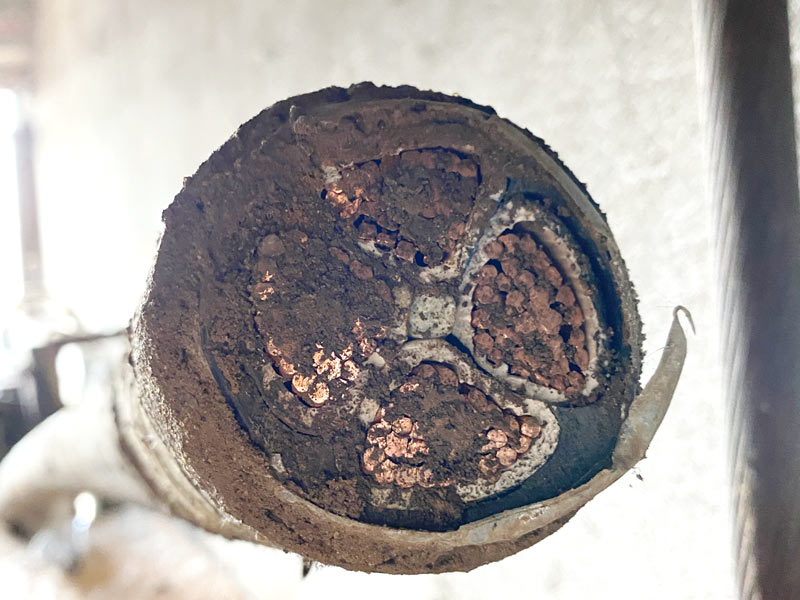

Что называют бронированным кабелем
Это кабель, в конструкции которого предусмотрен металлический защитный покров — обычно из стальных лент или проволок. Броня воспринимает часть внешних механических воздействий и защищает расположенные под ней оболочку, изоляцию и жилы.
Броня
Противостоит ударам, давлению и — для проволочной конструкции — расчётным растягивающим усилиям. Конкретные пределы берут из документации на марку кабеля.
Экран
Формирует электрическое поле и обеспечивает предусмотренный путь токов замыкания. Экран и броня могут присутствовать вместе, но выполняют разные задачи.
Сокращение «БСК» не является универсальным обозначением всех бронированных силовых кабелей. Для закупки и проекта указывают полную марку, число и сечение жил, напряжение, исполнение по пожарной безопасности и дополнительные свойства.
Из каких слоёв состоит кабель
Набор слоёв зависит от стандарта и марки. В силовых кабелях токопроводящие жилы обычно изготавливают из меди, алюминия или алюминиевого сплава; сталь применяют прежде всего в броне, а не как обычную силовую жилу.
Токопроводящая жила
Передаёт ток. Материал, класс гибкости и сечение определяют электрическое сопротивление, допустимую нагрузку и способ оконцевания.
Изоляция жил
Может быть выполнена из ПВХ-композиции, сшитого полиэтилена, резины или другого материала, предусмотренного стандартом и маркой.
Внутренняя оболочка или поясная изоляция
Формирует сердечник и отделяет его от металлических элементов. Конструкция различается для низкого и среднего напряжения.
Экран — если предусмотрен
Полупроводящие и металлические экраны применяют в определённых конструкциях, особенно в кабелях 6–35 кВ.
Подушка под броню
Защищает расположенную ниже оболочку от металлических лент или проволок и участвует в формировании защитного покрова.
Броня и наружный покров
Металлическая броня воспринимает механику, а наружный шланг или покров защищает её от среды в пределах заявленных свойств.
Ленточная и проволочная броня: в чём разница
Тип брони выбирают по характеру нагрузок на трассе. Нельзя считать проволочную конструкцию «улучшенной версией» для любого объекта: она тяжелее, влияет на радиус изгиба, монтаж и стоимость.
Стальные ленты
Хорошо воспринимают давление и локальные механические воздействия. Их применимость к растягивающим усилиям проверяют по конструкции кабеля и проекту.
Стальные проволоки
Используются, когда кабель должен воспринимать значительные растягивающие нагрузки, например на вертикальных или сложных участках трассы.
Одножильные кабели
Для переменного тока ферромагнитные элементы могут создавать дополнительные потери и нагрев. Материал брони, схема прокладки и соединение металлических частей задаются проектом.
Как читать маркировку без опасных упрощений
Буквы описывают элементы конструкции, но их расшифровывают в контексте полного обозначения и применимого стандарта. Отсутствие буквы «А» в начале распространённых российских марок обычно указывает на медную жилу, а «А» — на алюминиевую; это не заменяет проверку паспорта и сертификата.
Низковольтная конструкция
В типичном обозначении: алюминиевая жила, ПВХ-изоляция, броня из стальных лент и наружный ПВХ-шланг.
Медные жилы
Начальная «А» отсутствует; остальные элементы обозначения относятся к изоляции, ленточной броне и наружному покрову.
Сшитый полиэтилен
Пример сочетания изоляции из сшитого полиэтилена, ленточной брони и защитного полиэтиленового шланга; точный состав сверяют с ТУ или ГОСТ изготовителя.
Пожарное исполнение
Характеризует поведение при групповой прокладке и пониженное дымо- и газовыделение. Наличие брони само по себе такого свойства не даёт.
Подробнее о выборе по условиям трассы — в материале о сферах применения бронированных кабелей.
Преимущества и ограничения бронированного кабеля
Преимущества
- более высокая стойкость к механическим воздействиям;
- возможность подобрать исполнение для грунта, сооружений и сложных трасс;
- защита оболочки и сердечника при соблюдении допустимых нагрузок;
- широкий выбор по напряжению, материалу жил и защитным свойствам.
Ограничения
- большая масса, наружный диаметр и минимальный радиус изгиба;
- ограничения по усилию протяжки и монтажу муфт;
- риск коррозии при повреждении наружного покрова;
- необходимость проектного решения для экранов, брони и заземления.
Важно: бронированный кабель не получает автоматически срок службы «30–50 лет», диапазон от −50 до +50 °C или право прямой прокладки в любом грунте. Эти значения и способы применения проверяют для конкретной марки.
Что проверить перед выбором
- Электрические параметрыНоминальное напряжение, расчётный ток, ток короткого замыкания, падение напряжения, число и сечение жил.
- Способ прокладкиГрунт, канал, лоток, помещение, вертикальный участок, переходы и места возможных растягивающих усилий.
- Условия средыВода, коррозионная активность, температура, солнечное излучение, химическое воздействие и вероятность повреждений.
- Пожарные требованияКатегория исполнения кабеля и преимущественная область применения по проекту и ГОСТ 31565.
- Совместимость арматурыВводы, наконечники, кабельные муфты, крепления и радиусы изгиба должны соответствовать конструкции.
- Схема металлических элементовПодключение экранов, оболочек и брони к заземлению определяют по проекту, классу напряжения и документации изготовителя.
Если трасса или нагрузка меняются, марку и способ монтажа закрепляют в проекте электроснабжения, а не выбирают только по цене или наличию на складе.
Конструктор требований к бронированному кабелю
Собрать исходные данные трассы и получить готовое техническое задание на подбор, не сводя выбор к одной букве маркировки.
До выбора марки зафиксируйте электрические параметры, трассу, механические усилия, воду и коррозию, температуру, пожарные требования и тип муфт. Ленточная и проволочная броня решают разные задачи и не заменяют проверку паспорта кабеля.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Это сбор исходных требований, а не проектный подбор. Допустимый ток, стойкость к короткому замыканию, усилие протяжки, радиус изгиба и совместимость муфт подтверждают расчётом и документацией конкретной марки.
Монтаж, заземление и проверка линии
При прокладке соблюдают допустимые радиусы изгиба, усилия протяжки, температурные ограничения монтажа, расстояния и крепление. Наружный покров и броню защищают от повреждений, а концы кабеля герметизируют предусмотренным способом.
Идентифицировать кабель
Сверить маркировку барабана и оболочки, сертификаты, длину, напряжение и конструкцию с проектом.
Подготовить трассу
Исключить острые кромки и недопустимые усилия, проверить опоры, лотки, траншею и места прохода через конструкции.
Смонтировать окончания
Разделку и присоединение брони, экранов и жил выполнить совместимыми комплектами по технологии изготовителя.
Проверить после монтажа
Состав контроля назначить по напряжению и типу изоляции: это могут быть осмотр, фазировка, измерения изоляции, оболочки и специальные испытания.
Для кабелей 6–20 кВ применяют предусмотренные методы высоковольтных испытаний, а для линий со сшитым полиэтиленом — соответствующую конструкциям диагностику СПЭ-кабеля. При аварии сначала выполняют поиск места повреждения; при неизвестной трассе дополнительно проводят трассировку кабельной линии.
