Электроустановка может продолжать работать и при опасном дефекте: ослабленном контакте, повреждённой изоляции, нарушенной цепи защитного проводника или неправильно выбранном аппарате защиты. Отсутствие отключений, запаха и видимых повреждений ещё не подтверждает безопасность.
Оценивать состояние нужно не по одному признаку, а по проекту, маркировке, условиям эксплуатации и результатам проверки. Перечень измерений выбирают для конкретной установки; единого срока и одинакового набора испытаний для всех объектов нет.
- Дефект
- физическое повреждение, износ или потеря требуемых свойств элемента
- Нарушение
- отступление от проекта, инструкции или применимого требования
- Решение
- осмотр, измерения, устранение причины и контроль после ремонта
Чем дефект отличается от нарушения
В практической работе эти понятия удобно разделять. Дефект описывает фактическое состояние: трещину корпуса, подгоревший контакт, повреждённую оболочку кабеля, коррозию или ослабленное соединение. Нарушение означает несоответствие проекту, документации изготовителя либо требованию, применимому к конкретному объекту.
Пример дефекта
Изоляция повреждена, контакт нагревается, корпус аппарата треснул или защитный проводник потерял непрерывность.
Пример нарушения
Фактическая схема не совпадает с проектом, аппарат применён вне заявленных характеристик или отсутствует предусмотренная документацией защита.
Одно и то же замечание может быть одновременно дефектом и нарушением. Категорию риска определяют по возможным последствиям, режиму сети и работоспособности защит, а не только по внешнему виду.
Какие признаки требуют немедленной оценки
При дыме, искрении, запахе горелой изоляции или доступных токоведущих частях зону ограждают и сообщают ответственному за электрохозяйство. Отключения и переключения выполняет уполномоченный персонал по установленному на объекте порядку.
Нагрев и потемнение
Изменение цвета изоляции, оплавление, запах и горячий корпус часто сопровождают перегруженный или ослабленный контакт.
Повреждение изоляции
Трещины, порезы, следы влаги и открытые жилы снижают защиту от прямого прикосновения и короткого замыкания.
Повторные отключения
Срабатывание аппарата защиты — повод искать причину. Увеличивать номинал без расчёта и проверки линии опасно.
Нарушение PE-цепи
Отсутствие или ненадёжность защитного проводника может оставить корпус оборудования без требуемой защиты при повреждении.
Влага и загрязнение
Вода, пыль и агрессивная среда особенно опасны, если оболочка и степень защиты оборудования не соответствуют месту установки.

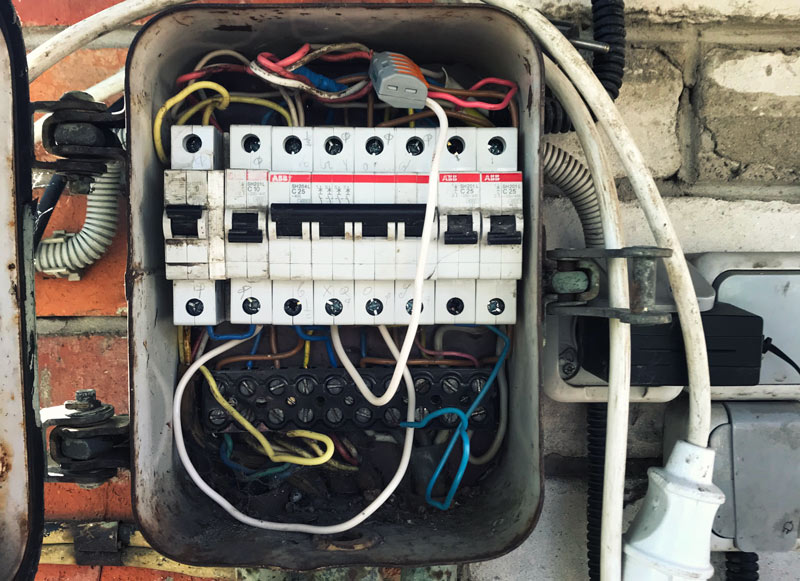

Самодельные изменения
Перемычки, неучтённые ответвления и замена аппаратов без актуализации схемы затрудняют защиту и безопасное обслуживание.
Навигатор по признакам дефекта электроустановки
Превратить наблюдаемые признаки в приоритетный план безопасных действий и подходящий состав профессиональной проверки.
Дым, искрение, запах горелой изоляции, открытые токоведущие части и потеря PE требуют немедленной оценки и ограничения доступа. Для остальных дефектов зафиксируйте место, признаки, схему и историю срабатываний, чтобы специалист назначил нужные измерения.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Результат не является диагнозом и не разрешает работу установки. При дыме, искрении, запахе горелой изоляции или доступных токоведущих частях ограничьте доступ и действуйте по аварийному порядку объекта.
Защитные проводники и заземление
Защитный проводник PE должен сохранять электрическую непрерывность и быть надёжно присоединён. Снятие или ослабление одного аппарата не должно разрывать защиту других присоединённых устройств. PEN-проводник нельзя рассматривать как обычный коммутационный проводник: его разделение и дальнейшее устройство сети выполняют по проекту и применимой системе заземления.
- Проверяют трассу и соединенияИщут коррозию, ослабление, механические повреждения, неверные перемычки и незакреплённые наконечники.
- Подтверждают непрерывностьИзмерение выполняют подходящим методом на подготовленной установке, а результат сопоставляют со схемой.
- Проверяют защитные меры целикомОдного наличия жёлто-зелёного проводника недостаточно: оценивают соединение, параметры цепи и условия автоматического отключения.
Для оценки состояния применяют проверку заземления и защитных проводников; состав работ зависит от схемы сети и назначения установки.
Почему сечение кабеля не задаёт номинал автомата само по себе
Универсального правила вида «кабель 2,5 мм² — автомат 25 А» нет. Допустимый ток зависит от материала жилы, типа изоляции, способа прокладки, количества нагруженных проводников, группировки, температуры окружающей среды и других поправочных условий.
Расчётная нагрузка
Определяют рабочий ток линии и режим подключённого оборудования, включая пусковые токи и продолжительность нагрузки.
Допустимый ток проводника
Проверяют марку кабеля и реальные условия прокладки, а не только номинальное сечение жилы.
Характеристика защиты
Номинал и характеристику аппарата согласуют с проводником, током короткого замыкания, временем отключения и селективностью.
Состояние изоляции подтверждает измерение сопротивления изоляции, а работу аппаратов — проверка автоматических выключателей. Результаты рассматривают совместно, потому что исправный аппарат не компенсирует ошибочный выбор кабеля и наоборот.
Нейтраль, маркировка и контактные соединения
Нейтральный проводник нельзя отключать отдельным однополюсным аппаратом так, чтобы фазные проводники оставались под напряжением. Если по проекту требуется коммутация нейтрали, применяют многополюсный аппарат с согласованной последовательностью работы контактов. Защитный проводник PE коммутацией не разрывают.
Цвет — не единственное доказательство
Маркировка должна соответствовать назначению проводника, но перед работой цепь всё равно идентифицируют по схеме и проверкой.
Способ выбирают по оборудованию
Опрессовка, сварка, пайка, винтовое или болтовое соединение применяются в предусмотренных для них условиях; универсального требования «только опрессовка» нет.
Совместимость важнее внешнего вида
Клемма, наконечник и проводник должны быть совместимы по материалу, сечению и классу жилы, а затяжка — соответствовать документации изготовителя.
Как находят скрытые дефекты
Проверку начинают с документации и безопасной подготовки рабочего места. Измерения проводит квалифицированный персонал исправными средствами, а выводы фиксируют в протоколах с идентификацией проверенных цепей.
Сверяют документы и фактическую схему
Уточняют назначение цепей, характеристики кабелей и защит, систему заземления, условия среды и предыдущие замечания.
Проводят визуальный осмотр
Проверяют оболочки, вводы, контактные соединения, маркировку, доступность токоведущих частей и признаки нагрева.
Выполняют электрические измерения
По применимому объёму проверяют непрерывность защитных цепей, изоляцию, параметры петли и работу защитных устройств.
Исследуют установку под нагрузкой
Если это предусмотрено программой и безопасно, тепловизионное обследование помогает найти аномальный нагрев контактов и аппаратов.
Сопоставляют результаты
Например, измерение петли «фаза-нуль» оценивают вместе с параметрами защиты и требуемым временем автоматического отключения.
Как устраняют замечания и подтверждают результат
Исправление должно убирать причину, а не только внешний след. Подгоревший провод без проверки клеммы и режима нагрузки может нагреться снова; замена автомата без расчёта не доказывает защищённость линии.
- Сначала — опасные состоянияОткрытые токоведущие части, дуговые явления, повреждение защитной цепи и признаки перегрева требуют приоритетных мер.
- Затем — восстановление документацииФактическую схему, маркировку и перечень аппаратов приводят в соответствие с согласованным решением.
- После ремонта — повторный контрольПроверяют именно те параметры, на которые могло повлиять вмешательство, и оформляют результат.
- Периодичность — по объектуЕё определяют эксплуатационные документы, применимые нормы, состояние оборудования и оценка риска, а не одна универсальная дата.
Если нужно оценить проводку целиком, полезен отдельный материал о проверке электропроводки.
