Комплексное ТО и испытания ДГУ 650 кВА в Астрахани
В Астрахани провели дефектовку, техническое обслуживание и комплекс электрических испытаний ДГУ 650 кВА после примерно двух лет простоя. Заменили моторное масло, фильтр и аккумуляторы, проверили изоляцию, заземление, автоматы, АВР и работу установки под нагрузкой.
О проекте
В Астрахани специалисты компании совместно с партнёрами провели дефектовку, техническое обслуживание и комплекс электрических испытаний ДГУ мощностью 650 кВА после примерно двух лет простоя в полевых условиях. В рамках выезда заменили масло, фильтр и аккумуляторы, затем проверили электробезопасность, аппараты защиты, АВР и работу установки под нагрузкой.
Вернуть к проверкам ДГУ после длительного простоя и оценить весь резервный комплекс
Установка около двух лет находилась в поле. За это время внутри корпуса скопился песок, двигатель остался без масла, аккумуляторы утратили пригодность к дальнейшей работе, а топливный бак оказался пуст.
Осмотр также выявил несоответствие контрольного кабеля — в нём было на четыре жилы меньше необходимого — и отсутствие ИБП в составе сложного щита АВР. Поэтому работы объединили механическое обслуживание, устранение замечаний и электрические испытания.
Что обнаружили после двух лет простоя
Замечания относились одновременно к двигателю, системе запуска, топливному обеспечению и электрической части резервного электроснабжения.
Песок внутри установки
За время хранения в поле внутреннее пространство ДГУ оказалось загрязнено песком.
Утечка моторного масла
Масло вытекло из двигателя из-за незатянутого сливного болта.
Негодные аккумуляторы
Штатные аккумуляторные батареи уже нельзя было использовать дальше.
Пустой топливный бак
Для подготовки ДГУ к запуску требовалось восстановить топливное обеспечение.
Не хватало четырёх жил
Контрольный кабель имел на четыре жилы меньше, чем требовалось для схемы.
В щите АВР не было ИБП
В составе сложного щита автоматического ввода резерва отсутствовал источник бесперебойного питания.
Подготовка агрегата к испытаниям
После дефектовки специалисты выполнили базовое обслуживание двигателя и системы запуска. Исходный отчёт обобщённо сообщает об оперативном решении обнаруженных вопросов, но не раскрывает способ устранения каждого замечания.
Восемь направлений проверки ДГУ и связанного оборудования
Сопротивление изоляции
Измерение состояния изоляции электрических цепей.
Контур заземления
Измерение сопротивления заземляющего устройства.
Сопротивление обмоток
Измерение сопротивления обмоток электродвигателя.
Частота
Измерение частоты в электрической части установки.
Прогрузка автоматов
Проверка характеристик срабатывания защитных аппаратов.
Металлосвязь
Проверка непрерывности защитных проводников и соединений.
Испытание АВР
Функциональная проверка системы автоматического ввода резерва.
ДГУ под нагрузкой
Проверка генераторной установки с подключённой нагрузкой.
Отдельные этапы испытаний на фотографиях
Фотографии проведения испытаний

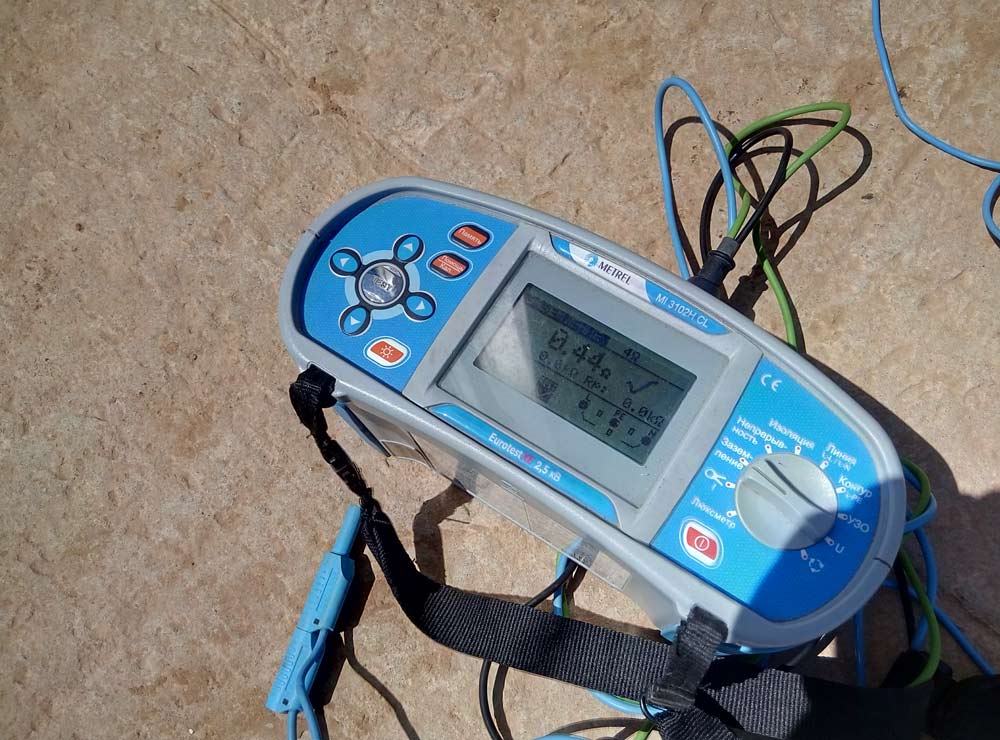

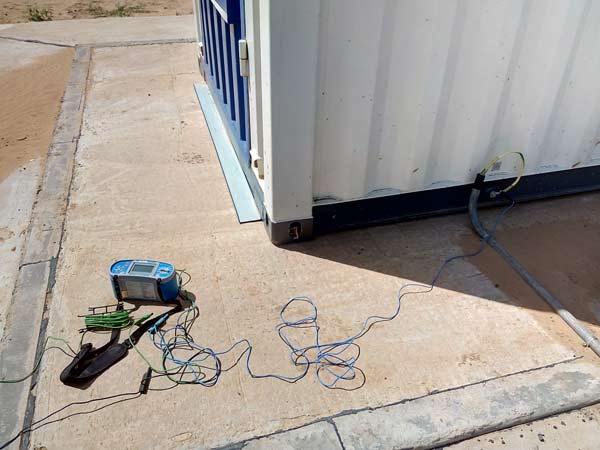

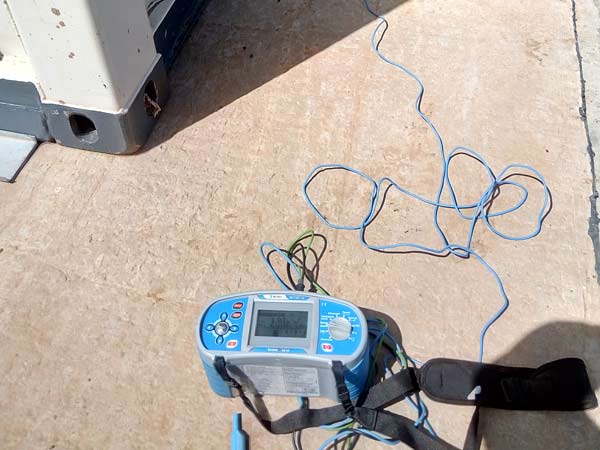

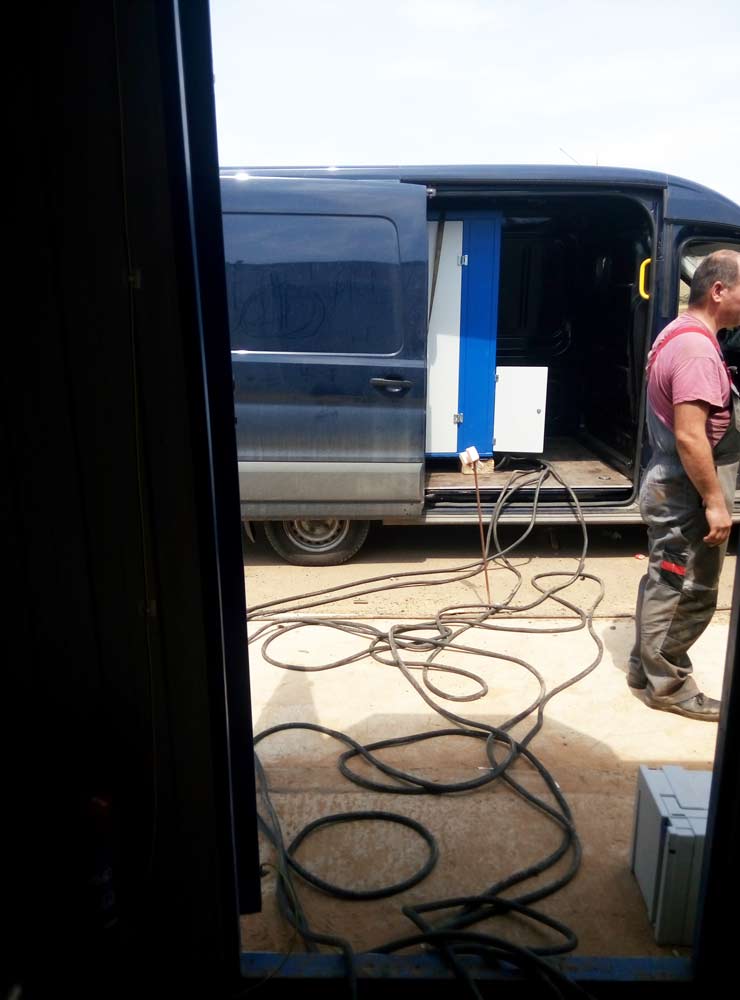

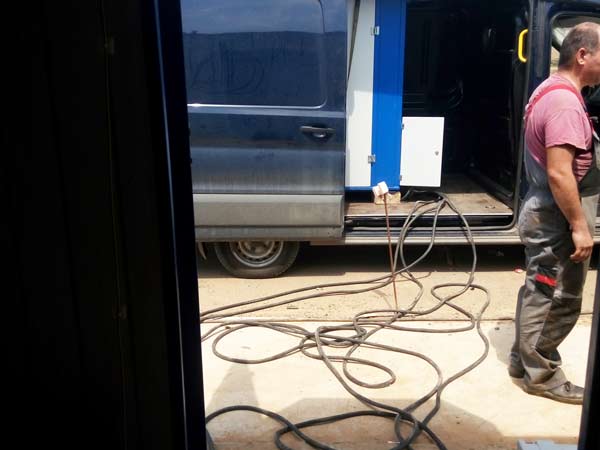

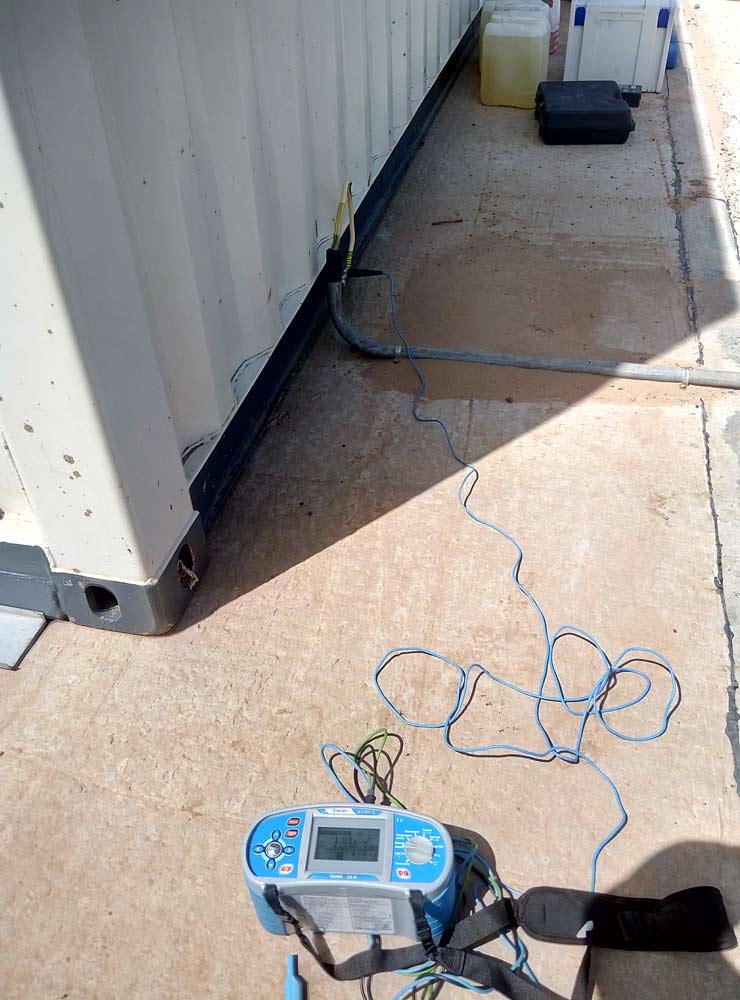

Прибор и измерительные линии

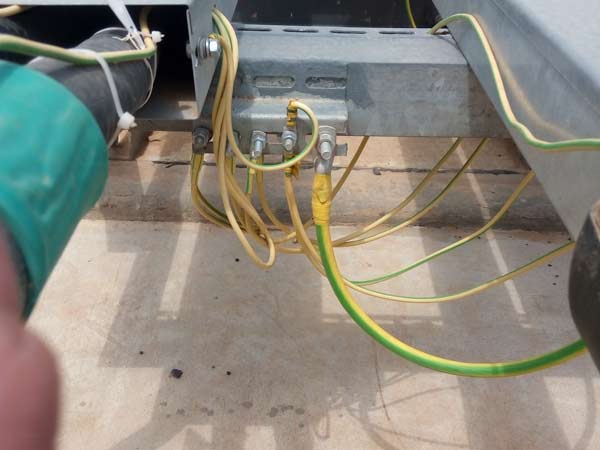

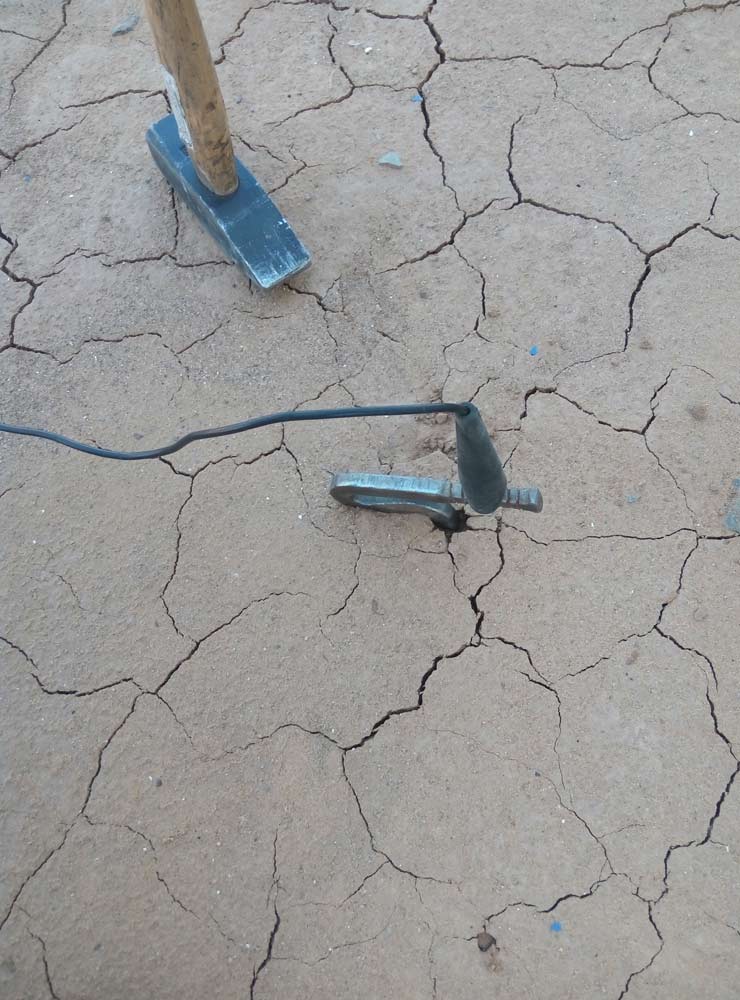

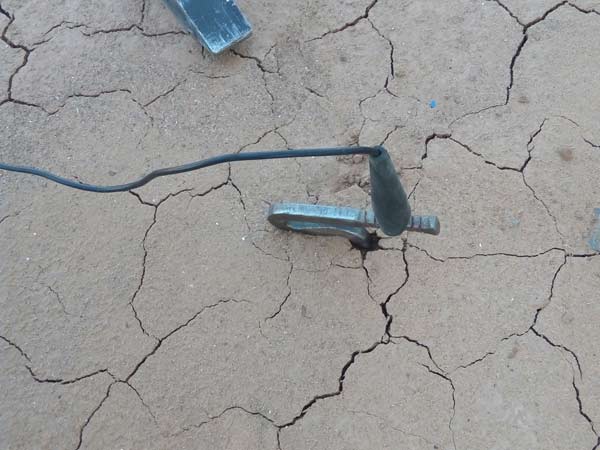

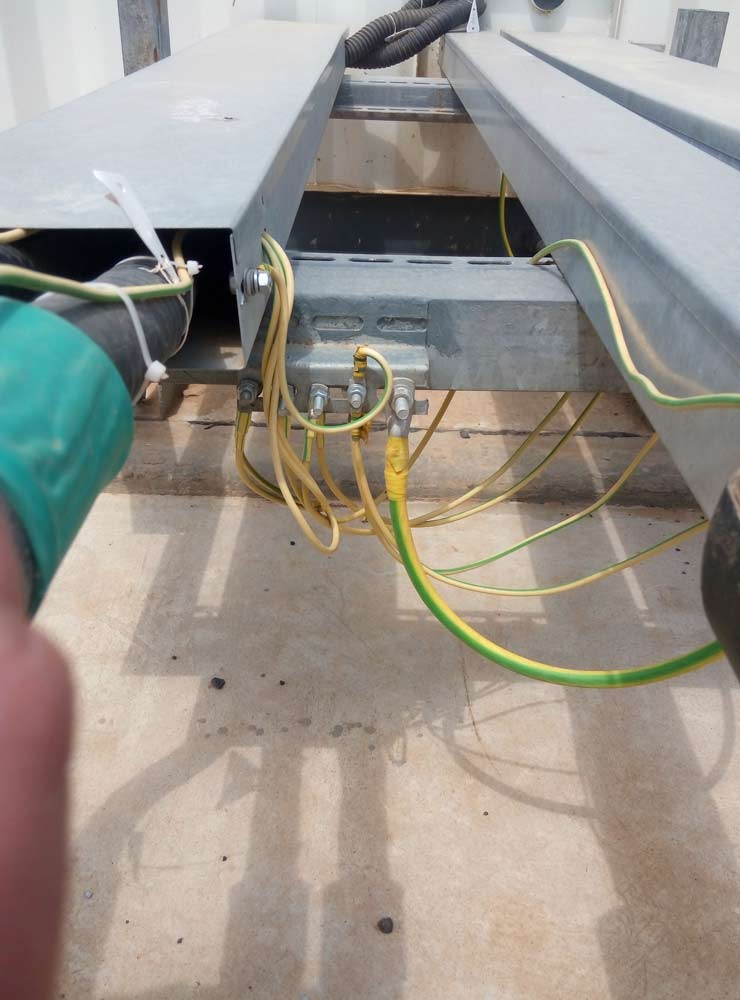

Подключение к заземляющему выводу контейнера, комплект измерительных проводов и вынесенные вспомогательные электроды.

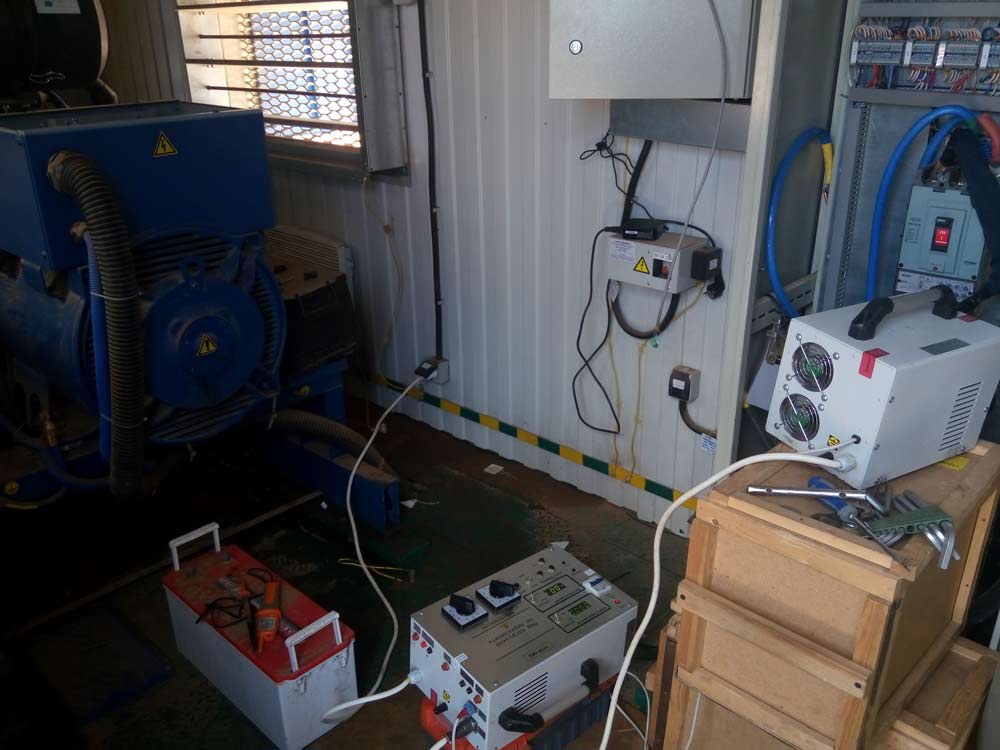

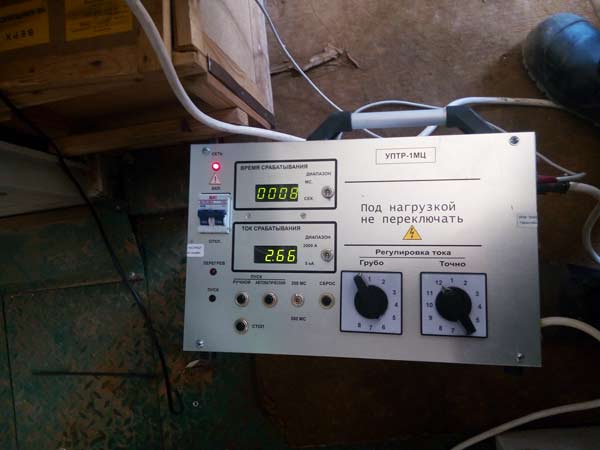

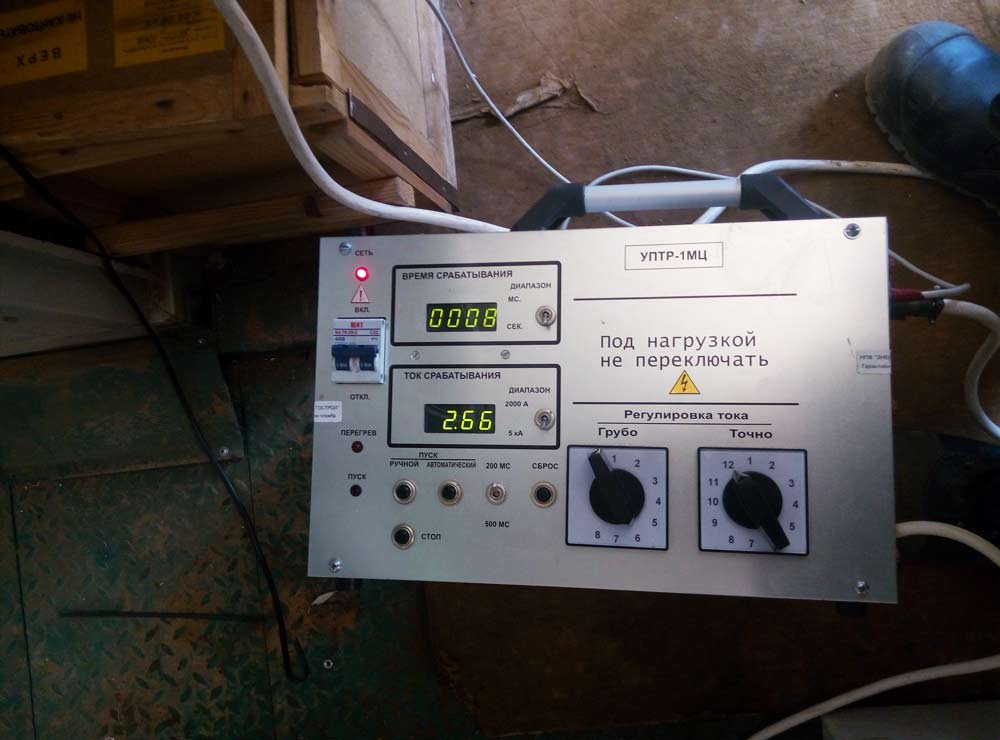

Прогрузка автоматов
УПТР-1МЦ фиксирует время и ток срабатывания. Фото подтверждает проведение проверки, но без протокола не используется для оценки соответствия аппарата.

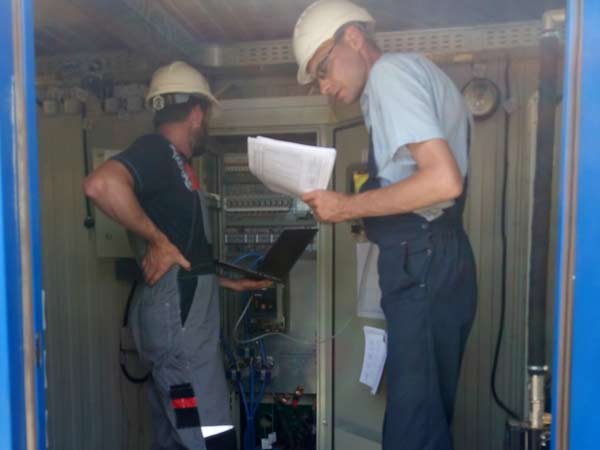

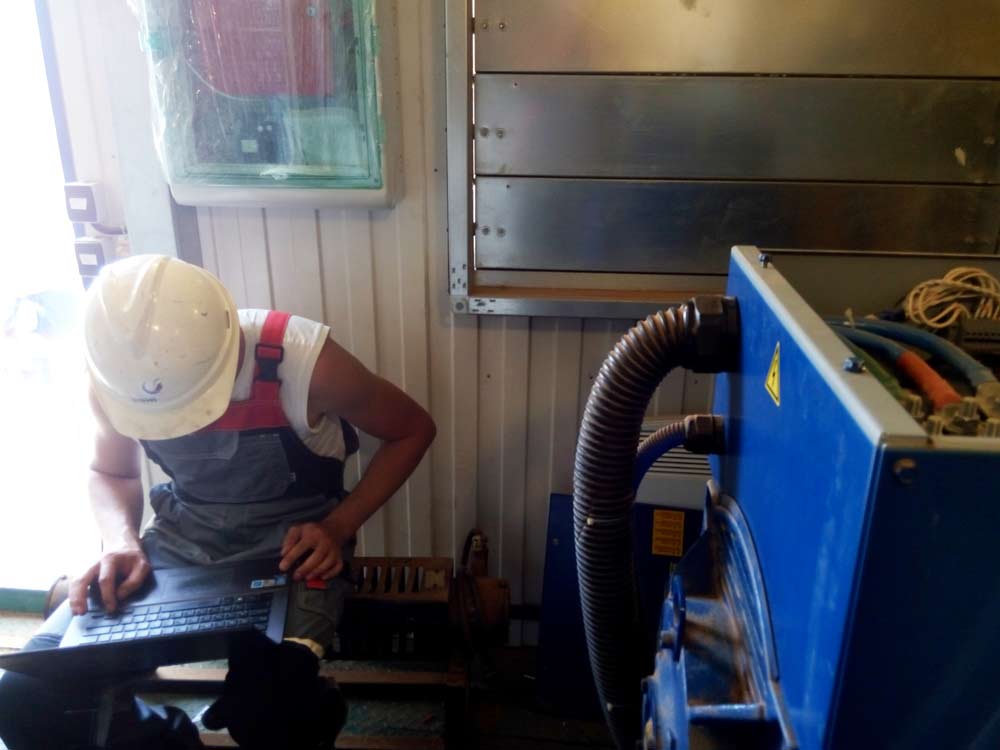

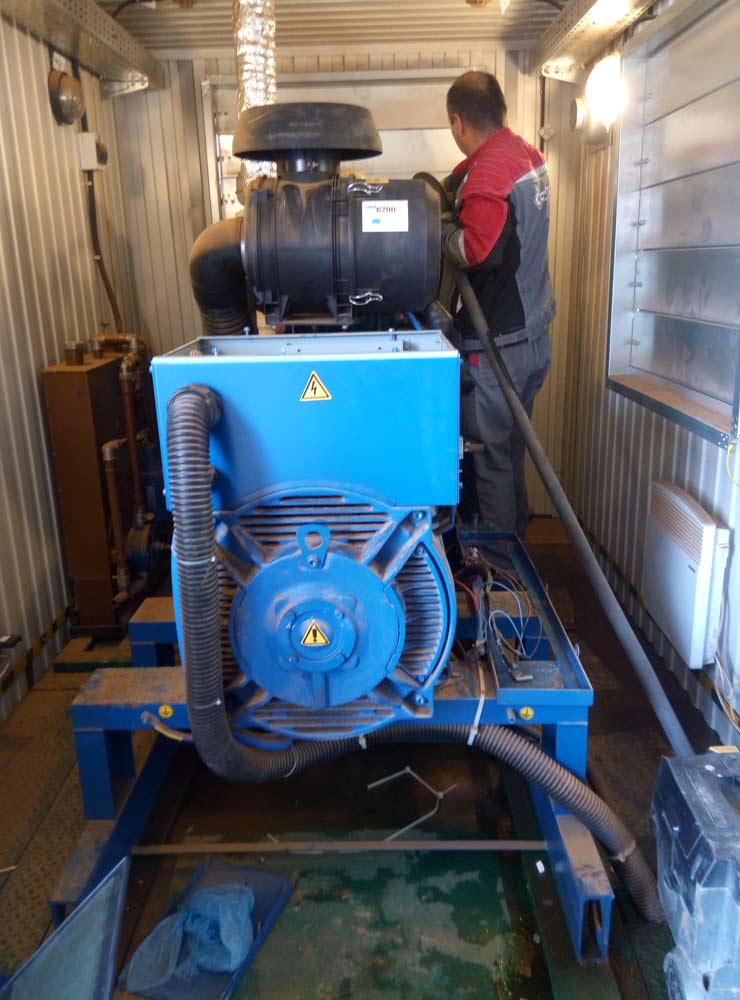

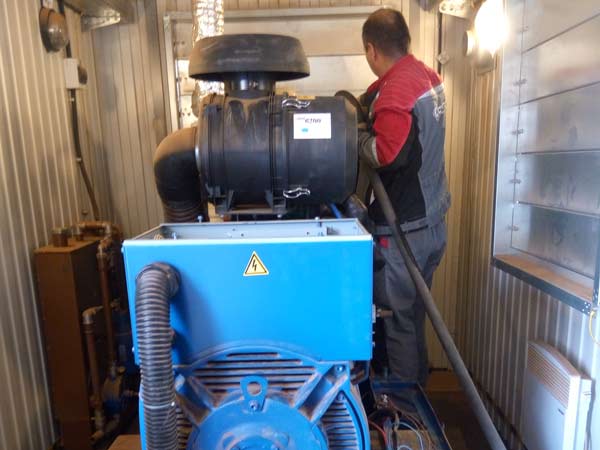

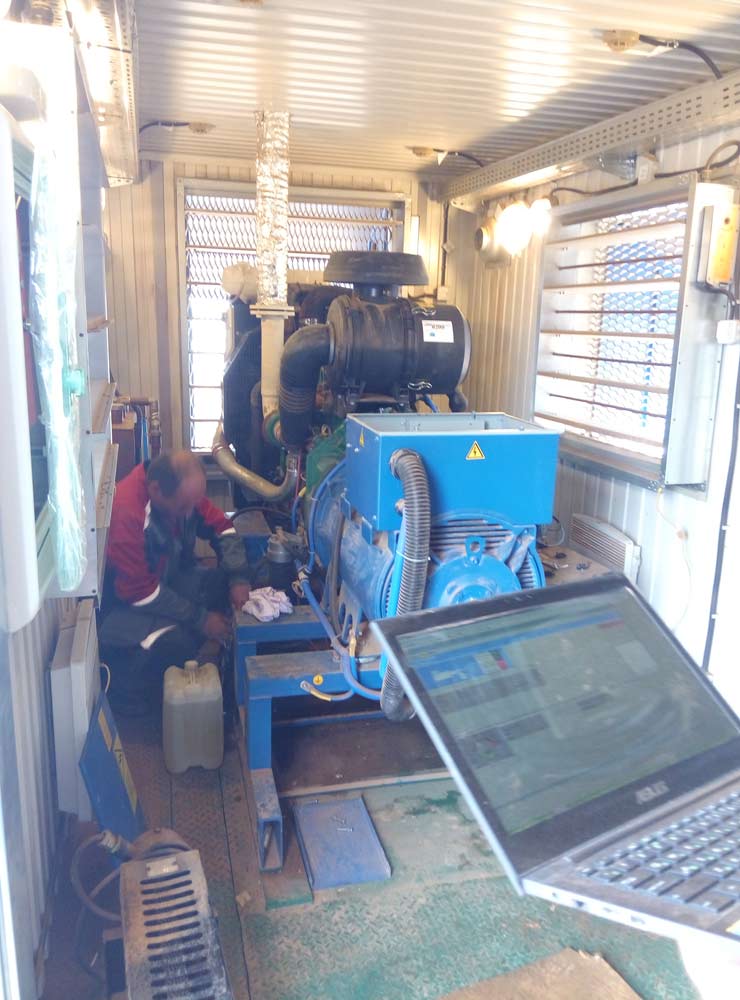

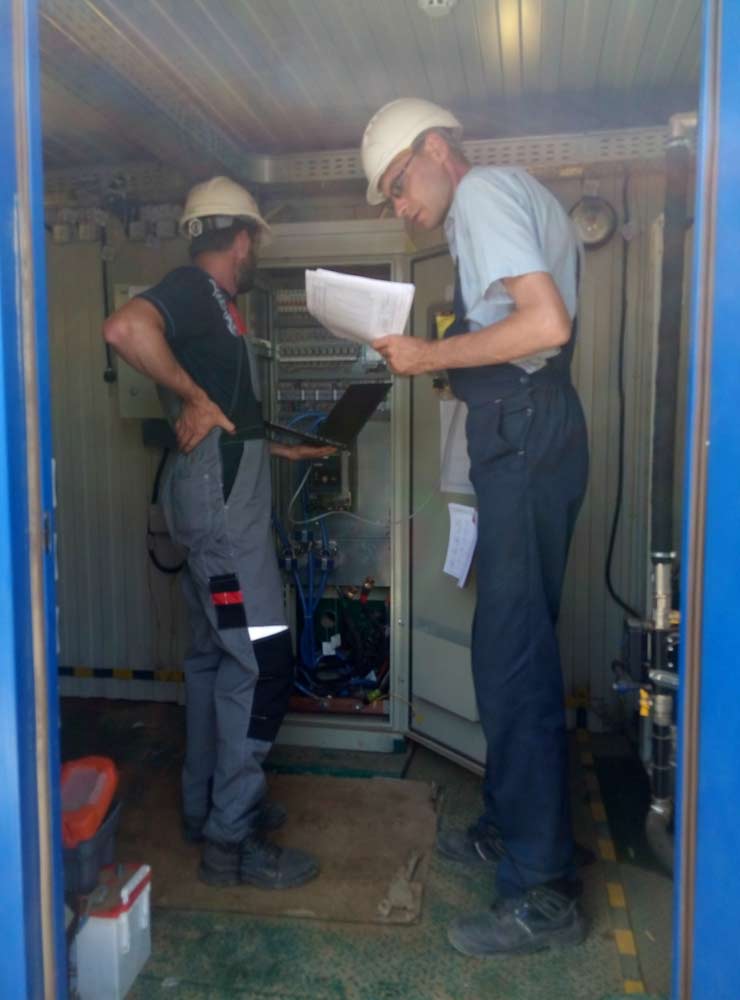

ДГУ и силовое оборудование
Внутри контейнера видны подключённое оборудование, силовые кабели и открытый шкаф управления.
От дефектовки до испытания под нагрузкой
Работы охватили четыре взаимосвязанных этапа подготовки и проверки резервного источника.
- 01ДефектовкаОсмотр установки после длительного простоя и фиксация механических и электрических замечаний.
- 02Восстановление готовностиЗамена масла, фильтра и аккумуляторов, решение выявленных эксплуатационных вопросов.
- 03ЭлектроизмеренияИзоляция, заземление, обмотки, частота, металлосвязь и защитные аппараты.
- 04Функциональные проверкиИспытание алгоритма АВР и работа дизель-генераторной установки под нагрузкой.
Обслуживание, измерительные схемы и силовые подключения
ТО и предусмотренные проверки резервного комплекса выполнены
Специалисты завершили дефектовку, заменили масло, фильтр и аккумуляторы, провели весь заявленный комплекс электрических измерений, испытали АВР и проверили дизель-генераторную установку под нагрузкой. Обнаруженные вопросы удалось решить в ходе выезда.
