Электромонтаж квартиры площадью около 100 м² в ЦАО
В квартире площадью около 100 м² в ЦАО Москвы выполнили электромонтаж по проекту за 13 рабочих дней. Кабельные трассы проложили с учётом гидро- и шумоизоляции пола, линии освещения разместили по потолку, а распределительный щит собрали с мастер-выключателем, магнитным контактором и реверсивным рубильником.
О проекте
В квартире площадью около 100 м² в ЦАО Москвы выполнили электромонтаж по проекту за 13 рабочих дней. Компания самостоятельно организовала закупку материалов, кабельные трассы по полу закрепила на металлической сетке без сверления гидро- и шумоизоляционного основания, линии освещения проложила по потолку, а распределительный щит собрала со схемой мастер-выключателя, магнитным контактором и реверсивным рубильником.
Проектный электромонтаж с учётом конструкции пола и сложной схемы щита
Задача заключалась в выполнении электромонтажных работ по готовому проекту: проложить кабельные трассы по полу и потолку, организовать линии освещения и собрать квартирный распределительный щит.
Отдельное ограничение создавала конструкция пола — сверление основания было невозможно из-за гидро- и шумоизоляции. Одновременно требовалось реализовать предусмотренную проектом схему мастер-выключателя с возможностью вывода этого узла из цепи для обслуживания.
Кабельные трассы проложили без сверления защищённого основания пола
Способ монтажа выбрали с учётом гидро- и шумоизоляции: напольные линии закрепили на металлической сетке, а линии освещения разместили на потолке.

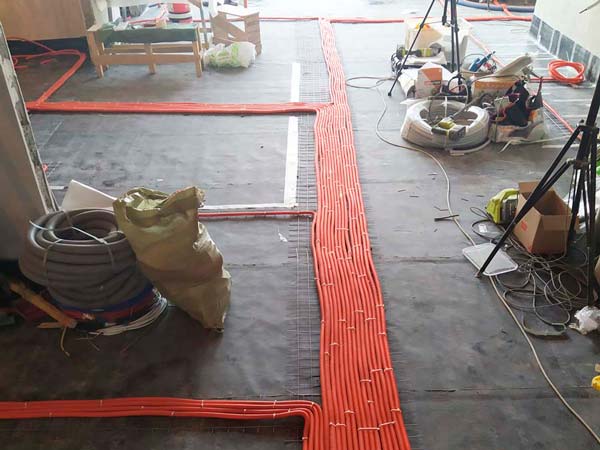

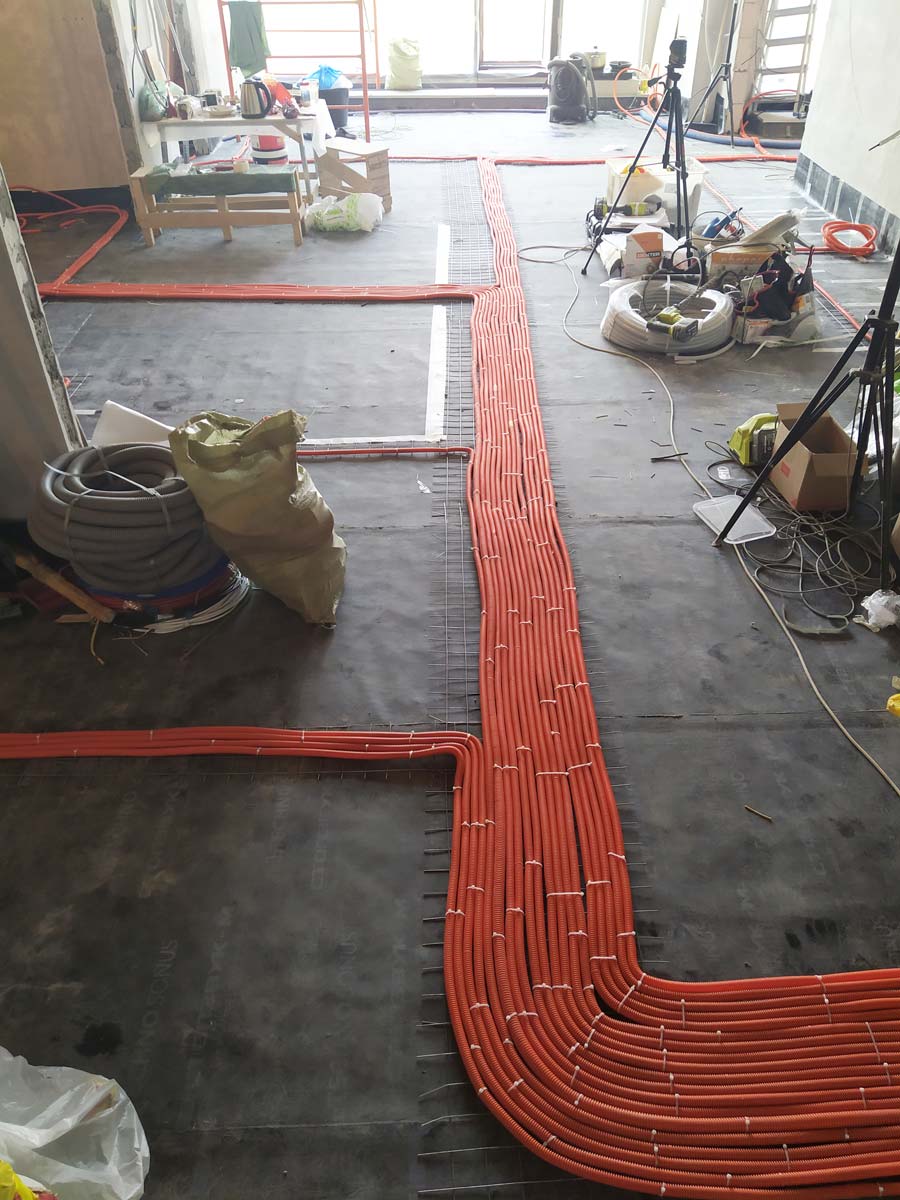

Линии по полу
Гофрированные трубы уложены параллельными пучками и пристёгнуты к металлической сетке. Основание пола при этом не сверлилось.

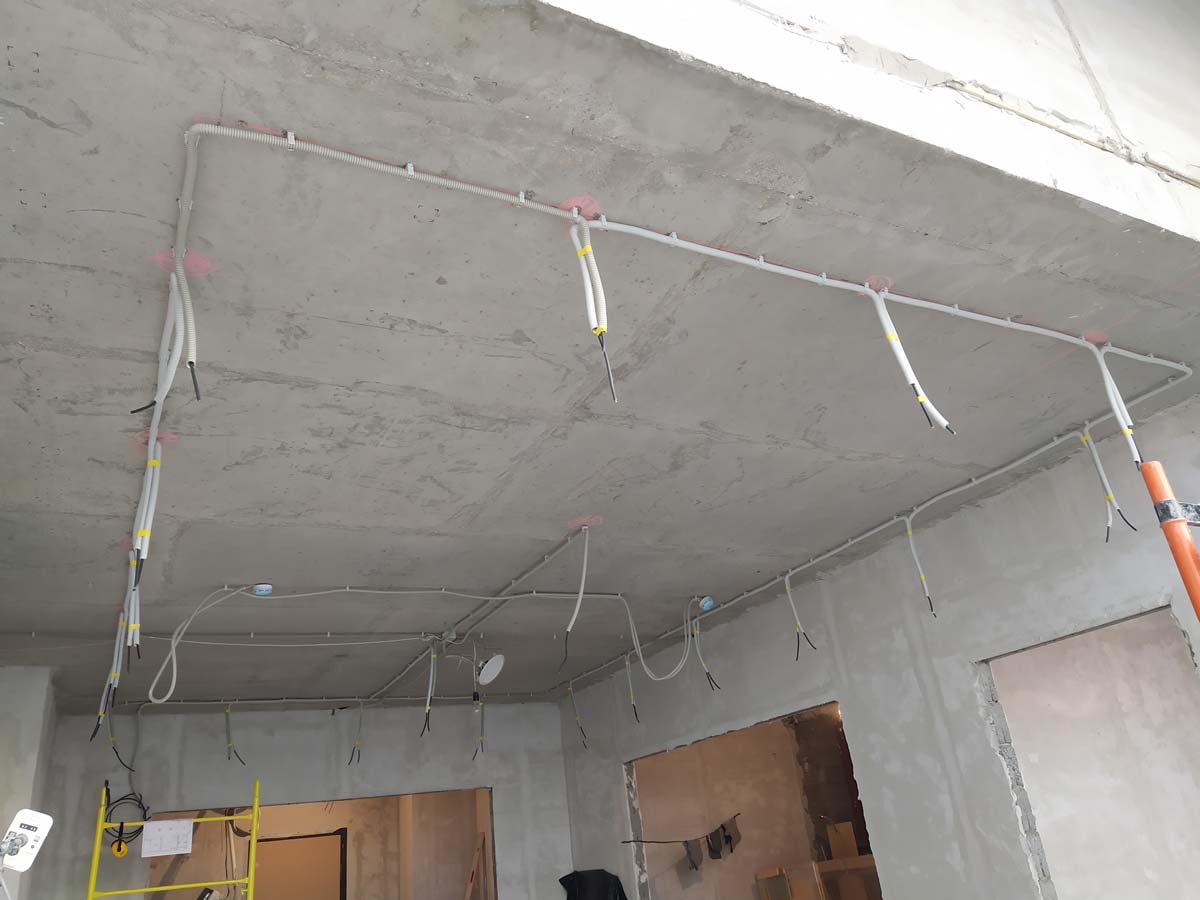

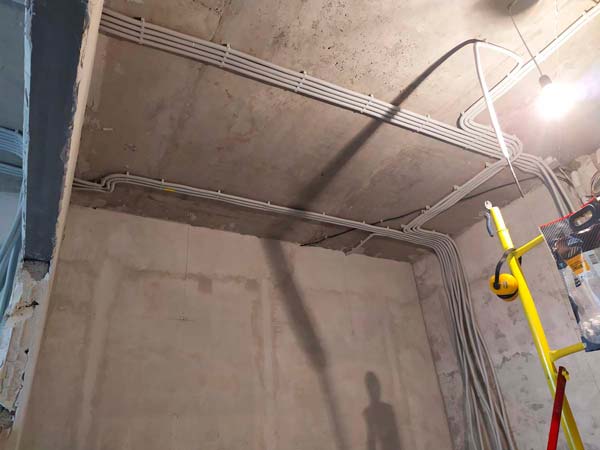

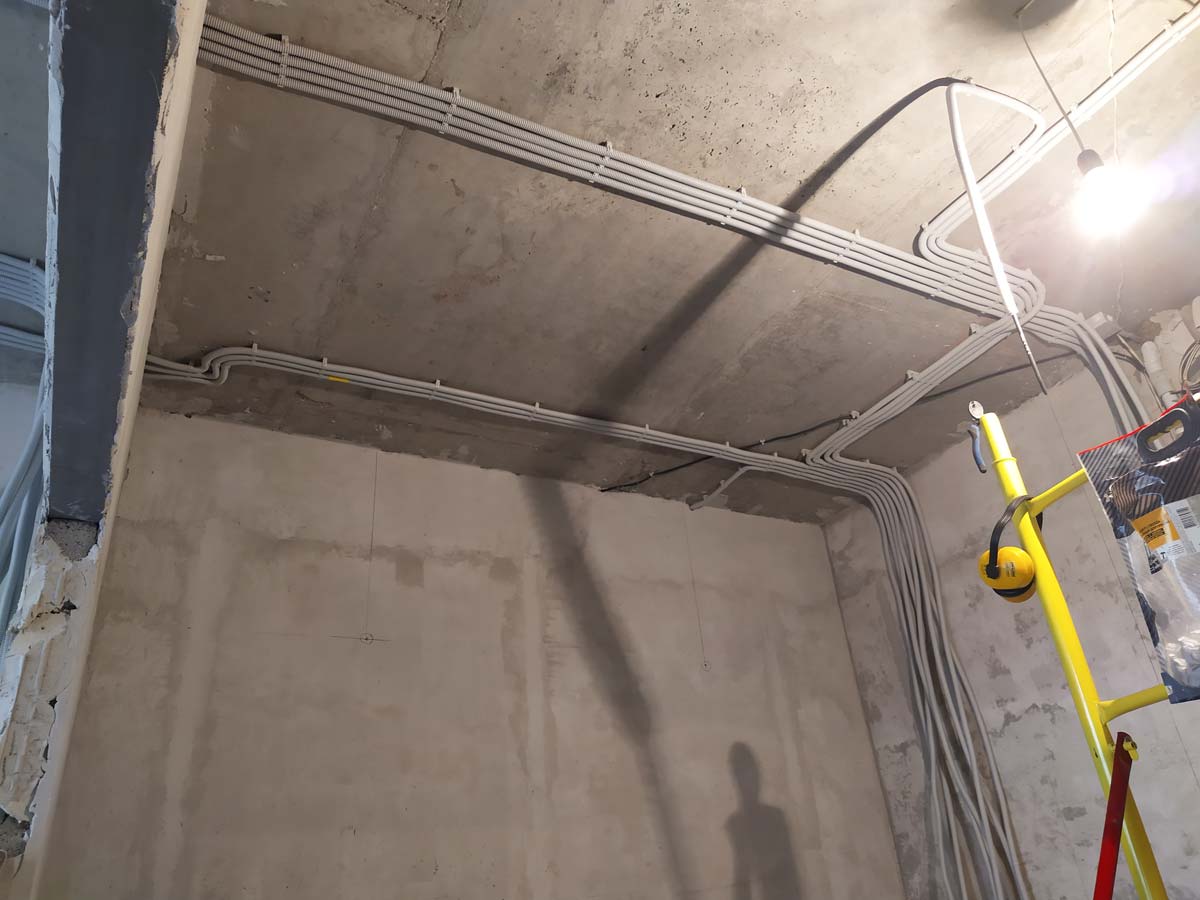

Освещение по потолку
Потолочные трассы разведены к предусмотренным точкам с организованными поворотами, спусками и выводами.
От снабжения объекта до сборки распределительного щита
Работа по проекту
Размещение трасс и компоновка электрощита выполнялись согласно проектному решению.
Закупка материалов
Компания самостоятельно комплектовала объект, поэтому задержек именно из-за отсутствия материалов не возникало.
Напольные трассы
Кабельные линии проложили в защитной гофре и закрепили на металлической сетке.
Линии освещения
Трассы осветительных линий смонтировали по потолку квартиры.

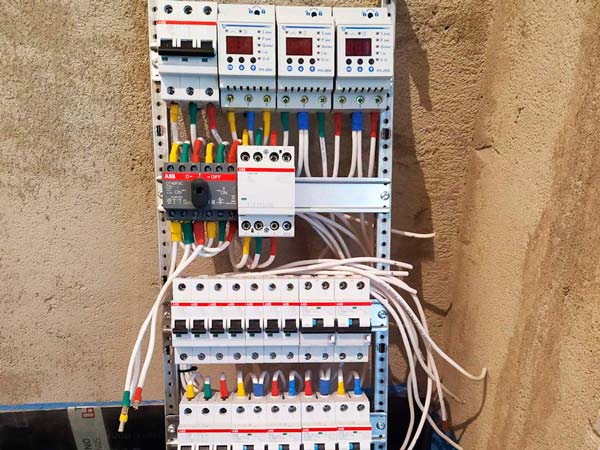

Компоновка щита
Коммутационные аппараты и распределительные блоки разместили по функциональным рядам.
Схема мастер-выключателя
В щите предусмотрели магнитный контактор и реверсивный рубильник для вывода узла из схемы.

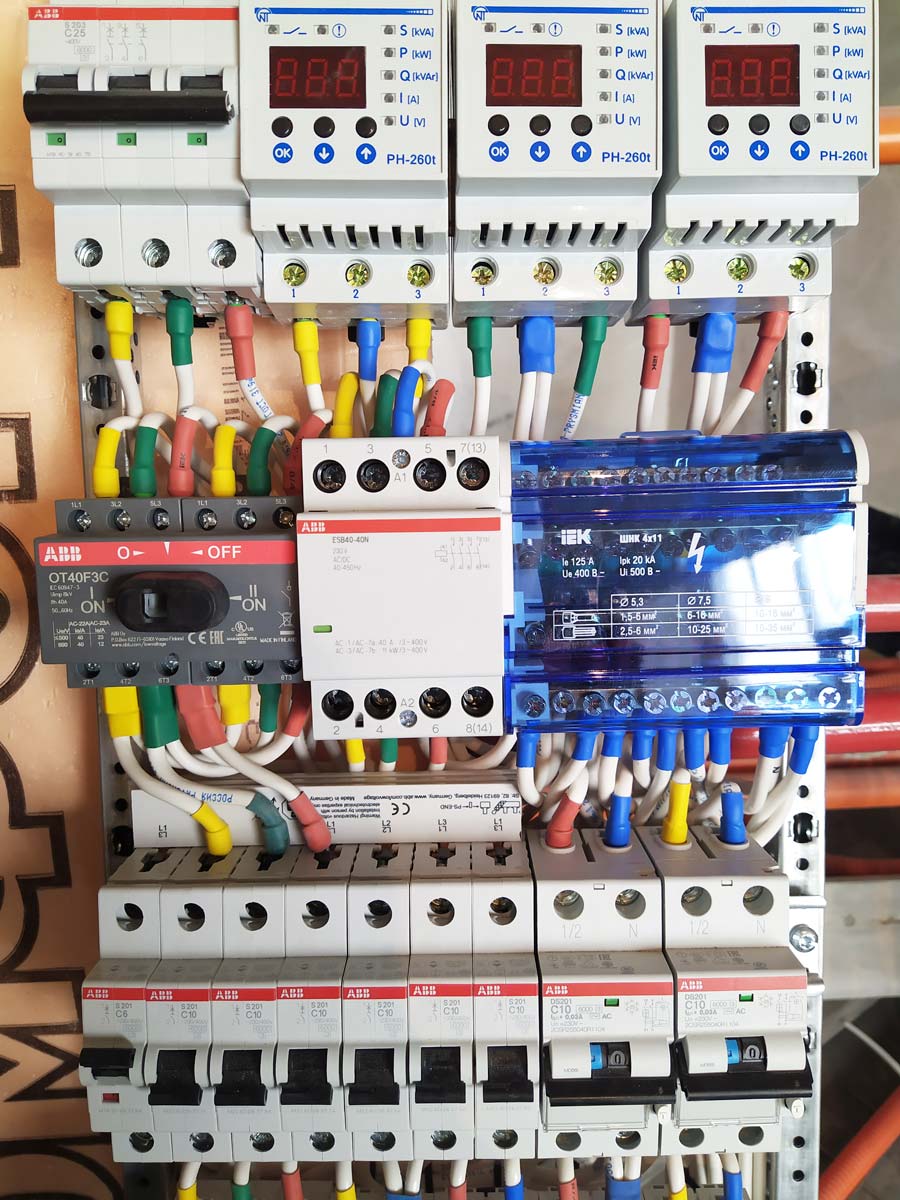

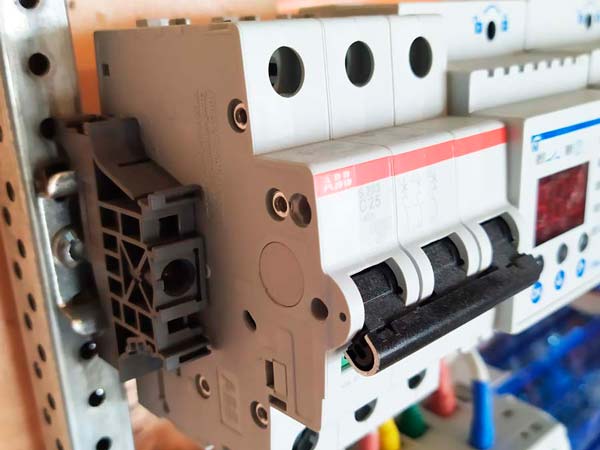

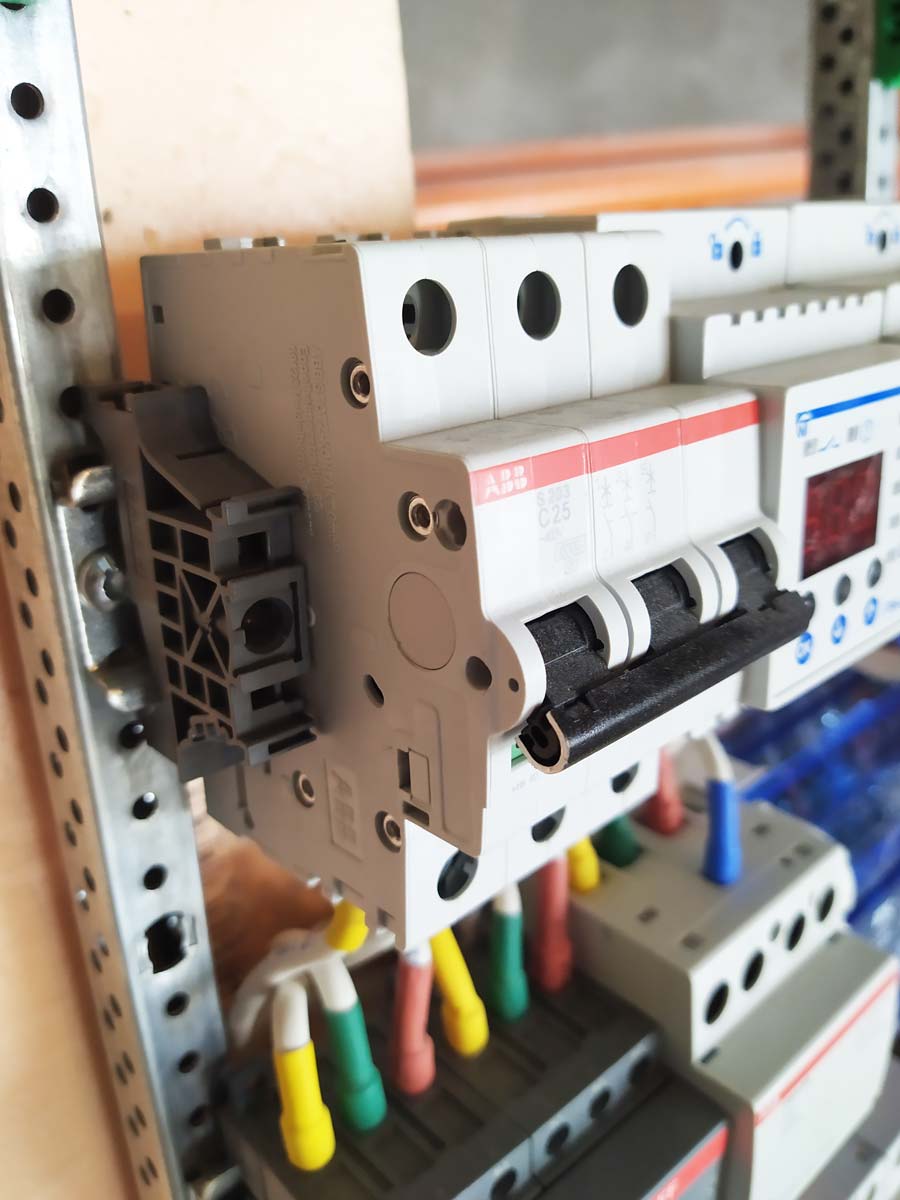

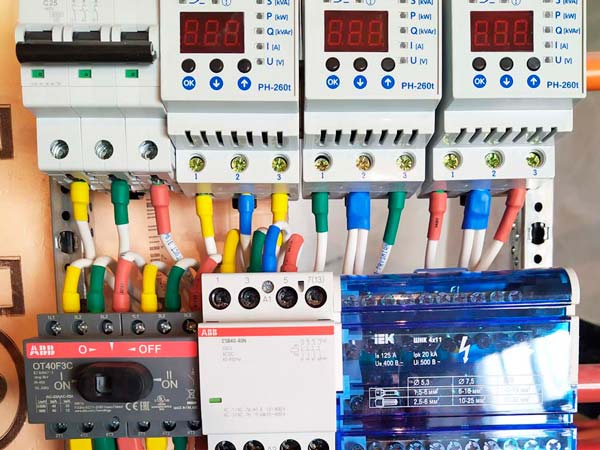

Оборудование щита крупным планом
Схема мастер-выключателя с возможностью обслуживания узла
В распределительном щите предусмотрены мастер-выключатель и магнитный контактор. Реверсивный рубильник позволяет вывести этот узел из схемы, например при необходимости замены контактора.

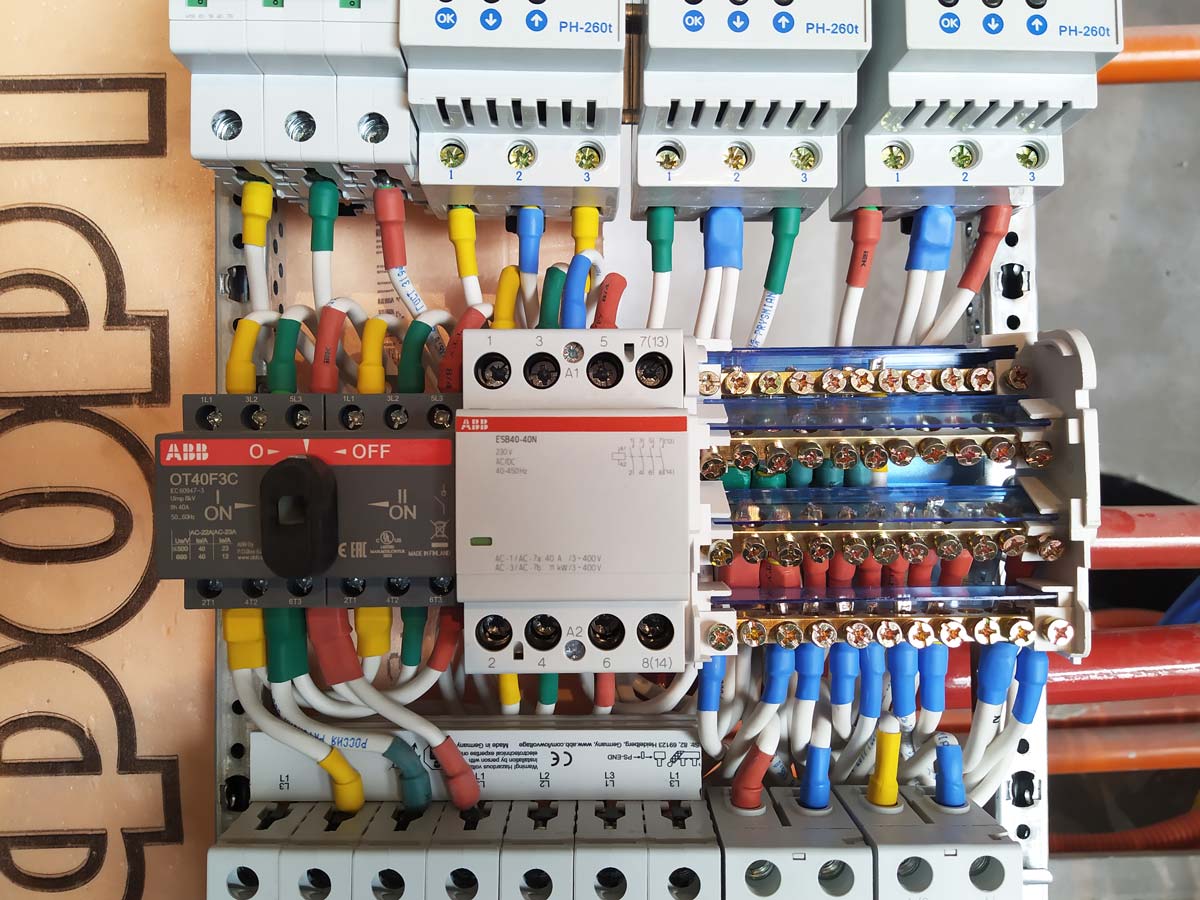

На фотографии различимы трёхпозиционный реверсивный рубильник, модульный контактор и распределительные блоки. Положение и настройки оборудования по снимку не интерпретируются.
Аккуратная организация трасс и внутренняя коммутация щита
Параллельная укладка
Пучки гофрированных труб сформированы ровными трассами с организованными поворотами и разветвлениями.

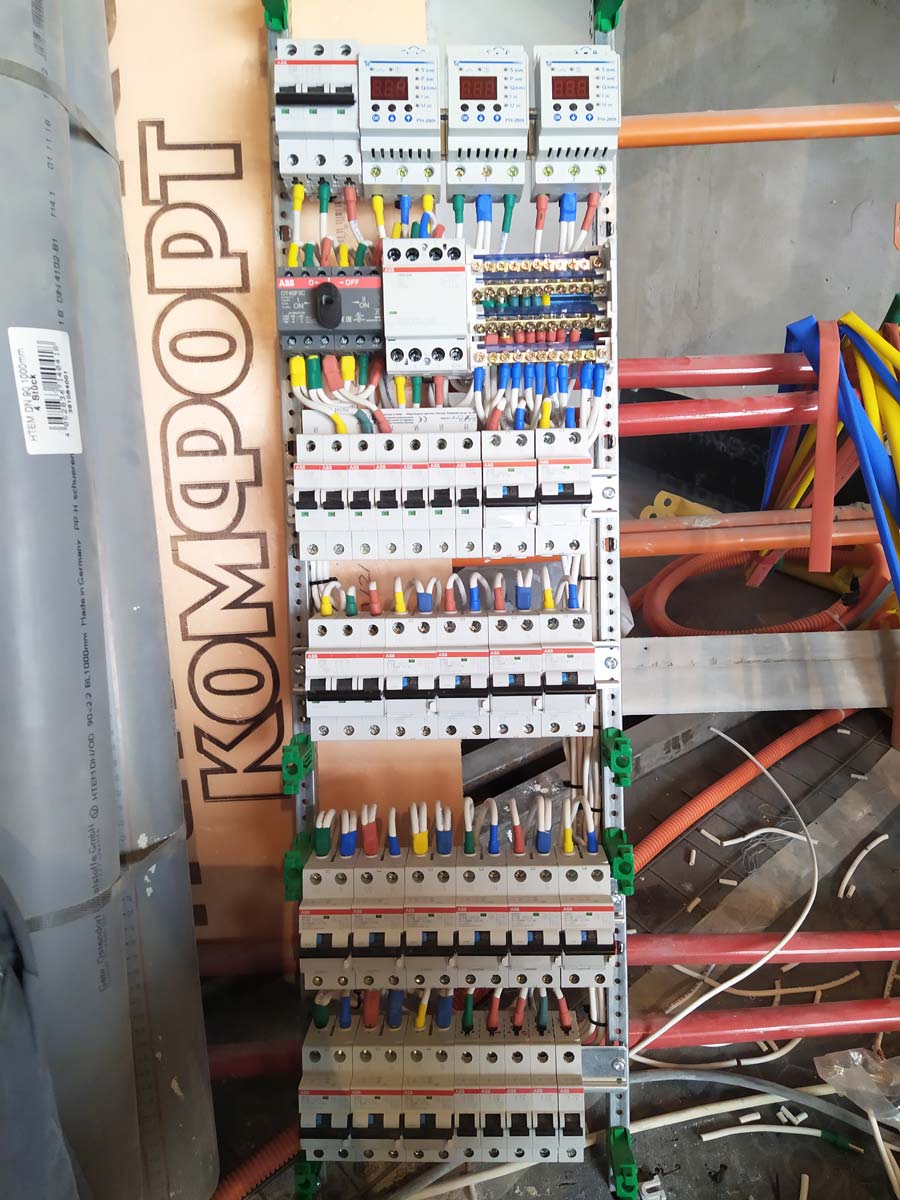

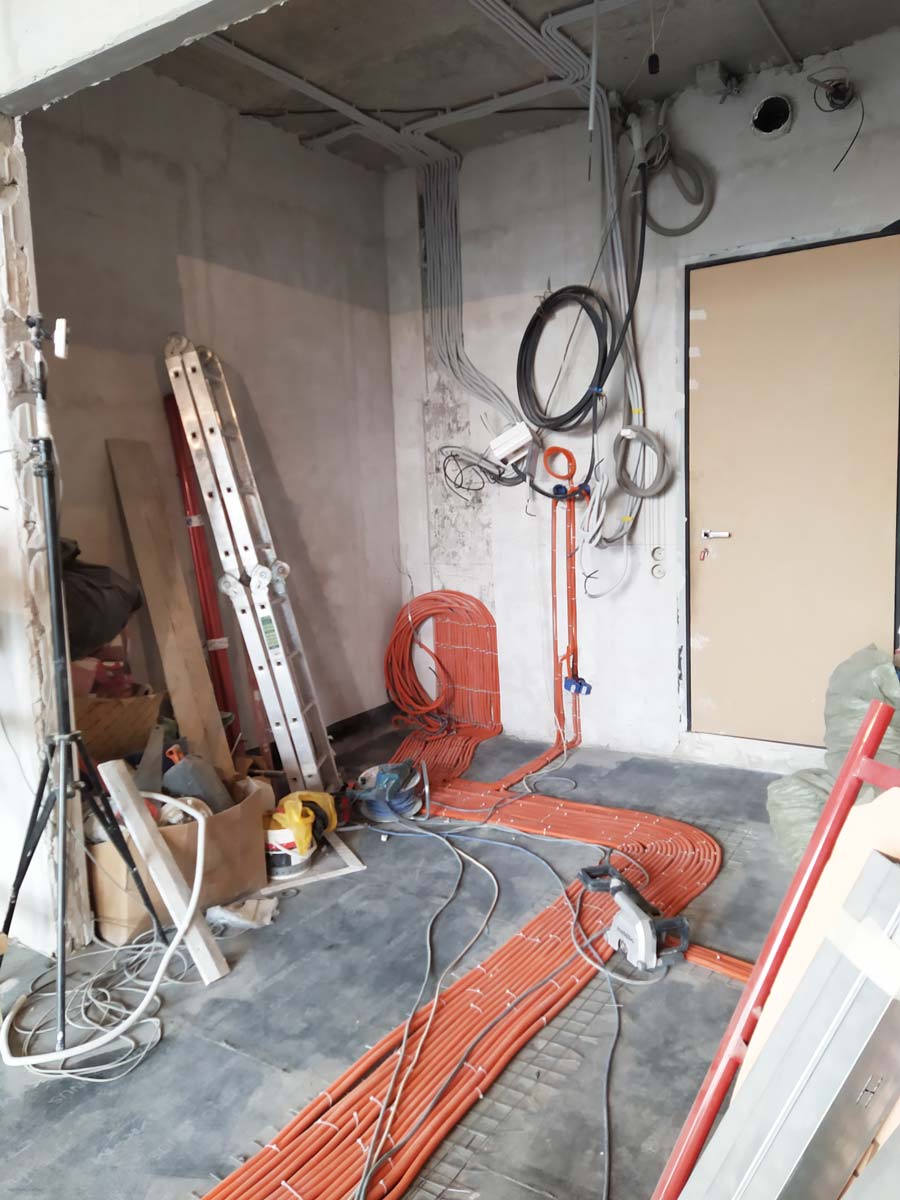

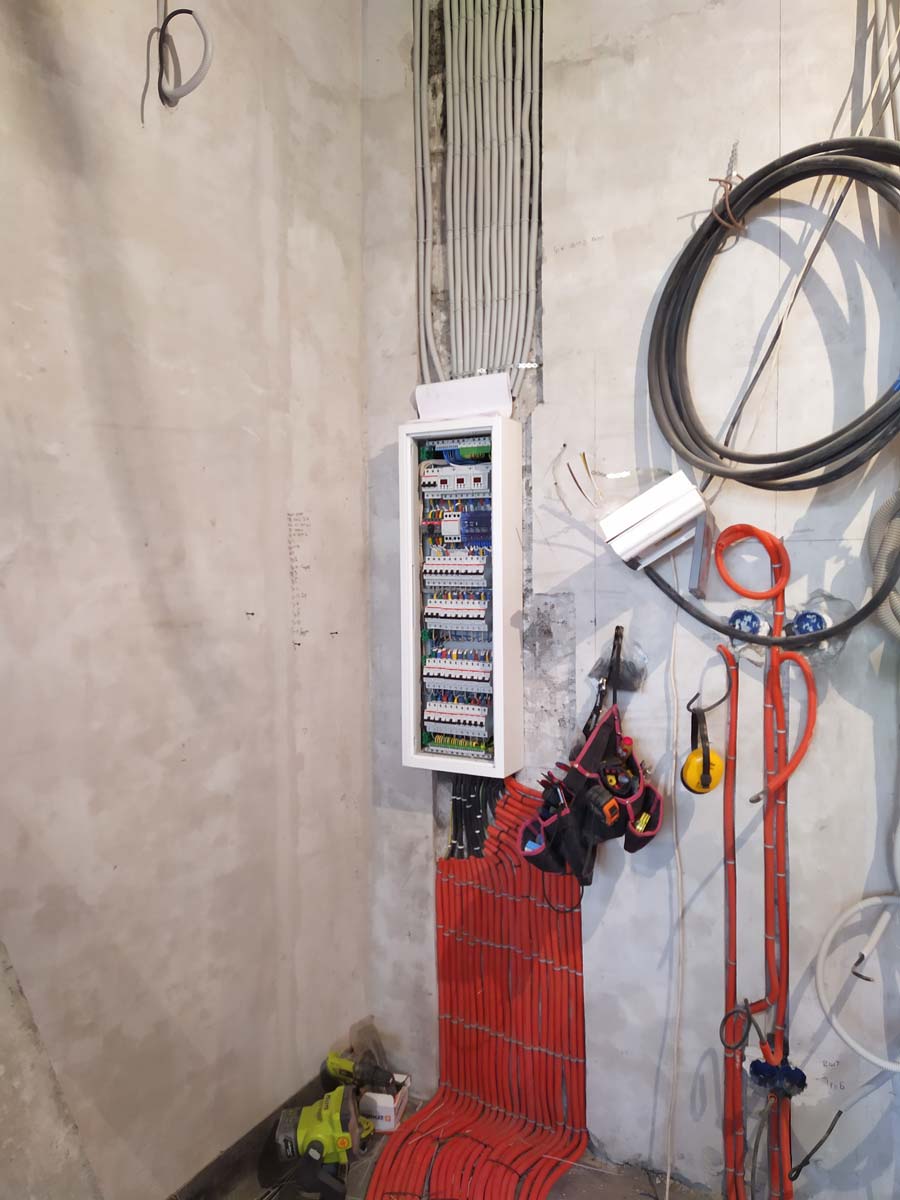

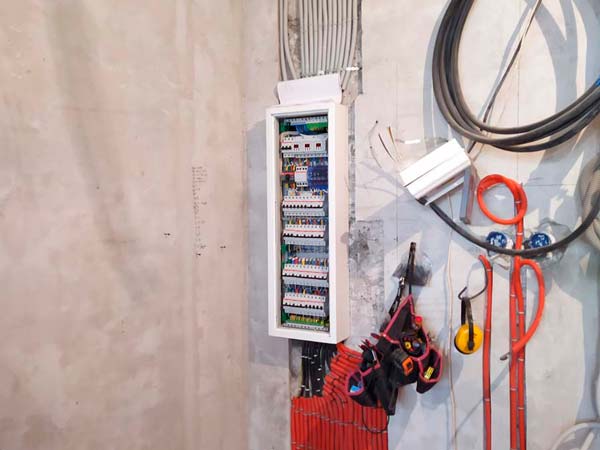

Подвод к щиту

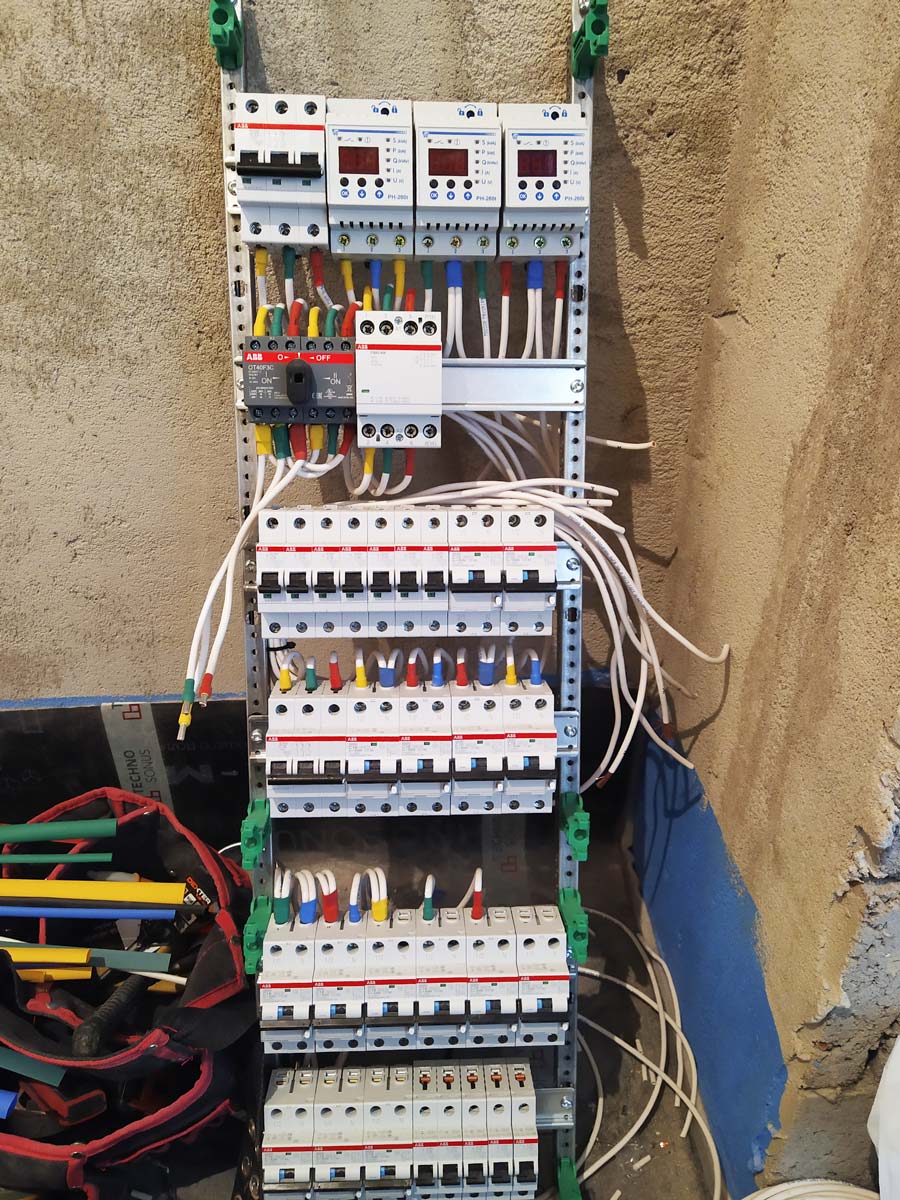

Большое количество линий сведено к корпусу щита снизу и сверху без хаотичного пересечения.

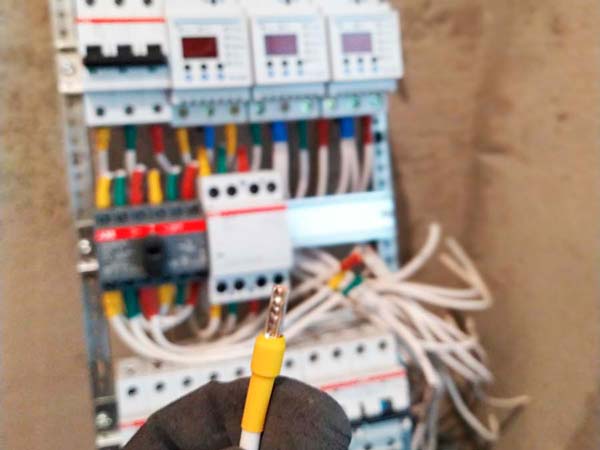

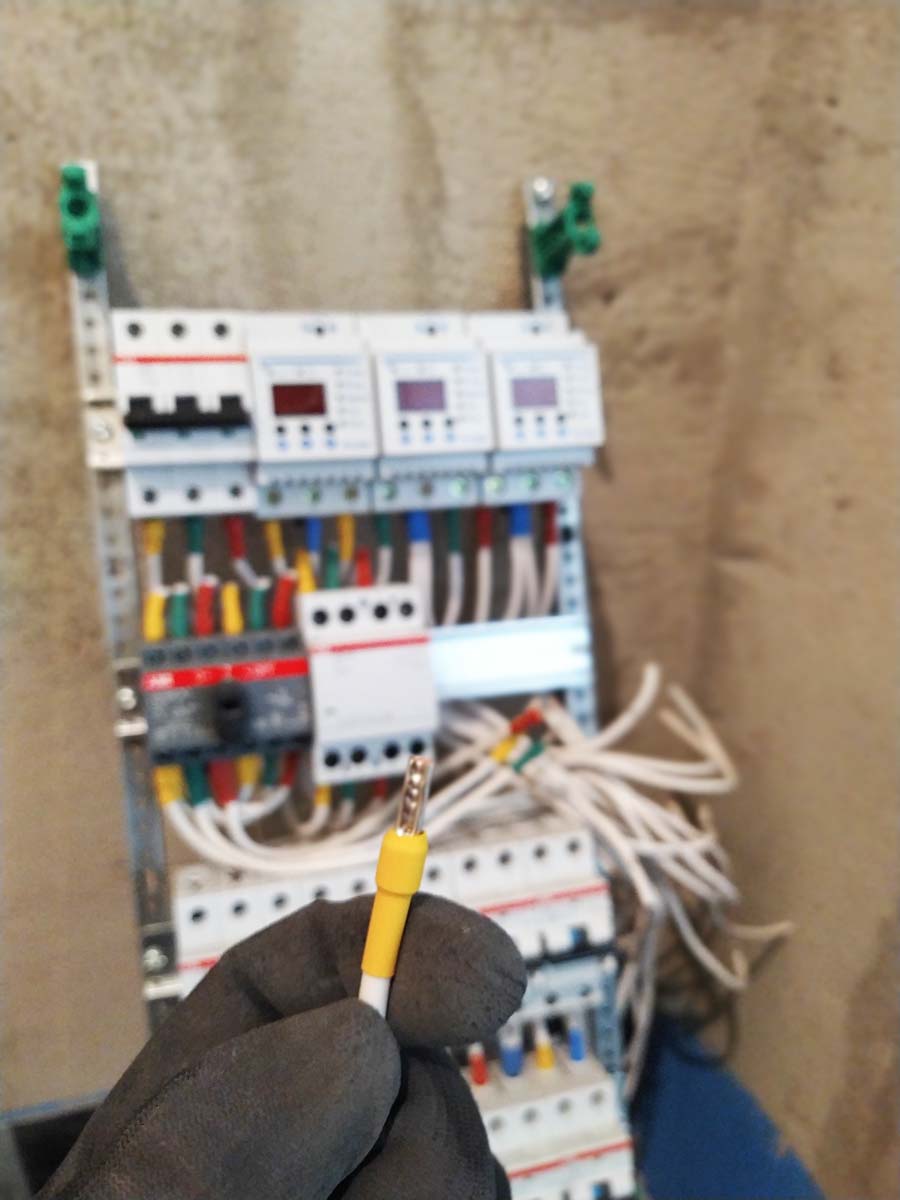

Оконцевание проводников
На крупных планах видны втулочные наконечники и цветовая идентификация подключений.

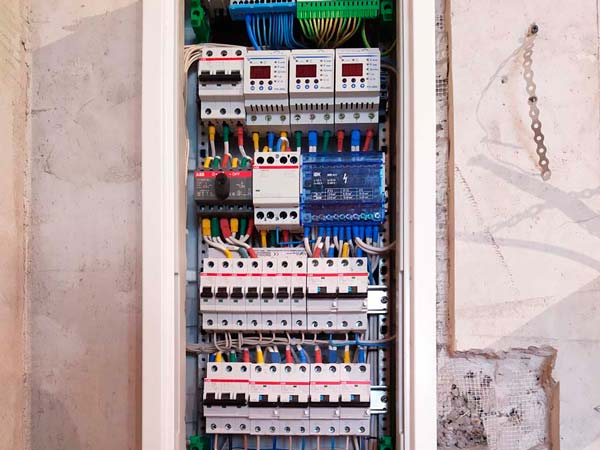

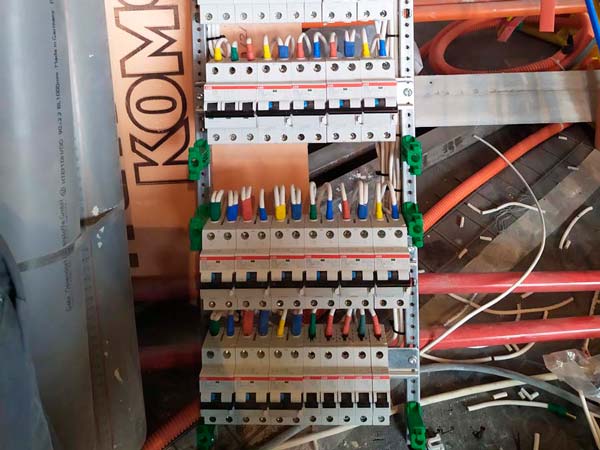

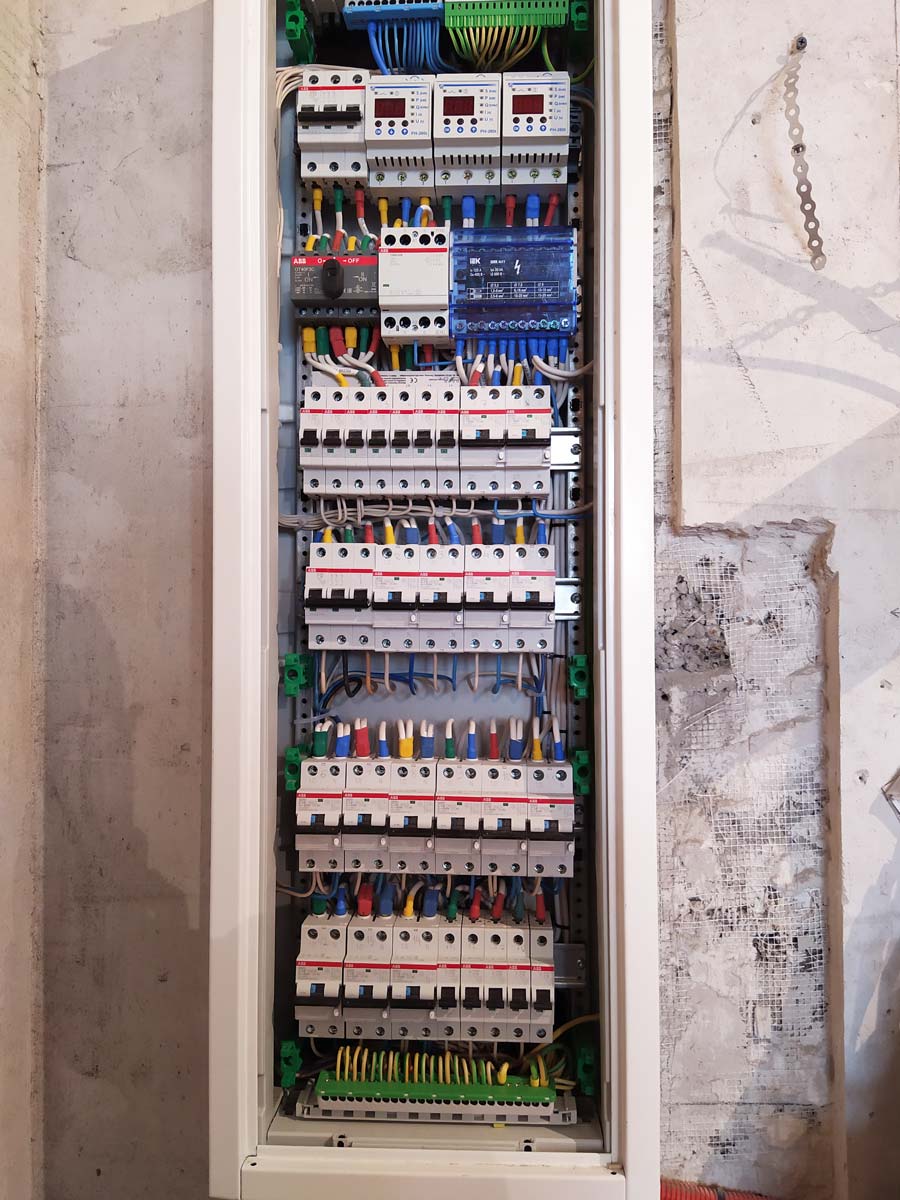

Многоуровневая компоновка
Аппараты защиты, коммутации и распределительные блоки размещены по функциональным рядам.
Пять взаимосвязанных направлений работ
Проект, снабжение, трассы и электрощит были объединены в один согласованный комплекс.
- 01Проектная схемаРаботы выполнялись по заранее определённым решениям и расположению линий.
- 02Комплектация объектаПодрядчик самостоятельно обеспечивал закупку необходимых материалов.
- 03Прокладка трассНапольные и потолочные линии смонтированы с учётом конструктивных ограничений.
- 04Сборка щитаВыполнены компоновка аппаратов и внутренняя коммутация проводников.
- 05Техническое решениеРеализована схема мастер-выключателя с контактором и реверсивным рубильником.
Трассы, подготовка проводников и сборка электрощита
Электромонтажные работы выполнены за 13 рабочих дней
Кабельные трассы проложены с учётом ограничения на сверление пола, линии освещения размещены по потолку, а распределительный щит собран по проектной схеме. Самостоятельная закупка материалов позволила избежать простоев именно из-за их отсутствия.
