Сборка электрощитов

Наша компания ООО «ЦентрЭнергоЭкспертизы» производит сборку электрощитов различного назначения и объема, в своей работе мы используем только лучшие комплектующие, от проверенных поставщиков и производителей.

Стоимость работ

Электроснабжение – важный элемент системы жизнеобеспечения, без электроэнергии сегодня невозможно представить ни одного жилища. Электричество – это свет и тепло, приготовление пищи и сохранность продуктов питания, развлечения и информационное обеспечение. Мы уже не мыслим жизни без сложнобытовой техники, а ведь вся она требует электропитания. За успешное энергообеспечение парка электрических приборов в квартире, частном доме, офисе или кафе мы обязаны двум базовым компонентам:

• электрической сети, поставляющей электричество конечным потребителям (осветительные приборы, электророзетки и пр.);
• электрическому щиту, который электросети энергию поставляет.

По сути, электрощит можно сравнить с сердцем локальной энергосистемы помещения, которое находится в зоне его ответственности. Основными его функциями является:

• равномерное распределение электроэнергии между потребителями, за что электрощиты дополнительно носят название распределительных щитов;
• защита электрической сети от перегрузок;
• защита пользователей электроприборов от случайных поражений электрическим током;
• отключение контура электросети в случае утечек.

Защитные обязанности лежат на специальном электрощитовом оборудовании (вводных автоматах, УЗО, дифавтоматах).

Распределительные щиты устанавливаются внутри квартир, в легкодоступном месте, в отдельных случаях, например в частных домовладениях установка электрощитов производится снаружи, при этом используются влагозащищенные варианты корпусов со степенью защиты IP65.

«Анатомия» распределительных щитов

Установку электрощитов можно производить двумя способами. Монтаж электрощитовой коробки может быть:

• встроенным внутри специально предусмотренной ниши в стене;
• накладным, при отсутствии таковой.

Корпус распределительного устройства может изготавливаться в металлическом или пластиковом исполнении. Внутри корпуса распределительных щитков должны располагаться:

• крепежные DIN-рейки;
• счетчик электроэнергии;
• входные автоматы;
• дифференциальные автоматы;
• устройства защитного отключения (УЗО);
• клеммники;
• монтажные провода.

Дополнительно комплект распределительных щитков может включать:

• реле напряжения;
• розетку на DIN-рейку;
• другие необязательные, но полезные элементы.

Сборку распределительного щита и соединения элементов необходимо производить, строго придерживаясь его схемы подключения.

Сборка электрощитов

Если с монтажом электропроводки и электроустановочных изделий может справиться даже начинающий электрик, то за сборку электрощитов следует браться только профессиональным электромонтажникам. При сборке электрощитового оборудования следует придерживаться определенных правил:

• сечение проводов внутри щитка должно соответствовать нагрузкам проходящим через них;
• вводной провод к любому модулю подключается сверху, выходной снизу;
• если при монтаже электощитка используется многожильный провод, обязательно должны применяться наконечники НШВИ или НШП.
• Фазы маркируются цветной термоусаживаемой трубкой или изолентой.

Для удобства сборку электрического распределительного щита производят на столе, после подготовки места его установки и крепежа. Осуществляется сборка электрического щитка приблизительно в следующей последовательности:

• в соответствии со схемой все модули компонуются на DIN-рейках и фиксируются при помощи специального крепежа;
• устанавливаются гребенки распределительных шин для раздачи напряжения остальным модулям;
• при помощи проводов фаза раздается по назначению;
• монтируются нулевые провода;
• все провода надежно фиксируются отверткой с проверкой подтяжки.

На окончательном этапе проверяется работоспособность модулей путем подачи напряжения на автомат ввода, с проверкой напряжений на их входе и выходе посредством мультиметра или указателя напряжения. Распределительный щит готов к установке.

Заполните форму обратной связи, сотрудник нашей компании свяжется с Вами в рабочее время, расскажет о всех видах работ, возможных скидках и действующих спецпредложениях.

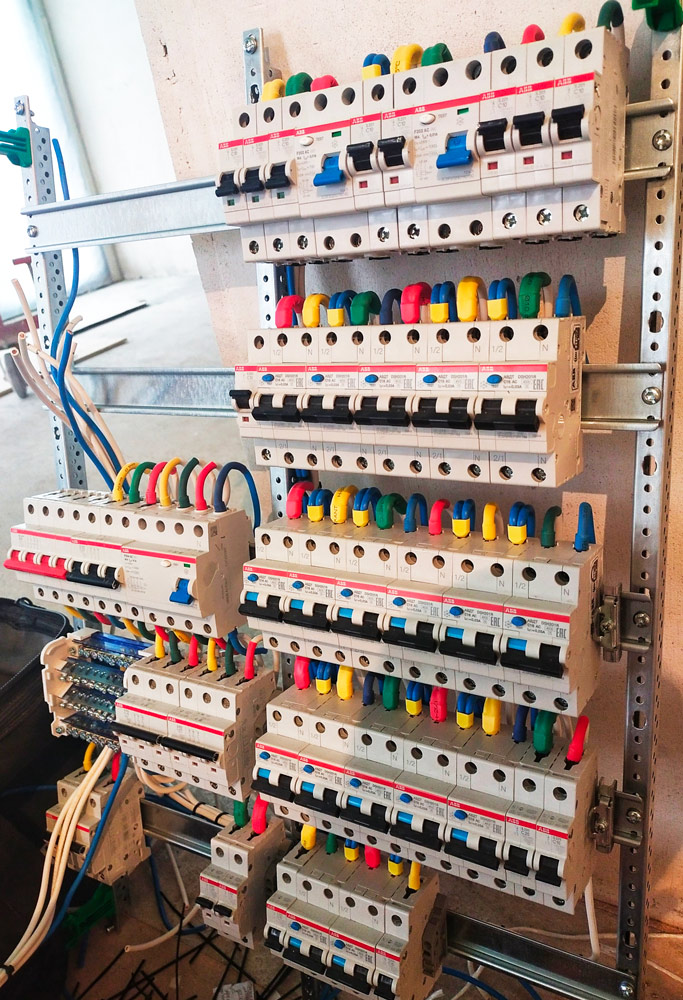

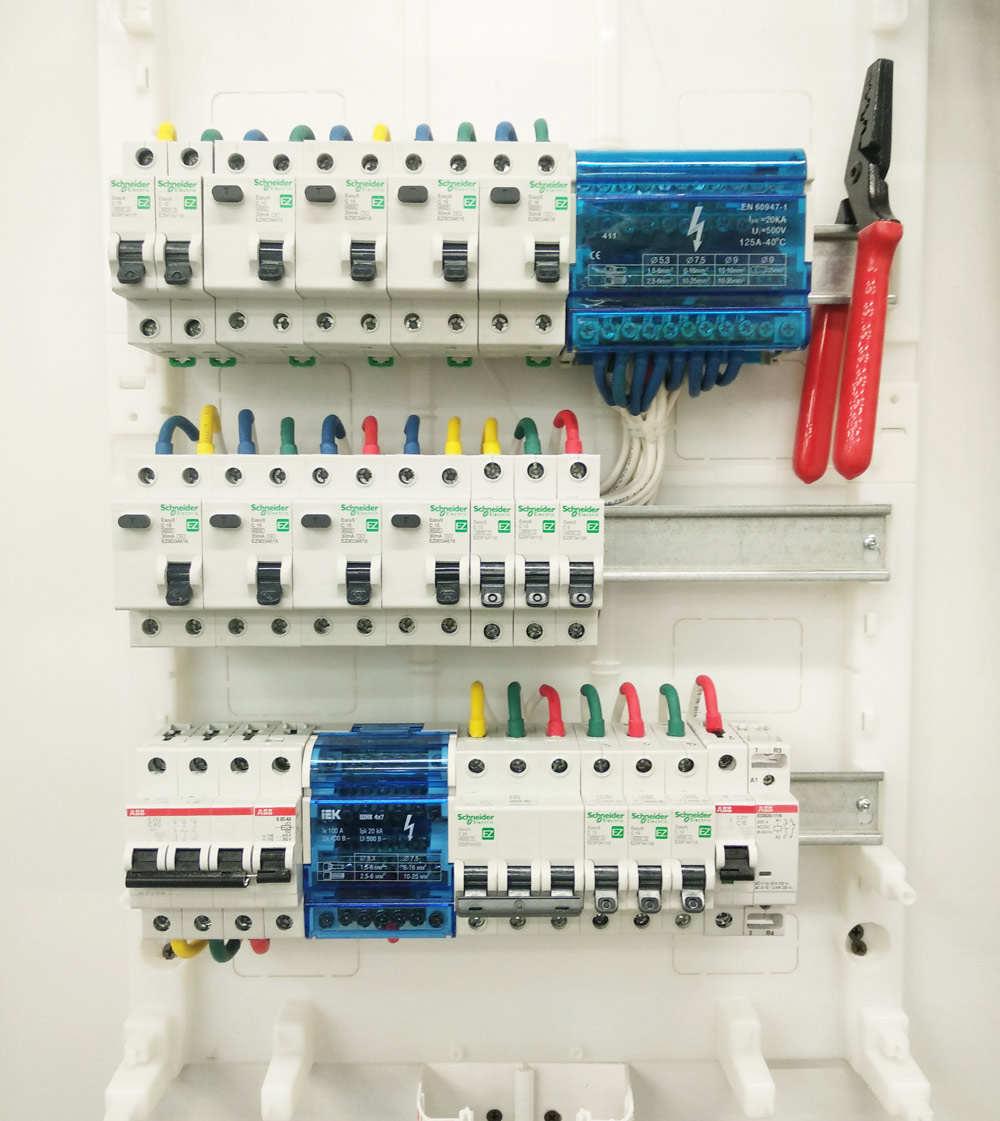

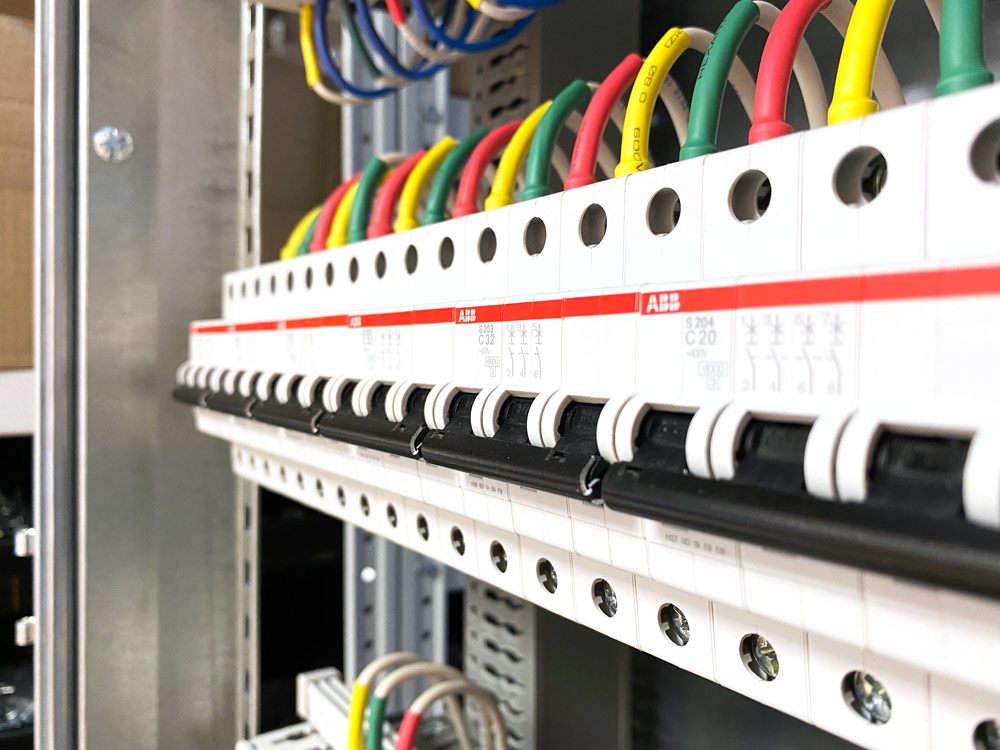

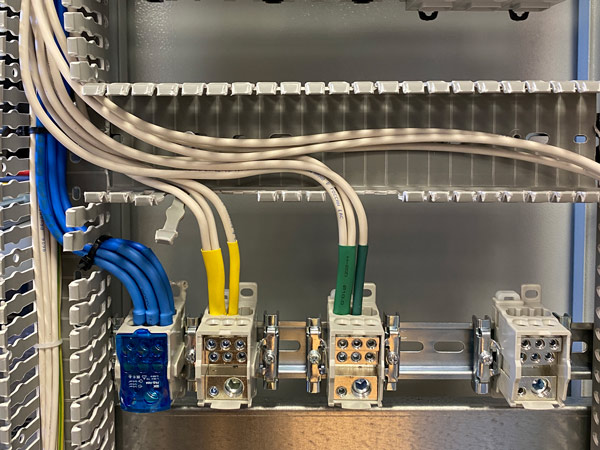

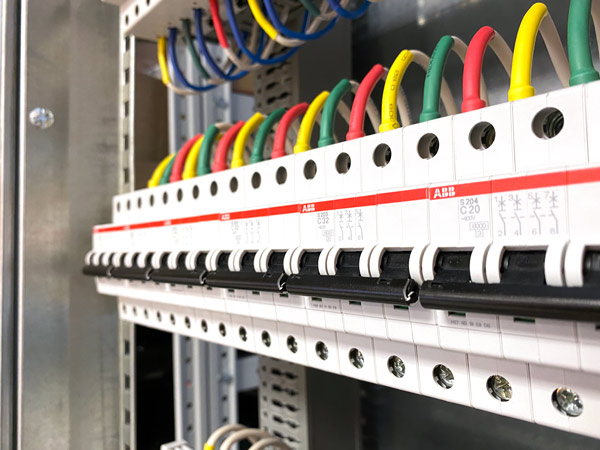

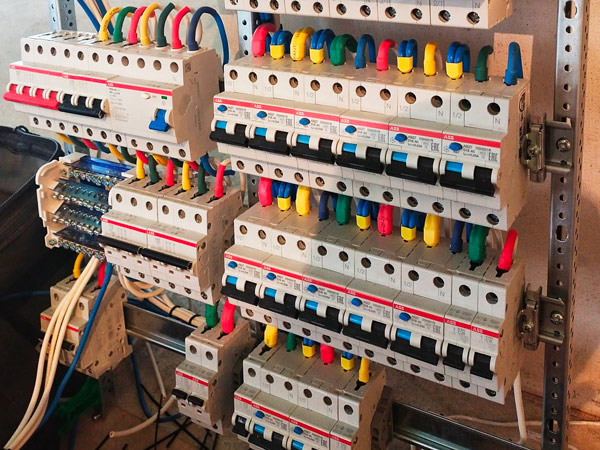

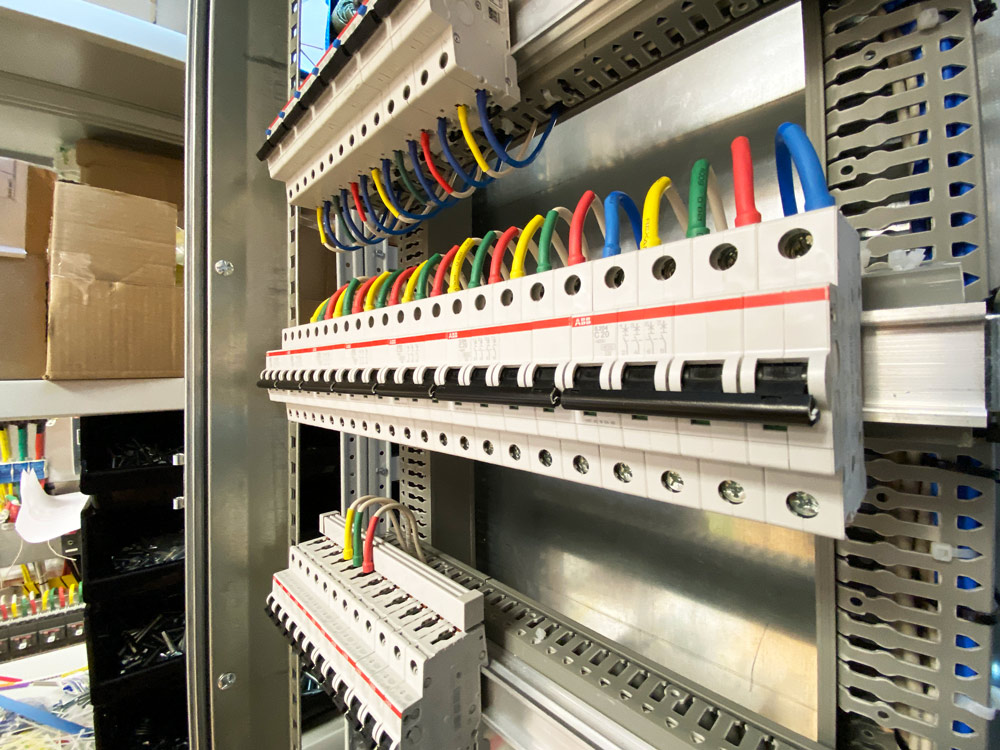

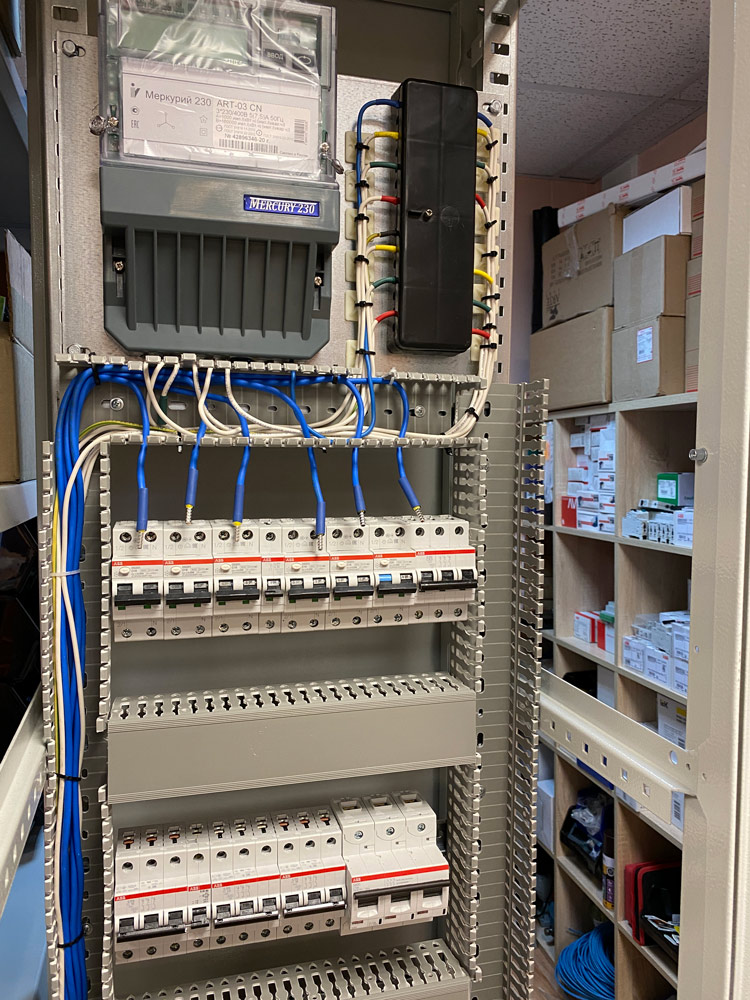

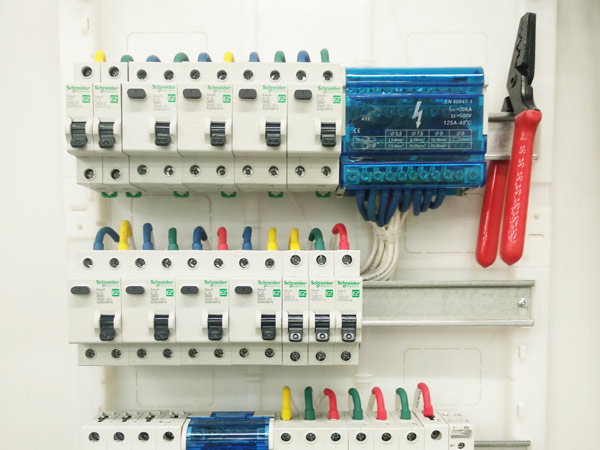

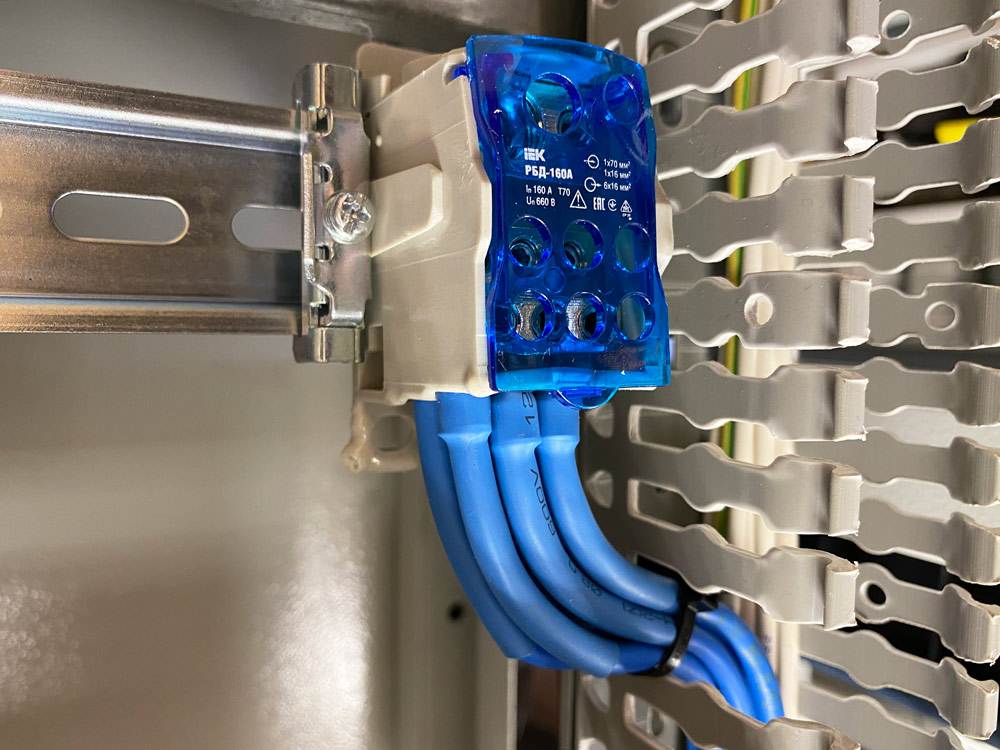

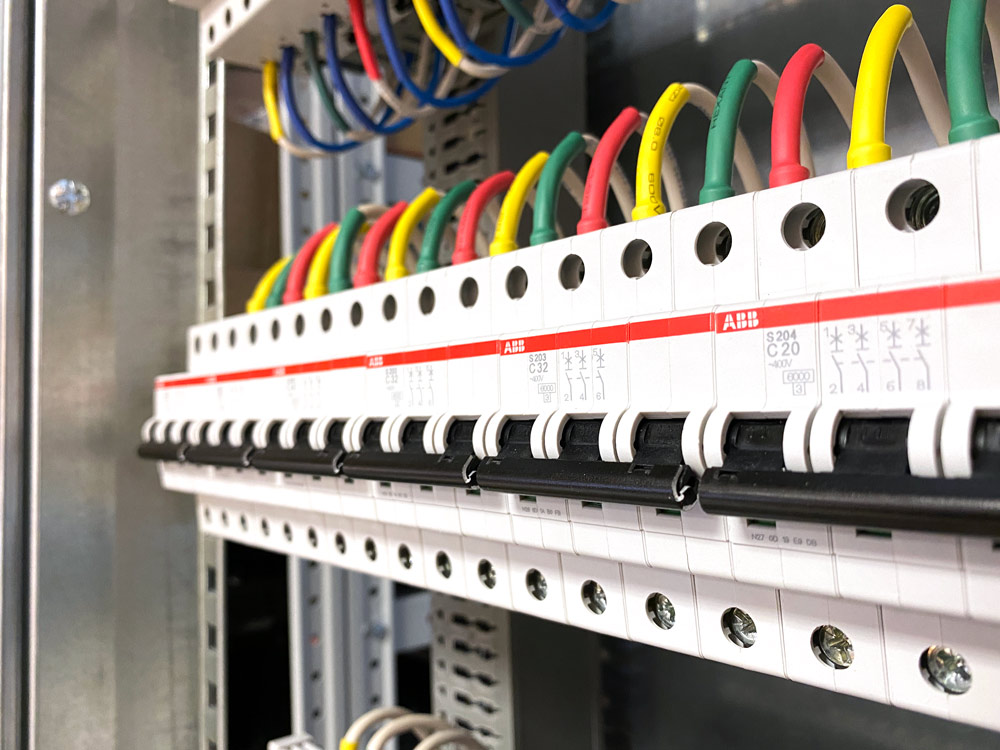

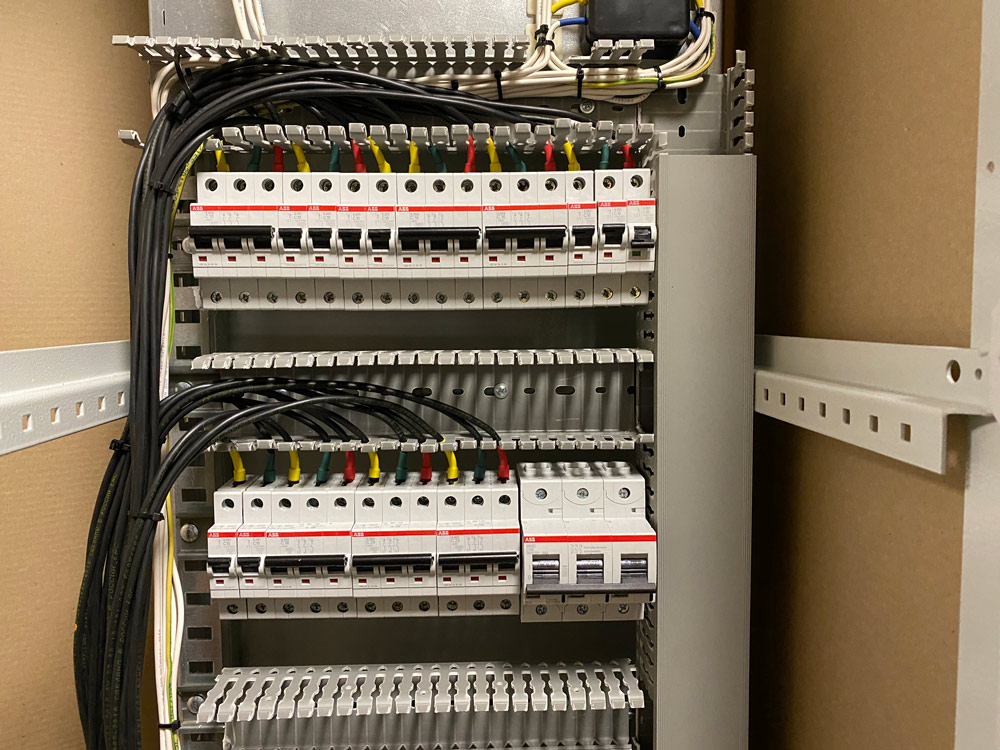

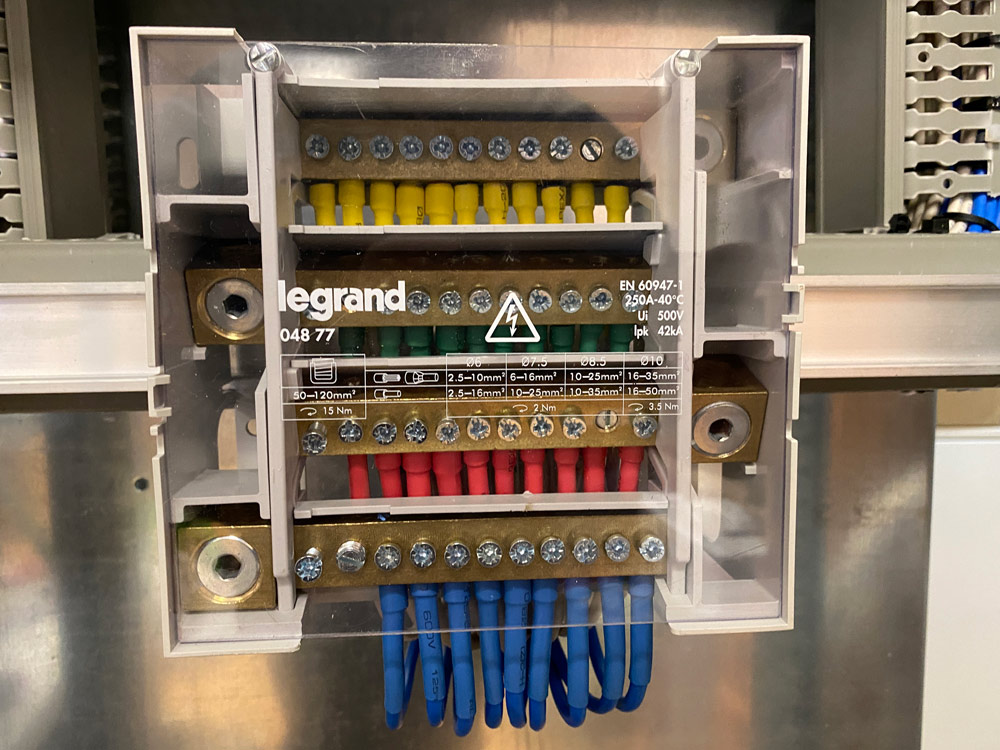

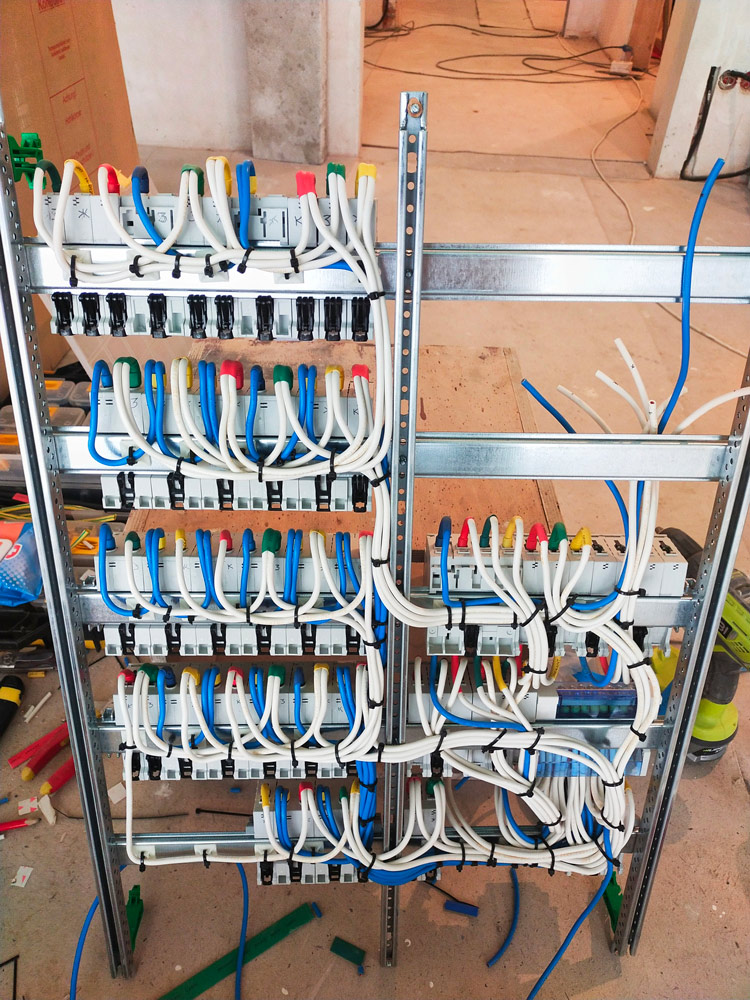

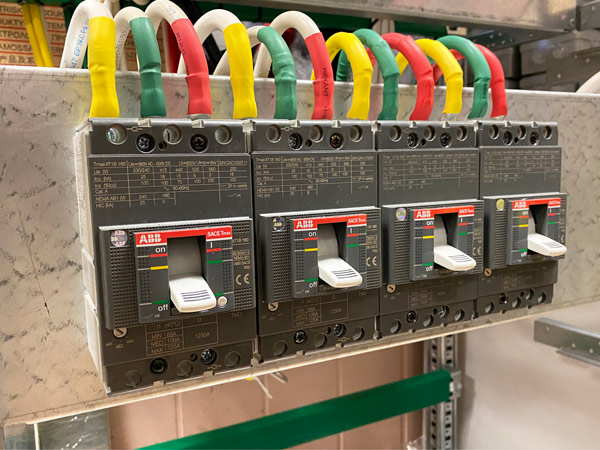

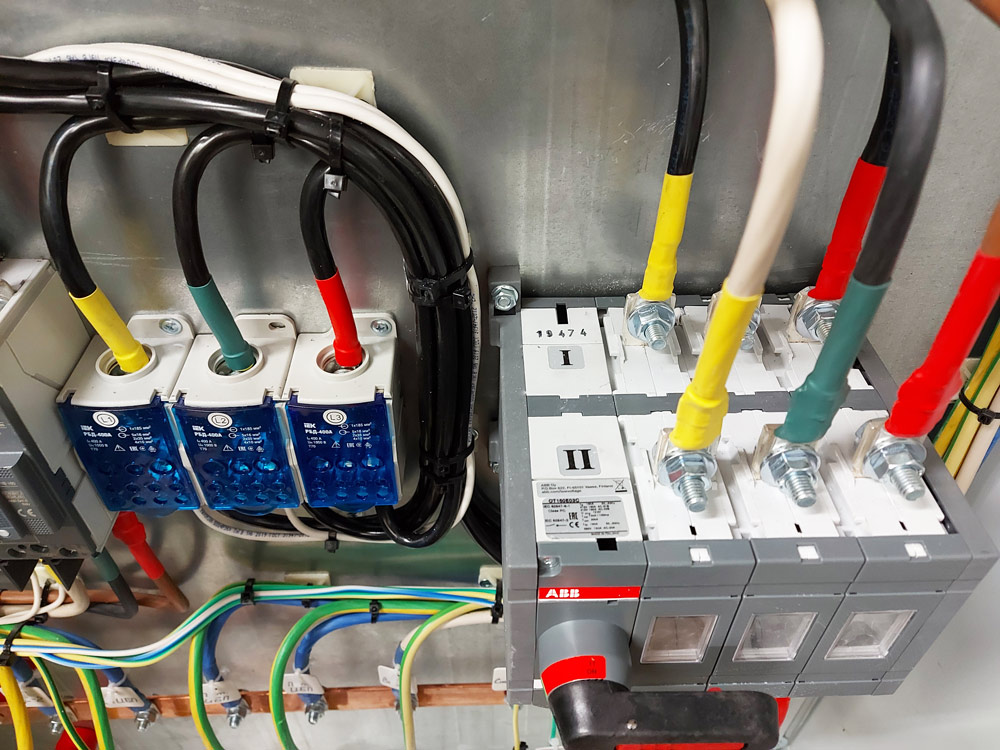

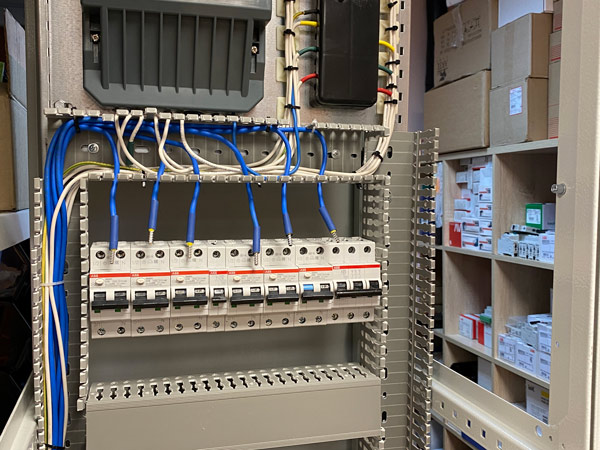

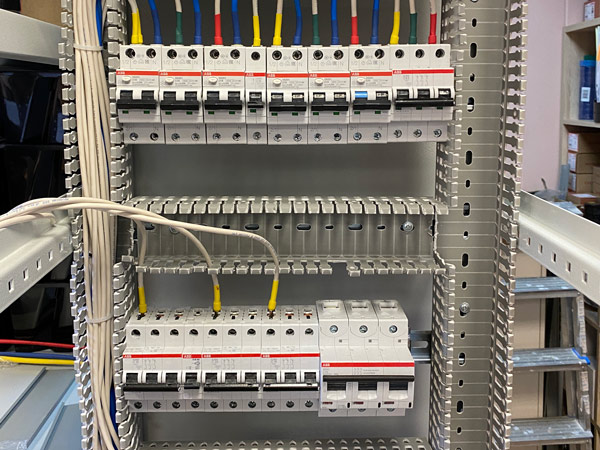

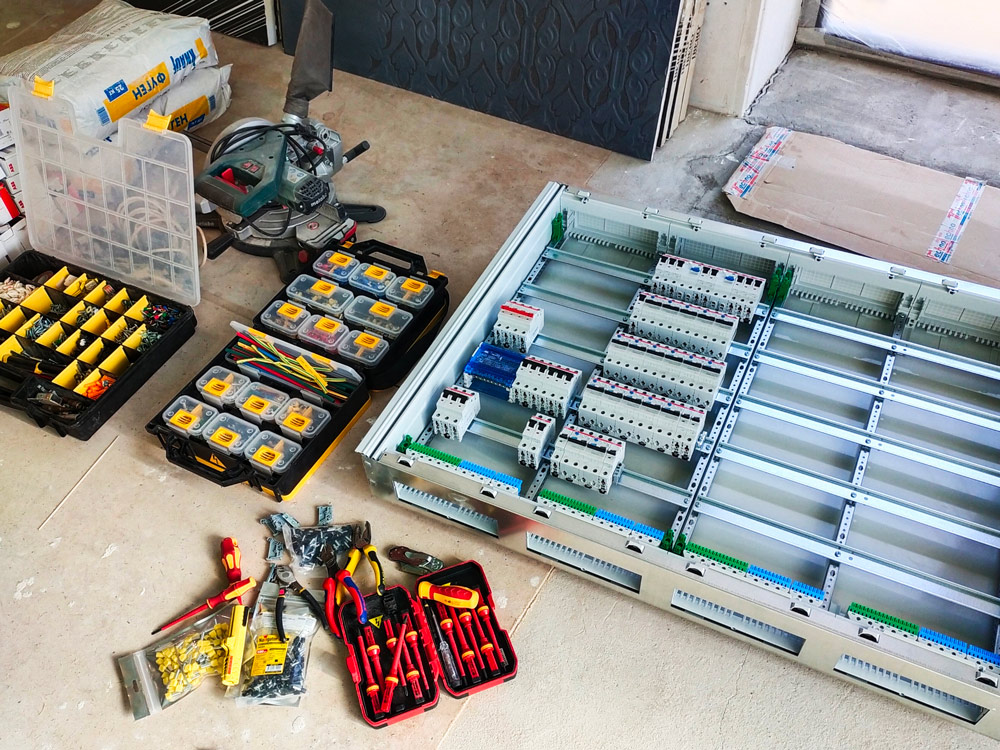

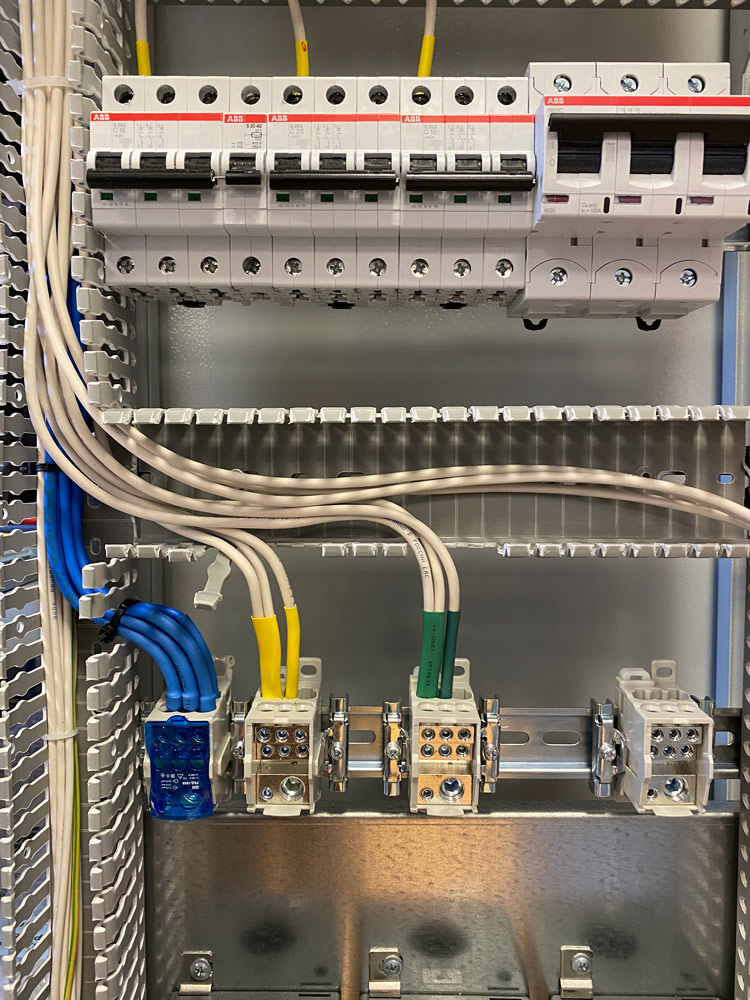

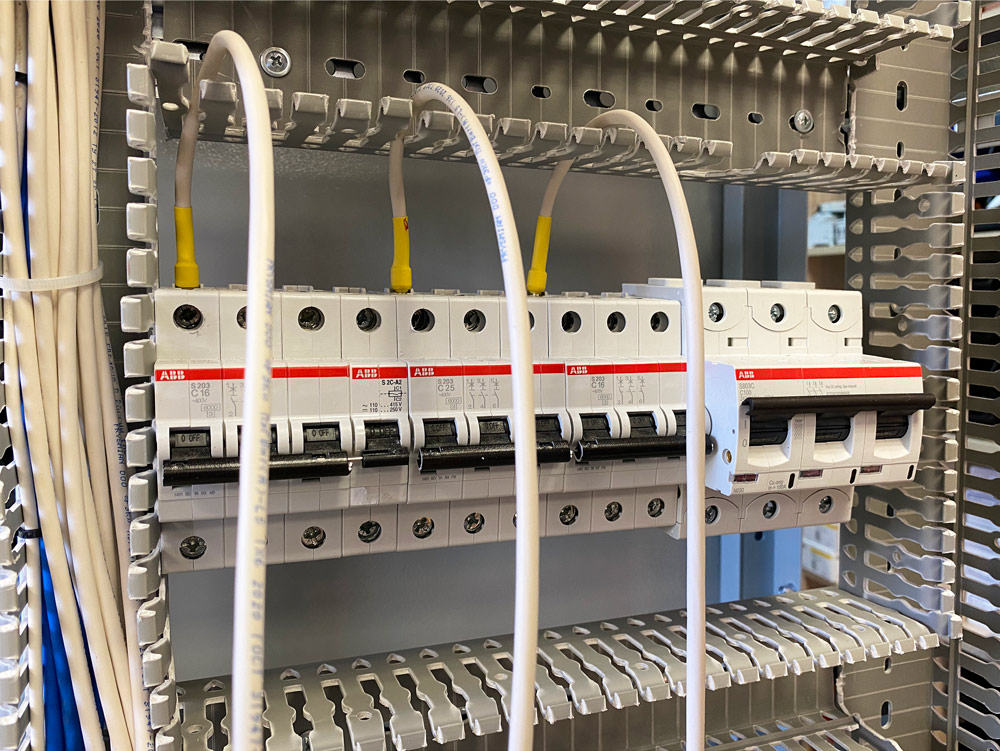

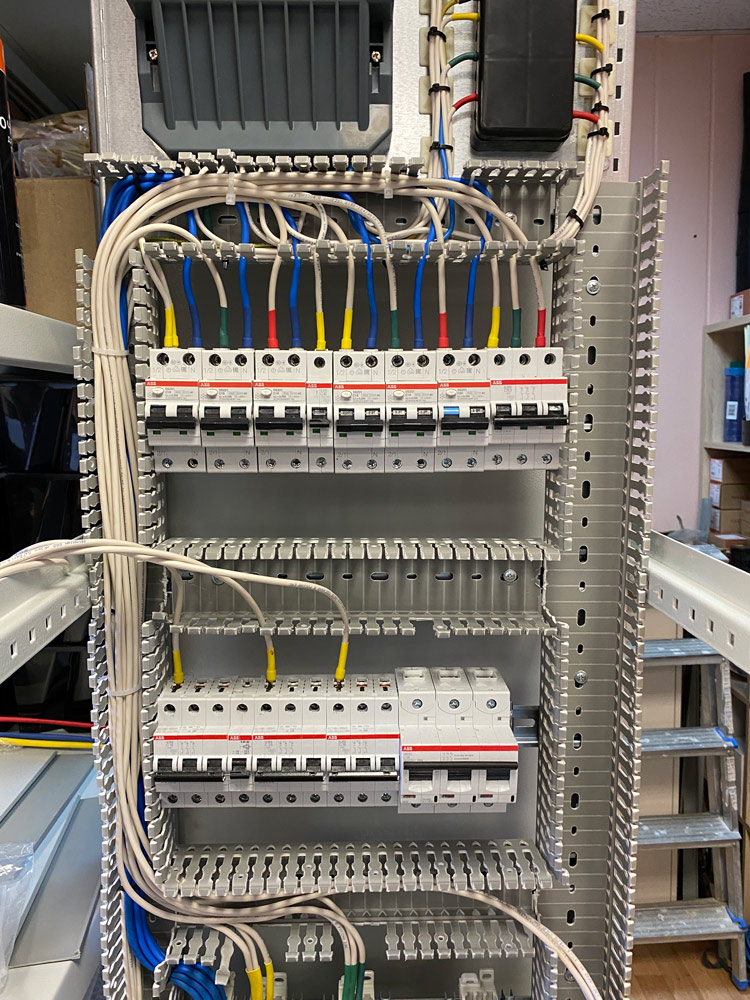

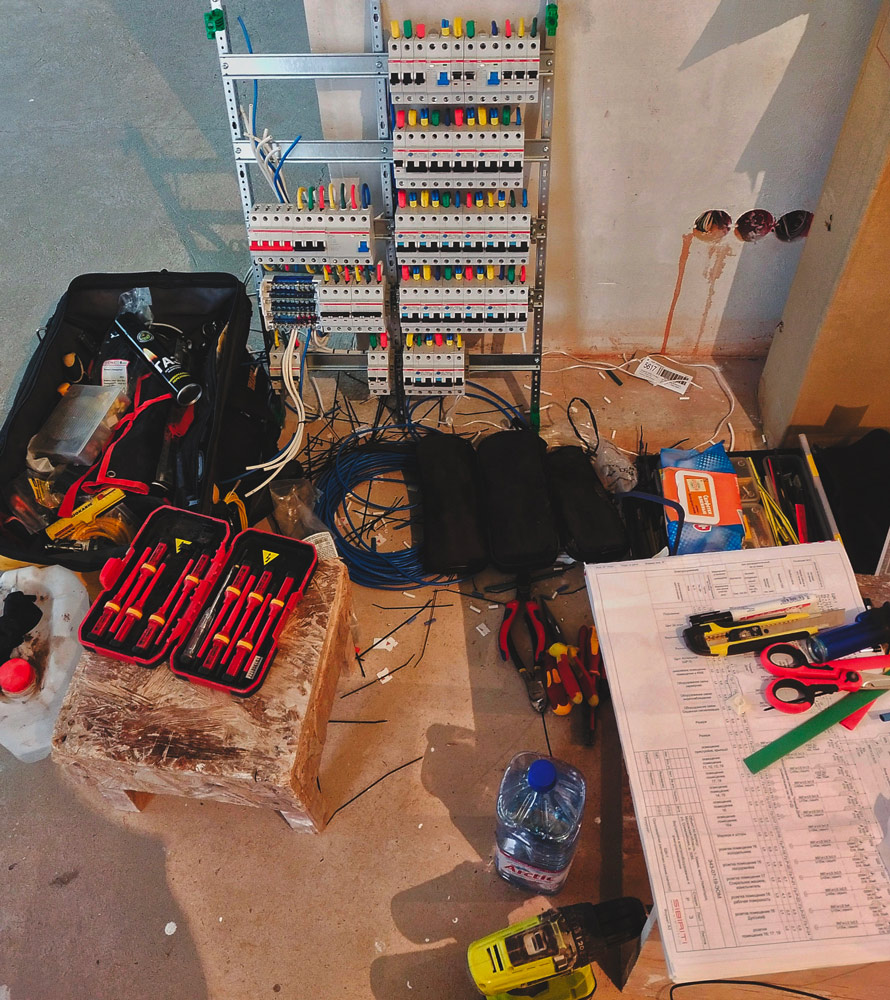

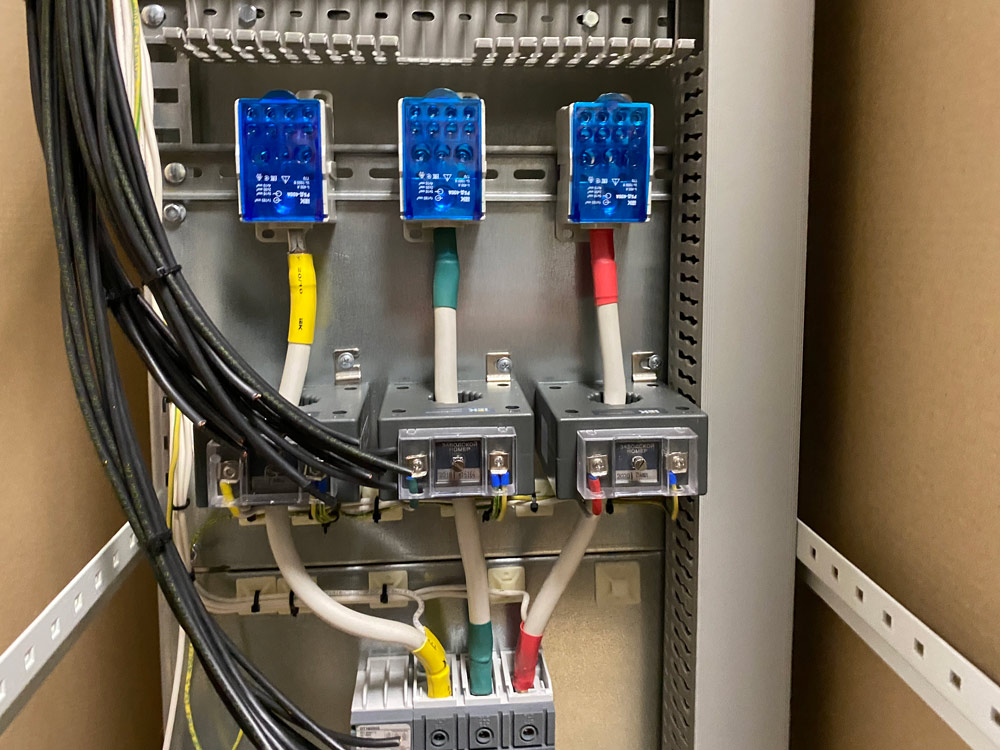

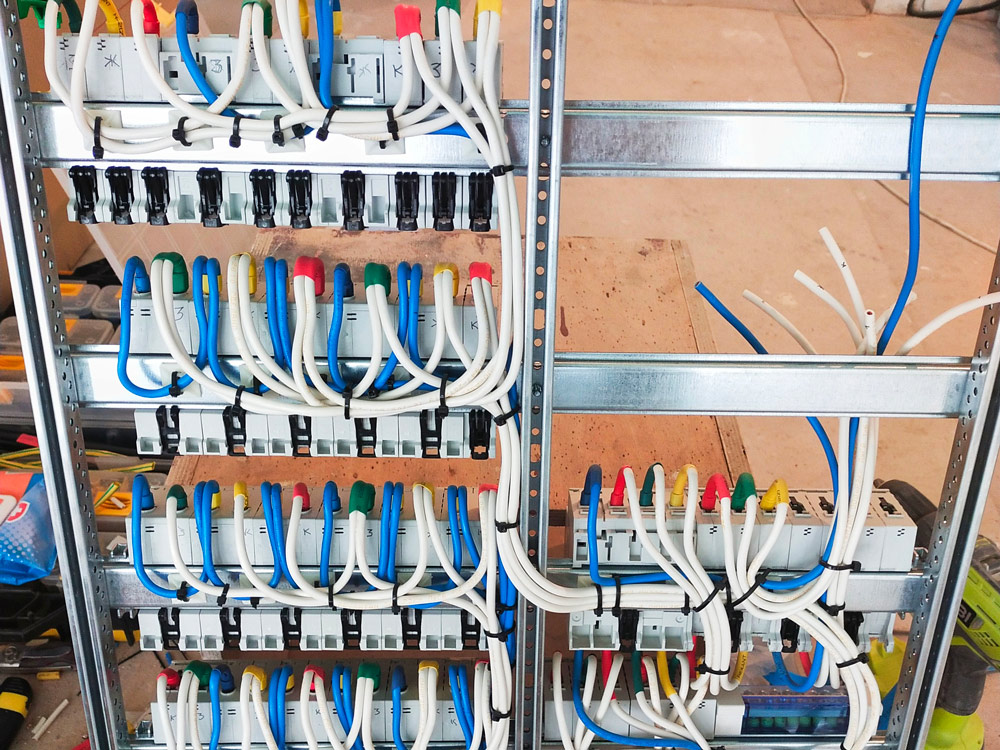

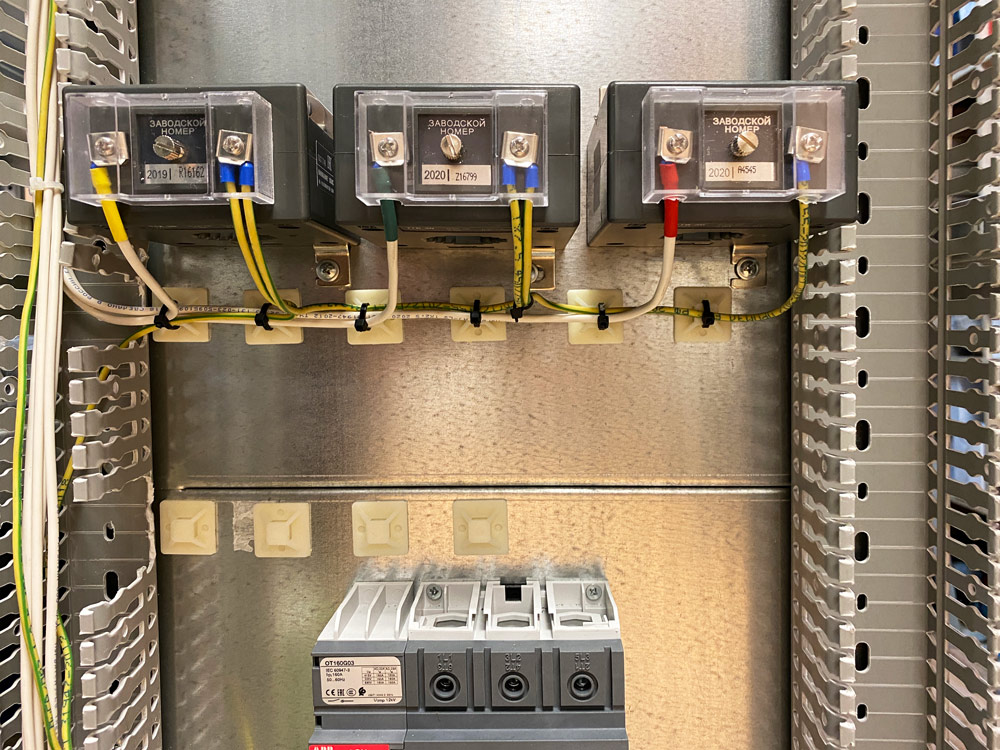

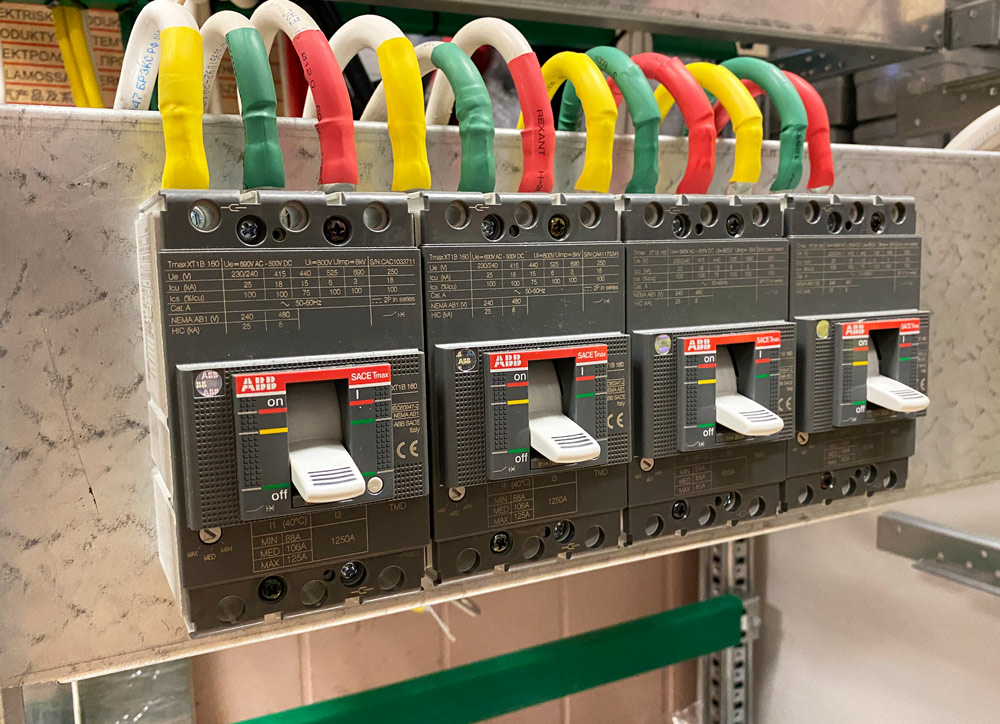

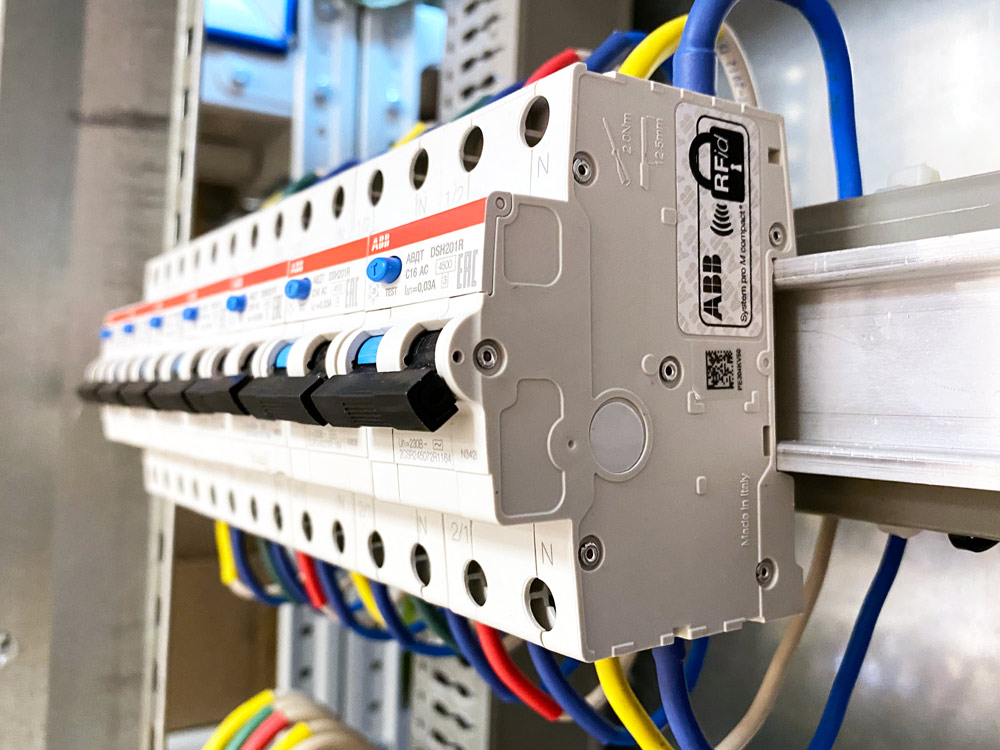

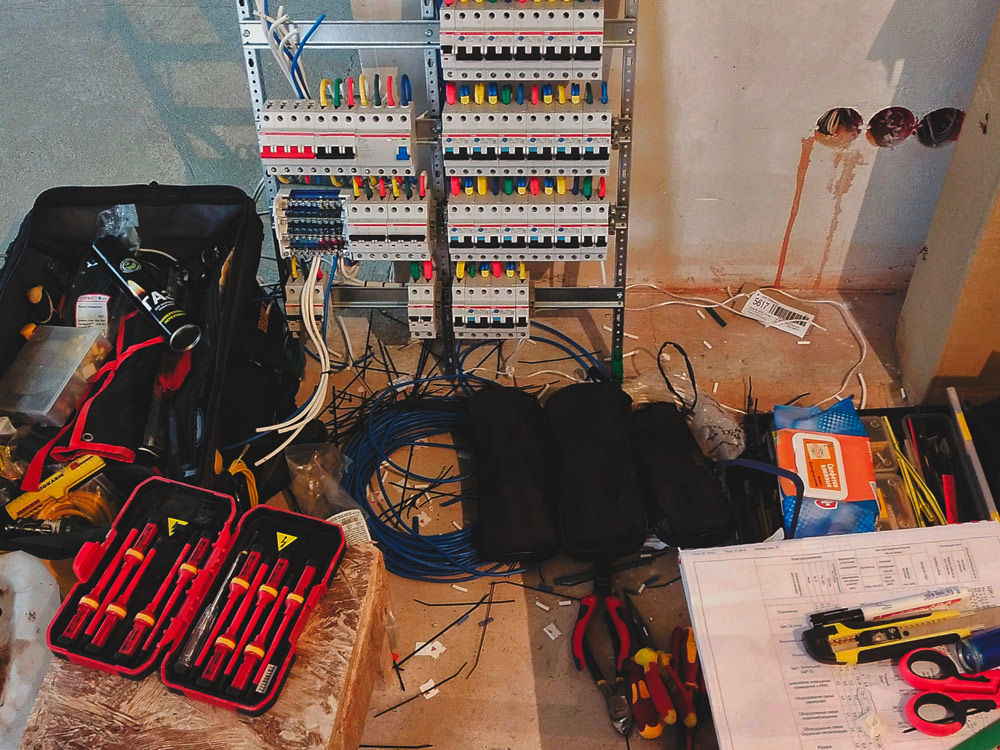

Фотографии процесса сборки:
