Диагностика АВР и ИБП серверного оборудования в офисном центре Москвы

В офисном центре АВР не переключал ввод, а ИБП сервера вызывал отключение автомата C32. Проверка выявила неправильное чередование фаз, а анализатор зарегистрировал токовый бросок около 180 А при начале заряда аккумуляторов. Фазировку восстановили, C32 заменили на D32 без увеличения номинала из-за вводных кабелей 4 мм².

Все проекты
Диагностика АВР и ИБП серверного оборудования в офисном центре Москвы
Ход работ

О проекте

В офисном центре Москвы заказчик столкнулся с двумя связанными проблемами: АВР не переключал ввод при исчезновении напряжения, а источник бесперебойного питания сервера вызывал срабатывание автомата C32 в щите АВР. Проверка реле контроля фаз выявила неправильное чередование, а анализатор качества электроэнергии зарегистрировал бросок тока около 180 А при начале заряда аккумуляторов ИБП.

2 вводасхема автоматического ввода резерва
≈40 минутсервер работал от ИБП в описанном эпизоде
≈180 Азафиксированный бросок потребления
C32 → D32замена без увеличения номинала 32 А
Задача диагностики

Найти причины двух сбоев в одной цепи питания

Первый симптом проявлялся в логике АВР: при пропадании напряжения на одном из вводов переключение не происходило. Второй — в цепи питания ИБП: после восстановления электроснабжения срабатывал автоматический выключатель C32.

Требовалось разделить причины этих событий, проверить работу реле контроля фаз и зафиксировать параметры переходного процесса, вызывавшего отключение защитного аппарата.

Исходные симптомы

Нарушение переключения и срабатывание защиты

Две жалобы заказчика относились к разным элементам системы, но проявлялись в одном сценарии резервного питания сервера.

01

АВР не переключал ввод

При исчезновении напряжения на одном из вводов ожидаемого переключения не происходило.

02

Срабатывал автомат C32

ИБП, питающий сервер, вызывал отключение автомата C32, установленного в щите АВР.

Диагностика

Проверка логики АВР и регистрация токового события

01

Анализатор качества электроэнергии

Прибор взяли на выезд, чтобы определить причину срабатывания автоматического выключателя.

02

Реле контроля фаз

Проверка выявила неправильное чередование фаз, из-за которого АВР изначально работал от второго ввода.

03

Переходный ток ИБП

При начале заряда аккумуляторов после восстановления питания зарегистрировали бросок потребления около 180 А.

Сценарий возникновения проблемы

От неправильной фазировки до отключения C32

Диагностика связала состояние АВР, переход сервера на ИБП и токовый бросок при восстановлении электроснабжения.

01Второй вводАВР изначально работал от него из-за неправильного чередования фаз.
02Отключение вводаПри исчезновении питания АВР не выполнял ожидаемое переключение.
03Переход на ИБППитание сервера продолжалось от аккумуляторов источника.
04Около 40 минутТакое время работы от ИБП указано для конкретного эпизода.
05Питание восстановленоПосле возврата электроснабжения ИБП начал заряжать аккумуляторы.
06Токовый бросокАнализатор зафиксировал кратковременное потребление около 180 А.
07Диапазон C32Значение попало в приведённый для аппарата диапазон 160–320 А.
08Срабатывание защитыАвтомат C32 отключал цепь питания ИБП.
Данные анализатора

График подтверждает бросок тока около 180 А

В верхней части графика показаны фазные напряжения, в нижней — токи по измерительным каналам. В момент переходного процесса один из токовых каналов кратковременно поднимается примерно до 180 А.

≈180 Азарегистрированный пик потребления
≈5,6 ×отношение пика к номиналу 32 А
160–320 Адиапазон C32, приведённый в исходном описании

Указанные 0,4 секунды относятся к характеристике срабатывания, приведённой в исходном тексте, а не к отдельно измеренному времени отключения на этом графике.

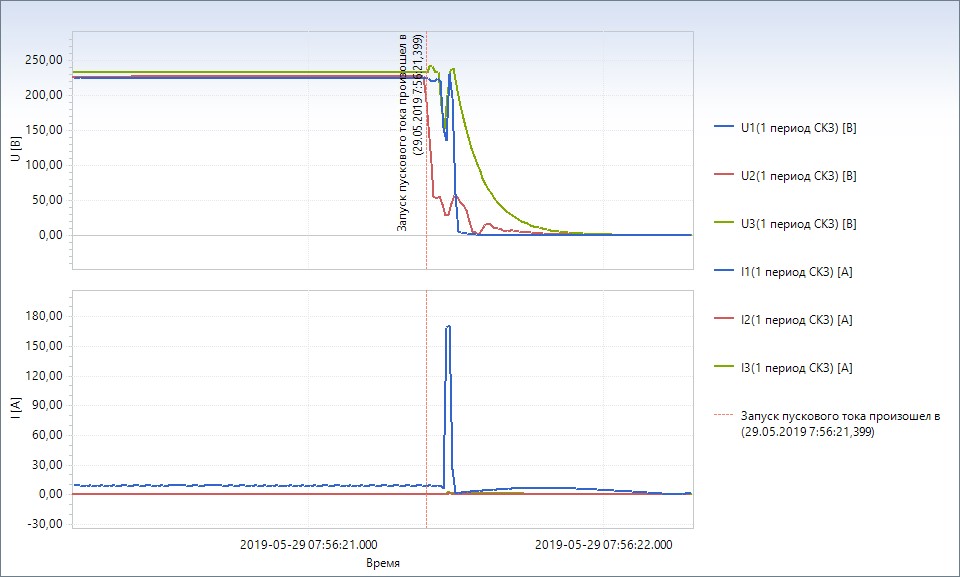

График анализатора качества электроэнергии с токовым броском около 180 ампер
Регистрация напряжений U1–U3 и токов I1–I3 в момент диагностируемого события.

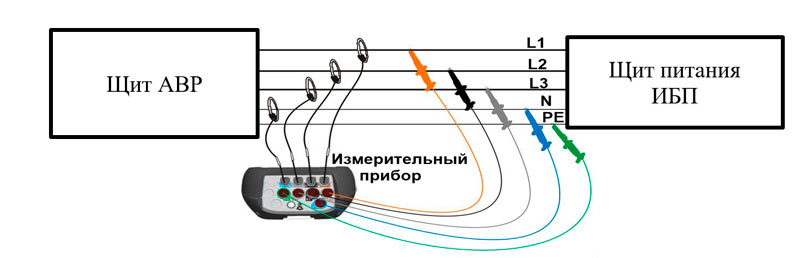

Схема подключения измерительного прибора между щитом АВР и щитом питания ИБП
Схема измерений на линии питания ИБП.
Схема измерений

Контроль параметров между щитом АВР и ИБП

На схеме показано подключение измерительного прибора к линии между щитом АВР и щитом питания ИБП.

  • Отображены проводники L1, L2, L3, N и PE.
  • Токовые датчики установлены на фазных проводниках.
  • Напряжение и ток регистрируются на контролируемом участке питания ИБП.
Принятое решение

Два решения для двух диагностированных проблем

Реле контроля фаз

Восстановлена правильная фазировка

На реле контроля фаз восстановили правильное чередование, устранив причину некорректной логики АВР.

C32 → D32

Изменена характеристика автомата

Автомат C32 заменили на D32, сохранив номинальный ток 32 А.

Почему номинал не увеличивали: в исходном описании ограничением указано сечение вводных кабелей 4 мм².

Результат работ

Переключение АВР и работа защиты скорректированы

Правильную фазировку на реле контроля восстановили, а C32 заменили на D32 с тем же номиналом 32 А. Согласно исходной записи, эти меры полностью устранили описанную проблему.
