Объект № 21: сборка и монтаж электрощита АВР для пожарных насосов
Собрали и смонтировали щит АВР для щита управления пожарными насосами: два независимых ввода ВРУ, автоматические выключатели ABB и отечественные компоненты, работы за один день.
О проекте
Для щита управления пожарными насосами собрали и смонтировали отдельный щит автоматического ввода резерва. К нему проложили кабели от двух независимых вводов ВРУ, установили собранный щит в помещении ВРУ здания и завершили весь объём работ за один рабочий день.
Щит АВР для электроснабжения щита управления пожарными насосами
На объекте требовалось собрать узел резервирования электропитания и установить его в помещении ВРУ. Питание к щиту подвели от двух независимых вводов ВРУ здания.
Щит укомплектовали коммутационными и защитными аппаратами, а контроль параметров питающей сети организовали с помощью отечественного реле контроля фаз и напряжения.
Как сформирован узел резервного электроснабжения
В щит заведены кабельные линии от двух независимых вводов. Контроль сети, коммутация и защита распределены между отдельными аппаратами — это делает состав решения понятным и упорядоченным.
- Два вводаК щиту проложены кабели от двух независимых вводов ВРУ.
- Контроль сетиРеле контролирует параметры фаз и напряжения.
- КоммутацияВ силовой части применены электромагнитные пускатели и рубильники.
- ЗащитаВ составе щита применены автоматические выключатели ABB.
От сборки щита до установки в помещении ВРУ

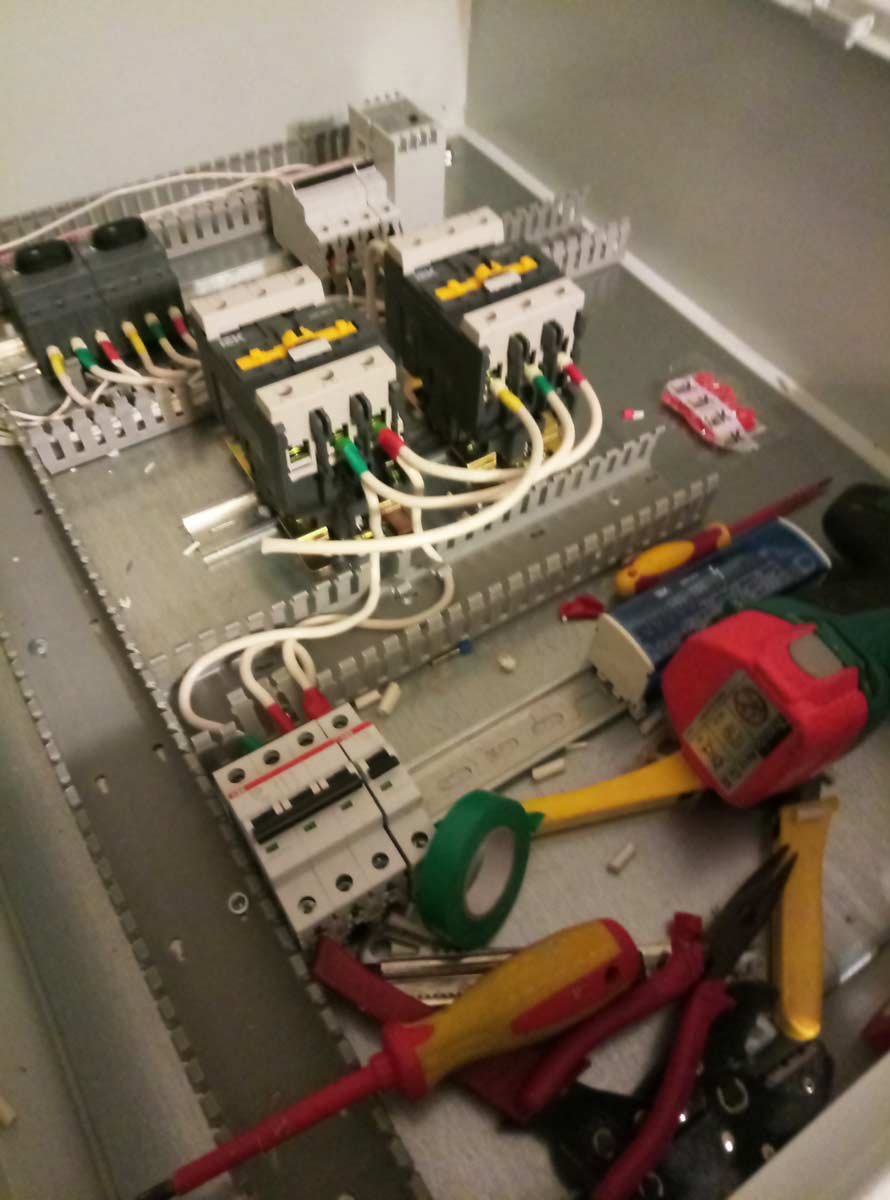

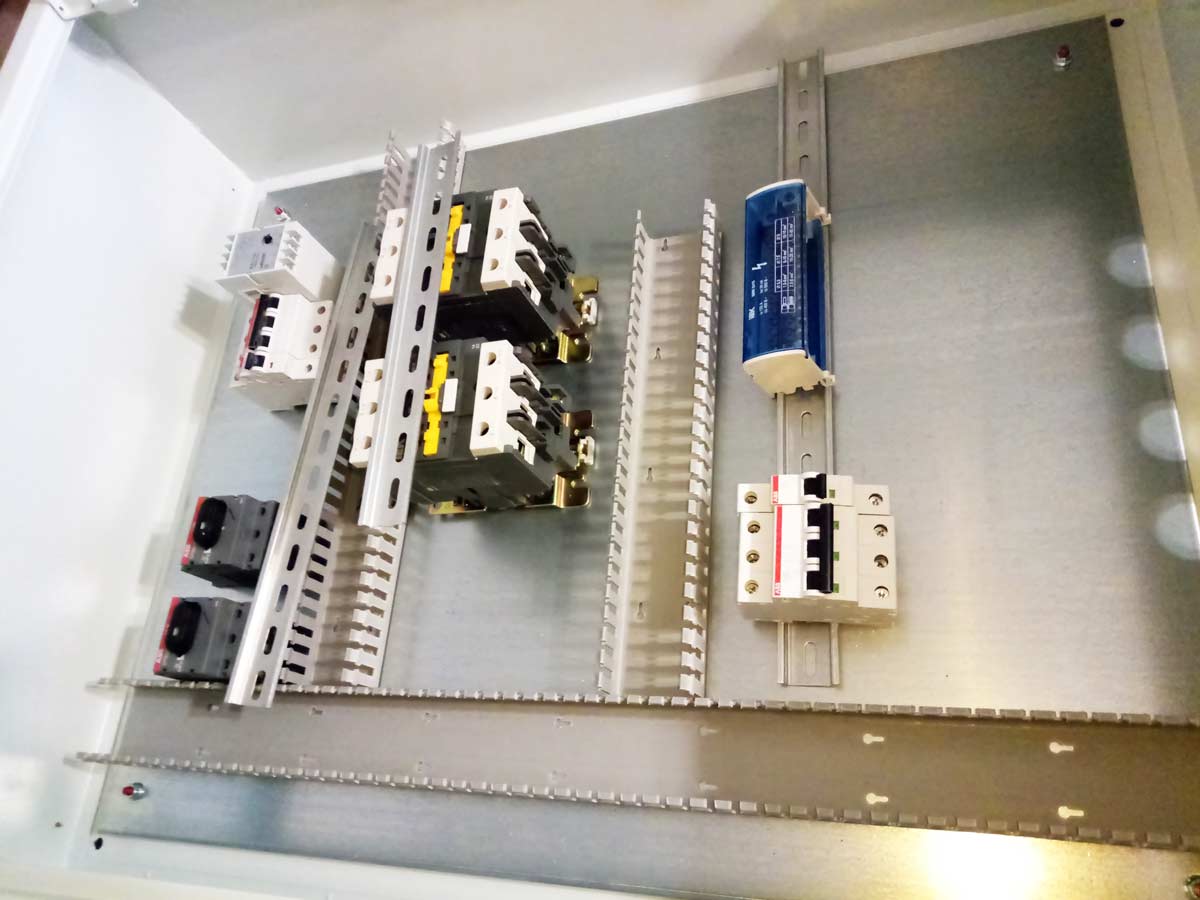

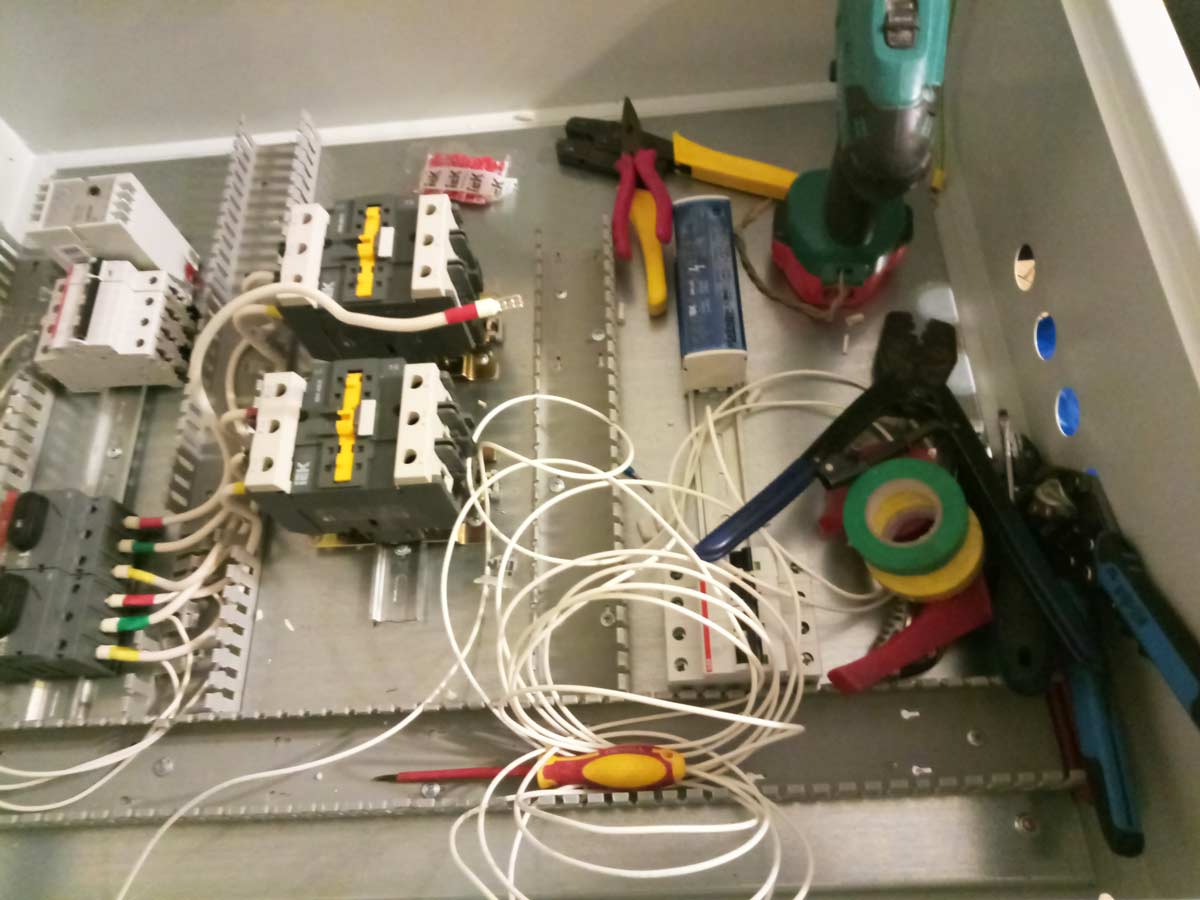

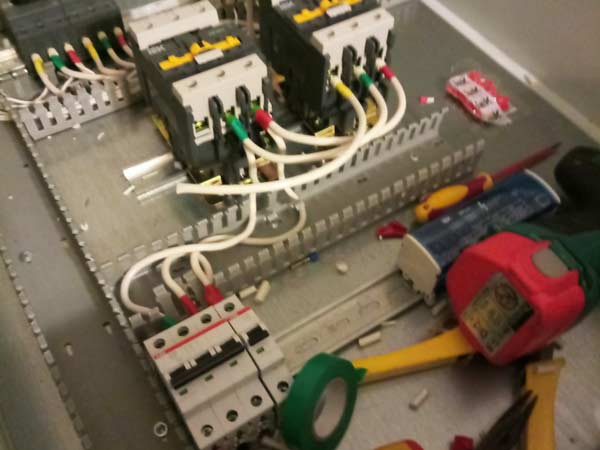

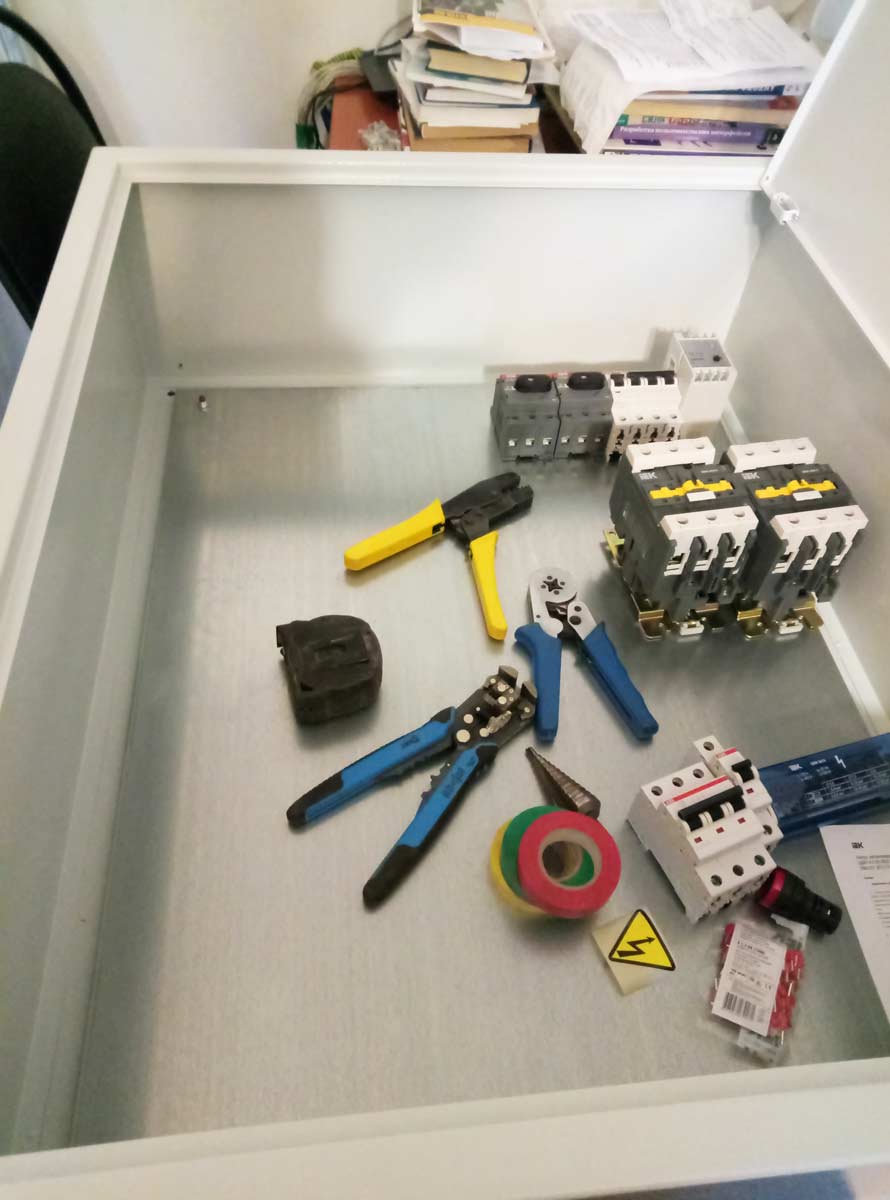

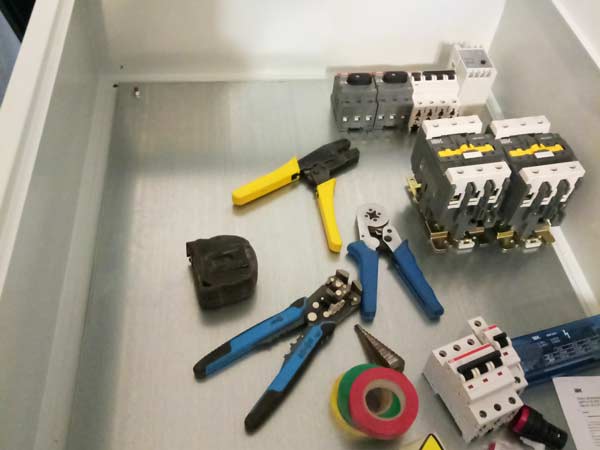

Сборка щита
Собрали щит с коммутационными аппаратами, автоматическими выключателями и реле контроля фаз и напряжения.
Кабельные линии
Проложили к щиту АВР кабели от двух независимых вводов вводно-распределительного устройства здания.
Монтаж на объекте
Установили собранный щит в помещении ВРУ и выполнили предусмотренный объём монтажных работ.

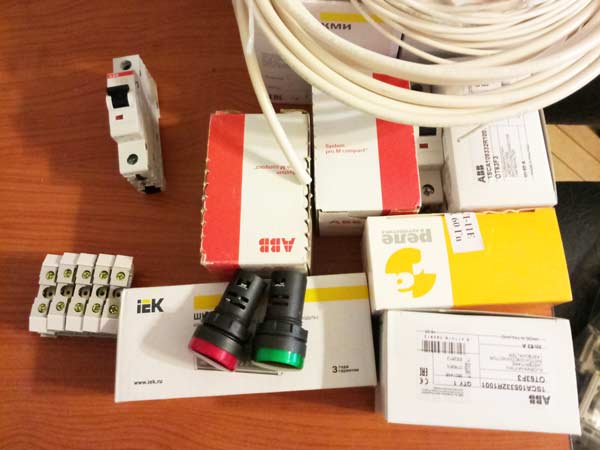

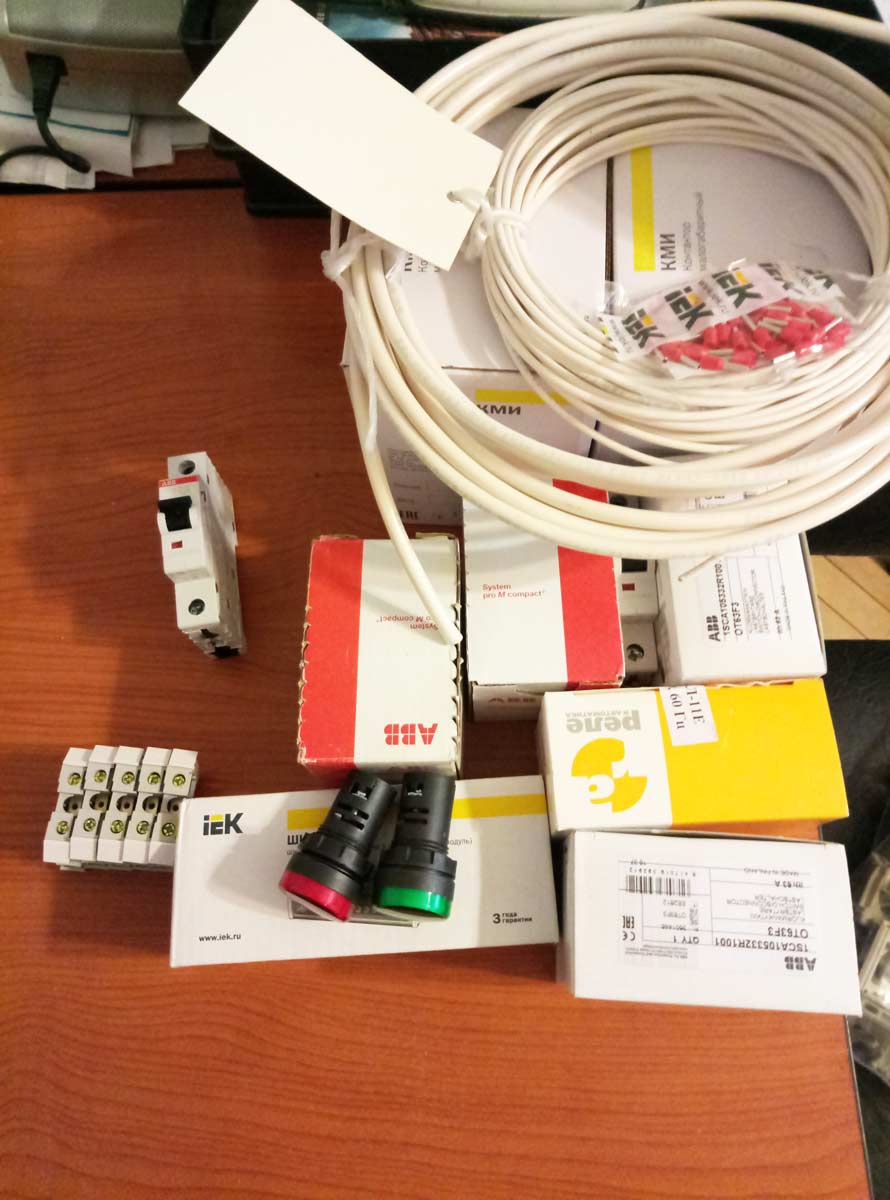

Оборудование, применённое при сборке
Компоненты подобраны по назначению каждого участка щита: коммутация вводов, защита линий и контроль параметров сети.
Сборка оборудования и готовый щит АВР

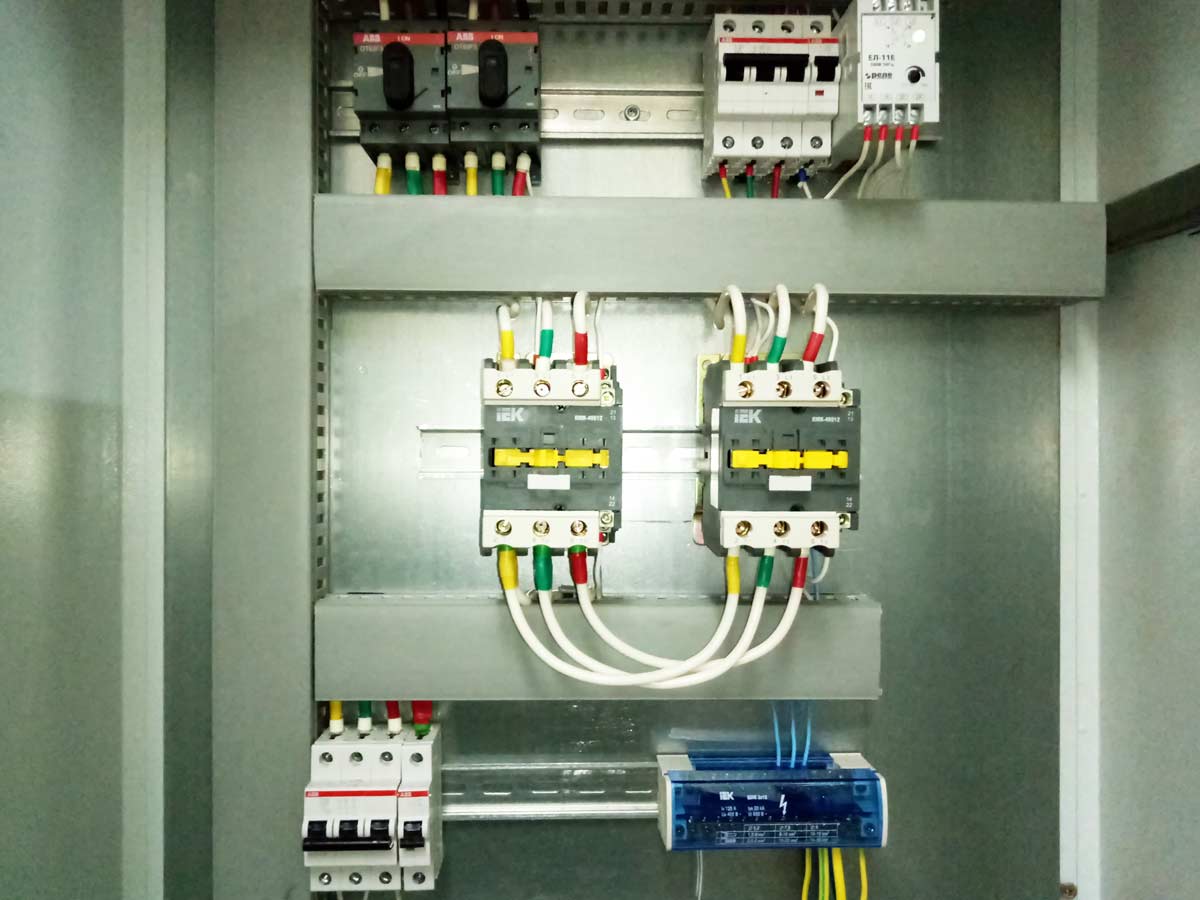

Щит АВР собран и установлен в помещении ВРУ
К готовому щиту проложены кабели от двух независимых вводов ВРУ. В составе использованы отечественные пускатели и реле контроля фаз и напряжения, рубильники, а также автоматические выключатели ABB. Полный объём сборки и монтажа завершён за один рабочий день.
