Объект №22 Добавление новых рабочих мест в клинике на севере Москвы
В действующей клинике на севере Москвы установили 45 розеточных механизмов в кабель-каналах и 6 накладных розеток, проложили 300 м кабеля и провели испытания.
О проекте
В действующей клинике на севере Москвы расширили электроснабжение рабочих мест: установили 45 розеточных механизмов в кабель-каналах и шесть накладных розеток, проложили 300 метров кабеля, доработали электрощит и провели приёмо-сдаточные испытания.
Новые рабочие места в действующей клинике
Постоянному заказчику требовалось добавить розетки в разных кабинетах лабораторных помещений. Основную часть точек запланировали встроить в кабель-каналы; дополнительно предусматривались накладные розетки.
После выезда специалисты рассчитали объём материалов и работ. Смету согласовали с заказчиком, затем закупили комплектующие и приступили к электромонтажу.
Монтаж выполняли в вечернее время, поскольку клиника продолжала работу.
От расчёта до технического отчёта
Проект выполнили поэтапно: сначала уточнили объём и состав решения, затем провели монтаж и завершили работы проверкой электроустановки.
- РасчётОпределили материалы и объём электромонтажных работ.
- СогласованиеУтвердили смету и закупили необходимые комплектующие.
- МонтажВыполнили работы за четыре выезда на объект.
- ИспытанияПровели приёмо-сдаточные испытания и оформили технический отчёт.
Розеточные линии, электрощит и кабельная инфраструктура
Розетки и выключатели

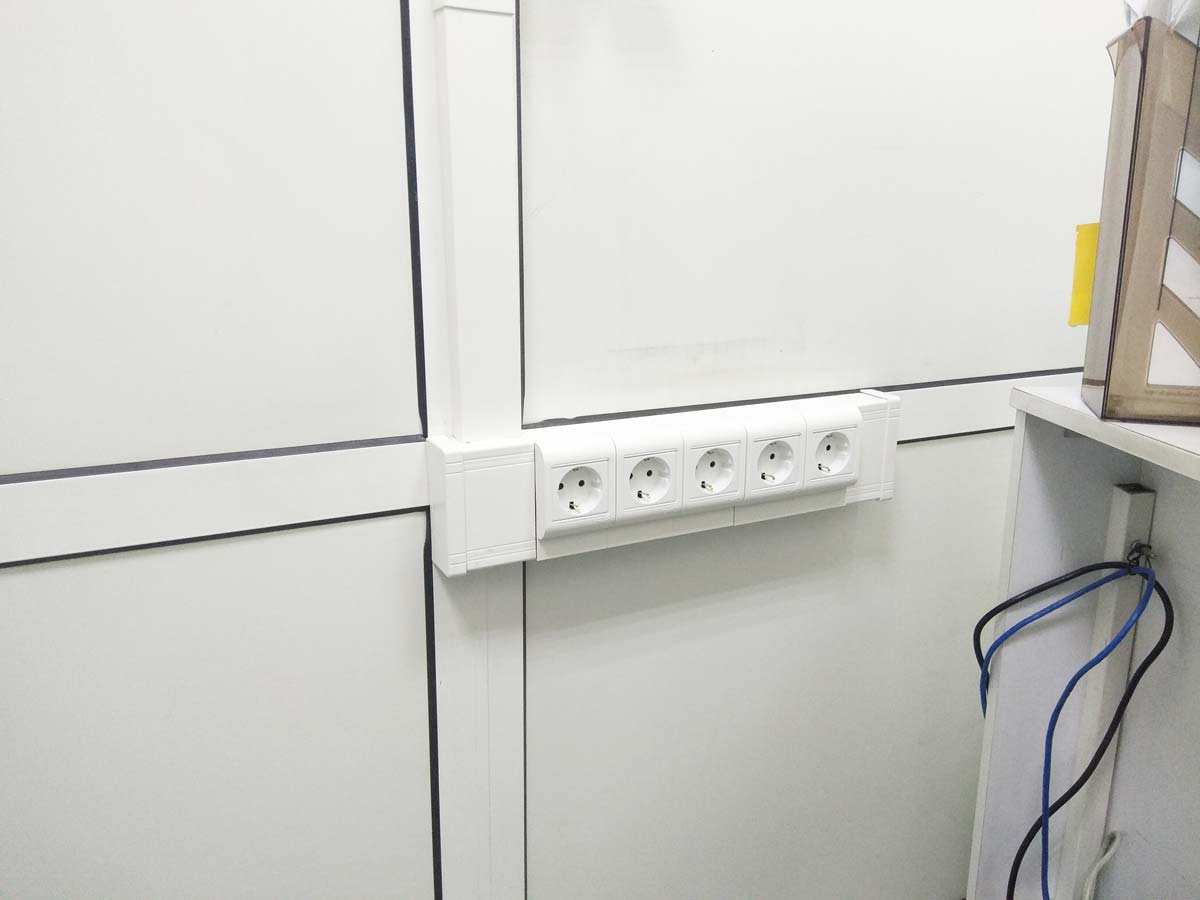

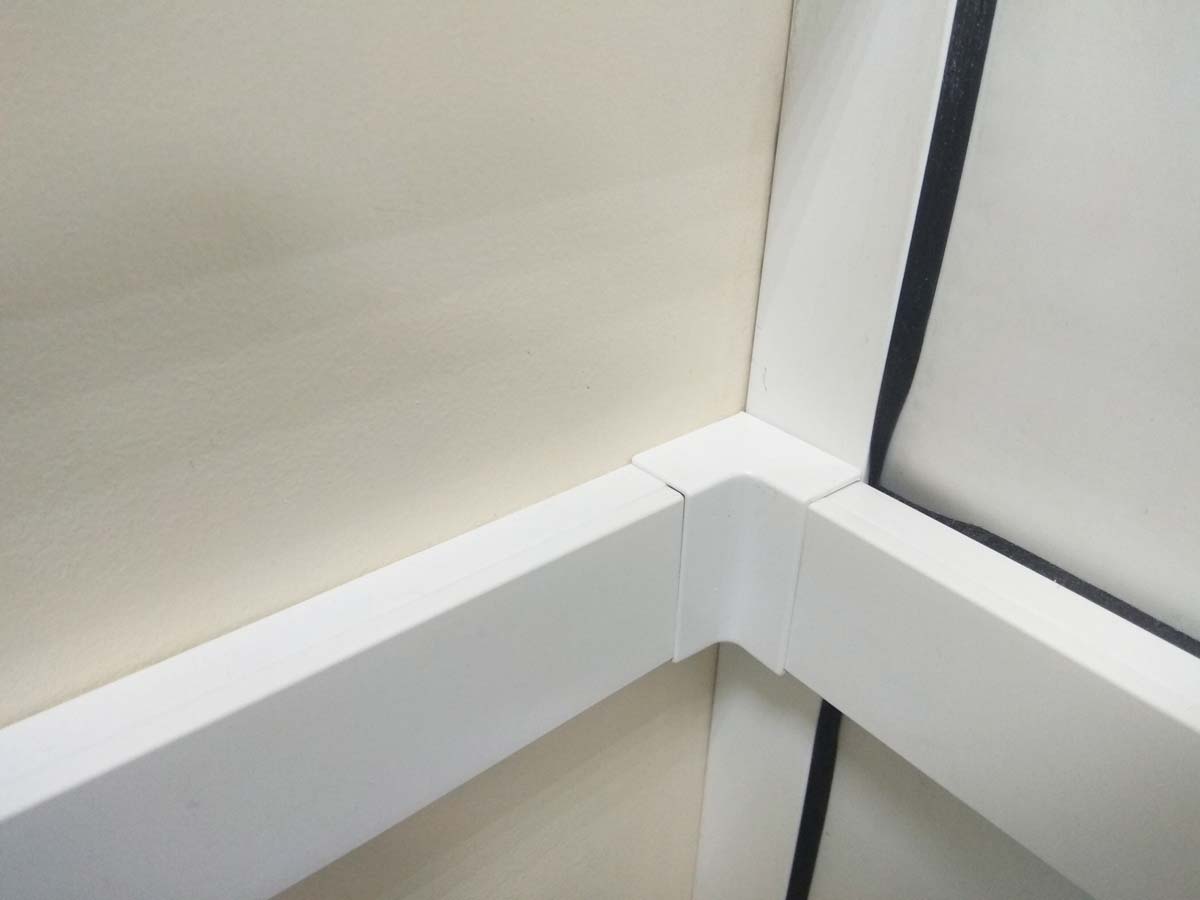

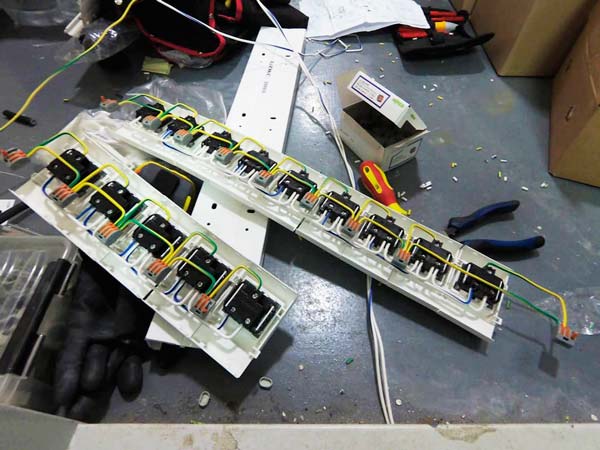

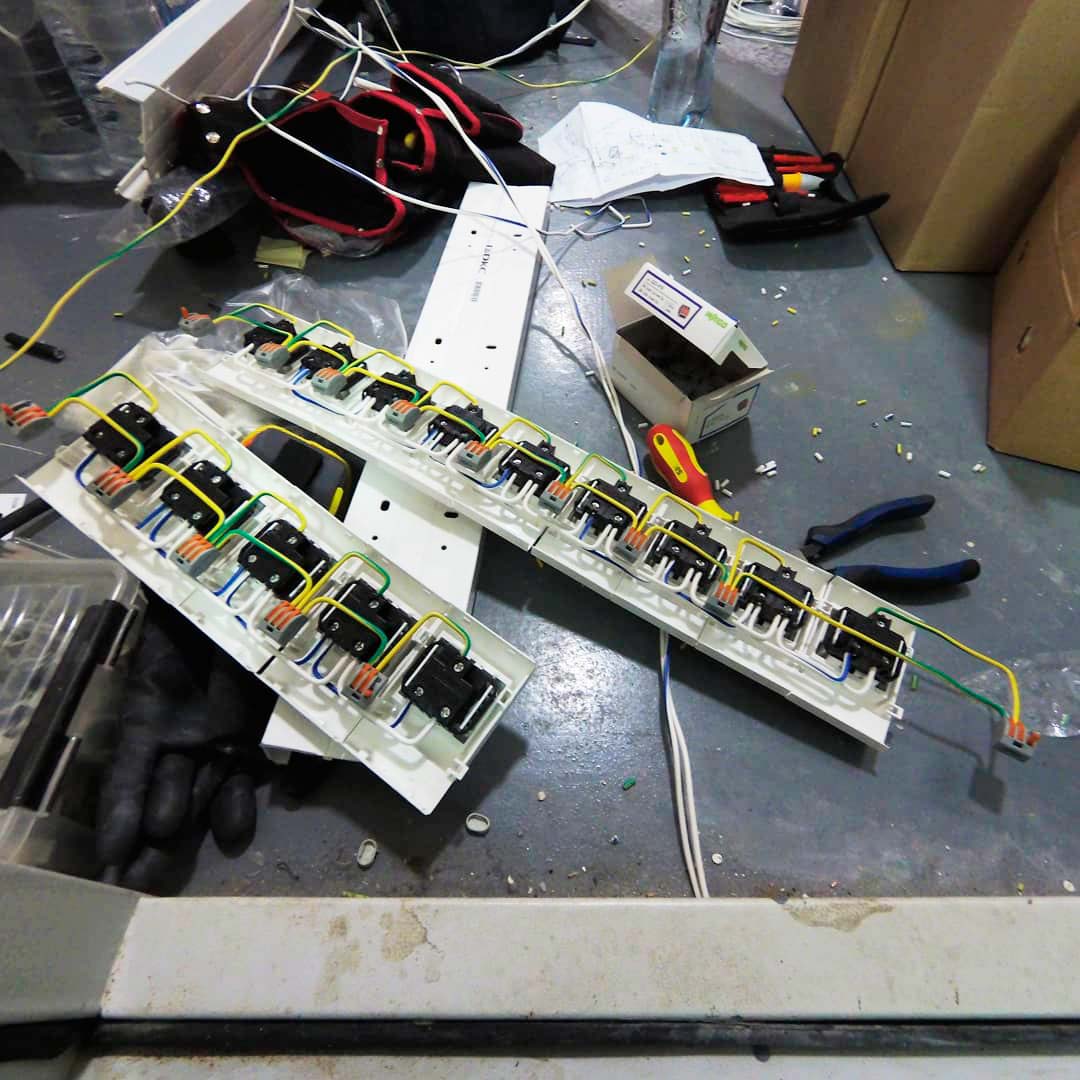

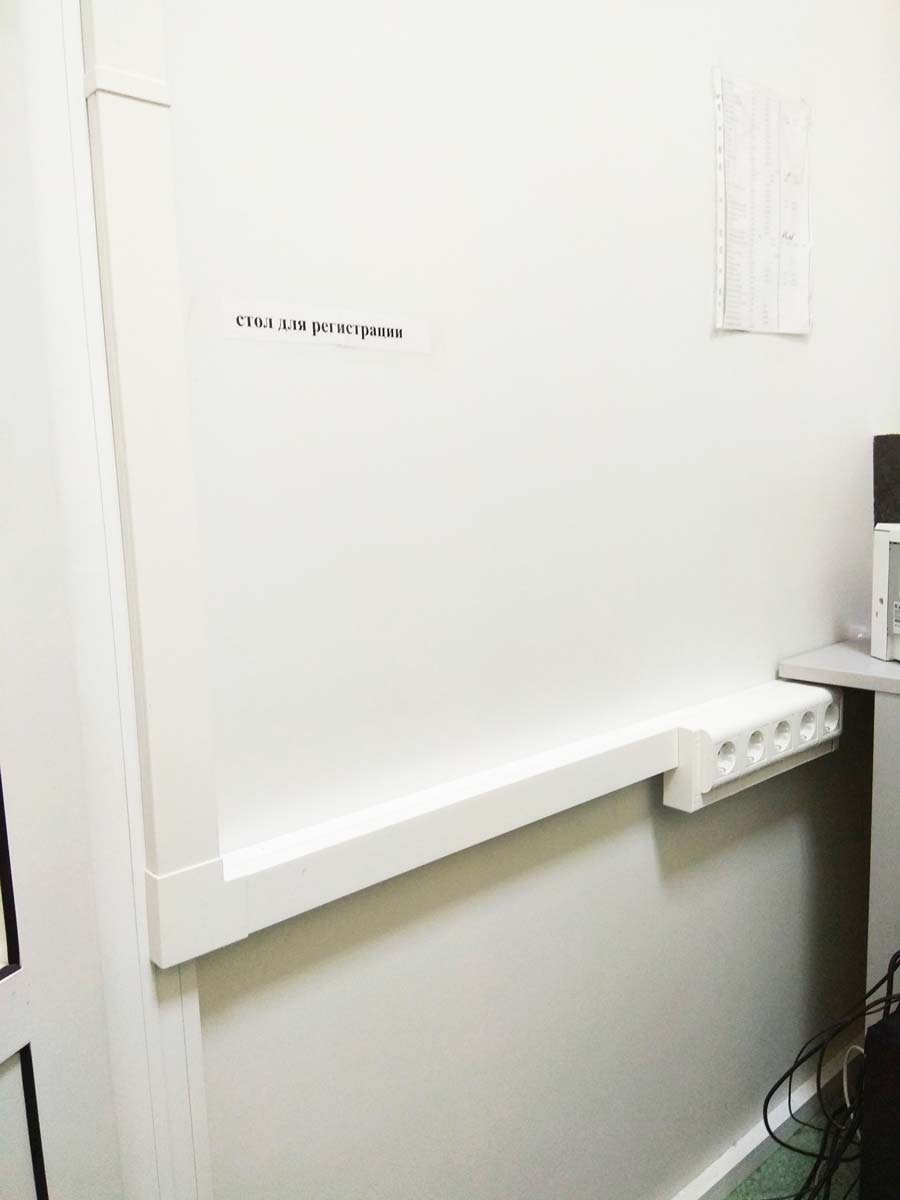

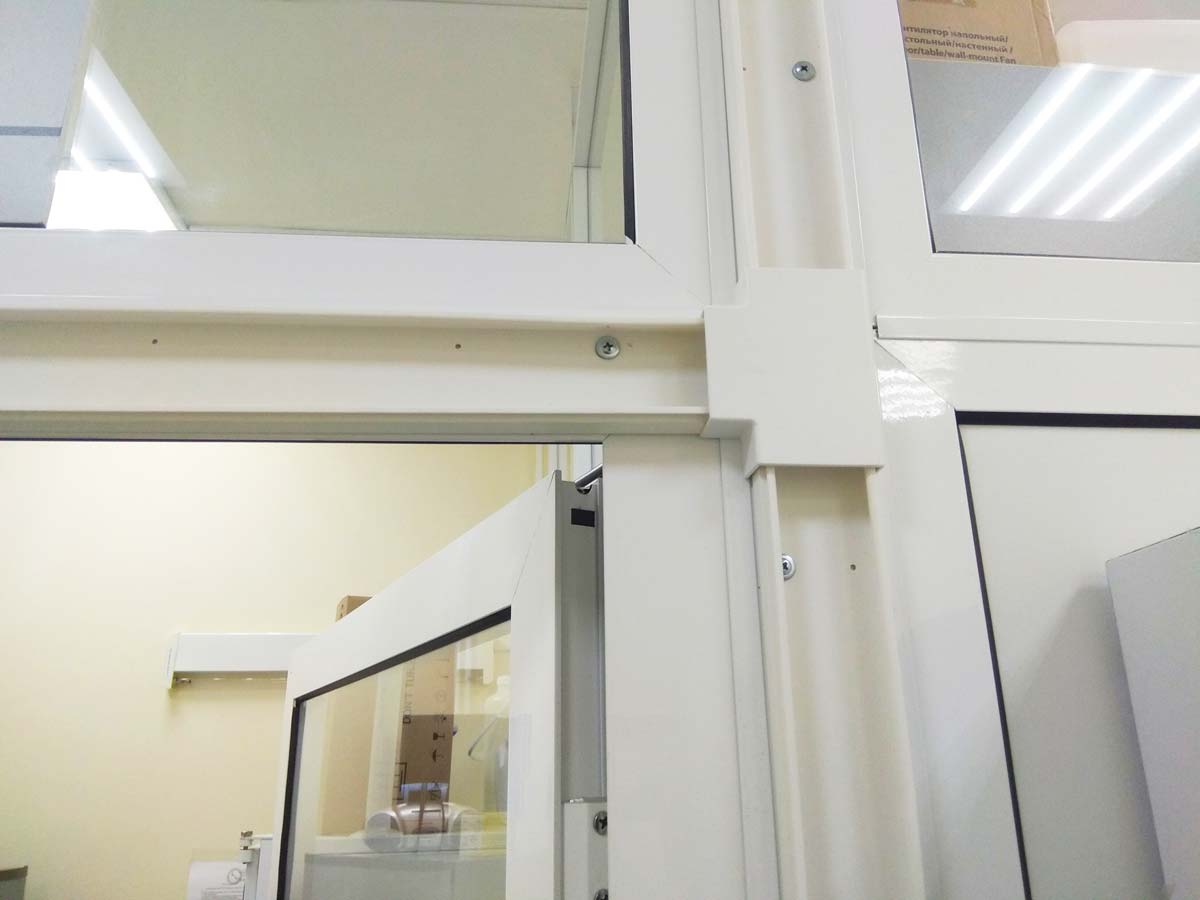

- 45 розеточных механизмов с рамками и суппортами в пластиковых кабель-каналах;

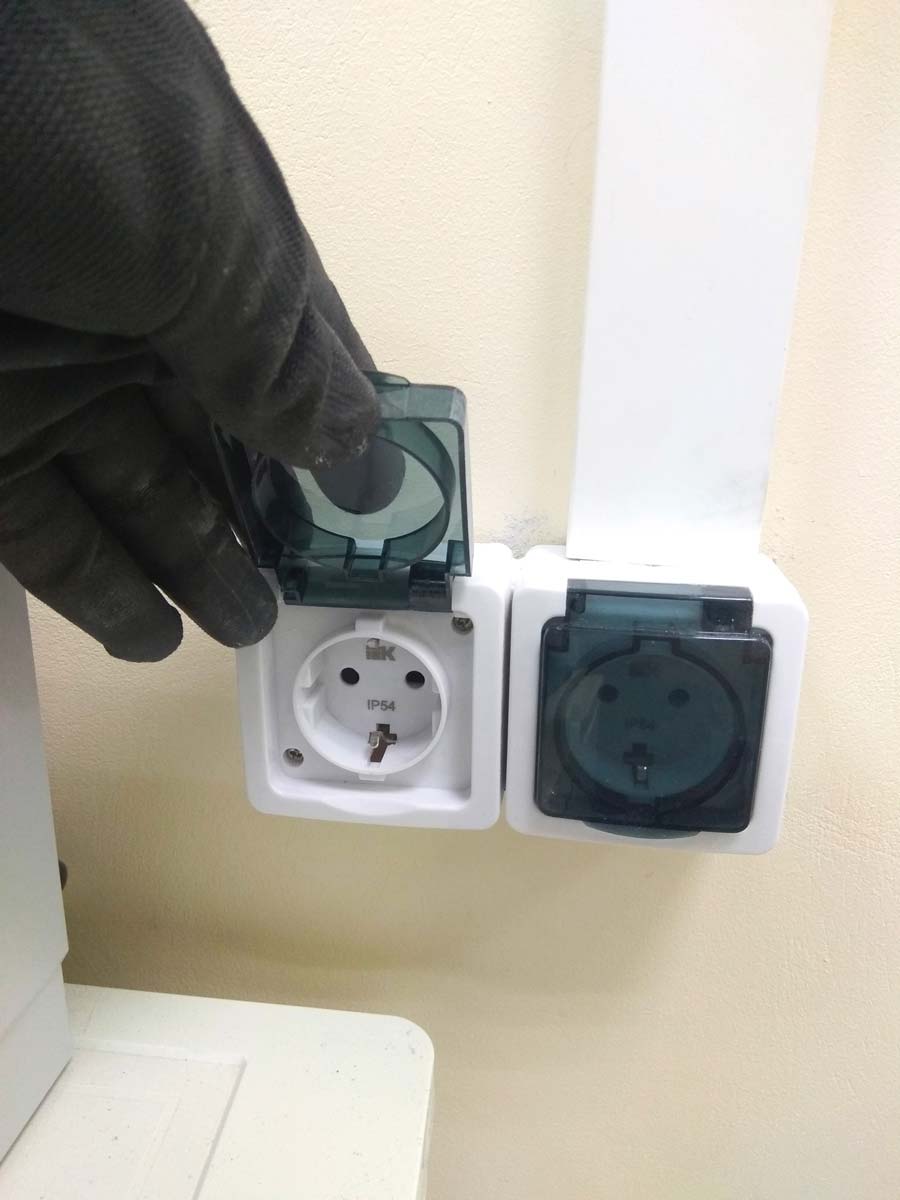

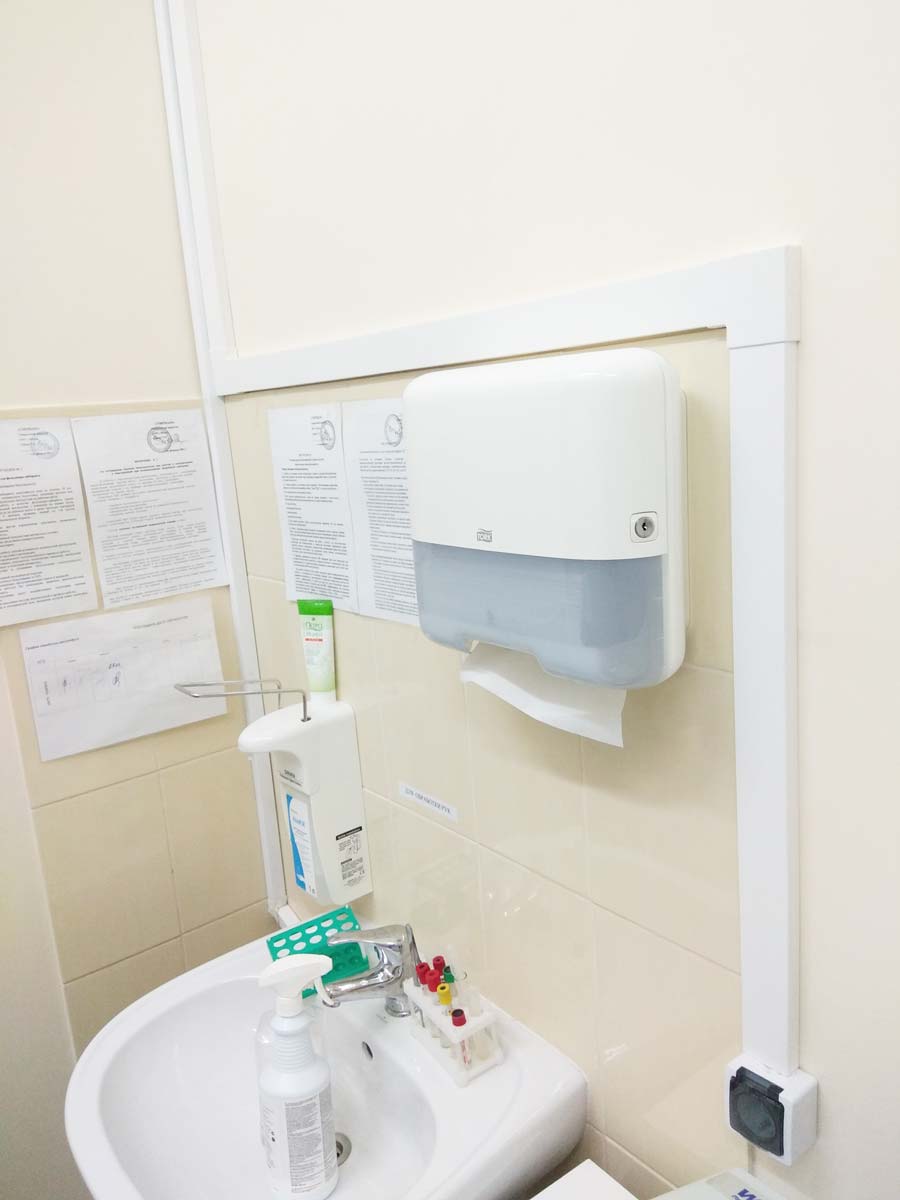

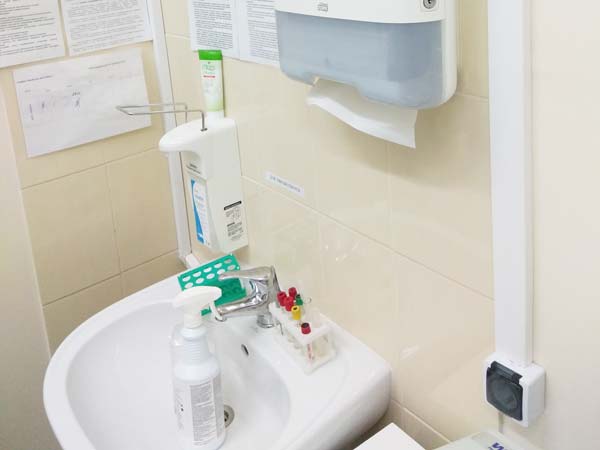

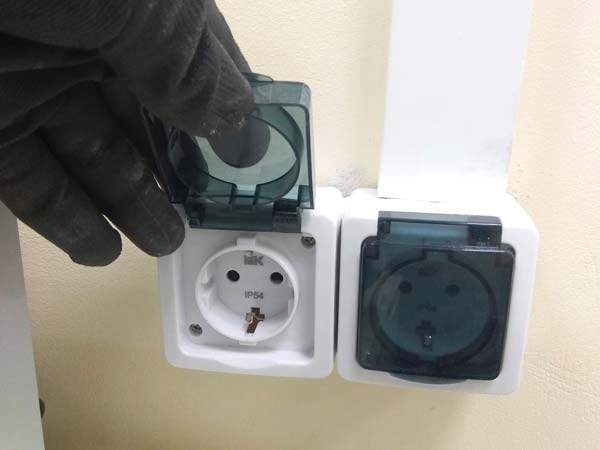

- 6 накладных розеток 220 В;
- 3 выключателя наружной установки.

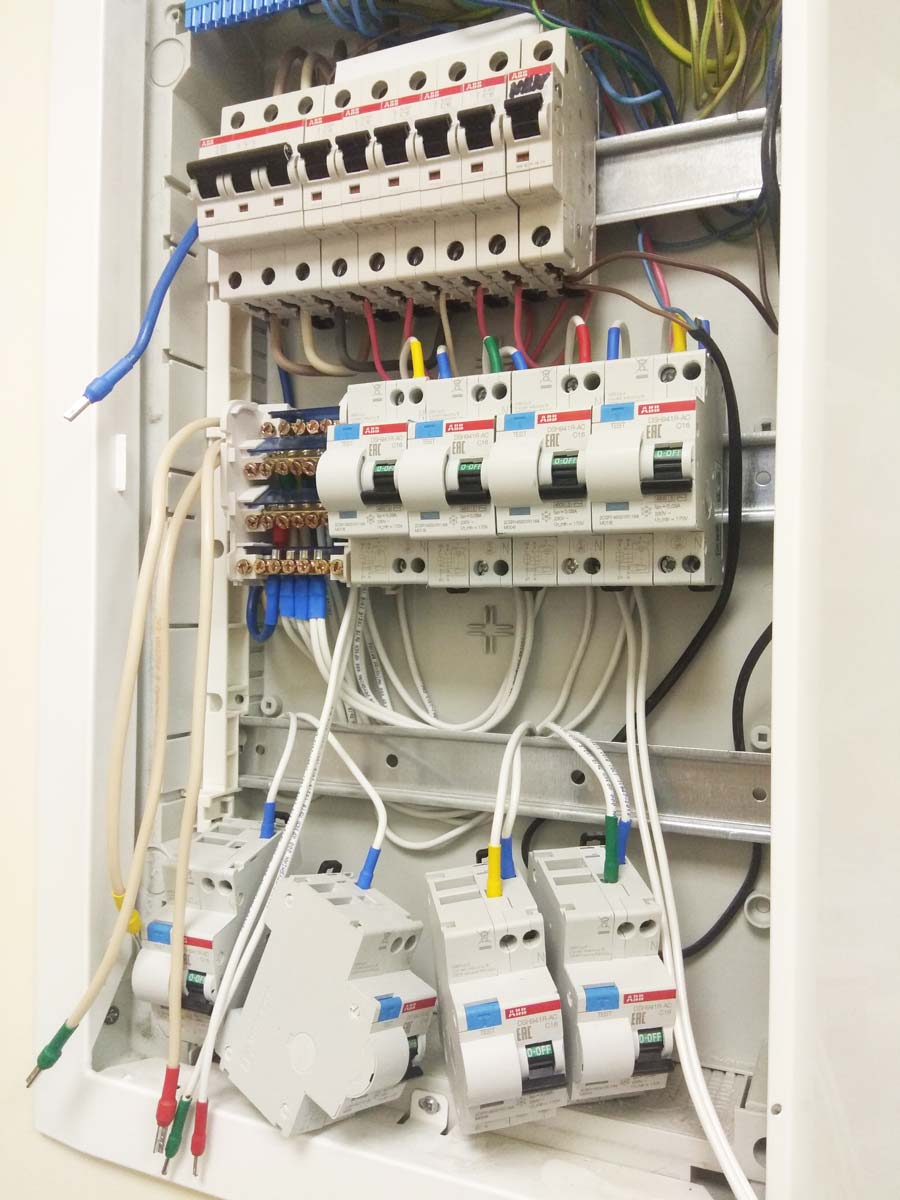

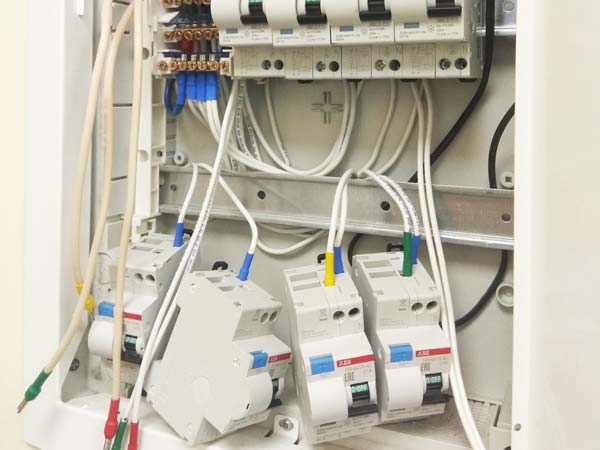

Щит и коммутация

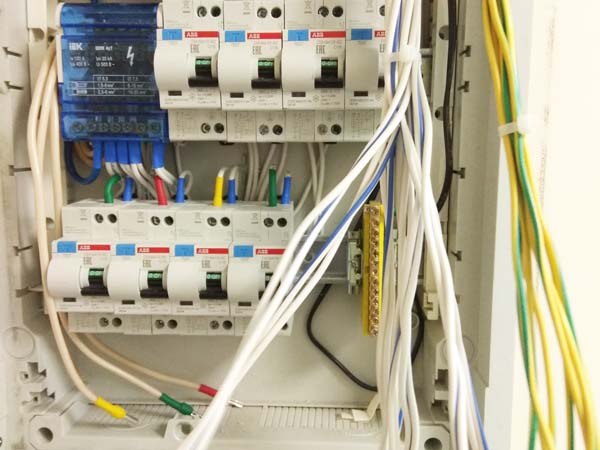

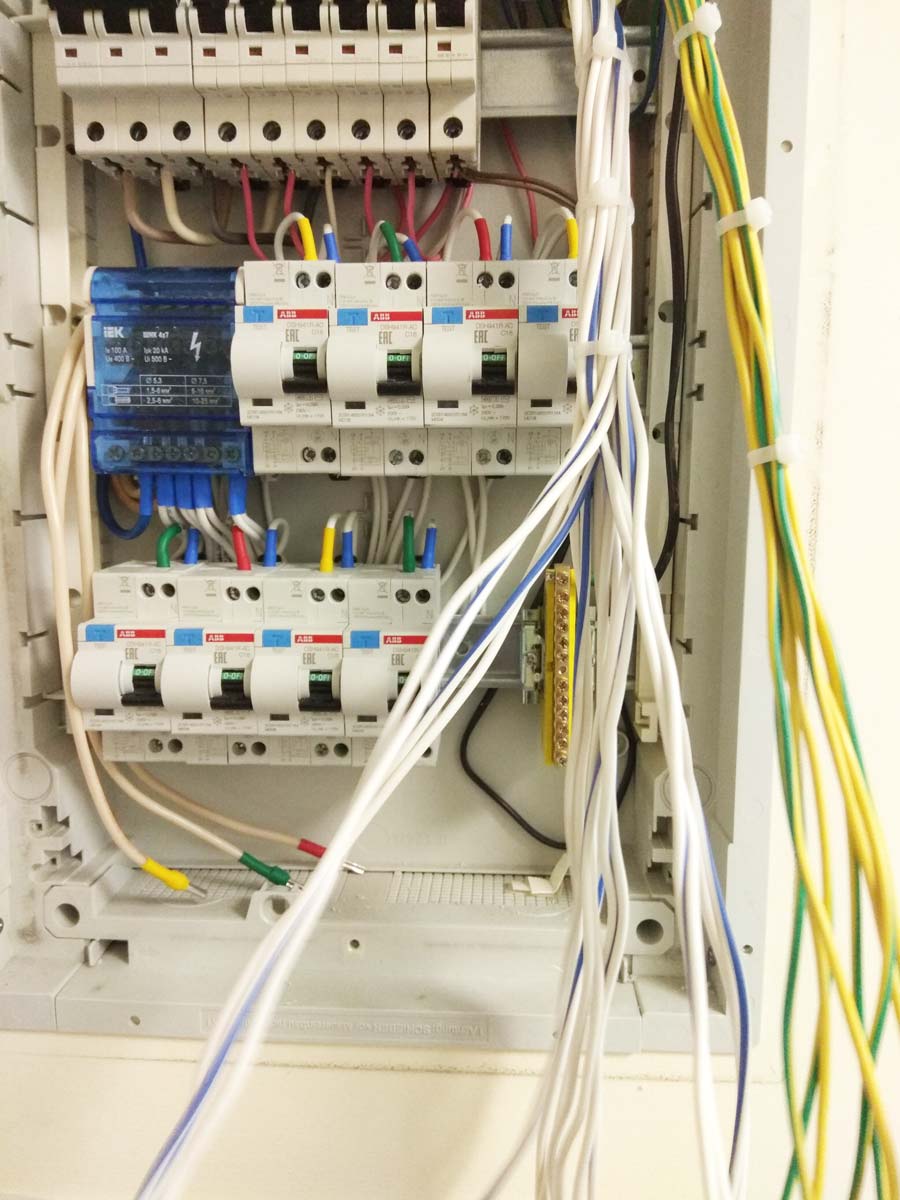

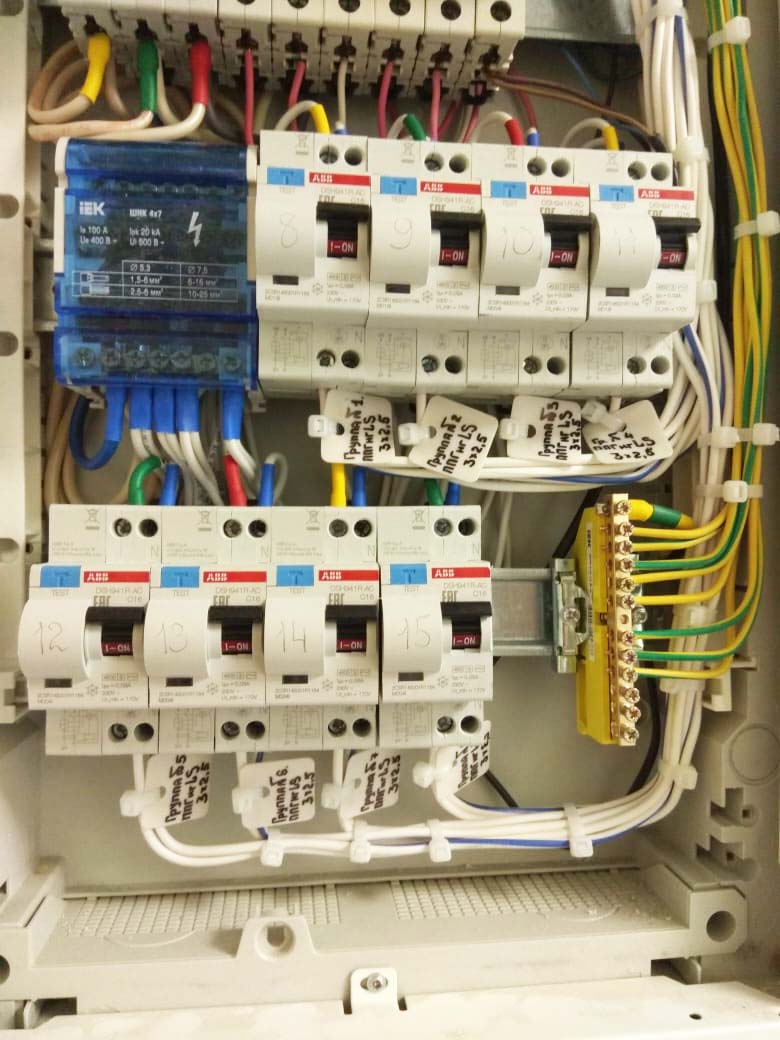

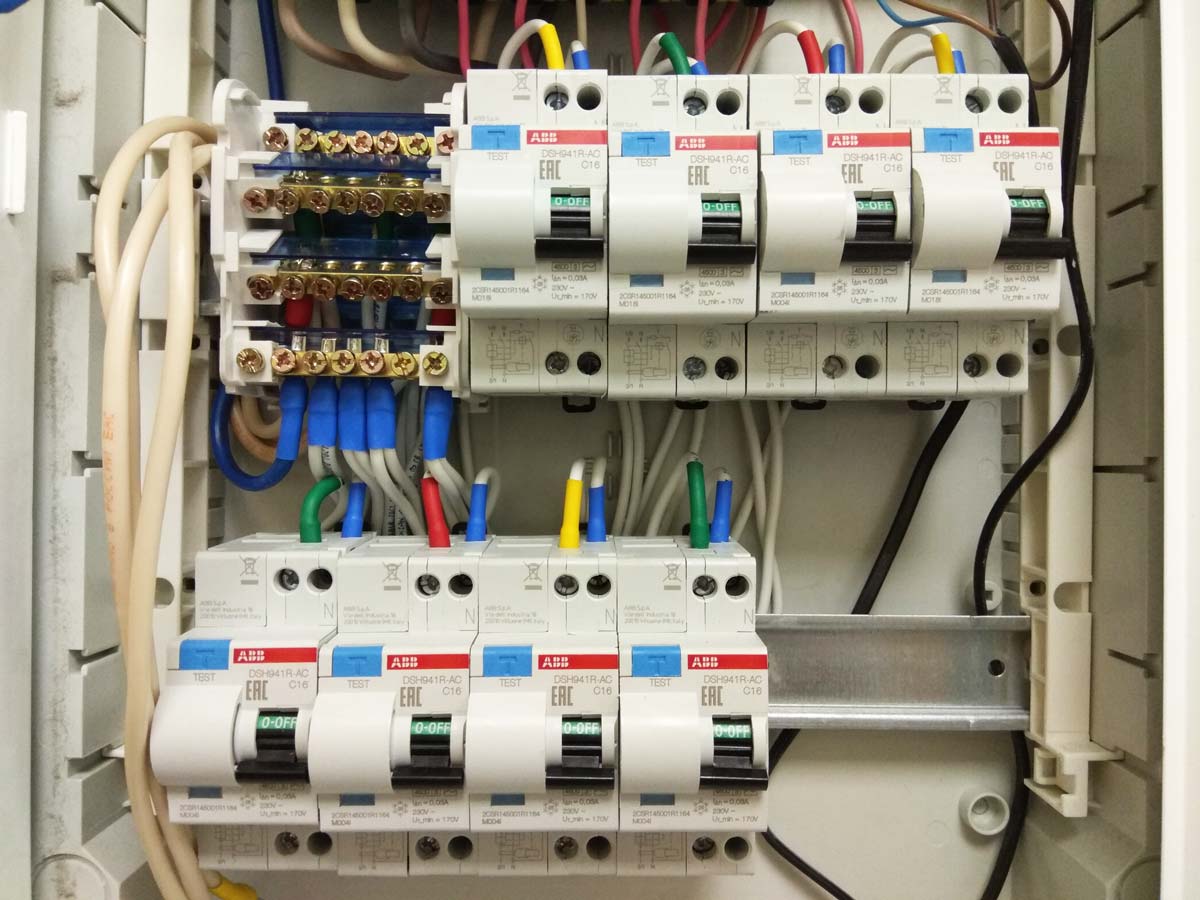

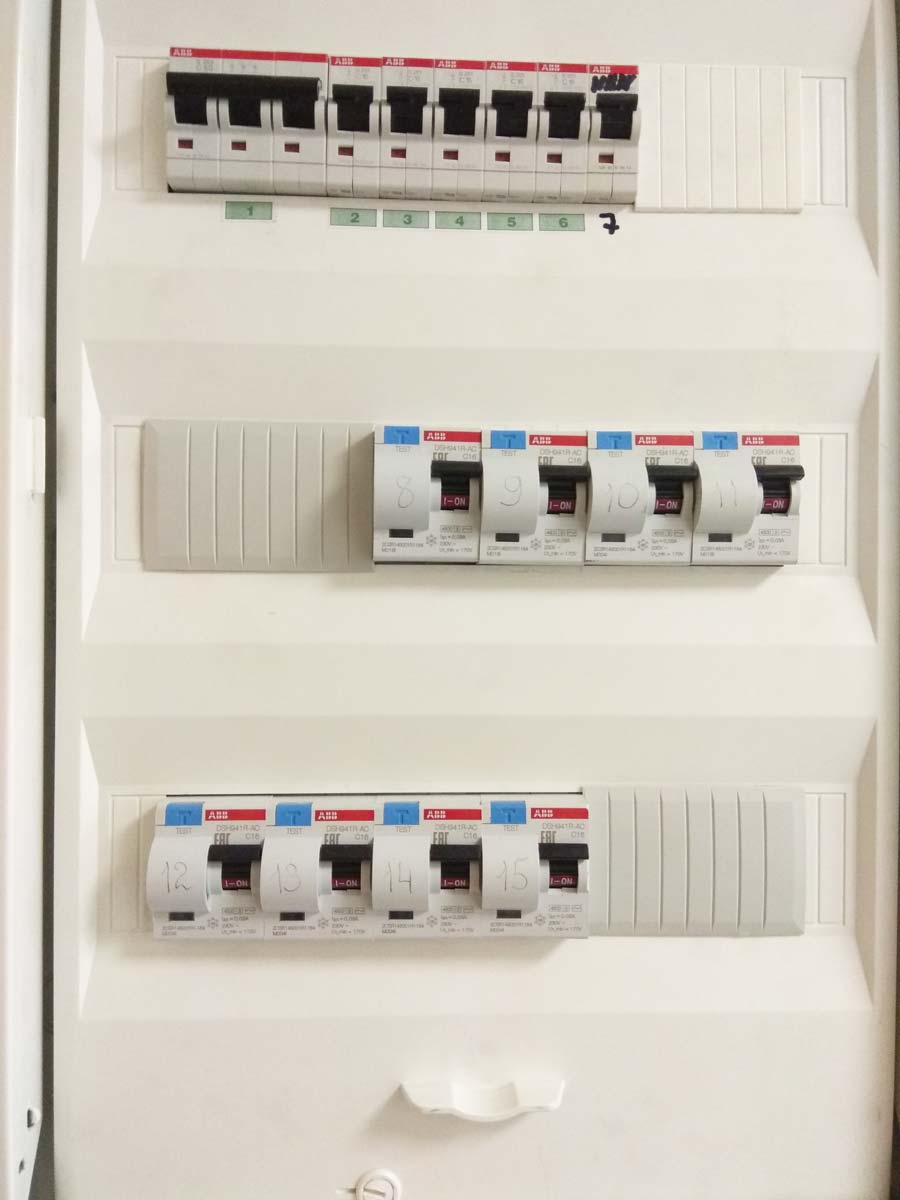

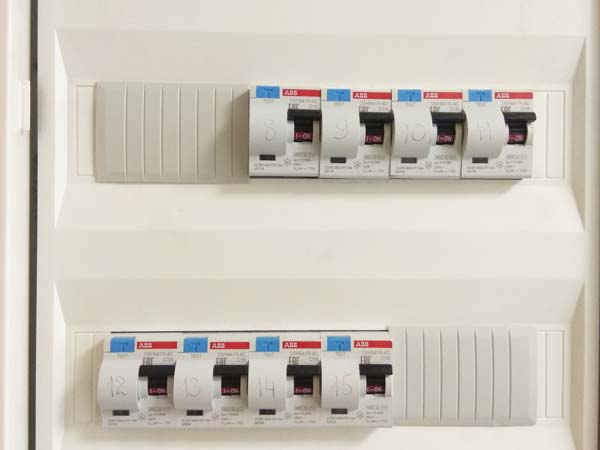

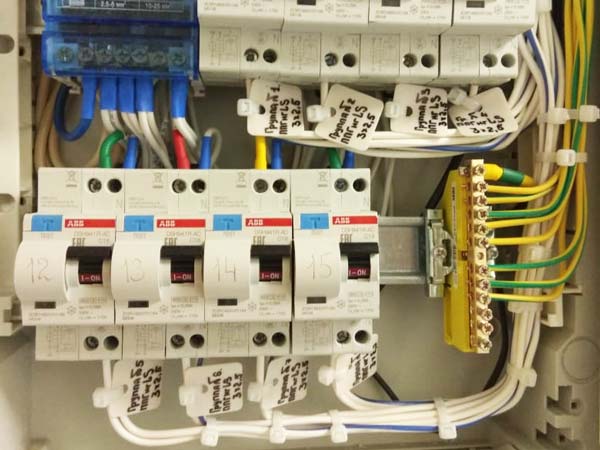

- 8 двухполюсных аппаратов дифференциальной защиты на DIN-рейке;
- 1 кросс-модуль в электрощите;

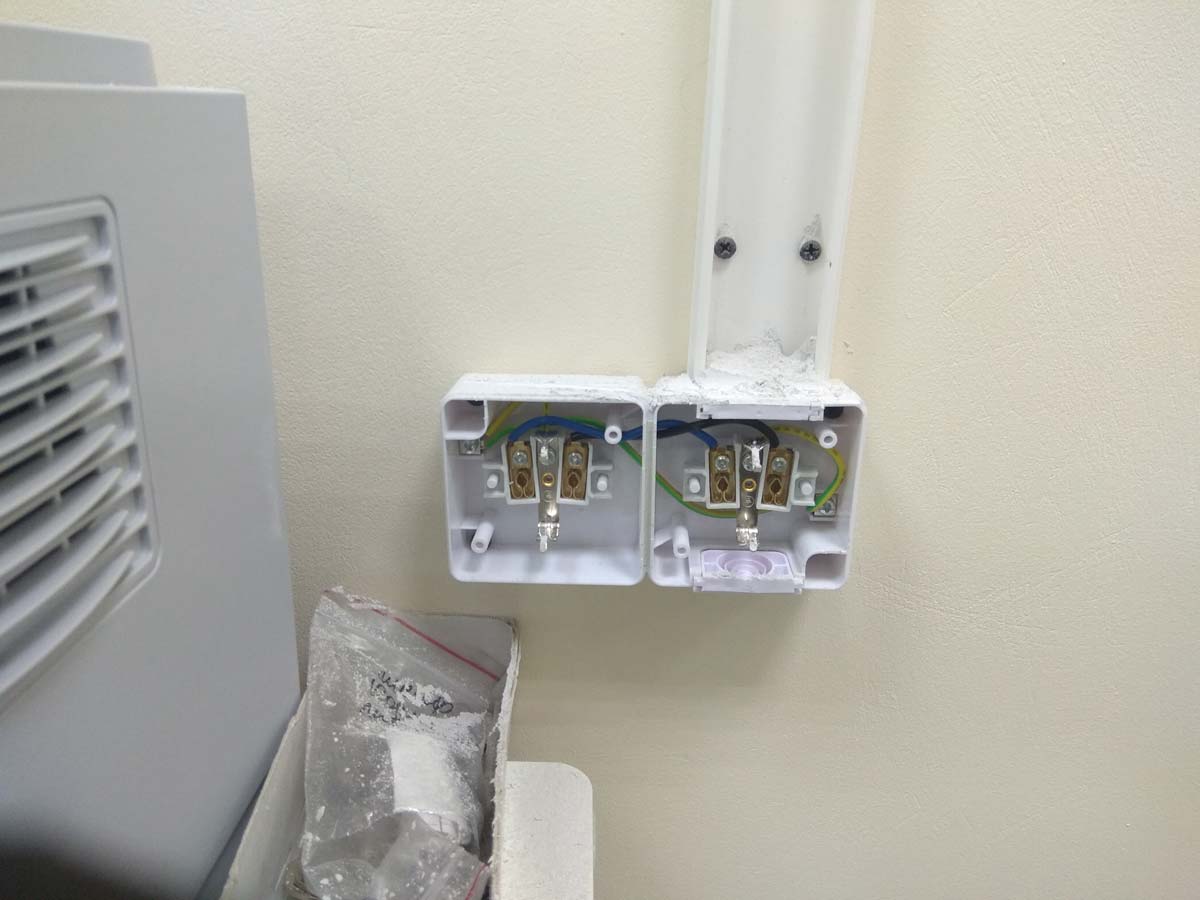

- 7 распаечных коробок с подключением проводников.

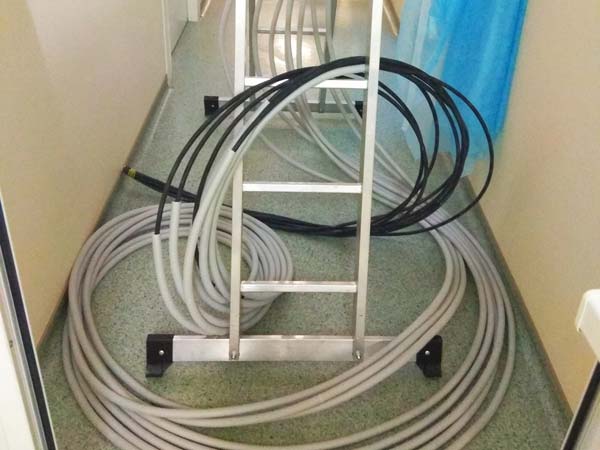

Трассы и завершение

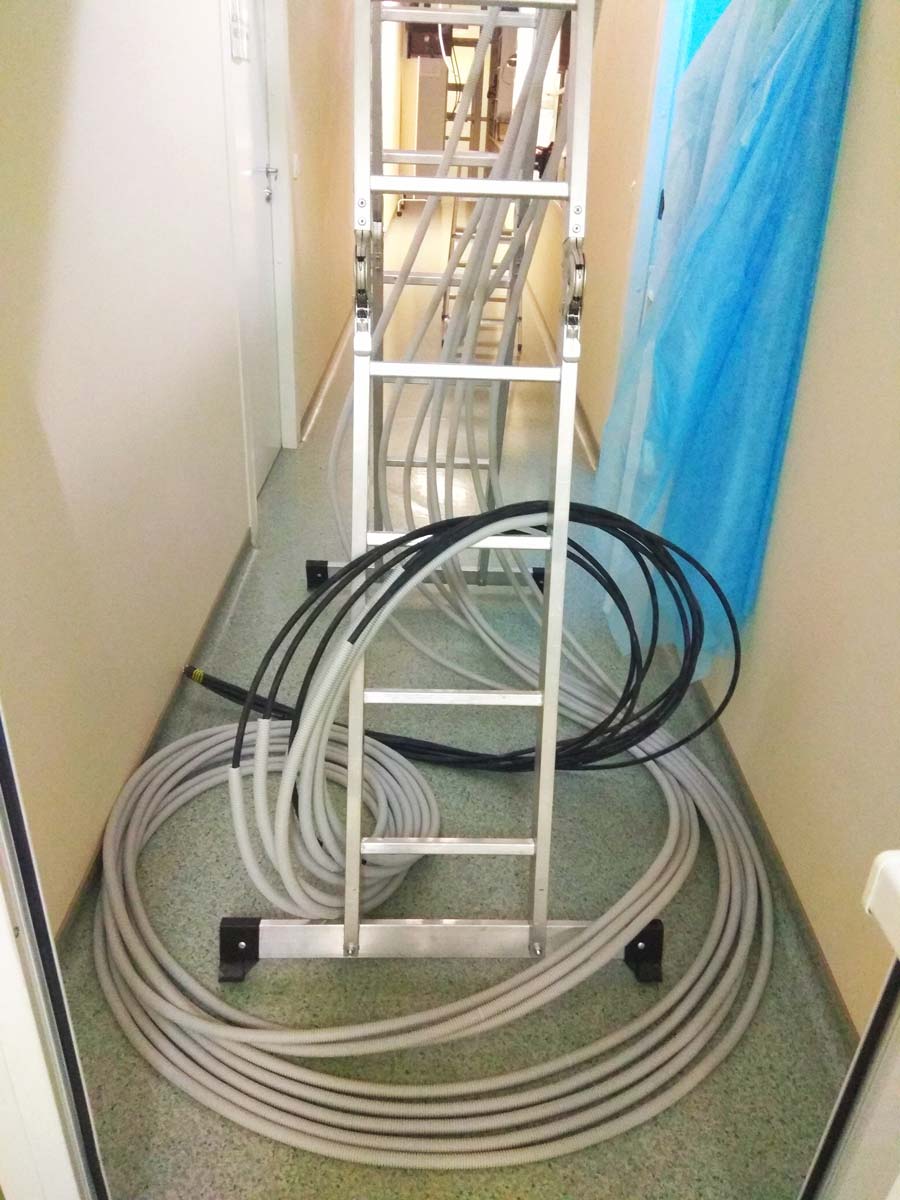

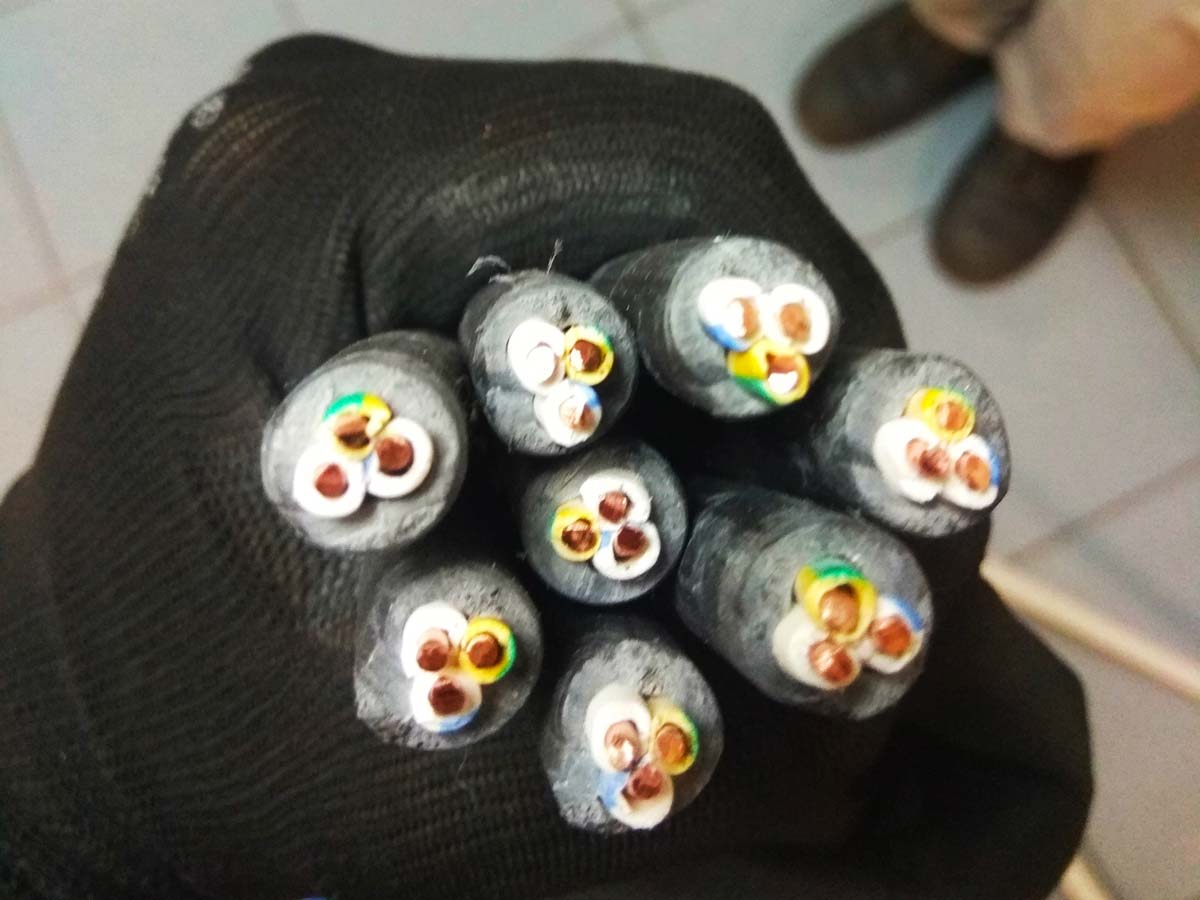

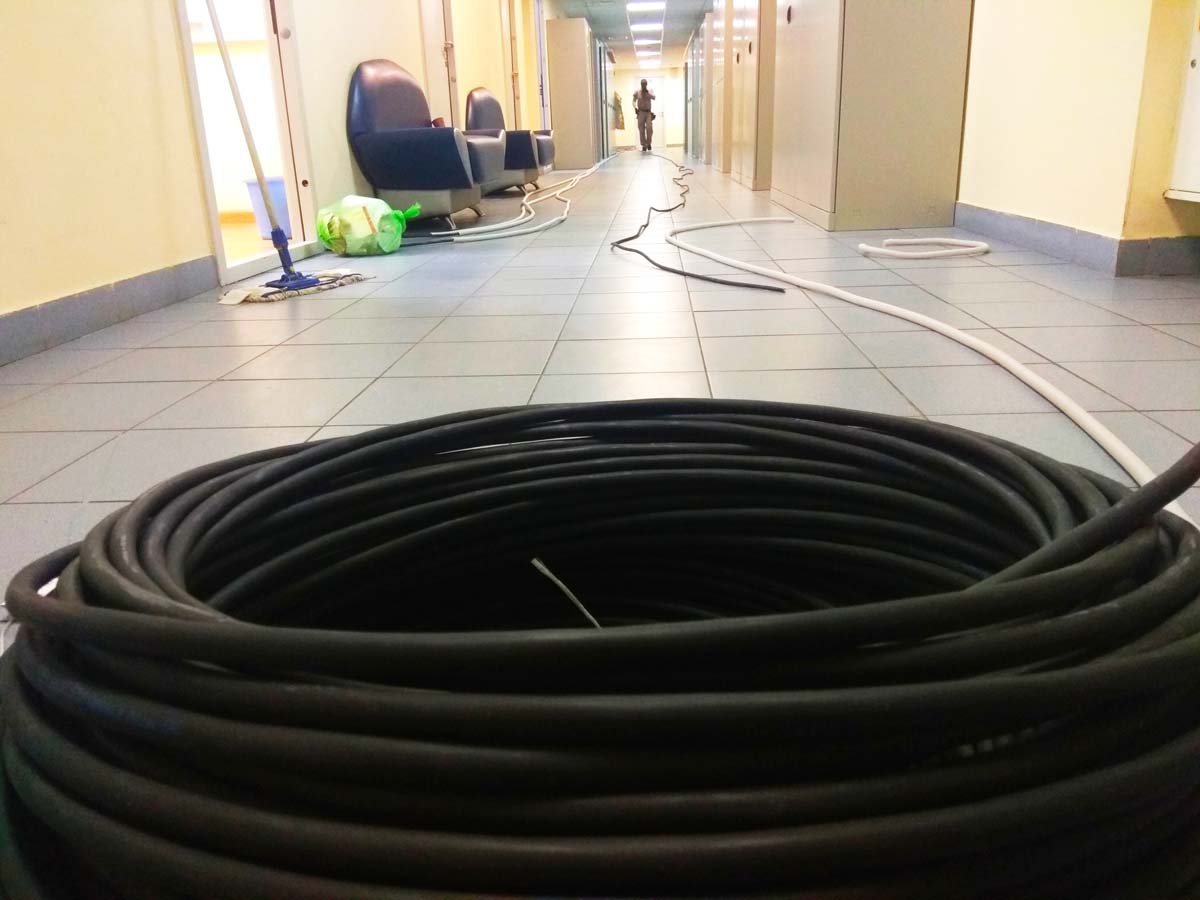

- 300 м трёхжильного кабеля сечением до 2,5 мм²;
- разборка и последующая сборка 60 плит подвесного потолка;
- приёмо-сдаточные испытания с оформлением технического отчёта.

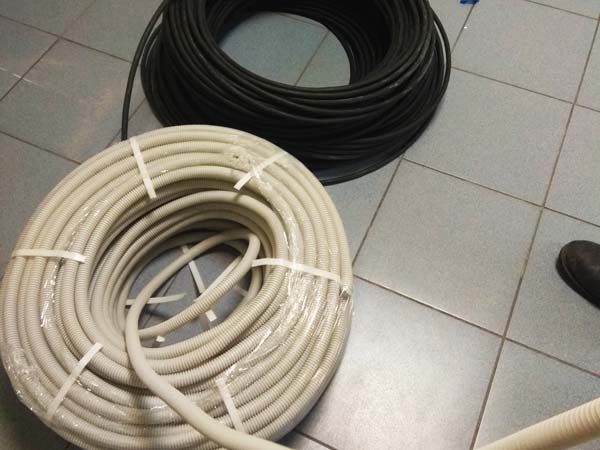

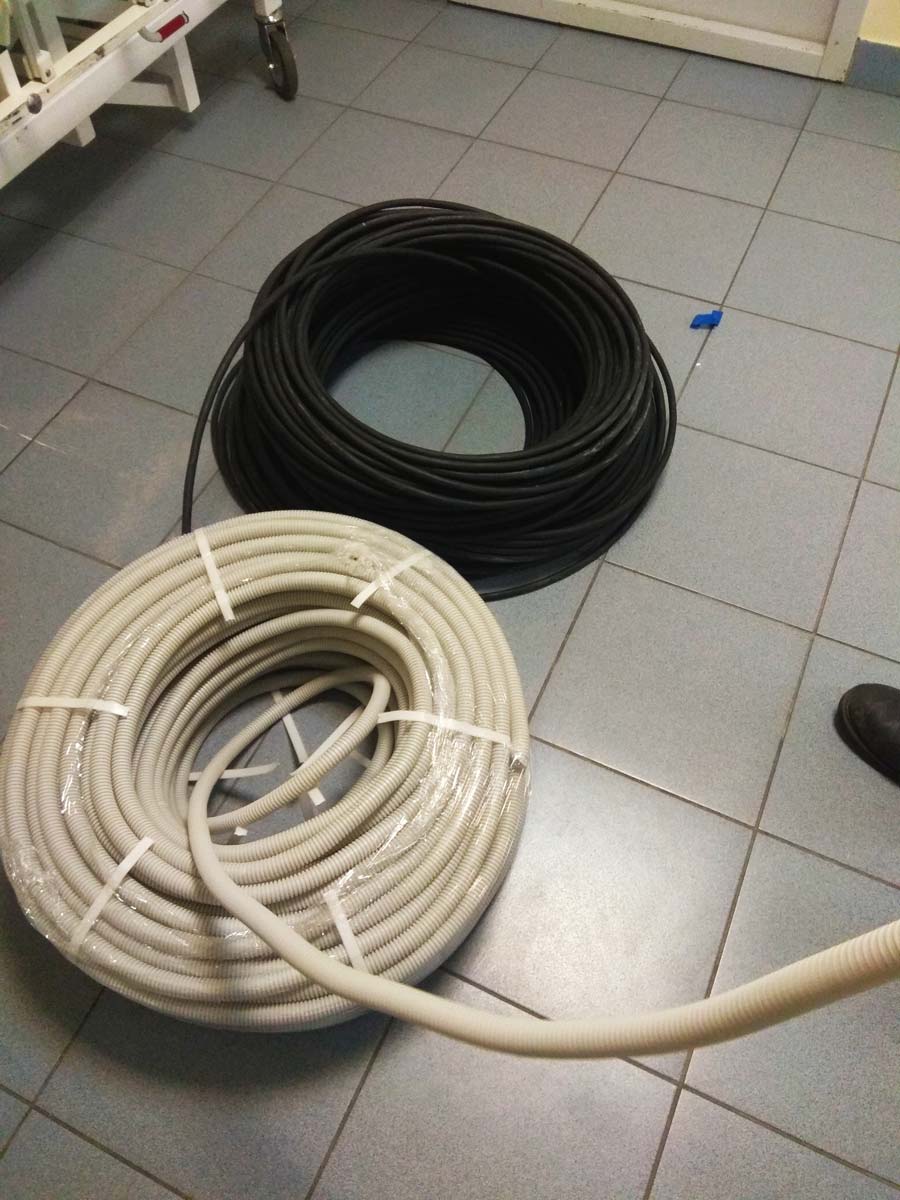

Комплектующие, применённые на объекте

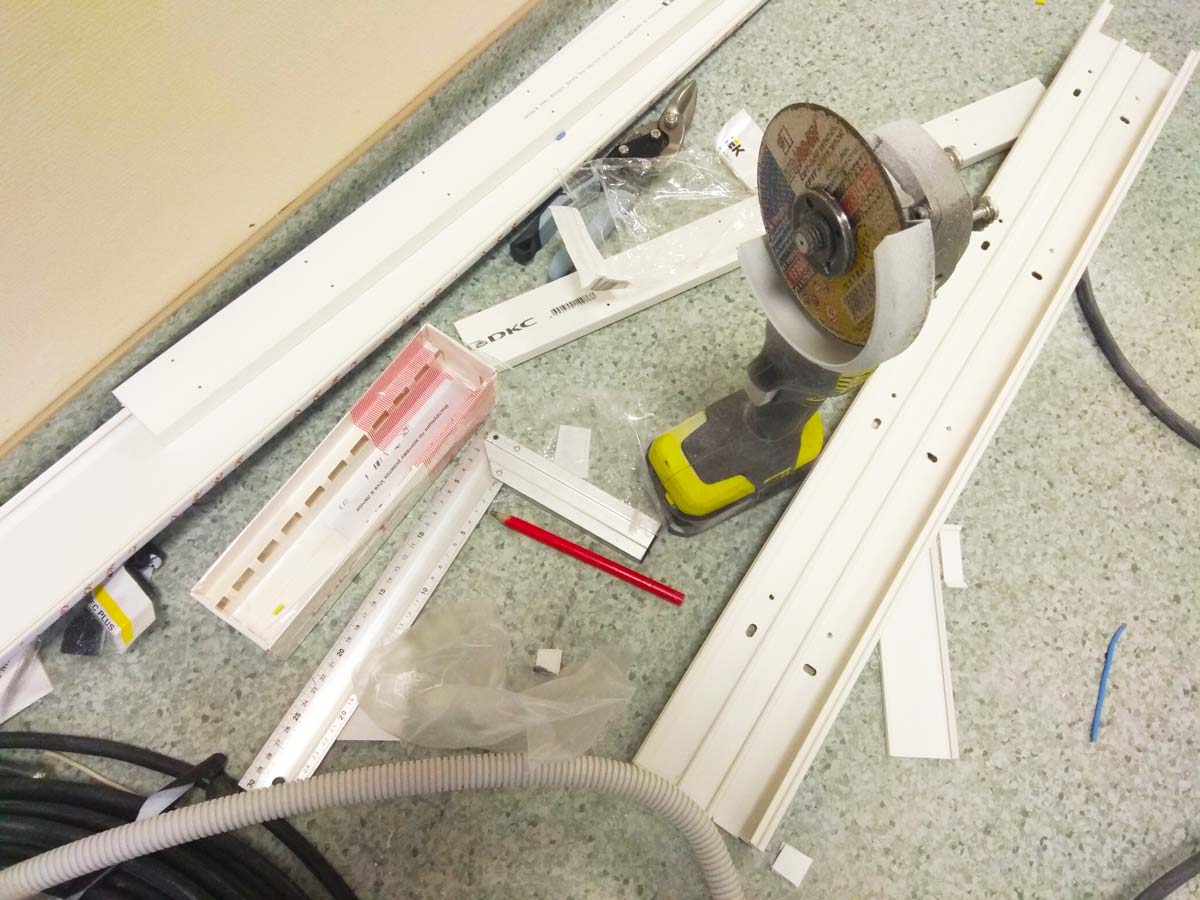

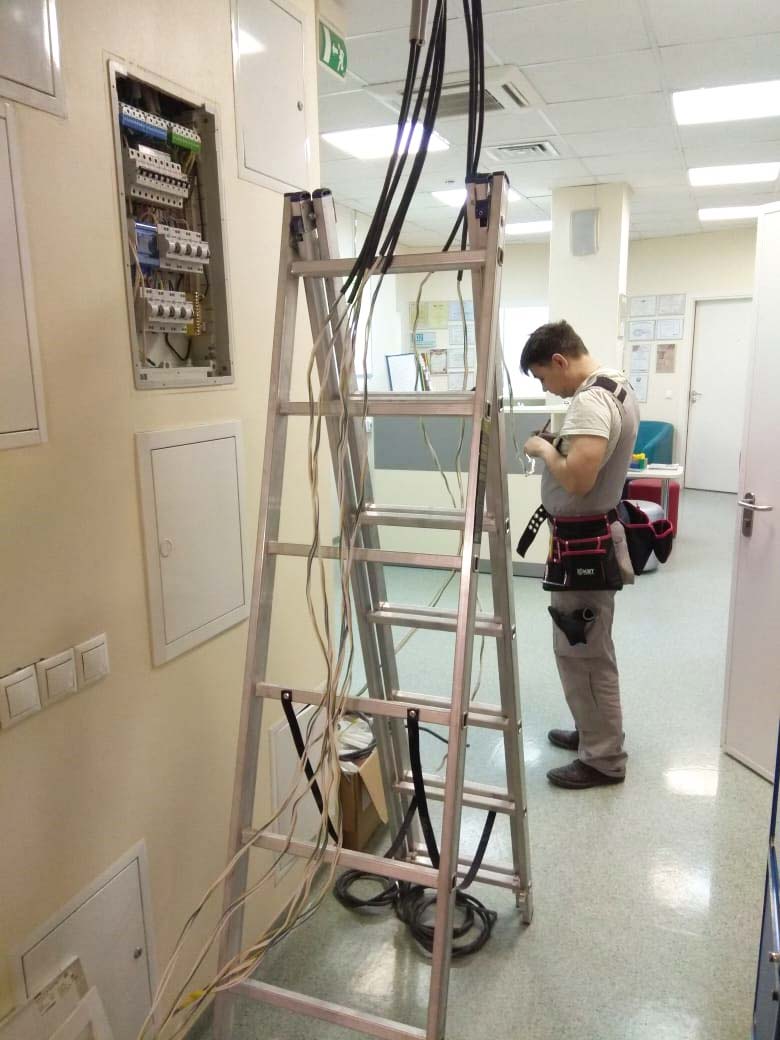

Подготовка трасс, монтаж и подключение рабочих мест
Рабочие места подключены, электроустановка проверена
В кабинетах клиники смонтированы новые розеточные точки и выключатели, проложены кабельные линии, а электрощит дополнен аппаратами защиты и кросс-модулем. После завершения монтажа проведены приёмо-сдаточные испытания с оформлением технического отчёта.
