Заземление брони оптического кабеля: назначение и выбор схемы

6 мин чтения

Зачем заземляют металлические элементы оптического кабеля, когда подключают один или оба конца и что проверяют после монтажа.

Все статьи Читать материал
Заземление брони оптического кабеля: назначение и выбор схемы
Полезная информация Материал подготовлен специалистами компании

Оптическое волокно не проводит электрический ток, но кабель может содержать стальную проволочную или ленточную броню, металлическую оболочку, экран, центральный силовой элемент либо несущий трос. Эти детали способны оказаться под наведённым или аварийным потенциалом, поэтому их соединение с системой уравнивания потенциалов проектируют отдельно от оптического тракта.

Заземление брони снижает риск опасного напряжения прикосновения и помогает управлять помехами и вторичными воздействиями молнии. Однако правило «всегда заземлять с двух сторон» неверно: схема зависит от конструкции кабеля, маршрута, объекта связи, электромагнитной обстановки и требований изготовителя.

Волокно
диэлектрик; само по себе защитного заземления не требует
Металл
броня, оболочка, трос и силовые элементы рассматриваются отдельно
Схема
задаётся проектом, а не выбирается универсально по длине линии

Что именно заземляют в оптическом кабеле

Заземляют не стеклянные волокна, а доступные проводящие части конструкции, если проект относит их к защитному или функциональному уравниванию потенциалов. Состав таких частей определяют по паспорту и разрезу конкретной марки кабеля.

Armor

Стальная броня

Ленты или проволоки защищают кабель механически, но одновременно образуют протяжённый проводящий элемент.

Screen

Экран или оболочка

Алюмополимерная лента и металлическая оболочка могут выполнять экранирующую и влагозащитную функцию.

Strength

Силовой элемент

Центральный элемент бывает диэлектрическим или металлическим — это нельзя определять только по внешнему виду кабеля.

Messenger

Несущий трос

У подвесного кабеля трос может быть частью конструкции либо отдельным элементом и требует собственной оценки.

Назначение брони и варианты её конструкции подробнее разобраны в материалах о бронированном кабеле и об области его применения.

Зачем соединять броню с системой заземления

01

Напряжение прикосновения

Связь с системой уравнивания потенциалов ограничивает разность потенциалов между металлическими элементами кабеля, корпусами и конструкциями.

02

Аварийное воздействие

При контакте с силовой цепью или повреждении рядом проложенной линии проводящая часть не должна оставаться непредсказуемо плавающей.

03

Гроза и наводки

На протяжённом металле возможны наведённые импульсы; их отвод и ограничение координируют с молниезащитой и защитой от перенапряжений объекта.

04

ЭМС

Функциональное соединение экрана может уменьшать помехи, но его эффективность определяется частотой, топологией и качеством контакта.

Общие задачи защитного заземления описаны в статье «Для чего нужно заземление». Само наличие металлической брони не означает, что она автоматически является PE-проводником или допустимым путём аварийного тока.

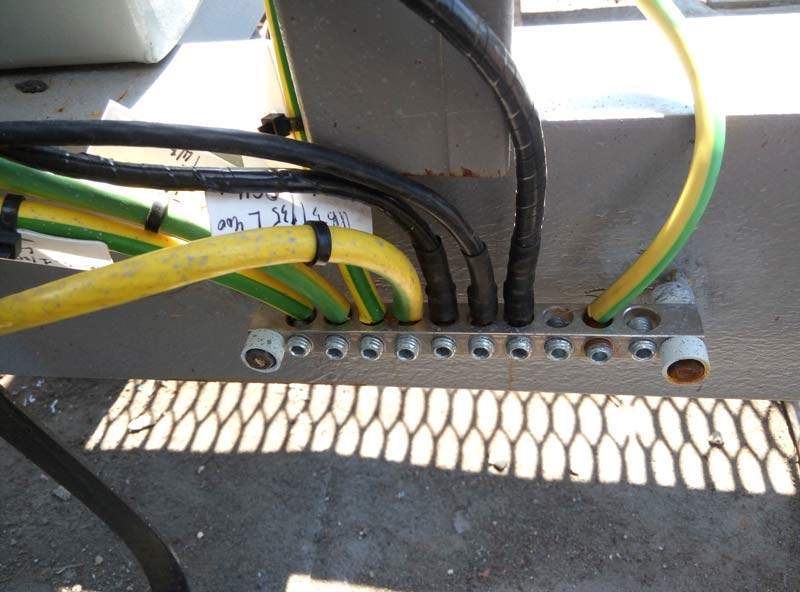

Заземление металлической брони оптического кабеля
Ввод кабеля, муфта и стойка рассматриваются как единый узел: металлические элементы идентифицируют, оконцовывают штатной арматурой и подключают по проектной схеме.

Один конец или оба: почему нет общего ответа

Один конец

Функциональное экранирование

В отдельных схемах одностороннее соединение исключает контур низкой частоты. При этом удалённый конец и доступные проводящие части не должны создавать опасность.

Оба конца

Уравнивание потенциалов

Двухстороннее или многоточечное соединение может быть нужно для ЭМС и безопасности, но способно пропускать выравнивающие токи при разности потенциалов заземляющих систем.

Решение принимают для конкретной трассы. Учитывают тип кабеля, наличие гальванически связанных металлических элементов, переход между зданиями, соседние силовые линии, молниезащиту, зоны и требования владельца сети. Универсального порога «ответвление более 200 м» для всех ОК применять нельзя.

Защитное и функциональное соединения могут иметь разные цели и точки подключения. Их нельзя смешивать с самодельным «занулением»; различия терминов разобраны в статье о заземлении и занулении.

Интерактивный помощник

Как выбрать схему присоединения металлических частей ОК

Собрать данные о конструкции и целях соединения и показать, почему «один конец» или «оба конца» нельзя выбирать по универсальному правилу.

Что вы получите

Заземляют металлические элементы, а не волокно. Одно- или двустороннее соединение выбирают по функции, системам потенциалов, наведённым и грозовым воздействиям, конструкции кабеля и проекту.

Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.

Блок не проектирует защиту от грозы, наведённых токов или опасного потенциала. Схему определяют конструкция конкретного кабеля, системы заземления концов, расчёт воздействий, проект и документация изготовителя.

Как выполняют соединение брони

  1. Определяют конструкцию

    По документации выясняют, какие элементы металлические, электрически соединены между собой и допускают оконцевание.

  2. Выбирают схему

    Проект задаёт точки защитного и функционального присоединения, разрыв непрерывности, соединение в муфтах и переходах между зданиями.

  3. Применяют штатный комплект

    Контакт с бронёй выполняют рекомендованным зажимом, пружиной постоянного давления или другим способом без повреждения оболочки и волокон.

  4. Подбирают проводник

    Материал, сечение, механическую защиту и трассу проводника рассчитывают по его функции и ожидаемому воздействию; универсальное «не менее 4 мм²» не заменяет расчёт.

  5. Маркируют и документируют

    На схеме фиксируют точку подключения и перемычки в муфтах. Требования к идентификации рассмотрены в статье о маркировке кабельных линий.

Последовательное подключение нескольких доступных частей одной перемычкой может оставить остальные без защиты при её снятии. Почему такое соединение опасно, объяснено в материале о запрете заземления шлейфом.

Что проверяют после монтажа

  • Соответствие проектуТочки подключения, разрывы, муфты и вводы совпадают с исполнительной схемой.
  • Контакт и непрерывностьНет окраски, коррозии и слабого прижима в контактной зоне; требуемая металлосвязь подтверждена измерением.
  • Отсутствие поврежденийОконцевание не пережимает модули, не нарушает радиус изгиба, герметизацию и защитную оболочку.
  • Разность потенциаловПри соединении удалённых объектов оценивают возможные рабочие и аварийные токи, а не замыкают системы вслепую.
  • ДокументыФиксируют приборы, точки измерений, результаты, замечания и фактическую схему соединений.

Проверка металлических частей кабеля входит в общую оценку заземляющего устройства и уравнивания потенциалов. Порядок проверки электрооборудования подробнее раскрыт в материале о заземлении оборудования.

Типичные ошибки

Ошибка 1

Считать весь ОК диэлектрическим

Стекловолокно не проводит ток, но броня, трос и силовой элемент могут быть металлическими.

Ошибка 2

Копировать чужую схему

Один или два конца выбирают не по привычке, а по проекту, объекту и электромагнитной обстановке.

Ошибка 3

Паять без допуска изготовителя

Нагрев и агрессивный флюс могут повредить оболочку; применяют совместимую арматуру и технологию.

Ошибка 4

Оценивать ЭМС только омметром

Низкое сопротивление постоянному току не гарантирует эффективного высокочастотного экранирования.

Электромагнитное поле и его реальные риски рассмотрены отдельно в статье об электромагнитном излучении. Для ВОЛС важны не общие страхи, а измеримая обстановка и согласованная система ЭМС.
