Байпас в электрике: виды, схема и безопасное применение

6 мин чтения

Что такое электрический байпас, чем отличаются статический, сервисный и рабочий обход и почему его схему нельзя собирать без блокировок и расчёта.

Все статьи Читать материал
Байпас в электрике: виды, схема и безопасное применение
Полезная информация Материал подготовлен специалистами компании

Байпас — это предусмотренный схемой обходной путь, по которому нагрузка получает питание в обход отдельного узла: ИБП, стабилизатора, преобразователя частоты или полупроводникового пускателя. Само наличие байпаса не делает питание резервированным и не гарантирует бесперебойность.

При переходе на обход нагрузка может лишиться стабилизации, фильтрации, регулирования скорости или части защитных функций. Поэтому режим байпаса выбирают по назначению оборудования, параметрам сети, допустимости перерыва и логике блокировок.

Назначение
обойти обслуживаемый или электронный узел без изменения всей схемы
Исполнение
рабочее, статическое, автоматическое или сервисное — функции различаются
Безопасность
защита, нейтраль, заземление и блокировки проверяются для каждого режима

Как работает электрический байпас

В нормальном режиме ток проходит через функциональный блок. При переводе на байпас коммутационный аппарат соединяет вход и выход по обходной ветви. Источник при этом может остаться тем же: например, сервисный обход ИБП часто подаёт на нагрузку ту же сеть, но минует силовую электронику.

01

Нормальный путь

Нагрузка получает функции основного устройства: преобразование, стабилизацию, плавный пуск или регулирование.

02

Обходной путь

Питание поступает по отдельной ветви, параметры которой определяются источником и установленной аппаратурой.

03

Блокировка

Не допускает опасного параллельного включения несовместимых путей и ошибочной последовательности операций.

Байпас и резерв — не одно и то же. Резервное питание предполагает альтернативный источник или независимую цепь, а байпас может лишь обойти один аппарат при сохранении того же источника.

Видеоразбор

Как работает байпас у ИБП и стабилизатора

Наглядно показываем два пути питания: штатный — через ИБП или стабилизатор, и сервисный — в обход оборудования.

Штатный путь, сервисный обход и условия безопасного вывода ИБП или стабилизатора в обслуживание.

Рабочий, статический и сервисный байпас

Автоматический

Переключает логика устройства

Статический ключ или управляемая коммутация переводят нагрузку при заданных условиях. Допустимость перехода зависит от синхронизации, напряжения, частоты и типа нагрузки.

Ручной

Переключает оператор

Переключатель или система аппаратов применяется по инструкции и схеме. Положение должно быть однозначно обозначено.

Сервисный

Изолирует обслуживаемый узел

Maintenance bypass позволяет вывести оборудование в ремонт, но безопасная изоляция подтверждается схемой, коммутационными положениями и проверкой отсутствия напряжения.

Переключение бывает с разрывом питания или без заметного для конкретной нагрузки перерыва. Формулировку «безразрывный» нельзя применять без данных изготовителя, класса ИБП и фактической проверки.

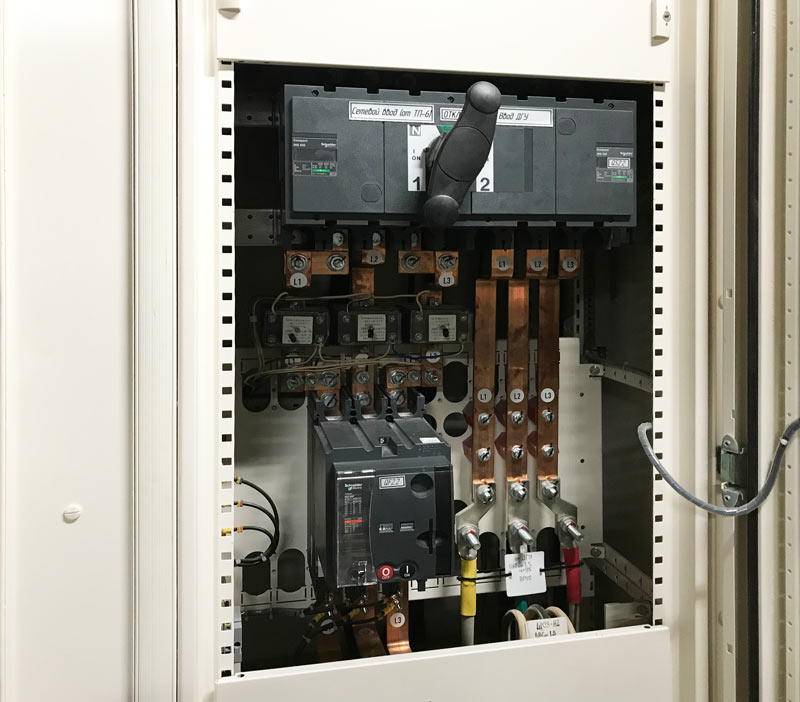

Байпас в электрической схеме питания оборудования
Обходная ветвь должна быть рассчитана на ток нагрузки и ток короткого замыкания, а её аппараты — согласованы с защитой всей установки.

Где применяют байпас

UPS

Источники бесперебойного питания

Статический обход поддерживает питание при предусмотренных перегрузках или неисправностях, а сервисный выводит силовой модуль в обслуживание.

VFD

Частотный привод

Прямое питание двигателя допустимо только когда механизм выдерживает полное напряжение, нерегулируемую скорость, пусковой ток и заданное направление.

Soft start

Устройство плавного пуска

Байпас-контактор после разгона снижает потери на тиристорах. Состав защит при обходе определяется схемой и документацией изделия.

AVR

Стабилизатор и преобразователь

Обход исключает регулирование. Напряжение сети и мощность ветви должны оставаться допустимыми для кабеля, аппаратов и нагрузки.

Для двигателя особенно важны пусковой ток и характеристики конкретного типа электродвигателя. Аварийный перевод частотного привода напрямую на сеть не является универсально безопасным решением.

Что учитывают в схеме обхода

  • Последовательность переключенияBreak-before-make создаёт паузу, make-before-break допускает кратковременное параллельное соединение только при предусмотренной синхронизации и аппаратуре.
  • Коммутация нейтралиКоличество полюсов и обращение с N выбирают по системе заземления, источникам и требованиям изготовителя — единой схемы для всех объектов нет.
  • Защита обходной ветвиПроверяют перегрузку, короткое замыкание, отключающую способность, селективность и условия автоматического отключения.
  • Исключение обратной подачиБлокировки не должны позволять подать напряжение на отключённый аппарат или соединить несинхронные источники.
  • Управление и индикацияПоложения «норма», «байпас», «ремонт» и недопустимые операции обозначают на панели и в эксплуатационной инструкции.

Если байпас входит в щит, его исполнение рассматривают как часть комплектного устройства. Монтажную схему полезно согласовать на этапе шеф-монтажа, а силовую часть — при сборке щита управления.

Интерактивный помощник

Сценарий перевода нагрузки на байпас

Проиграть нормальный путь, переход на обход, изоляцию обслуживаемого узла и возврат, показывая блокировки и неподтверждённые опасные переходы.

Что вы получите

Безопасный байпас должен сохранять защиту, исключать недопустимый параллельный режим источников и позволять изолировать обслуживаемый узел. Последовательность переключений берут только из проекта и инструкции.

Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.

Симулятор не является оперативной инструкцией и не разрешает ручные переключения. Реальная последовательность, синхронизация, блокировки, коммутация нейтрали, защита и обслуживание задаются проектом и изготовителем.

Как выбрать решение

  1. Определить цель

    Нужны непрерывность технологического процесса, обслуживание без длительного отключения или рабочий обход электронных ключей.

  2. Описать все режимы

    Норма, перегрузка, неисправность, ремонт, запуск и возврат в штатную схему рассматриваются отдельно.

  3. Рассчитать электрические параметры

    Ток, перегрузочная способность, короткое замыкание, падение напряжения, нейтраль и защитные проводники.

  4. Проверить совместимость

    Нагрузка должна допускать форму и качество напряжения, перерыв, прямой пуск или потерю регулирования.

  5. Задать блокировки

    Механические, электрические и программные запреты подтверждают испытанием, включая отказ отдельных сигналов.

Проверка перед вводом в эксплуатацию

Схема

Соответствие проекту

Источники, аппараты, нейтраль, PE, маркировка и положение сервисных разъединителей.

Измерения

Цепи и защита

Непрерывность защитных проводников, сопротивление изоляции и параметры автоматического отключения.

Алгоритм

Все переходы

Норма → обход → норма, аварийные запреты, индикация, сигнализация и реакция нагрузки.

Испытания проводят по программе, учитывающей документацию изготовителя и допустимый риск для процесса. Для схем с несколькими вводами выполняют наладку АВР.
