Объект № 17: сборка электрощита для переноса розеточных линий
Существующий щит был заполнен на 95%, поэтому для переноса части линий бытовых и компьютерных розеток 220 В собрали отдельный электрощит с распределением через кросс-модуль.
О проекте
Существующий электрощит был заполнен на 95%, поэтому места для установки двухмодульных дифференциальных автоматов не оставалось. Для переноса части линий бытовых и компьютерных розеток 220 В собрали отдельный щит; по принятому решению его предусмотрели рядом с существующим, с распределением питания через кросс-модуль.
Разместить защитные аппараты при отсутствии свободных модулей
Требовалось перенести из существующего щита часть кабельных линий, питающих бытовые и компьютерные розетки. Установить необходимые дифференциальные автоматы в прежнем корпусе было невозможно: щит был заполнен на 95%.
Приняли решение собрать отдельный электрощит и предусмотреть его рядом с действующим. Новое распределение предназначено для выбранных розеточных линий.
Свободного места для установки двухмодульных дифференциальных автоматов не было.
Отдельный корпус предназначен для части линий бытовых и компьютерных розеток.
Распределение через кросс-модуль без отдельного вводного автомата
В новом щите не предусмотрен отдельный вводный автоматический выключатель. Принятая схема предусматривает питание нового щита от вводного автомата существующего щита и распределение внутри корпуса через кросс-модуль.
В исходной записи это решение связано с длиной трассы между вводным автоматом и новым щитом — не более шести метров.
Новый щит для переноса части кабельных линий
Сборка щита

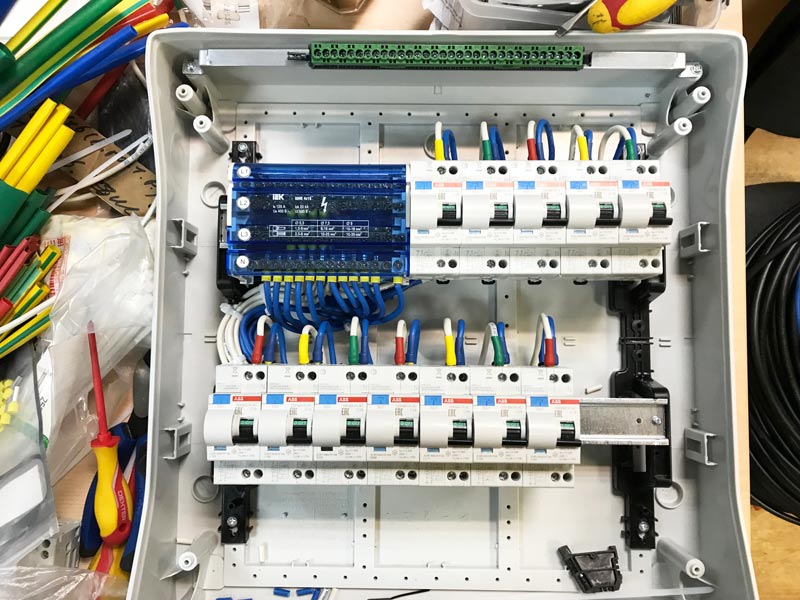

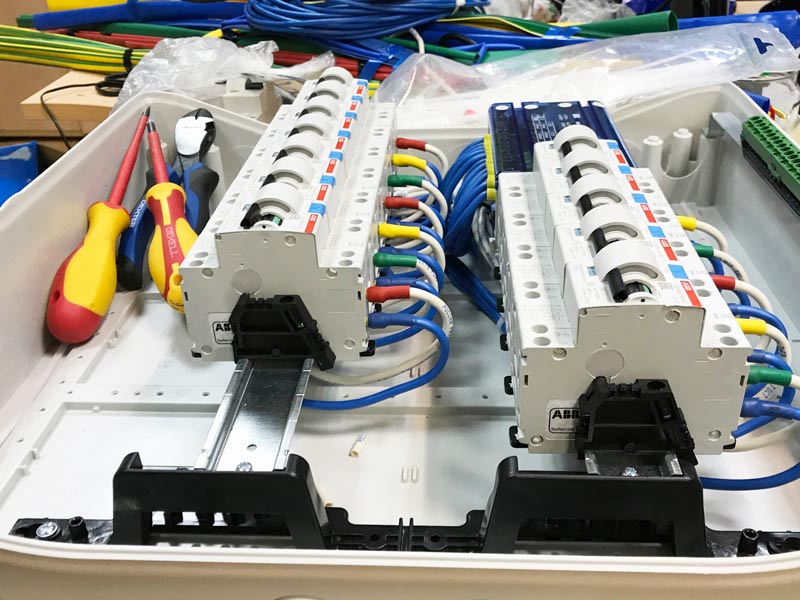

Собран отдельный электрощит для размещения защитных аппаратов и распределения питания.
Размещение рядом
Новый корпус предусмотрен рядом с существующим заполненным электрощитом.
Розеточные линии
Решение предназначено для переноса части линий бытовых и компьютерных розеток 220 В.
Проводники, маркировка и наконечники
При сборке электрощитов компания применяет провод ПУГВ, цветную термоусадочную трубку для маркировки фаз, а также наконечники НШВИ и НШП.
Сборка и внутренняя компоновка нового щита
Собран отдельный электрощит для переноса розеточных линий
Для части линий бытовых и компьютерных розеток подготовлен отдельный щит. В его внутренней схеме использован кросс-модуль, отдельный вводный автомат не предусмотрен, а расстояние от вводного выключателя существующего щита до нового указано как не более шести метров.
