Эксплуатационные испытания электроустановки трёхэтажного бизнес-центра в Москве
Два инженера за один рабочий день провели комплекс эксплуатационных испытаний электроустановки трёхэтажного бизнес-центра в Щукинском районе Москвы. Проверка выявила две линии с показателями сопротивления изоляции, близкими к 0,5 МОм, три несработавших дифференциальных автомата, две незаземлённые розетки и дефекты кабельных соединений.
О проекте
В трёхэтажном бизнес-центре Щукинского района Москвы два инженера провели комплекс эксплуатационных испытаний электроустановки. За один рабочий день специалисты выполнили измерения, проверили защитные аппараты и зафиксировали конкретные замечания по кабельным линиям, розеткам и соединениям электропроводки.
Эксплуатационные испытания электроустановки бизнес-центра
В ходе эксплуатационных испытаний специалисты получили фактические данные о состоянии проверяемых элементов электроустановки.
Местный главный инженер помог отключить электроприборы от розеток в кабинетах. Такая подготовка помещений ускорила проведение измерений и позволила специалистам завершить комплекс работ в течение одного рабочего дня.
Что проверили на объекте

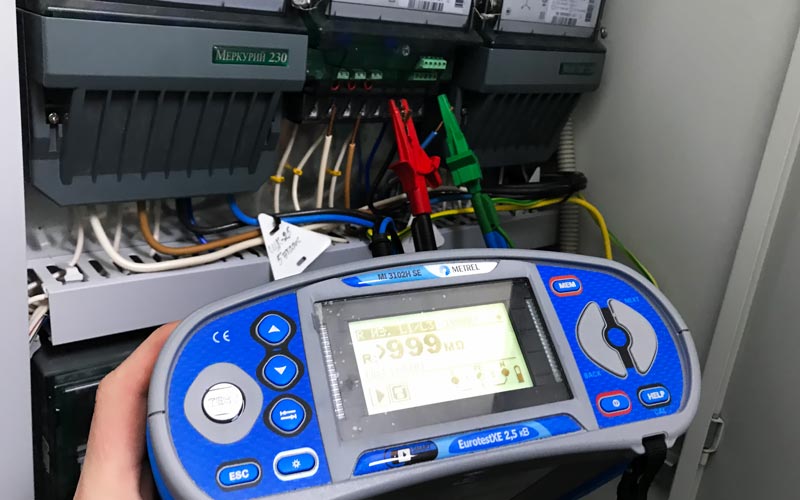

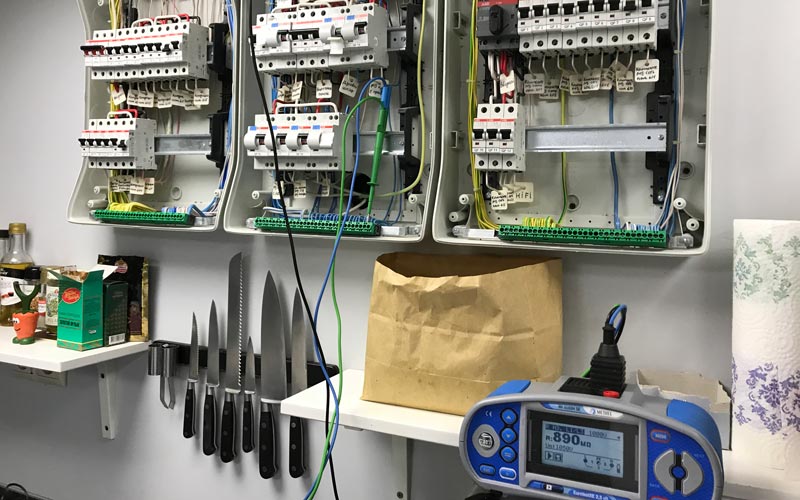

Сопротивление изоляции
Провели измерения на кабельных линиях и выделили две отходящие линии с показателями, близкими к 0,5 МОм.

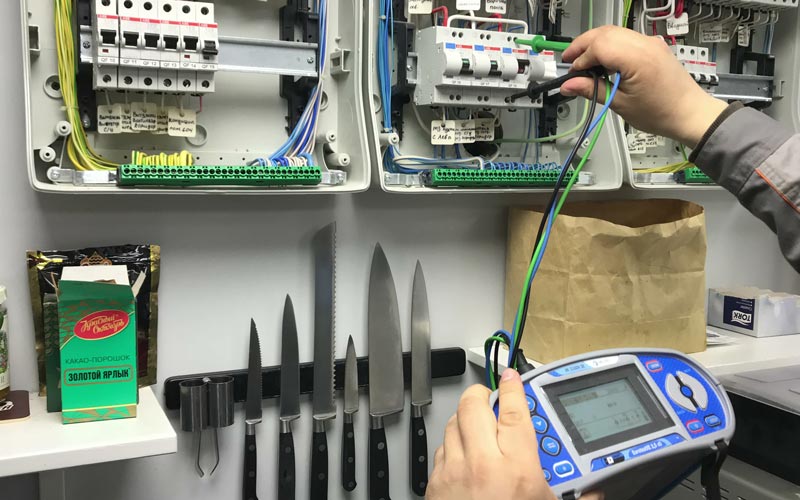

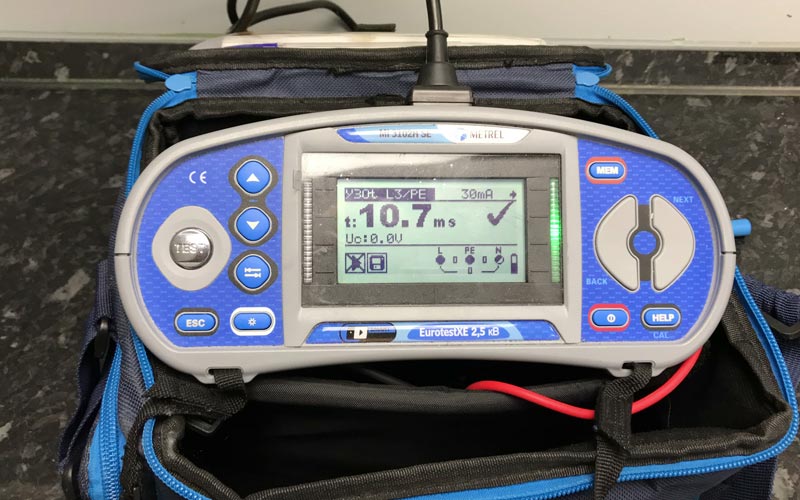

Дифференциальная защита
Проверили срабатывание дифференциальных автоматов. Три аппарата при проверке не сработали.

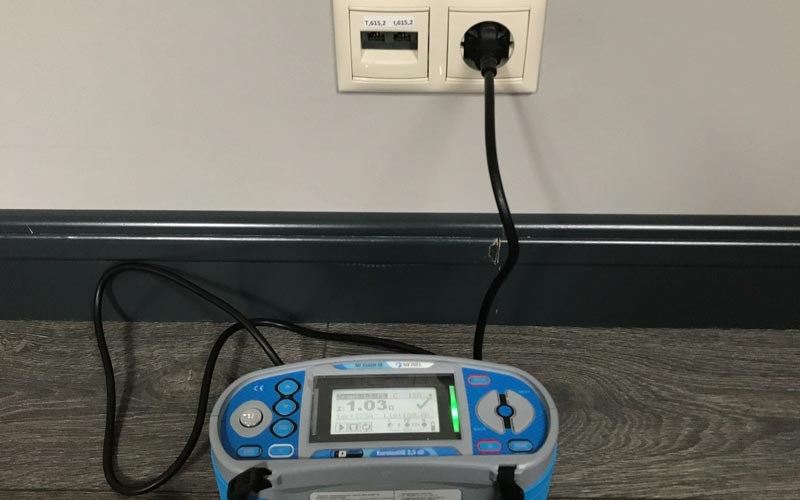

Розетки и заземление
Проверили наличие защитного заземления розеток. На объекте были обнаружены две незаземлённые розетки.
Схемы и соединения
Сопоставили отходящие линии с однолинейными схемами и осмотрели соединения освещения и вводные кабельные заделки.
Подготовка, измерения и фиксация результатов
Комплекс объединил подготовку нагрузок, проведение измерений и сверку отходящих линий с однолинейными схемами.
- 01Подготовка
Электроприборы в кабинетах отключили от розеток при содействии главного инженера объекта.
- 02Измерения и проверки
Проверили кабельные линии, дифференциальные автоматы и розетки.
- 03Сверка и осмотр
Сопоставили отходящие линии со схемами и осмотрели доступные элементы электроустановки.
- 04Фиксация замечаний
Выделили количественные результаты и монтажные замечания, обнаруженные на объекте.
Все отходящие линии совпали с однолинейными схемами
В электрощитах было отмечено соответствие всех отходящих линий имеющимся однолинейным схемам. Такое совпадение отдельно выделено как достаточно редкий положительный результат.
Что выявили в ходе проверки
кабельные линии
Сопротивление изоляции было близко к 0,5 МОм.
дифференциальных автомата
Не сработали при проведённой проверке.
розетки
Не имели защитного заземления.
Соединения линий освещения
В части здания соединения жил кабелей за подвесным потолком были выполнены без распаечных коробок и оставались недоступными для осмотра.
Состояние концевых заделок
Концевые заделки вводных масляных кабельных линий находились в очень плохом состоянии. В исходном описании эта зона отнесена к ответственности энергоснабжающей организации.
Важно: показатель сопротивления изоляции указан как близкий к 0,5 МОм. Без точных значений и характеристик линий он не трактуется здесь как нормативное заключение.
Измерения и проверка электрооборудования
Комплекс испытаний выполнен за один рабочий день
Два инженера провели эксплуатационные измерения, проверили защитные аппараты и зафиксировали состояние проверяемых элементов электроустановки. Результатом стали конкретные замечания по изоляции линий, дифференциальной защите, заземлению розеток и состоянию кабельных соединений.
