Главное различие электромеханического и электронного ВДТ — не в способности обнаружить утечку, а в том, требуется ли электронному тракту вспомогательное питание для выполнения защитной функции.
По внешнему виду это определить нельзя. Нужно читать схему на корпусе и паспорт: стандарт различает устройства, функционально зависящие и не зависящие от напряжения сети, а конкретная конструкция должна корректно работать при предусмотренных обрывах и снижении напряжения.
- Электромеханическое
- защитное отключение обычно не требует вспомогательного питания
- Электронное
- сигнал дифференциального тока усиливает электронная схема
- Выбор
- по стандарту, схеме, типу тока утечки и условиям питания
Откуда берётся зависимость от напряжения
В электромеханическом устройстве энергия сигнала от дифференциального трансформатора может непосредственно привести в действие чувствительный расцепитель. В электронном варианте малый сигнал обрабатывается усилителем, которому необходимо питание.
Это описание принципа, а не оценка качества. Электронное устройство может иметь дополнительные схемы контроля и устойчивые характеристики, а электромеханическое — различаться по чувствительности и механике. Решающее значение имеют заявленная классификация и испытания конкретной модели.
Что происходит при пропадании или снижении напряжения
ВДТ без зависимости от сети
Защитная функция обеспечивается энергией дифференциального сигнала в пределах нормированных условий.
ВДТ с электронным трактом
Поведение при исчезновении питания определяется конструкцией: аппарат может отключаться или оставаться включённым только в вариантах, допускаемых стандартом и схемой применения.
Опасное упрощение: утверждение «электронное УЗО всегда перестаёт защищать при обрыве нуля» некорректно без схемы аппарата и системы питания. Нужно проверить паспортное поведение конкретной модели и последствия обрыва проводников в данной сети.
Как определить конструкцию и возможности ВДТ

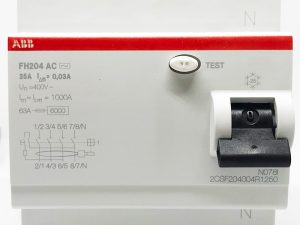

Маркетинговых слов «механическое» или «электронное» на лицевой панели может не быть. Изучают принципиальную схему, условные обозначения, диапазон напряжения, тип дифференциального тока, инструкцию и декларацию соответствия.
- Схема питанияПоказывает, есть ли электронный узел и откуда он получает энергию.
- Тип AC, A, F или BОпределяет формы дифференциального тока, на которые рассчитано устройство.
- Номинальный ток InНе означает встроенную защиту от перегрузки у обычного ВДТ.
- Дифференциальный ток IΔnХарактеризует уставку защитного отключения, а не допустимую нагрузку линии.
- Символы стандартаСвязывают аппарат с нормированной категорией и методами испытаний.
Зависимость УЗО от напряжения: что проверить
Сравните принципы действия и увидьте, какие сведения можно подтвердить только паспортом конкретной модели и инструментальным испытанием.
Зависимость УЗО от напряжения подтверждают документацией конкретной модели; цена, масса и кнопка TEST не дают полного ответа.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Интерактив не подтверждает работу конкретного УЗО и не заменяет паспорт или испытание. Выбор зависит от системы, нагрузки, формы утечки и защиты от сверхтока.
Как выбрать между электронным и электромеханическим ВДТ
Определить систему сети
Учитывают TN-S, TN-C-S или TT, коммутацию нейтрали и возможные повреждения проводников.
Оценить нагрузку
Выбирают тип дифференциального тока по электронным преобразователям и форме возможной утечки.
Проверить зависимость
В паспорте находят поведение при снижении и исчезновении напряжения.
Согласовать сверхток
Обычный ВДТ защищают автоматом или предохранителем по требованиям изготовителя.
Проверить селективность
Каскад устройств согласуют по уставке и выдержке времени.
Общие функции устройств изложены отдельно в статье про принцип работы УЗО, а различие аппаратов — в сравнении ВДТ и дифавтомата.
Что показывает кнопка TEST и что проверяет лаборатория
Кнопка TEST создаёт внутренний испытательный ток при условиях, предусмотренных схемой аппарата. Она подтверждает срабатывание тестовой цепи и механизма в момент проверки, но не измеряет реальный ток и время отключения, не проверяет защитный проводник и не доказывает исправность всей электроустановки.
Инструментальная проверка измеряет фактический ток и время срабатывания, сверяет подключение и оценивает согласование с защитной мерой. Порядок эксплуатации и периодичность устанавливают для конкретного объекта.
Частые ошибки при выборе
Выбор только по цене
Не учитываются тип утечки, зависимость от питания и условия резервирования.
ВДТ вместо автомата
Устройство без сверхтоковой защиты не защищает проводку от перегрузки и КЗ.
Тип AC для любой нагрузки
Электронные потребители могут требовать тип A, F или B по документации.
TEST вместо измерений
Штатная кнопка не заменяет проверку параметров и цепей электроустановки.
Для каскадной защиты также учитывают селективность УЗО, а в системе TT — роль ВДТ в автоматическом отключении питания.
