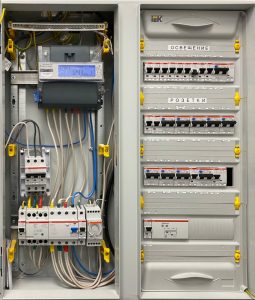

Электрощит — это не просто корпус с автоматами, а согласованное комплектное устройство: ввод, распределение, защита, коммутация, шины, проводники и оболочка должны работать как одна система.
Состав щита определяют расчёт нагрузки, схема заземления, ожидаемый ток короткого замыкания, категории потребителей и условия установки. Универсального списка аппаратов для любой квартиры, дома или предприятия не существует.
- Основа
- однолинейная схема и расчёт, а не количество свободных модулей
- Защита
- автоматы, ВДТ или АВДТ подбирают вместе с защищаемыми цепями
- Результат
- понятная маркировка, резерв места и проверенные соединения
Корпус, DIN-рейки и компоновка
Оболочку выбирают по месту установки, числу модулей, степени защиты IP, стойкости к внешним воздействиям и допустимому нагреву. Внутри предусматривают DIN-рейки, монтажные панели, кабельные каналы, вводы и место для укладки проводников без опасных изгибов.
Корпус
Металл или изоляционный материал выбирают по назначению, среде и требованиям изготовителя.
Модульный резерв
Запас нужен для нормального монтажа и обоснованного расширения, но не заменяет расчёт нагрева.
Ввод кабелей
Уплотнения и крепления не должны повреждать оболочку или передавать усилие на клеммы.
Доступ
Аппараты, шины и маркировка остаются доступными для осмотра и безопасного обслуживания.
Вводной аппарат и коммутация
На вводе предусматривают аппарат, функция которого определена проектом: автоматический выключатель, выключатель нагрузки, рубильник-предохранитель или другое согласованное решение. Одинаковый номинальный ток не делает эти аппараты взаимозаменяемыми.
Различие функций подробно разобрано в материале про выключатель нагрузки и автомат. Для переключения резервного питания нужны аппараты и блокировки, рассчитанные именно на такую схему.
Важно: отключающая способность автомата должна соответствовать ожидаемому току КЗ в точке установки. Номинал на лицевой панели сам по себе этого не подтверждает.
Групповые автоматы, УЗО и дифавтоматы
Групповой автомат защищает проводники от перегрузки и короткого замыкания. Его номинал и характеристику выбирают по сечению, способу прокладки, нагрузке и расчётному току КЗ, а не только по мощности подключённого прибора.
ВДТ, привычно называемый УЗО, реагирует на дифференциальный ток, но обычный ВДТ не содержит защиты от сверхтока. АВДТ объединяет обе функции; сравнение приведено в статье «УЗО или дифавтомат».
- АвтоматЗащищает линию от перегрузки и КЗ.
- ВДТОбеспечивает дифференциальную защиту и требует согласованной защиты от сверхтока.
- АВДТСовмещает дифференциальную и сверхтоковую защиту в одном аппарате.
- УЗИПОграничивает импульсные перенапряжения только в согласованной системе защиты.
Шины, проводники, клеммы и гребёнки
Нулевая рабочая N и защитная PE шины выполняют разные функции. После предусмотренной проектом точки разделения их не объединяют повторно. Принцип защитного проводника раскрыт в статье о назначении заземления.
Для распределения питания применяют шинные гребёнки, распределительные блоки или проводные перемычки, совместимые с клеммами аппаратов. Гибкие жилы оконцовывают подходящими наконечниками; два проводника в одну клемму вводят только тогда, когда это разрешает изготовитель.
Цвета и буквенные обозначения не выбирают произвольно: см. требования к цветовой маркировке проводов.
Учёт, управление и вспомогательные устройства
В зависимости от задачи в щите размещают счётчик, контакторы, реле контроля напряжения и фаз, таймеры, источники питания автоматики, индикаторы и устройства диспетчеризации. Каждый элемент должен иметь собственную защиту и понятное назначение на схеме.
Учёт
Счётчик и трансформаторы тока устанавливают по требованиям схемы учёта и сетевой организации.
Управление
Контактор или реле коммутирует нагрузку в пределах категории применения и паспорта.
Контроль
Сигнализация помогает обнаружить отклонение, но не заменяет требуемую защиту цепи.
Что проверить после сборки щита
Сверить со схемой
Проверить аппараты, номиналы, полюсность, маркировку и разделение N/PE.
Осмотреть соединения
Убедиться в правильной подготовке жил и затяжке с моментом изготовителя.
Выполнить измерения
Проверить непрерывность защитных проводников, изоляцию и работу защит по программе.
Зафиксировать результат
Оформить схему, маркировку, протоколы и перечень уставок для эксплуатации.
До подачи нагрузки полезна комплексная проверка электропроводки. Сборку нового или реконструируемого щита выполняют в составе монтажа щитов управления и распределения.
Готовность исходных данных для электрощита
Отметьте подтверждённые разделы — получите перечень того, чего не хватает до схемы, спецификации, сборки и приёмочных измерений.
Состав щита определяют функции цепей и расчёт, а не число свободных DIN-модулей; нужны также маркировка, документация и испытания.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Чек-лист не является однолинейной схемой, проектом или спецификацией к закупке. Аппараты, оболочку, нагрев, токи КЗ и защитные меры определяют расчётом.
