Объект № 13: аудит состояния электрики в частном доме
За один рабочий день два инженера обследовали электрику частного дома: осмотрели распределительные коробки, розетки и выключатели, измерили сопротивление заземляющего устройства и проверили автоматические выключатели.
О проекте
После покупки частного дома с готовой отделкой заказчик решил проверить фактическое состояние уже смонтированной электрики. Два инженера электролаборатории за один рабочий день обследовали распределительные коробки, розетки и выключатели, измерили сопротивление заземляющего устройства и проверили автоматические выключатели.
Оценить электрику готового дома не по внешнему виду, а по фактическому состоянию
Дом был приобретён с выполненной отделкой и действующей электропроводкой. При таком исходном состоянии часть соединений и элементов скрыта, поэтому визуального осмотра помещений недостаточно для понимания качества монтажа.
Задачей инженеров стало последовательно проверить доступные элементы электроустановки, провести необходимые измерения и зафиксировать обнаруженные недостатки.
Что проверили инженеры электролаборатории
Распределительные коробки
Осмотрели доступные коробки и состояние соединений проводников внутри них.
Розетки и выключатели
Проверили механизмы, подключения и состояние контактов защитного заземления.
Заземляющее устройство
Выполнили измерение сопротивления заземляющего устройства частного дома.
Автоматические выключатели

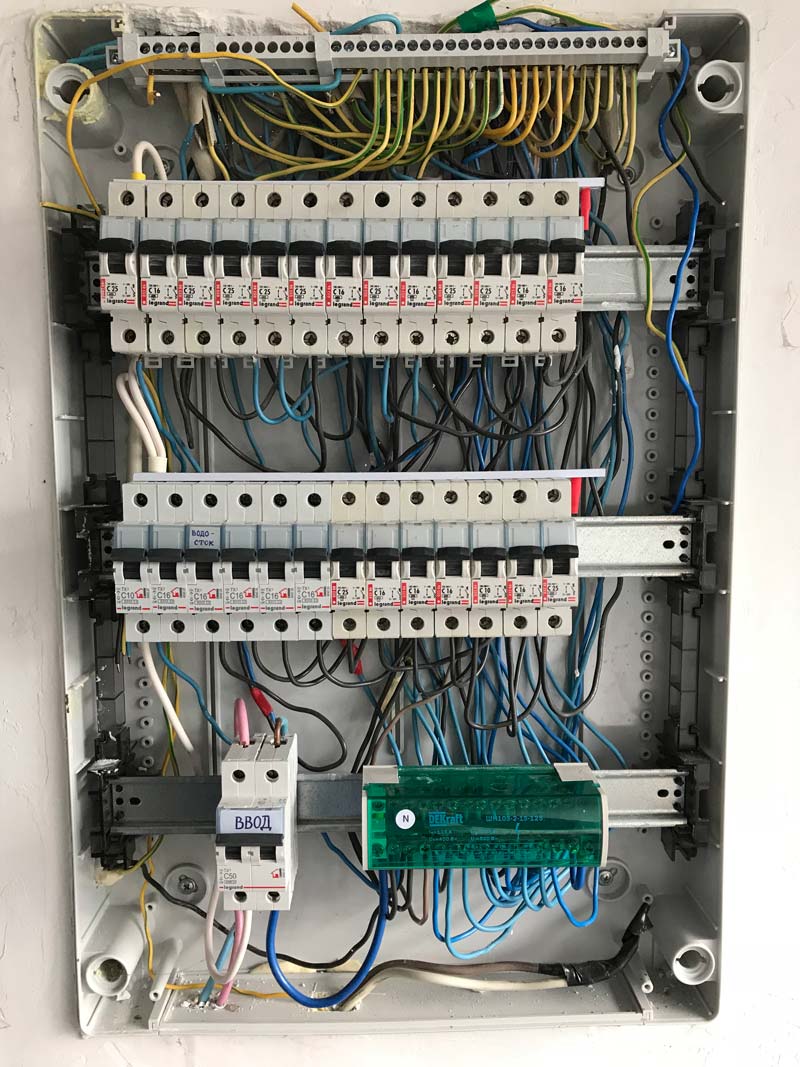

Провели проверку автоматических выключателей, установленных в электрощите.
Четыре направления проверки за один рабочий день
В состав аудита вошли осмотр монтажных элементов, измерение сопротивления заземляющего устройства и проверка защитных аппаратов. Вместе эти направления дали целостное представление о состоянии домашней электроустановки.
- 01Осмотр коробоксоединения проводников
- 02Проверка механизмоврозетки и выключатели
- 03Измерение заземлениясопротивление устройства
- 04Проверка автоматоваппараты в электрощите
Пять групп недостатков, требующих внимания
Проверка показала, что внешне готовая электрика имела недостатки в подключениях, контактных элементах и подборе кабелей отходящих линий.
У 30% обследованных розеток защитное заземление отсутствовало.

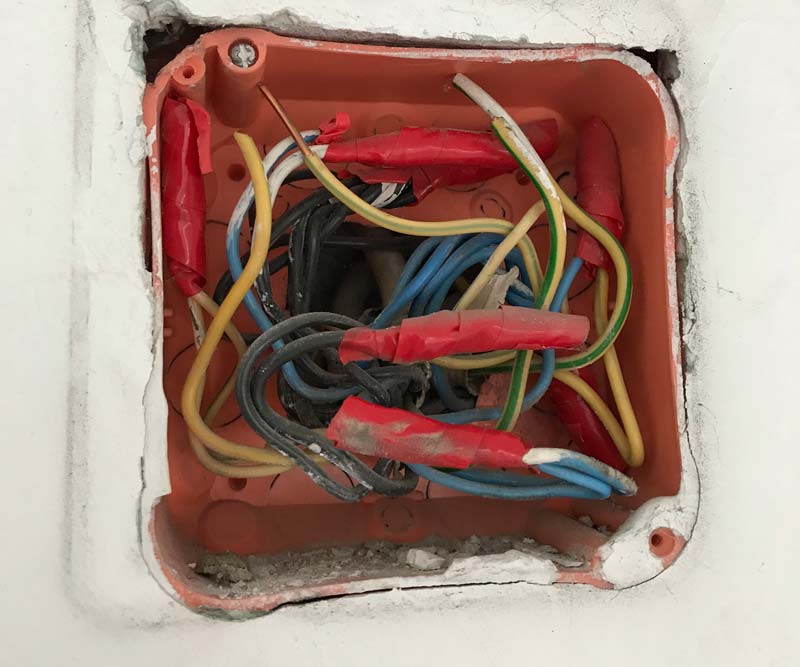

В распределительных коробках и светильниках выявили скрутки ненадлежащего качества.
При реализованной системе TN-C-S на вводе отсутствовало УЗО. Это отмечено как отсутствие дополнительной дифференциальной защиты там, где она может требоваться; состав и расположение защитных аппаратов необходимо оценивать по схеме электроустановки.

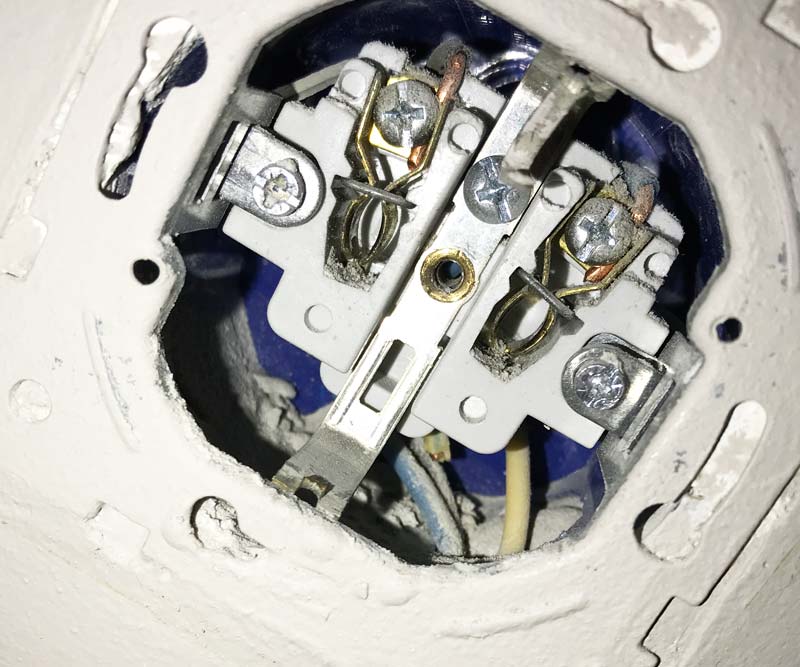

На части механизмов контакт защитного заземления был сломан или загнут.
На отдельных линиях выявили заниженное сечение кабелей.

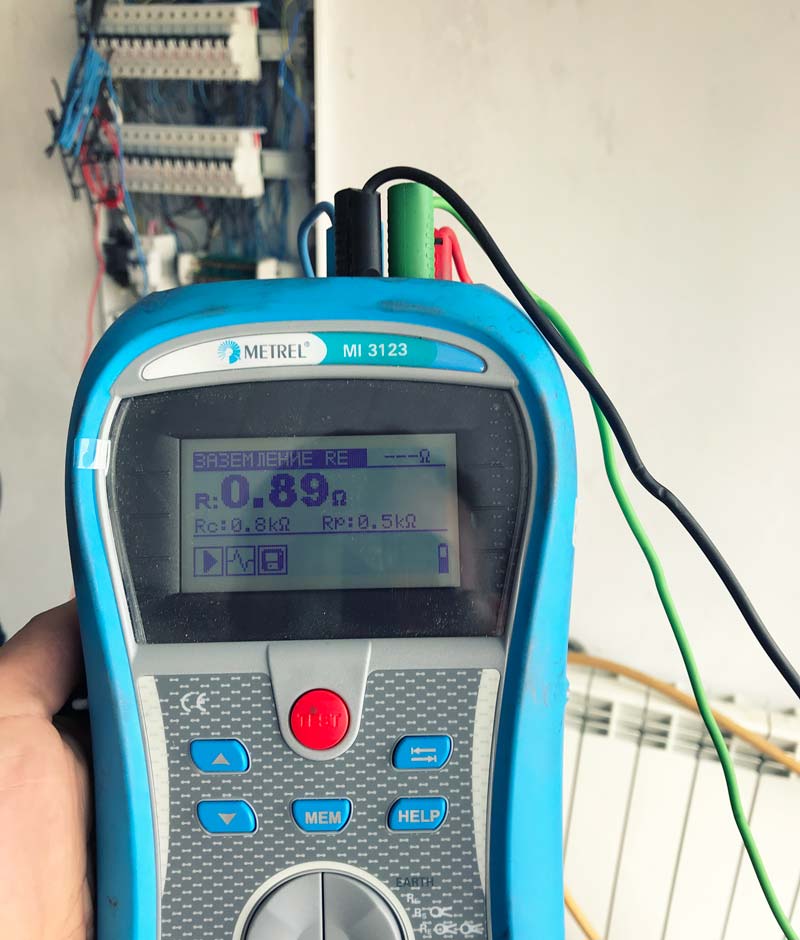

Сопротивление заземляющего устройства
Из проверенных параметров в исходном описании объекта как находящееся в пределах нормы отмечено сопротивление заземляющего устройства.
Аудит помогает заранее оценить возможный объём переделок
В этом случае заказчик обратился уже после приобретения дома. Аналогичное обследование можно провести и до заключения сделки: результаты проверки помогут учитывать состояние электрики и возможные последующие работы при принятии решения о покупке.
Измерение, распределительная коробка, розетка и электрощит
Заказчик получил объективную картину состояния электрики
За один рабочий день инженеры обследовали основные доступные элементы электроустановки и выявили недостатки, которые невозможно было оценить только по внешнему виду готовых помещений. Результаты проверки обозначили участки, требующие дальнейшего внимания.
