K-фактор трансформатора используют для оценки дополнительного нагрева обмоток при питании нелинейных нагрузок с гармоническими токами. Высшие гармоники сильнее увеличивают вихретоковые потери, поэтому одинаковые действующие токи могут создавать разную тепловую нагрузку в зависимости от спектра.
Обозначение K чаще встречается в практике IEEE и в спецификациях трансформаторов, рассчитанных на несинусоидальную нагрузку. Оно не является универсальным российским классом мощности и не заменяет тепловой расчёт, измерение спектра, проверку нейтрали и требования изготовителя.
- K = 1
- идеализированный синусоидальный ток без высших гармоник
- K ↑
- в спектре растёт взвешенный вклад гармоник высокого порядка
- Решение
- K-rated трансформатор, снижение нагрузки или отдельный тепловой расчёт — по принятой методике
Что показывает K-фактор
Потери в сопротивлении
Зависят от действующего тока и сопротивления обмотки; гармоники увеличивают общий RMS-ток.
Вихретоковые потери
В упрощённой оценке вклад гармоники взвешивают квадратом её порядка, поэтому высокие частоты влияют непропорционально сильно.
Температура
Итог зависит также от конструкции, охлаждения, окружающей среды, загрузки и распределения потерь внутри конкретного трансформатора.
Физика гармоник разобрана в статье о гармониках в электрической сети. Для трёхфазных четырёхпроводных систем отдельно важны гармоники, кратные трём, и ток нейтрали.
Как получают K-фактор по спектру тока

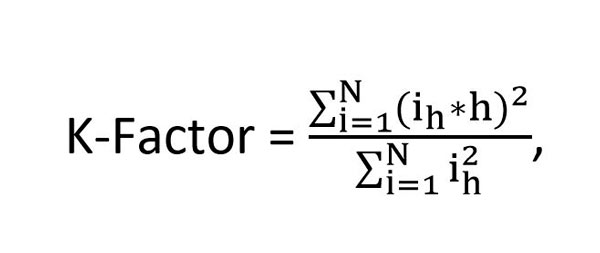

В распространённой форме расчёта гармонические составляющие нормируют по действующему току и суммируют с весом порядка гармоники: K = Σ h² × (Ih / Irms)². Здесь h — номер гармоники, Ih — её действующее значение, Irms — полный действующий ток.
Измерить спектр в представительном режиме
Фиксируют фазные токи, нейтраль, нагрузку и продолжительность режима, а не один случайный кадр анализатора.
Проверить базу нормирования
Формула, диапазон гармоник и способ усреднения должны соответствовать выбранной методике или требованиям изготовителя.
Сопоставить с трансформатором
Учитывают паспорт, конструкцию, допустимую загрузку, потери, вентиляцию и температуру.
Выбрать решение
Рассматривают K-rated исполнение, снижение нагрузки, перераспределение нелинейных потребителей или фильтрацию.
Не путайте K-фактор с коэффициентом трансформации. Коэффициент трансформации связывает напряжения или числа витков, а K-фактор относится к дополнительному тепловому воздействию гармонических токов.
K-фактор по токовому спектру
Введите действующие значения основной, 3-й, 5-й, 7-й и 9-й токовых составляющих, чтобы сравнить обычный THD и взвешенный вклад высоких порядков.
В распространённой форме K = Σ h² × (Ih/Irms)². Одинаковый THD может дать разный K из-за большего веса высоких порядков.
Расчёт выполняется в вашем браузере. Введённые значения никуда не отправляются.
Результат относится только к введённым гармоникам и формуле статьи. Он не определяет допустимую загрузку и не заменяет тепловой расчёт, паспорт трансформатора и измерения в характерных режимах.
Чем K-rated трансформатор отличается от снижения нагрузки
Конструкция рассчитана на оговорённый спектр
Изготовитель предусматривает повышенные гармонические потери и указывает допустимые условия. Номинал K не означает, что трансформатор «фильтрует» гармоники.
Обычный трансформатор нагружают ниже номинала
Допустимую мощность определяют по принятой методике и данным потерь. Простое правило «минус 20 %» без спектра и паспорта не универсально.
Обе стратегии требуют проверки фактической полной и активной мощности; различие этих величин объясняет статья о ВА и Вт.
Какие данные собирать на объекте
- Спектр токов по фазамФундаментальная составляющая, амплитуды гармоник и полный RMS в характерных режимах.
- Ток нейтралиТройные гармоники могут складываться в нейтральном проводнике даже при близких фазных нагрузках.
- Загрузка трансформаторакВА, коэффициент мощности, суточный профиль и кратковременные пики.
- Температура и охлаждениеТемпература помещения, работа вентиляторов, загрязнение каналов и реальные условия корпуса.
- Состав нагрузкиИБП, приводы, серверные блоки питания, LED-драйверы и иные преобразователи по группам.
Спектр и режим сети получают в рамках контроля качества электроэнергии, а cos φ и реактивную составляющую — через измерение коэффициента мощности.
Пример, почему одного THD недостаточно
Спектр с низкими гармониками
Искажение может быть заметным, но основная энергия сосредоточена на 3-й и 5-й гармониках.
Спектр с высокими гармониками
При сходном RMS или THD вклад в вихретоковые потери может оказаться выше из-за весового множителя h².
Изменяющаяся нагрузка
Ночной серверный режим, дневная работа приводов и зарядные устройства дают разные спектры; нужна репрезентативная запись.
Ошибки при подборе трансформатора по K-фактору
- Выбирать K «с запасом» без данныхЭто не заменяет спецификацию нагрузки и может привести к лишним затратам без решения других проблем.
- Использовать гармоники напряжения вместо токаДля тепловой оценки обмоток нужен токовый спектр конкретной нагрузки.
- Игнорировать нейтраль и кабелиТрансформатор может выдерживать нагрузку, а нейтральный проводник или шины — перегреваться.
- Считать K фильтромСпециальная конструкция выдерживает дополнительные потери, но сама по себе не снижает гармоники сети.
Не переносите маркировку K одной системы стандартов на любой трансформатор. Критерий закупки и допустимую загрузку фиксируют в проекте с указанием метода расчёта и данных изготовителя.
Техническое состояние уже установленного оборудования проверяют в рамках испытаний силовых трансформаторов.
