Поиск повреждения кабельной линии наружного освещения: кейс
За шесть часов нашли и устранили повторяющиеся повреждения соединений в шести опорах наружного освещения и восстановили работу линии.
О проекте
Нашли шесть проблемных соединений на линии наружного освещения
Автоматический выключатель сначала периодически отключал линию, а затем перестал включаться. За шесть часов специалисты локализовали повторяющиеся повреждения, восстановили соединения и запустили освещение.
Определить место пробоя и вернуть освещение в работу
На объекте линия наружного освещения раньше работала штатно. Затем питающий автоматический выключатель начал периодически отключаться, а к моменту выезда специалистов уже не включался.

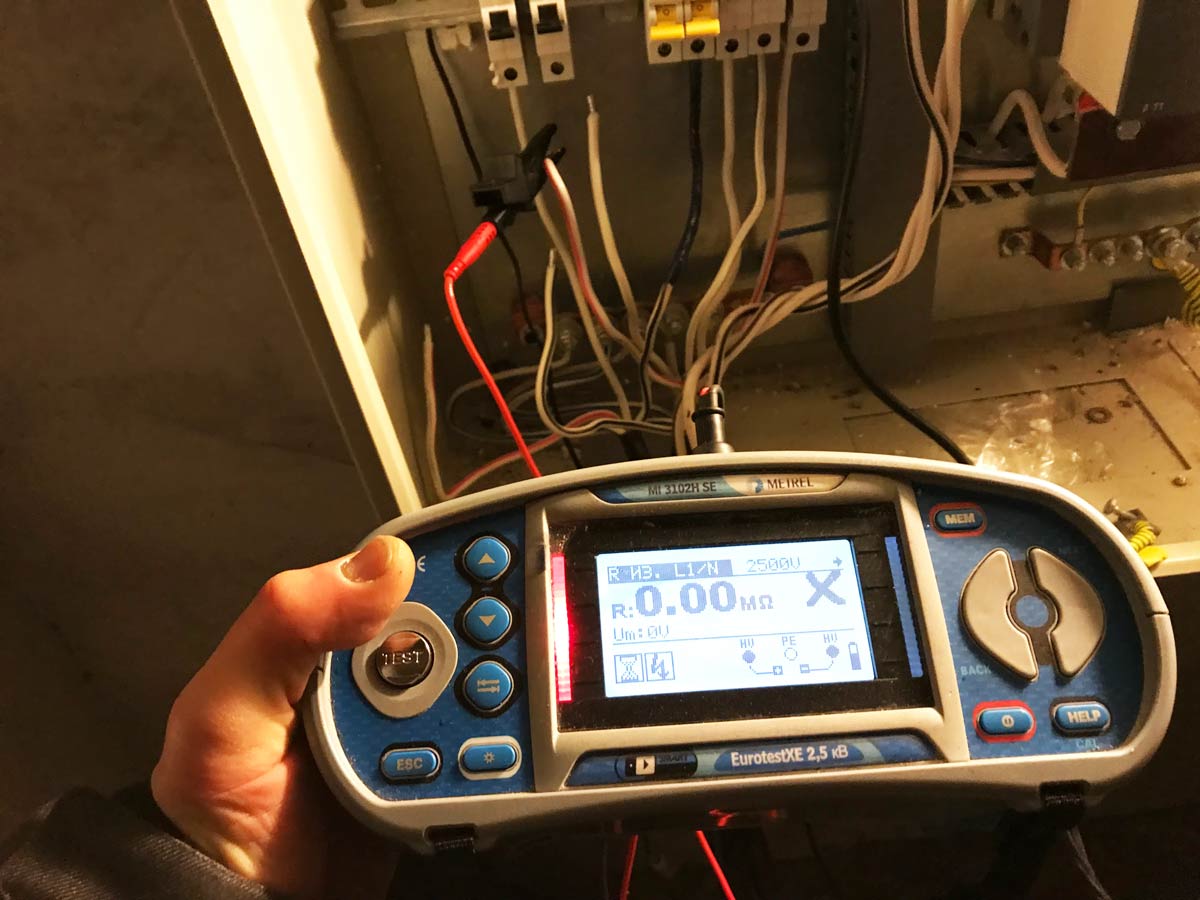

Измерили сопротивление изоляции фазных жил относительно брони кабеля. Значение 0,00 МОм подтвердило пробой фазной жилы на броню, но рефлектометр показывал неоднозначную картину и не позволял сразу определить точку повреждения.
От измерения до проверки каждой проблемной опоры
Проверили фазные жилы относительно брони и подтвердили электрический пробой.
Получили неоднозначную картину и перешли к дополнительному способу локализации.

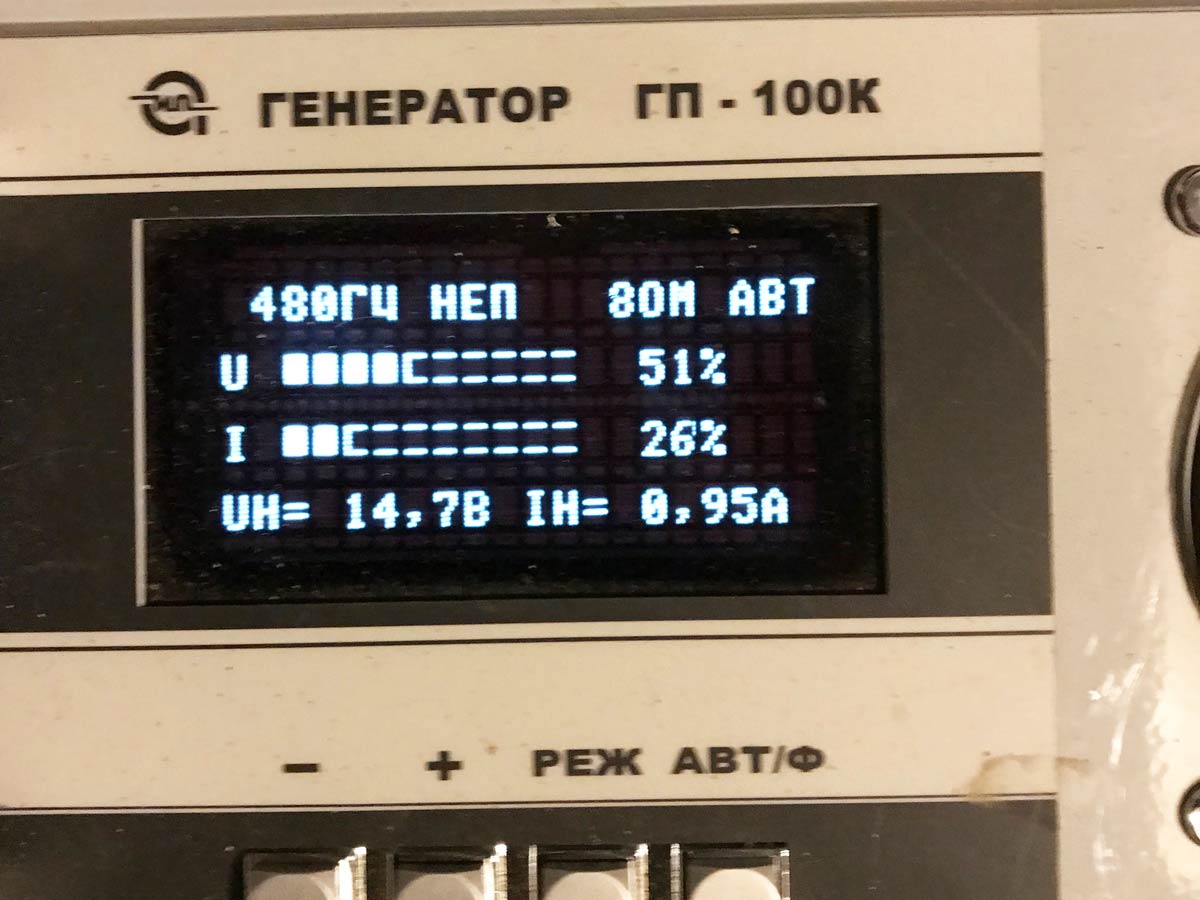

Подключили генератор и акустическим методом определили повреждение внутри третьей опоры.
После первого найденного дефекта обследовали остальные опоры и обнаружили ещё пять аналогичных мест.
Плохой контакт вызвал нагрев и оплавление изоляции

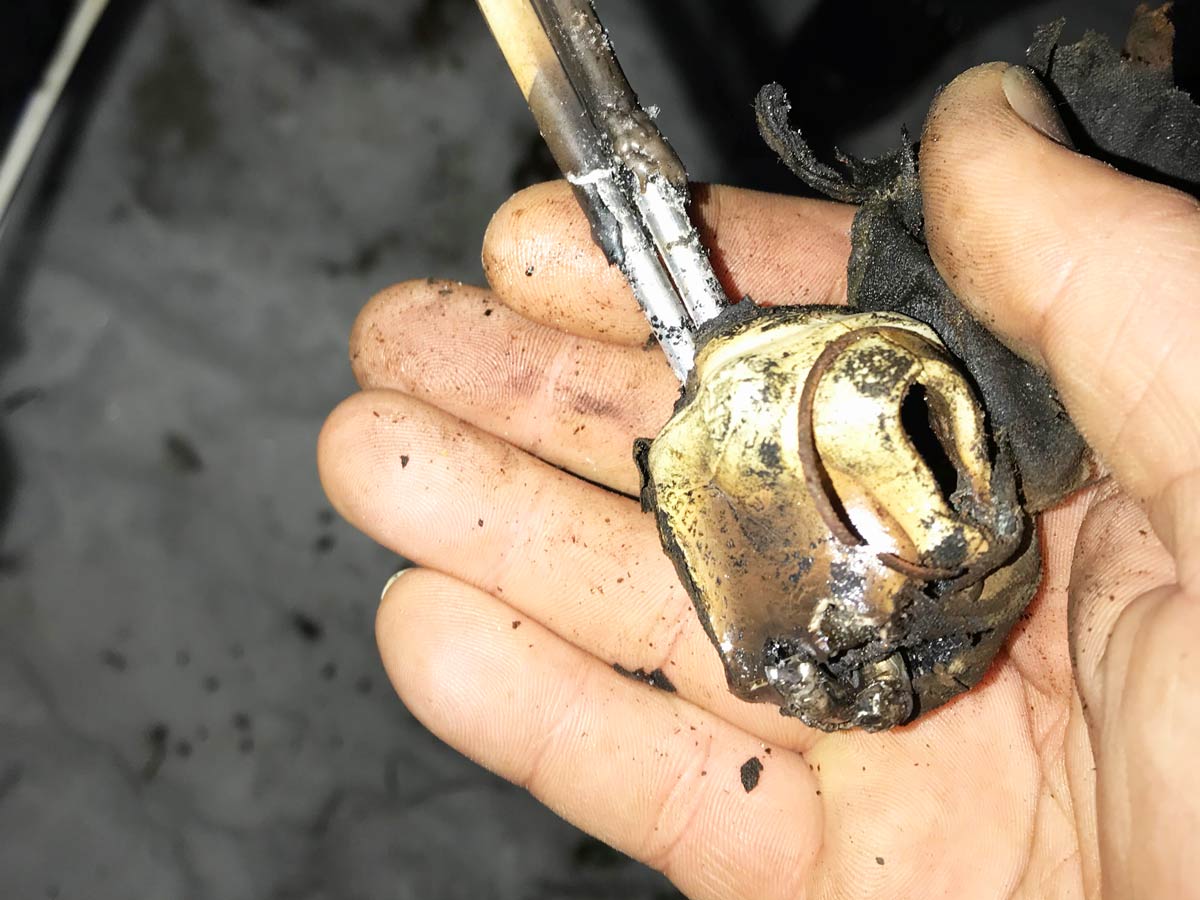

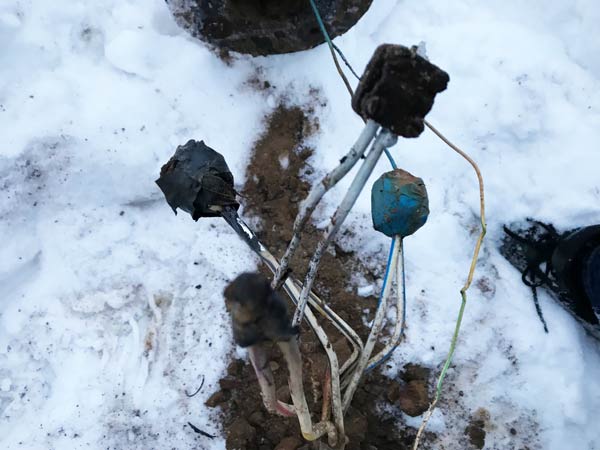

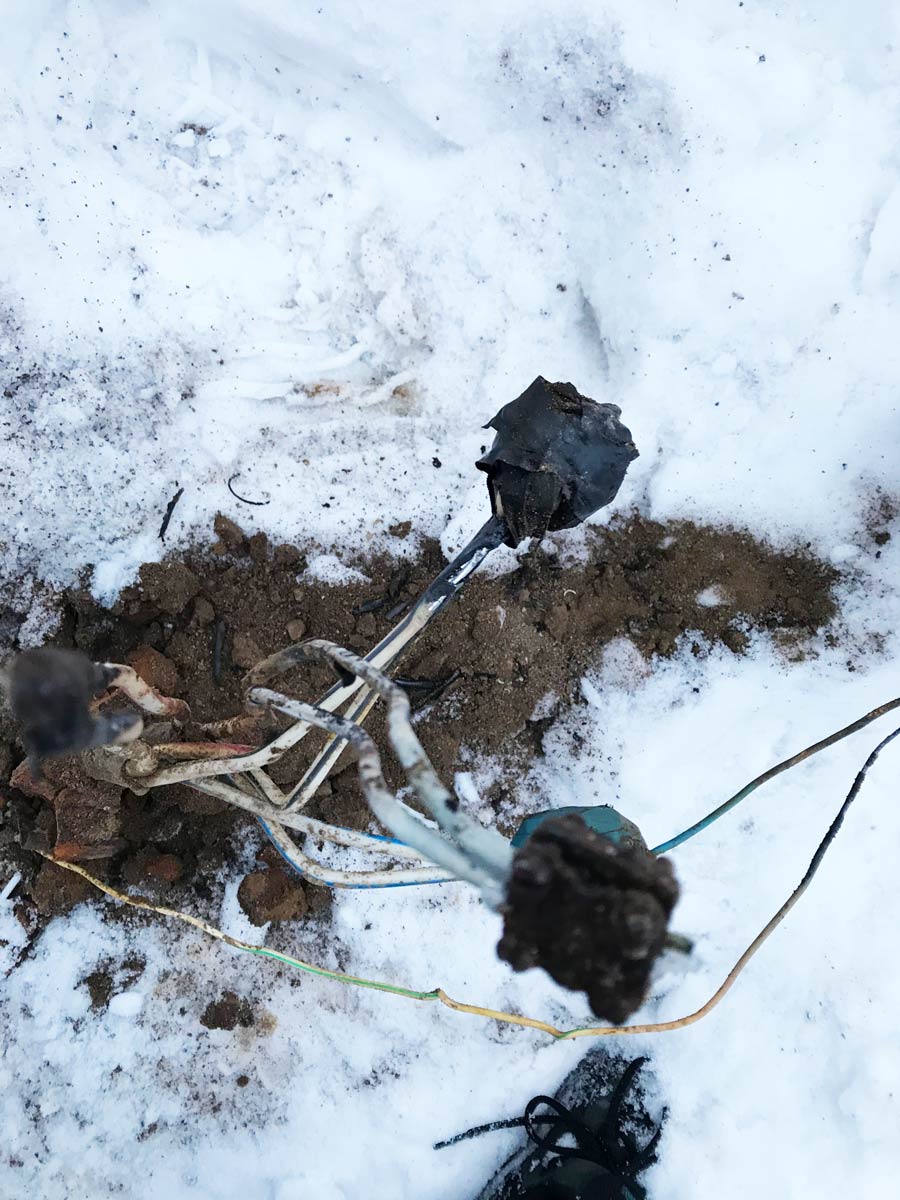

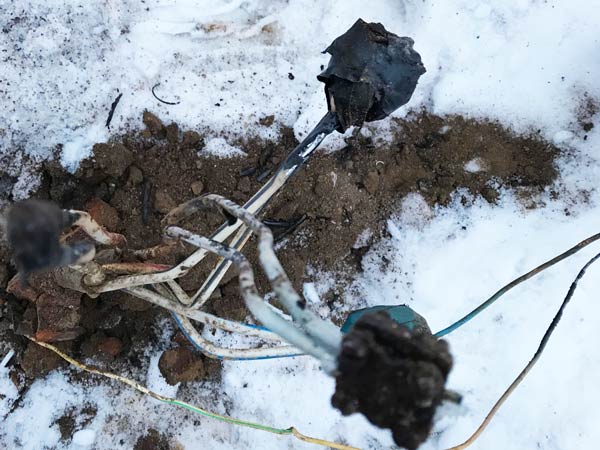

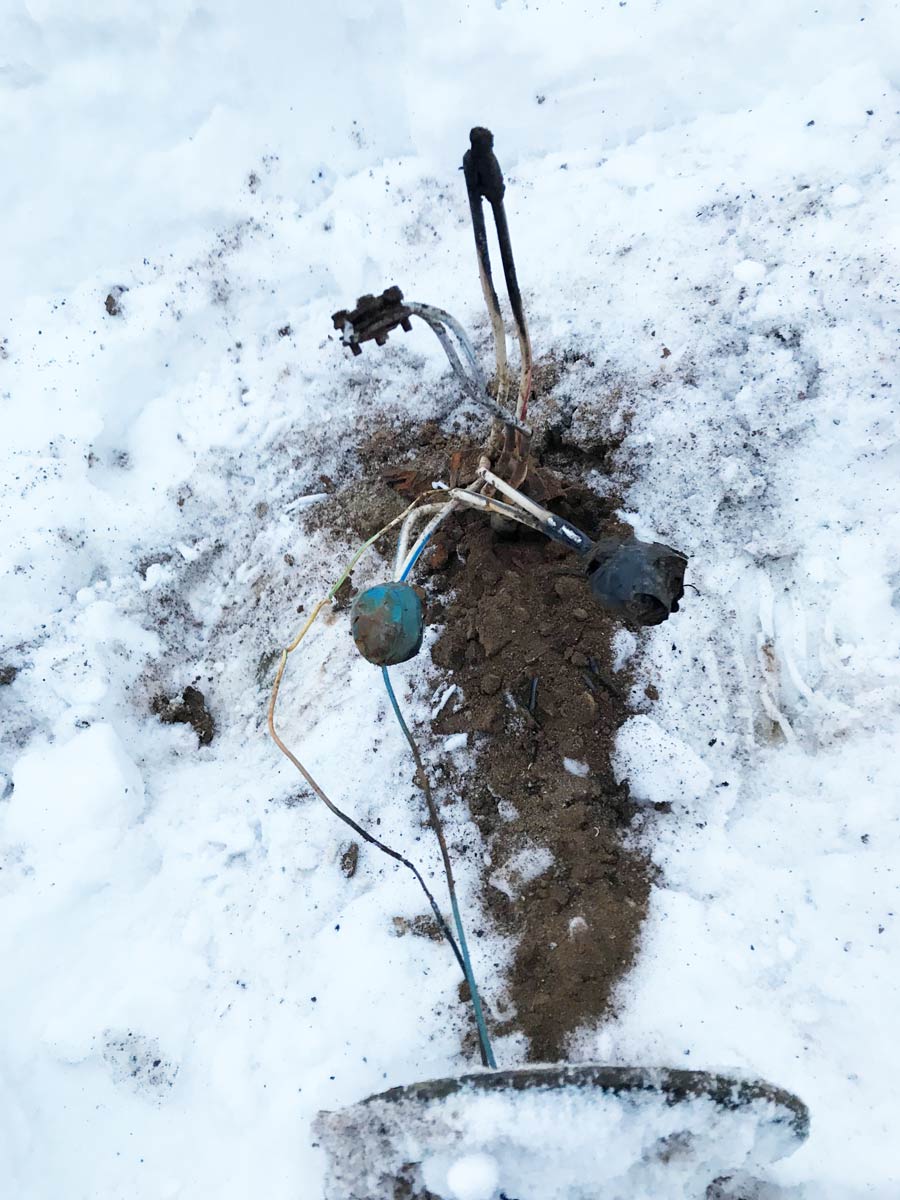

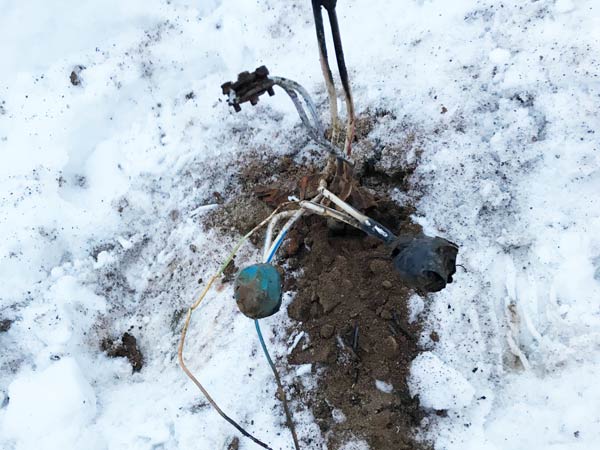

В местах ответвления в один кабельный сжим типа «орех» были подключены сразу три жилы. Недостаточно надёжный контакт нагревался, изоляция жил и корпус сжима оплавлялись.
Повреждённая изоляция касалась металлического корпуса опоры, к которому была подключена броня кабеля. Поэтому измерение показывало пробой фазной жилы на броню.
- первое повреждение обнаружено внутри третьей опоры;
- одинаковый дефект найден ещё в пяти опорах;
- проблемные соединения отремонтированы;
- линия наружного освещения снова запущена.
Освещение восстановлено в течение одной рабочей смены
Специалисты последовательно нашли все повторяющиеся повреждения, помогли заказчику восстановить соединения и запустили линию. Полный комплекс диагностики и ремонта занял шесть часов.
